О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 53748 «Анализаторы скорости распространения ультразвуковых волн в керне AutoLab» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями ООО «Неолаб» от 04 октября 2018 г. № 673/2, № 685 и № 690/1 приказываю:

• 1. Внести изменения в описание типа на анализаторы скорости распространения ультразвуковых волн в керне AutoLab, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56165-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 65-223-2013 «ГСП. Анализаторы скорости распространения ультразвуковых волн в керне AutoLab. Методика поверки», утвержденному ФГУП «УНИИМ» 25 ноября 2013 года, и распространить действие документа на анализаторы скорости распространения ультразвуковых волн в керне AutoLab, находящиеся в эксплуатации.

• 3.  Продлить срок действия свидетельства об утверждении типа

средств измерений №  53748 «Анализаторы скорости распространения

ультразвуковых волн в керне AutoLab» на последующие 5 лет.

• 4. Переоформить свидетельство об утверждении типа № 53748 «Анализаторы скорости распространения ультразвуковых волн в керне AutoLab», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 56165-14, в связи с внесением изменений в документ на методику поверки.

• 5.  Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036EE32711E880E9EOO71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11,2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «3» декабря 2018 г. № 2549

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы скорости распространения ультразвуковых волн в керне AutoLab

Анализаторы скорости распространения ультразвуковых волн в керне AutoLab (далее - анализаторы) предназначены для измерений скорости распространения продольных и сдвиговых ультразвуковых волн в керне горных пород.

Принцип действия анализатора основан на измерении времени распространения ультразвуковой волны в контролируемом образце керна горной породы под давлением до 70 МПа.

Анализатор состоит из трех основных блоков:

• -   автоклава, совмещенного с гидравлическими усилителями давления, предназначенными для создания давления на контролируемом образце;

• - электронной консоли, совмещенной с механической системой и предназначенной для контроля давления и других параметров, усиления сигналов, получаемых с датчиков, устройств, блока ультразвуковых преобразователей;

• - системы компьютерного управления, обеспечивающей получение, обработку и сохранение данных, полученных в результате эксперимента.

Наиболее важной частью анализатора является блок ультразвуковых преобразователей скоростей продольных и сдвиговых ультразвуковых волн, которые состоят из соответствующего набора      пьезоэлектрических кристаллов, установленных для

распространения продольных и сдвиговых волн сквозь образец горной породы диаметром 30 или 38,1 мм и длиной от 20 до 75 мм. Средняя частота преобразователя составляет около 700 кГц. Блок ультразвуковых преобразователей работает в автоклаве при горном и поровом давлениях до 70 МПа.

Анализатор выпускается в трех модификациях - AutoLab 500, AutoLab 1000, AutoLab 1500, которые отличаются формой кернодержателя. У анализатора AutoLab 500 создается гидростатическое давление обжатия (равные и аксиальные давления). У анализаторов AutoLab 1000 и AutoLab 1500 возможно создание давления по трем осям.

Горное и поровое давления у анализатора AutoLab 500 создаются и контролируются вручную при помощи насосов с ручным приводом и усилителя. У анализаторов AutoLab 1000 и AutoLab 1500 горное и поровое давления создаются и контролируются либо вручную, либо с помощью управляемых программным обеспечением серво-гидравлических усилителей.

Блок управления анализатора опломбирован с целью защиты от несанкционированного доступа.

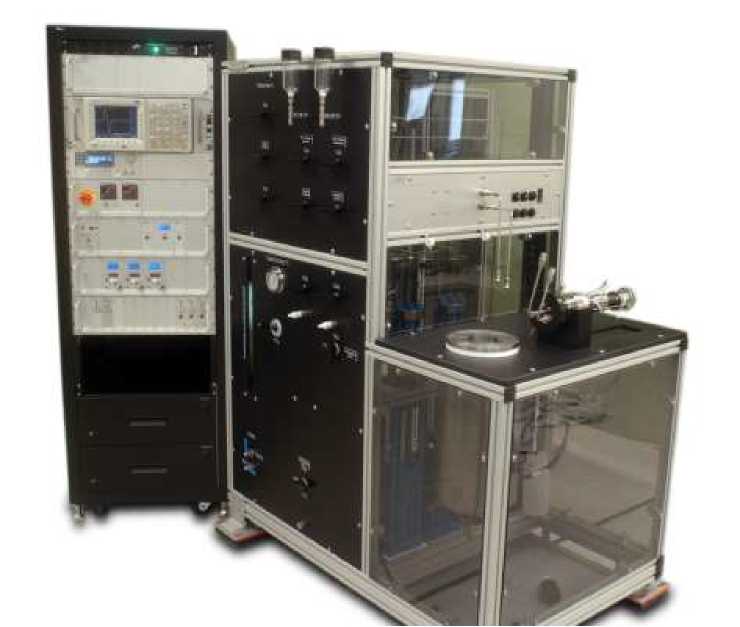

Общий вид анализатора представлен на рисунке 1, схема пломбировки от несанкционированного доступа представлена на рисунке 1.

Место пломбирования

Рисунок 1 - Общий вид анализатора и схема пломбировки от несанкционированного доступа

Идентификационные данные программного обеспечения (ПО) анализаторов приведены в таблице 1.

Уровень защиты ПО анализаторов «высокий» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено изготовителем при нормировании метрологических характеристик анализаторов.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Окончание таблицы 2

Таблица 3 - Основные технические характеристики

наносится на лицевую панель анализатора методом наклейки и на титульный лист инструкции по эксплуатации типографским способом.

Комплектность средства измерения

Таблица 4

осуществляется по документу «ГСИ. «Анализаторы скорости распространения ультразвуковых волн в керне AutoLab. Методика поверки МП 65-223-2013 с изменением № 1», утвержденному ФГУП «УНИИМ» в октябре 2018 г.

Основные средства поверки:

- стандартные образцы скорости распространения продольных и сдвиговых ультразвуковых волн, комплект из 6 образцов (ГСО 10225-2013); скорость распространения продольных ультразвуковых волн от 2500 до 6500 м/с; скорость распространения сдвиговых ультразвуковых волн от 1200 до 3300 м/с; границы абсолютной погрешности аттестованных значений скоростей распространения продольных и сдвиговых ультразвуковых волн ±10 м/с и ±20 м/с соответственно.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Техническая документация изготовителя «New England Research, Inc.» (США)

«New England Research, Inc.» (США)

Адрес: 331 Olcott Drive Suite L1 White River Jct, VT 05001 USA

Телефон: 8022962401

ООО «Неолаб»

Адрес: 119034, г. Москва, Еропкинский пер., д. 16

Телефон: (495) 648-60-80

Е-mail: sales@neolabllc.ru

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343) 350-26-18, факс: (343) 350-20-39

Е-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
