МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

22 августа 2019 г.

Москва

О внесении изменений в описание типа на анализаторы твердых частиц в пластовом флюиде модель AWAI1000

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Неолаб» от 24 июня 2019 г. № 435 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на анализаторы твердых частиц в пластовом флюиде модель AWAI 1000, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 58873-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев

f                           л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 00E1036EE32711E880E9E0071BFC5DO276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08,11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» августа 2019 г. № 1955

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы твердых частиц в пластовом флюиде модель AWAI 1000

Анализаторы твердых частиц в пластовом флюиде модель AWAI 1000 (далее -анализаторы) предназначены для измерений давления, температуры и линейных размеров твердых частиц в пластовом флюиде.

Принцип действия анализатора основан на зависимости физическо-химических свойств и состава пластовых флюидов от давления и температуры.

Анализатор состоит из двух шприцевых насосов с системой перемешивания, ячейки микроскопа высокого давления, системы фильтрации твердых частиц, ячейки инфракрасного поглощения (ИК-поглощения), а также автоматической системы управления и обработки данных на базе персонального компьютера.

Анализатор может быть опционно дооснащен блоком титрования растворителем и блоком ввода ингибитора.

Циркуляция флюида через установку анализатора и достижение необходимого давления для определения составляющей твердой фазы флюида обеспечивается инжекционным и циркуляционным автоматическими насосами высокого давления.

Ячейка микроскопа высокого давления представляет собой два сапфировых окна, расстояние между которыми может быть настроено в зависимости от состава исследуемого пластового флюида и позволяет производить измерения линейных размеров твердых частиц в режиме реального времени.

Система фильтрации твердых частиц обеспечивает очистку образцов пластового флюида от механических примесей в процессе проведения измерения.

Момент фазового перехода, возникающего в процессе изменения плотности пластового флюида, фиксируется в ячейке ИК-поглощения.

С помощью системы нагрева и охлаждения устанавливается температурный режим для проведения измерений.

Блок титрования растворителем предназначен для обработки проб исследуемого флюида растворителем с целью определения осаждения твердой фазы.

Блок ввода ингибитора предназначен для ввода ингибиторов, предотвращающих образование минеральных солевых отложений.

Управление анализатором осуществляется посредством внешнего блока управления в ручном режиме или внешнего компьютера с программным обеспечением.

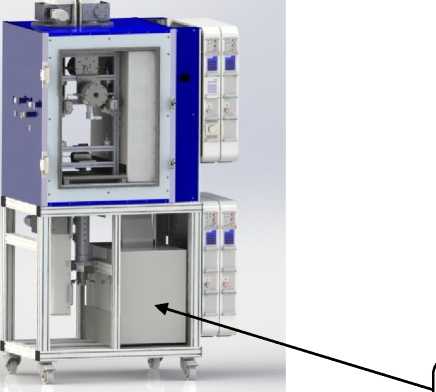

Общий вид средства измерений, обозначение места нанесения знака поверки представлены на рисунке 1.

Рисунок 1 - Общий вид анализатора твердых частиц в пластовом флюиде модель AWAI 1000, обозначение места нанесения знака поверки

Пломбирование анализаторов не предусмотрено.

Анализаторы оснащены программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель анализатора в виде наклейки.

аблица 4 - Комплектность средства измерений

осуществляется по документу МП 46-251-2013 «ГСИ. Анализаторы твердых частиц в пластовом флюиде модель AWAI 1000. Методика поверки», утвержденному ФГУП «УНИИМ» в 2014 г.

Основные средства поверки:

- преобразователь давления эталонный ПДЭ-010И-ДИ-190-В (диапазон измерений от 0 до 60 МПа, класса точности В);

• - эталон единицы температуры 3-го разряда в диапазоне от минус 50 до 500 °С;

• - объект-микрометр ОМ-О, длина основной шкалы (1±0,0005) мм, пределы допускаемой абсолютной погрешности ± 0,0001 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на лицевую часть анализатора, как показано на рисунке 1.

приведены в эксплуатационном документе.

Техническая документация фирмы изготовителя «Sanchez Technologies», Франция

Фирма « Sanchez Technologies », Франция

Адрес: ZAC des Epineaux, 5 avenue Louis Bleriot 95740, Frepillon, France

Телефон: +33 1 30 40 20 50, факс: +33 1 30 40 21 37

Web-сайт: www.corelab.com

Общество с ограниченной ответственностью «Неолаб» (ООО «Неолаб»)

ИНН 7704642007

Адрес: 119034, г. Москва, Еропкинский пер., д. 16

Телефон: +7 (495) 648-60-80; +7 (495) 646-61-81

E-mail: sales@neolabllc.com

Web-сайт: http://www.neolabllc.ru

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»

Адрес: 620000, г. Екатеринбург, улица Красноармейская, 4

Телефон: +7 (343) 350-26-18; факс: +7 (343) 350-20-39

Web-сайт: www.uniim.ru

E-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.
