Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DODRV

Номер версии (идентификационный номер) ПО

Не ниже v. 7.53.0.40

Цифровой идентификатор ПО

-

Другие идентификационные данные

-

Наименование измеряемой величины

Диапазон измерений

Верхние пределы измерений

Пределы допускаемой погрешности измерения приведенной¹⁾, (у) % относительной, (6) % абсолютной (Л)

1

2

3

4

Функции «Измеритель», « Регистратор» и «Самописец»

Напряжение постоянного тока, В

от 1,0Д0^-3 до 650,0

0,2; 1,0; 20,0; 100,0; 200; 260,0; 420,0; 650,0

6=±[0,5+0,05(Щии-1)]

Действующее значение напряжения переменного тока, В

от 0,7Д0^-3 до 460,0

0,14; 0,7; 14,0; 70,0; 140,0; 180,0; 300,0;

460,0

6=±[0,5+0,05(Щии-1)]

Сила постоянного тока

от 3,50-10^-5 до 2,8-10^-2 А

7,0; 28,0 мА

6=±[0,5+0,05(1к/1и-1)]

от 2,8-10^-2 до 25,0 А

0,3; 0,7; 2,0; 3,0; 6,0; 8,0;

9,0; 12,0; 16,0; 25,0 А

у = ±1

Действующее значение силы переменного тока

от 2,5-10^-5 до 2,0-10^-2 А

5,0; 20,0 мА

6=±[0,5+0,05(1к/1и-1)]

от 2,0-10^-2 до 200,0²⁾ А

0,2; 0,5;1,4; 2,0;4,0;5,0;

6,5; 8,0; 12,0; 20,0; 30,0; 40,0; 60,0; 80,0; 100,0;

150,0; 200,0 А

у = ±1

Функции « Регистратор» и «Самописец»

Частота переменного тока, Гц

от 40,0 до 65,0

-

Л=±0,05 при и>0,Шк, 1>0,11к

Функция «Самописец»

Угол сдвига фаз между напряжением и током одной фазы основной частоты, градус

от 0 до 360

-

Д =±0,5 при и>0,Шк, 1>0,11к

Активная мощность, Вт по фазе

(по трем фазам)

от 0 до UkIr от 0 до 3x(Uk 1к)

Определяется выбранными пределами токов и напряжений

6=±[0,5+0,05(Рк/Ри-1)] при I cos j 1 >0,2

Реактивная мощность, вар по фазе

(по трем фазам)

от 0 до UkIr от 0 до 3x(UrL)

6=±[0,5+0,05^к^и-1)] при I sin j I >0,2

Полная мощность, В •А по фазе

(по трем фазам)

от 0 до ик-1к от 0 до Зх(ик1к)

6=±[0,5+0,02^к^и-1)]

Примечания:

• - ик (1к) - конечное значение (верхний предел) диапазона измерения напряжения (силы тока),

• - ии (1и) - измеренное значение напряжения (силы тока).

• - Рк^к) ^к)- конечное значение диапазона измеряемой активной/реактивной/полной мощности;

1

2

3

4

- Ри (С)и) ^и)- измеренное значение активной/ реактивной/полной мощности;

• ¹⁾ за нормирующее значение принимается конечное значение диапазона измерения;

• ²⁾ измерение силы тока свыше 30 А, на каналах 40, 60, 80, 100, 150 и 200 по условиям термической стойкости осуществляется в течение 1 с.

Наименование измеряемой величины

Диапазон измерений

Пределы допускаемой погрешности измерения приведенной¹⁾ , (у) % относительной, (6) % абсолютной (А)

Примечание

1

2

3

4

Действующее значение напряжения переменного тока, В

от 0,017 до 140,0

от 0,055 до 460,0

у=±0,015%

при и<0,15ин

6=±0,1%

при и>0,15ин

Действующее значение напряжения прямой последовательности, В

от 0 до 140,0 от 0 до 460,0

у=±0,02%

при и<0,15ин

6=±0,2%

при и>0,15ин

Действующее значение напряжения нулевой последовательности, В

от 0 до 140,0

от 0 до 460,0

у=±0,02%

при и<0,15ин

6=±0,2%

при и>0,15ин

Действующее значение напряжения обратной последовательности, В

от 0 до 140,0 от 0 до 460,0

у=±0,02%

при и<0,15ин

6=±0,2%

при U>0,15 ин

Частота переменного тока, Гц

от 45,0 до 55,0

А=±0,001

при и>0,Шн,

1>0,11н

Действующее значение силы переменного тока, А

от 2,5-10 ² до 6,5

у=±0,02 %

при I<0,1I_H

6=±0,2%

при I>0,1I_H

Действующее значение тока прямой последовательности, А

от 0 до 6,5

у=±0,03 %

при I<0,1I_H

6=±0,3%

при I>0,1I_H

Действующее значение тока обратной последовательности, А

от 0 до 6,5

у=±0,03 %

при I<0,1I_H

6=±0,3%

при I>0,1I_H

Действующее значение тока нулевой последовательности, А

от 0 до 6,5

у=±0,03 %

при I<0,1I_H

6=±0,3%

при I>0,1I_H

Угол сдвига фаз между напряжениями, градус

от 0 до 360

А=±0,1

при и>0,Шн

Угол сдвига фаз между токами, градус

от 0 до 360

А=±0,1

при 1>0,11н

Угол сдвига фаз между напряжением и током одной фазы основной частоты, градус

от 0 до 360

А=±0,1

при и>0,Шн,

1>0,11н

Фазовый угол²⁾, градус

А=±0,05

при и>0,Шн,

1>0,11н

1

2

3

4

Активная мощность, Вт по фазе

(по трем фазам)

от 0 до Ur-Ir от 0 до 3x(Uk 1к)

6=±[0,25+0,02-(Рк/Ри-

1)] при I cos j 1 >0,2

Определяется выбранными пределами токов и напряжений

Активная мощность, Вт прямой, обратной и нулевой последовательности

от 0 до Ur-Ik

5=±[0,3+0,03-(Pr/Ph-1)1 при I cos j 1 >0,2

Реактивная мощность, вар по фазе

(по трем фазам)

от 0 до Ur-Ir от 0 до 3x(Ur-Ir)

6=±[0,25+0,02-(Qr/Qu-

1)] при I sin j I >0,2

Реактивная мощность, вар прямой, обратной и нулевой последовательности

от 0 до Ur-Ir

6=±[0,3+0,03-(Qr/Qu-

1)1

при I sin j I >0,2

Полная мощность, В •А по фазе

(по трем фазам)

от 0 до Ur-Ir от 0 до 3x(Ur-Ir)

5=±[0,2+0,02-(Sk/Sh-1)1

Полная мощность, В •А прямой обратной и нулевой последовательностей

от 0 до Ur-Ir

6=±[0,25+0,025-(Sr/Su-

1)1

Примечания:

• - ин - номинальное действующее значение напряжения, определяется выбранным

диапазоном    измерений 140 В ( для иф/Имф =57,74/100 B) или 460 ( для иф/Имф = 220 /380 B)

• - 1н - номинальное действующее значение силы тока, определяется выбранным диапазоном измерений 1,4 А (для 1ф = 1 А); или 6,5 А (для 1ф = 5 А);

• - Pk(Qk) (Sk)- конечное значение диапазона измеряемой активной/реактивной/полной мощности;

• - Ри (Qu) (Sh)- измеренное значение активной/ реактивной/полной мощности;

• ¹⁾ за нормирующее значение принимается конечное значение диапазона измерения;

• ²⁾ абсолютный угол синхронизированного вектора, равный углу между основной гармоникой фазного тока (напряжения) и условной косинусоидой промышленной частоты, фаза которой равна нулю при смене секунд всемирного координированного времени.

Наименование измеряемой величины.

Диапазон измерений

Верхние пределы измерений

Пределы допускаемой погрешности измерения приведенной¹⁾, (у) % относительной, (3) % абсолютной (Д)

Функции «Измеритель», « Регистратор» и «Самописец»

Напряжение постоянного тока, В

от -1000,0 до +1000,0

0,2; 1,0; 20,0; 100,0; 200; 260,0; 420,0;

530,0 650,0; 1000,0

у=±0,05 при Uu<0,1-Ur

3=±0,5 при ии>0,1-ик

Действующее значение напряжения переменного тока, В Продолжение таблицы 4

от 0,7-1О^-3 до 1000,0

0,14;0,7;14,0; 70,0; 140,0; 180,0; 300,0; 350.0; 460,0, 1000,0

у=±0,05 при ии<0,1-ик

3=±0,5 при ии>0,1-ик

1

2

3

4

Сила постоянного тока, А

от -30,0 до +30,0

0,008;0,03; 0,5; 1,0; 2,5; 5,0; 10,0; 16,0; 20,0; 30,0

у=±0,05 при 1и <0,1-Ir 6=±0,5 при 1и>0,Ь1к

Действующее значение силы переменного тока, А

от 2,5-10^-5 до 200,0²⁾

0,005; 0,020; 0,350;

0,700; 2,000; 3,500; 7,000; 11,000; 14,000; 35,000;60,000;120,000

у=±0,05 при I <0,1- Ir

6=±0,5 при I>0,BIr

200,0

у=±0,15 при 1и <0,3- Ir

6=±0,5 при Ih>0,3-Ir

Функции « Регистратор» и «Самописец»

Частота   переменного

тока, Гц

от 40,0 до 65,0

-

Д=±0,05

при U>0,1Uk, I>0,1Ik

Функция «Самописец»

Угол сдвига фаз между напряжением (током) и током (напряжением) основной частоты, градус

от 0 до 360

-

Д =±0,5 при U>0,1Uk, I>0,1Ik

Активная мощность, Вт по фазе,

(по трем фазам),

от Uh-Ih до Ur-Ir (от Uh-Ih до 3-(Ur-Ir))

-

6=±[0,5+0,05(Рк/Ри-1)] при I cos j 1 >0,2

Реактивная мощность, вар по фазе,

(по трем фазам)

от Uh-Ih до Ur-Ir (от Uh-Ih до 3-(Ur-Ir))

-

6=±[0,5+0,05(Qk/Qh-1)] при I sin j I >0,2

Полная мощность, В^А по фазе,

(по трем фазам)

от Uh-Ih до Ur-Ir (от Uh-Ih до

3-(Ur-Ir))

-

6=±[0,5+0,02(Sk/Sh-1)]

Примечания:

• - Uk (1к) - конечное значение (верхний предел) диапазона измерения напряжения (силы тока);

• - ии (1и) - измеренное значение напряжения (силы тока);

• - Pk(Qk) (Sk)- конечное значение диапазона измеряемой активной/реактивной/полной мощности;

• - Ри (Qu) (Sh)- измеренное значение активной/ реактивной/полной мощности;

• ¹⁾ за нормирующее значение принимается конечное значение диапазона измерения;

• ²⁾ измерение силы тока свыше 30 А, на каналах 40, 60, 80, 100, 150 и 200 по условиям термической стойкости осуществляется в течение 1 с.

Наименование измеряемой величины

Диапазон измерений

Пределы допускаемой погрешности измерения приведенной¹), (у) % относительной,(6)% абсолютной (Д)

Примечание

1

2

3

4

Напряжение постоянного

от -0,2 до +0,2

у=±0,015

при ии<0,15ик

тока, В

от -1000,0 до+1000,0

5=±0,1

при ии>0,15ик

Действующее значение

от 0,021 до 140,000

от 0,069 до 460,0

у=±0,015

при ии<0,15ик

напряжения переменного тока, В

5=±0,1

при ии>0,15ик

Действующее значение

от 0,028 до 140,000

от 0,092 до 460,0

у=±0,02

при ии<0,15ик

напряжения прямой последовательности,В

6=±0,2

при ии>0,15ик

Действующее значение

от 0,028 до 140,000

от 0,092 до 460,0

у=±0,02

при ии<0,15ик

напряжения нулевой последовательности,В

6=±0,2

при ии>0,15ик

Действующее значение

от 0,028 до 140,000

от 0,092 до 460,0

у=±0,02

при ии<0,15ик

напряжения обратной последовательности,В

6=±0,2

при ии>0,15ик

Частота переменного тока, Гц

от 45,0 до 55,0

Д=±0,001

при ии>0,Шк, 1и>0,11к

Действующее значение силы

от 0,0004 до 2,0000

у=±0,02

при 1и<0,11к

переменного тока, А

от 0,0022 до 11,0000

6=±0,2

при 1и>0,11к

Действующее значение тока

от 0,0006 до 2,0000

у=±0,03

при 1и<0,11к

прямой последовательности, А

от 0,0033 до 11,0000

6=±0,3

при 1и>0,11к

Действующее значение тока обратной последовательности, А

от 0,0006 до 2,0000

у=±0,03

при 1и<0,11к

от 0,0033 до 11,0000

6=±0,3

при 1и>0,11к

Действующее значение тока

от 0,0006 до 2,0000

у=±0,03

при 1и<0,11к

нулевой последовательности, А

от 0,0033 до 11,0000

6=±0,3

при 1и>0,11к

Фазовый угол²⁾, градус

от 0 до 360

Д=±0,05

при ии>0,Шн,

1и>0,11н

Угол сдвига фаз между напряжением (током) и током (напряжением) основной частоты, градус

от 0 до 360

Д =±0,1

при ии>0,Шк,

1и>0,11к

Активная мощность, Вт по фазе

(по трем фазам)

от 0 до Ur-Ik (от 0 до 3-(Uk-Ik))

6=±[0,25+0,02х

Х(Рк/Ри-1)1

при I cos j 1 >0,2

Активная мощность, Вт прямой, обратной и нулевой последовательности

от 0 до Ur-Ik

6=±[0,3+0,03х

Х (Рк/Ри-1)]

при I cos j 1 >0,2

Продолжение таблицы 5

1

2

3

4

Реактивная мощность, вар по фазе

(по трем фазам)

от 0 до Ur-Ir

(от 0 до 3-(Ur-Ir))

6=±[0,25+0,02х

x(Qk/Qh-1)1

при I sin j I >0,2

Реактивная мощность, вар прямой, обратной и нулевой последовательности

от 0 до Ur-Ir

6=±[0,3+0,03х

x(Qk/Qh-1)1

при I sin j I >0,2

Полная мощность, В •А по фазе

(по трем фазам)

от 0 до Ur-Ir

(от 0 до 3-(Ur-Ir))

6=±[0,2+0,02х

x(Sk/Sh-i)1

Полная мощность, В •А прямой обратной и нулевой последовательностей

от Uh-Ih до Ur-Ir

6=±[0,25+0,025х x(Sk/Sh-1)]

Примечания:

• - ин - номинальное действующее значение напряжения, определяется выбранным диапазоном измерений 140 В ( для иф/Цмф =57,74/100 B) или 460 ( для иф/Шф =220/380 B);

• - 1н - номинальное действующее значение силы тока, определяется выбранным диапазоном измерений 2 А (для 1ф = 1 А); или 11 А (для 1ф = 5 А);

• - ик (1к) Рк (Qk) (Sk)- конечное значение (верхний предел) диапазона измерения напряжения (силы тока), активной/реактивной/полной мощности;

• - ии (1и), Ри (Qu) (Sh)- измеренное значение напряжения (силы тока), активной (реактивной, полной) мощности;

• ¹⁾ за нормирующее значение принимается конечное значение (верхний предел) диапазона измерения;

• ²⁾ абсолютный угол синхронизированного вектора, равный углу между основной гармоникой фазного тока (напряжения) и условной косинусоидой промышленной частоты, фаза которой равна нулю при смене секунд всемирного координированного времени.

Наименование параметра

Значение

Абсолютная погрешность привязки регистрируемых данных к внешнему   источнику   синхронизации при   осуществлении

синхронизации по выделенной линии передачи данных (приемник временной синхронизации ГЛОНАСС/GPS, система приема и передачи сигналов точного времени «ПАРМА РВ9.01», внешний сервер с поддержкой IRIG-B) мкс, не более

±1

Абсолютная погрешность привязки регистрируемых данных к внешнему   источнику   синхронизации при   осуществлении

синхронизации по локальной сети Ethernet (сервер NTP/SNTP) мс, не более

±1

Абсолютная погрешность точности хода часов при отсутствии сигнала от внешних источников синхронизаций с/сут, не более

±1

Наименование характеристики

Значение характеристики

1

2

Аналоговые входы:

количество регистрируемых аналоговых величин (каналов), шт.

до 176

количество принимаемых SV потоков

до 14

количество сигналов в одном SV потоке

до 8

амплитудное значение регистрируемого напряжения переменного тока, В

-    «Исполнение 1»

«Исполнение 2»

650

1400

максимальное значение регистрируемого напряжения постоянного тока, В

• -    «Исполнение 1»

• -    «Исполнение 2»

700

1400

максимальное значение регистрируемой силы постоянного тока (длительностью не более 1 с) , А

• -    «Исполнение 1»

• -    «Исполнение 2»

250

282

длительность регистрации силы постоянного тока по условиям термической стойкости длительностью не более 1 с

-    «Исполнение 2»

на диапазонах

50, 85, 170 и 282 А

амплитудное значение регистрируемой силы переменного тока (длительностью не более 0,5 с), А

300

Чувствительность запуска по уровню измеряемых напряжений и сил токов, от предела измеряемой величины, %, не более

±0,5

Чувствительность запуска по уровню измеряемой частоты (отклонения частоты), Гц, не более

±0,005

Чувствительность запуска по уровню действующего значения фазного напряжения симметричных составляющих от установленного значения уставки, %, не более²⁾

• -    прямой последовательности

• -    обратной и нулевой последовательности

и- но ±л

Чувствительность запуска по уровню измеряемых симметричных составляющих действующего значения силы фазного тока от установленного значения уставки, %, не более²⁾

• -    прямой последовательности

• -    обратной и нулевой последовательности

и- но ±л

Формат циклических архивов данных функции «У СВИ»

Соответствует Приложению Н стандарта

IEEE Std C37.111-2013

Частота дискретизации измерений, Гц

до 19200

Значения частоты дискретизации, Г ц

1600, 2400, 3200, 4000, 4800, 6400, 9600, 19200

Оцифровка точек аналоговых и дискретных сигналов

синхронная

1

2

Темп передачи кадров данных для функции УСВИ, раз в секунду

1, 10, 25, 50 и 100

Скорости передачи данных по каналам локальной сети и сети Ethernet, Мбит/с

10/100/1000

Дискретные входы:

количество, дискретных входов в зависимости от входящих в состав блоков, шт.:

• - в одном блоке ПУ16/32М4

• - в одном блоке БПД-128М4

максимальное количество дискретных входов регистраторов, в составе которого только:

• - блоки ПУ16/32М4, шт.

• - блоки БПД-128М4, шт.

количество, принимаемых наборов данных GOOSE, шт. количество принимаемых сигналов в каждом наборе данных GOOSE, шт.

номинальное напряжение постоянного тока, В

до 32 (16 или 32)

128 или 16 (32, 48, 64, 80,

96, 112 и 128)

до 352

до 1408

до 32

до 32

24 или 48 или 110 или

220

(0,45-0,55) •Сном ⁴⁾

напряжение уровень «0», для Uном, В

- 24, 48, 110 и 220

-  110 и 220

(0,6-0,7) U™ ⁴⁾

- 48

(0,58-0,67) Ином ⁴⁾

напряжение уровень «1», для Uном, В

(0,6-0,65) •Сном ⁴⁾

- 24, 48, 110 и 220

-  110 и 220

(0,72-0,77) Ином ⁴⁾

- 48

(0,70-0,77) Ином ⁴⁾

для Сном 220 В

количество электричества импульса режекции¹⁾, мкКл, не менее

200

напряжение запуска импульса режекции¹⁾, В входное сопротивление при закрытом рабочем состоянии

143 ⁴⁾

дискретного входа¹⁾ , кОм, не более

60

Дискретные выходы: количество реле (НЗ, НО), шт. назначение функций реле

4

- К1 - НО

Пуск

- К2 - НО

Ошибка синхронизации

времени

- КЗ - НЗ

Неисправность

- К4 - НЗ

Неисправность

тип контакта

«сухой контакт»

коммутационная способность, Вт

30

коммутационная износостойкость контактов, число циклов, не

10000

менее

- характер нагрузки

активная

1

2

- максимальное   значение   напряжения   питания

постоянного тока, В

220

-    номинальное значение коммутации контактов

релейных выходов, В

250

-    максимальное напряжение коммутации контактов

релейных выходов, В

400

отключающая способность контактов (категория DC1 по ГОСТ 1ЕС 60947-5-1), максимальный коммутируемый ток (максимальная коммутируемая мощность) при напряжении постоянного тока:

- 24 В (24 Вт), А

1,0

- 48 В (28,8 Вт), А

0,6

- 110 В (33 Вт), А

0,3

- 220 В (26,4 Вт), А

0,12

допустимый ток (длительно), А, не более

10

номинальная коммутируемая мощность на переменном токе для резистивной или слабоиндуктивной нагрузки (категория AC1 по

ГОСТ 1ЕС 60947-5-1), ВА

2500

номинальная коммутируемая мощность на переменном токе для индуктивной нагрузки (категория АС15 по ГОСТ 1ЕС 60947-5-1),

ВА

500

Продолжительность непрерывной работы регистраторов, час

- в режиме измерения

не ограничена

- в режиме регистрации

зависит от объема накопителя, если не предусмотрена запись по кольцу.

Потребляемая мощность регистраторов, не более:

- блока регистрации «Исполнение 1», В-А (Вт);

100

- блока регистрации «Исполнение 2», В-А (Вт);

40

- блока БС-4, В-А (Вт)

8

- блока ПУ16/32М4 и блока БПД-128М4, В-А (Вт);

40

- блока БПД-128М4 «Исполнение 1», В-А (Вт)

10

Габаритные размеры (длина^хширина^хвысота), мм, не более

- блок регистрации «Исполнение 1»

479^х483^х180

- блок регистрации «Исполнение 2» высота 3U

268x483x133

- блок регистрации «Исполнение 2» высота 4U

268x483x178

- блоки ПУ-16/32М4 и БПД-128М4 «Исполнение 1»

130x290x406

- блоки ПУ-16/32М4 и БПД-128М4 «Исполнение 2»

270x485x85

- блок БС-4

57x109x137

- приемник временной синхронизации

104x104x85

- шкаф регистраторов

800x800x 2500

Масса, кг, не более

- блок регистрации «Исполнение 1»

20

- блок регистрации «Исполнения 2»

4,5

- блок ПУ-16/32М4 «Исполнение 1» и «Исполнение 2»

4,5

- блок БПД-128М4 «Исполнение 1»

3,0

- блок БПД-128М4 «Исполнение 2»

4,5

1

2

- блок БС-4

1,0

- приемник временной синхронизации

0,8

- шкаф регистраторов

300

Электропитание регистраторов

от сети постоянного тока (в зависимости от исполнения), В

от 100 до 300 или

от 55 до 132

от сети переменного тока частотой от 45 до 55 Гц, В

от 85 до 265

допустимый перерыв электропитания, с

1

Условия эксплуатации:

- рабочий диапазон температур³⁾, °С

• -  блок регистрации «Исполнение 1»

• -  блоки ПУ16/32М4, БПД-128М4 «Исполнение

от 0 до +55

1» и «Исполнение 2», блок регистрации «Исполнение 2», блок БС-

4 и шкаф регистраторов

от -10 до +55

- приемник временной синхронизации

от -40 до +80

Предельный диапазон температур транспортирования и хранения, °С

от -50 до +55

Надежность

Средняя наработка на отказ, ч

- регистраторы «Исполнение 1»

125000

- регистраторы «Исполнения 2»

130000

Средний срок службы, при условии замене комплектующих изделий, модулей и устройств, выработавших свой срок службы, лет Среднее время восстановления работоспособного состояния, после определения неисправности, ч, не более:

30

• -  регистраторы «Исполнение 1»

• - регистраторы «Исполнения 2» (при наличии

3

дополнительного ЗиП)

2

Примечания:

¹⁾ для регистраторов «Исполнение 2» импульс режекции реализован в блоках ПУ16/32М4 и блоков БПД-128М4, а для регистраторов «Исполнение 1», при условии подключения блока

режекции Р-8.

²⁾ для запуска регистраторов по уровню симметричных составляющих действующего

значения фазного напряжения (силы тока) прямой,

обратной и нулевой

последовательности (для трехфазной системы переменного тока) могут быть использованы только каналы с одинаковыми пределами измерений действующего значения напряжения

(силы ) переменного тока.

³⁾ при необходимости, по согласованию с заказчиком, для защиты регистраторов от воздействий климатических факторов, отличных от указанных, его размещают в шкафу, в котором дополнительно устанавливается оборудование для обогрева или охлаждения.

⁴⁾ для регистраторов «Исполнение 2» параметры дискретных

входов по напряжениям

срабатывания и напряжениям возврата, а также по напряжению импульса режекции могут

дополнительно изменяться программным способом.

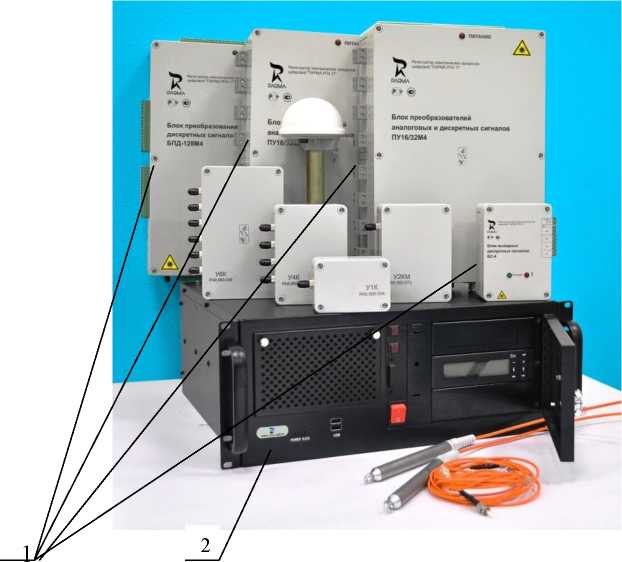

Наименование

Обозначение

Кол-во

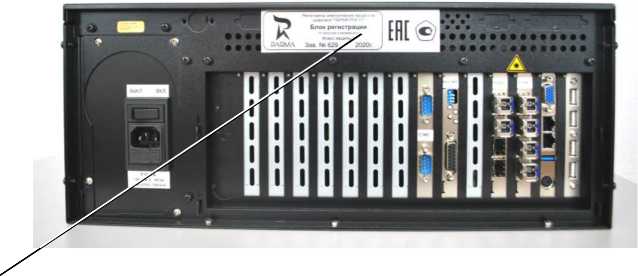

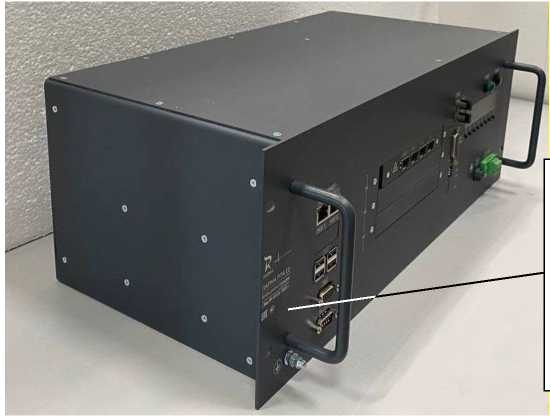

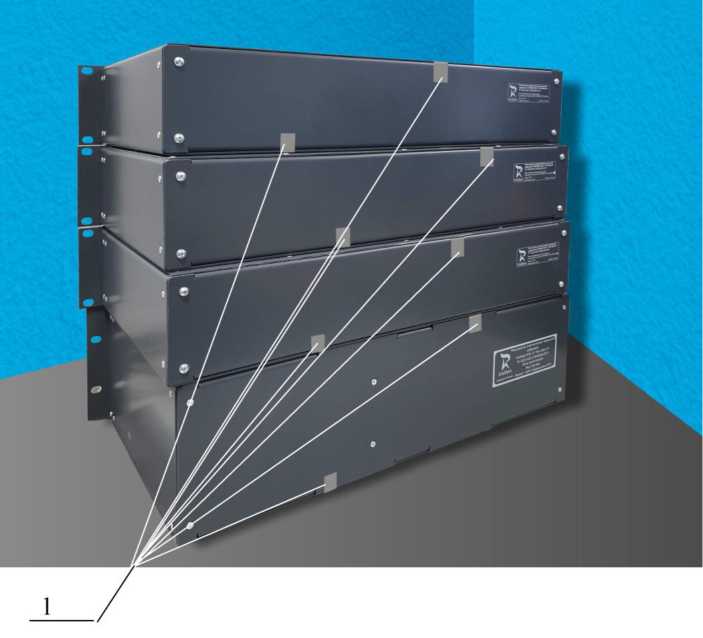

Блок регистрации

РА2.703.046-ХХ¹⁾

1 шт.

Блок ПУ16/32М4

РА2.703.047-ХХ¹⁾

до 11 шт. включительно²⁾

Блок БПД-128М4

РА2.703.049-ХХ¹⁾

Блок БС-4

РА2.703.048

1 шт.

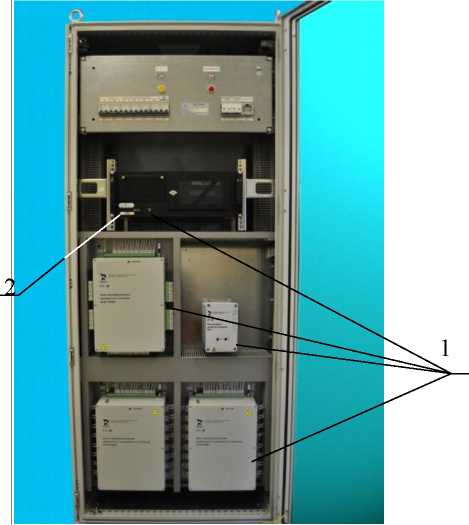

Шкаф ³⁾

РА2.500.ХХХ

1 шт.

Приемник временной синхронизации ГЛОНАСС/GPS с кабелем³⁾

-

1 комплект⁴⁾

Кабель волоконно-оптический магистральный²⁾

РА6.560.033-01

1 шт.

Руководство по эксплуатации

РА1.004.011РЭ

1 экз.

Регистраторы электрических процессов цифровой «ПАРМА РП4.11». Формуляр

РА1.004.011ФО

1 экз.

Методика поверки

-

1 экз.

Дистрибутивный USB-накопитель с поставляемым ПО и документацией на него

-

1 шт.

Сервисный USB-накопитель

-

1 шт.

Дополнительные принадлежности ⁵⁾:

Комплект системы приема и передачи сигналов точного времени «ПАРМА РВ9.01»³⁾

-

1 шт.

Примечания:

• ¹⁾ ХХ - конструктивное исполнение

• ²⁾ количество определяется техническим заданием заказчика на поставку.

• ³⁾ поставляется при наличии требования в техническом задании заказчика на поставку

• ⁴⁾ длина кабеля в составе комплекта от 20 до 150 м с шагом 10 м

• ⁵⁾ дополнительно по техническому заданию заказчика на поставку в комплект регистратора могут быть включены стандартные коммутационные элементы (шнуры, кабели, разъемы и т.д.)
