Номер по Госреестру СИ: 43980-10
43980-10 Расходомеры газа ультразвуковые
(FLOWSIC 100)
Назначение средства измерений:
Расходомеры газа ультразвуковые FLOWSIC100 (далее - расходомеры) предназначены для измерений и вычислений, объемного расхода, объема газа при рабочих и стандартных условиях, массового расхода, различных газов и пара, в том числе природного, попутного нефтяного и факельных газов.

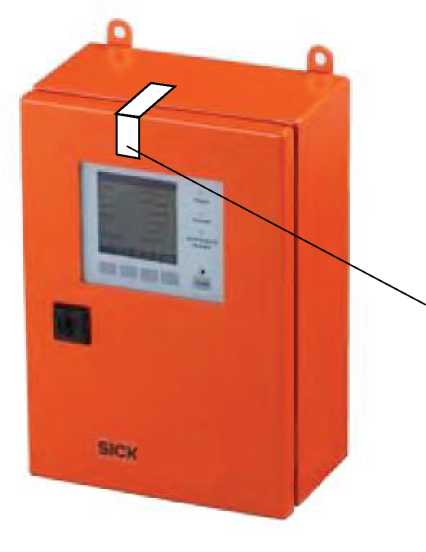

Внешний вид.
Расходомеры газа ультразвуковые
Рисунок № 1

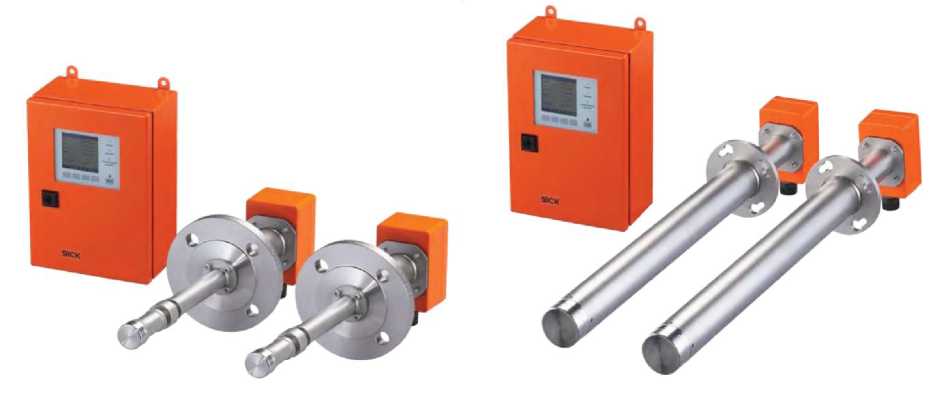

Внешний вид.
Расходомеры газа ультразвуковые
Рисунок № 2

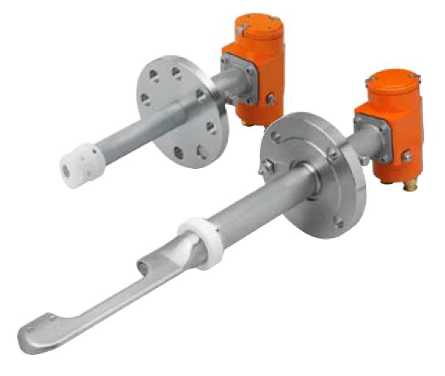

Внешний вид.
Расходомеры газа ультразвуковые
Рисунок № 3

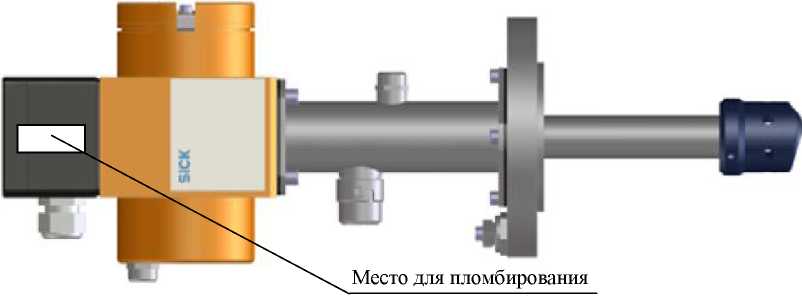

Внешний вид.
Расходомеры газа ультразвуковые
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 01.04.2025
Номер записи -
ID в реестре СИ - 354767
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Flowsic 100М, Flowsic 100M, Flowsic 100H, Flowsic 100EXRE, FLOWSIC 100-ЕХРR, FLOWSIC 100, блок приемо-передачи MCU, FLOWSIC 100 мод.Flowsic 100 PR, Flowsic 100 М, Flowsic 100 PR, Flowsic 100 H, FLOWSIC 100 FLSE-100-EХRE, FLOWSIC 100 EXZ2, Flowsic 100 EX-Z2, FLOWSIC 100 EX, FLOWSIC 100, Ex-Z2, ?п?и???????????????? ???и?к?и ???????????и?к?????г, 2NA1MN00000MRN, -,
Производитель
Изготовитель - Фирма "SICK AG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 823
Выдано извещений - 2
Кол-во периодических поверок - 353
Кол-во средств измерений - 90
Кол-во владельцев - 30
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 29454 дн.
Приказы РСТ, где упоминается данный тип СИ
№2889 от 2021.12.15 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2067 от 2018.09.27 О переоформлении свидетельства об утверждении типа средства измерений № 39387/2 "Расходомеры газа ультразвуковые FLOWSIC100" и внесении изменений в описание типа
№642 от 2015.06.04 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 44067-10 - 28038-04)
№682 от 2020.04.01 ПРИКАЗ О продлении срока действия свидетельств об утверждении типа средств измерений 50 шт
№1059 от 2021.06.18 Об утверждении типов средств измерений
№246 от 2016.03.11 О переоформлении свидетельства об утверждении типа средств измерений № 39387/1 "Расходомеры газа ультразвуковые FLOWSIC100"
№1990 от 2017.09.22 О внесении изменений в описание типа на счетчики СТД (мод. СТД-В, СТД-Л, СТД-Г, СТД-У, СТД-УВ)
№2494 от 2018.11.27 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) АО "Межрегионэнергосбыт"
№2837 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений (20)
№2941 от 2021.12.20 ПРИКАЗ_Об утверждении типов средств измерений (12)
№2942 от 2021.12.20 ПРИКАЗ_Об утверждении типов средств измерений (17)
№21 от 2022.01.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
№550 от 2022.03.03 ПРИКАЗ_Об утверждении типов средств измерений (16)
№928 от 2022.04.11 ПРИКАЗ_Об утверждении типов средств измерений (24)
№171 от 2023.01.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
№562 от 2023.03.16 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1034 от 2023.05.17 ПРИКАЗ_Об утверждении типов средств измерений (19)
№1060 от 2023.05.22 ПРИКАЗ_Об утверждении типов средств измерений (16)
№429 от 2024.02.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№703 от 2024.03.14 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Расходомеры газа ультразвуковые (FLOWSIC 100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
43980-10 Расходомеры газа ультразвуковые (FLOWSIC 100) Фирма "SICK AG" (ГЕРМАНИЯ ) |
56316-14 Калибраторы универсальные (Н4-20) АО "НПФ "Техноякс" (РОССИЯ г.Москва) |
|
43980-10 Расходомеры газа ультразвуковые (FLOWSIC 100) Фирма "SICK AG" (ГЕРМАНИЯ ) |
60911-15 Газоанализаторы многоканальные стационарные взрывозащищенные (СГАЭС-ТГМ мод. СГАЭС-ТГМ14) ЗАО "Электронстандарт-Прибор" (РОССИЯ г.С.-Петербург) |
|
43980-10 Расходомеры газа ультразвуковые (FLOWSIC 100) Фирма "SICK AG" (ГЕРМАНИЯ ) |
66394-17 Комплексы измерительные ультразвуковые ("ГиперФлоу-УС" исполнений "Р", "С", "Т") Общество с ограниченной ответственностью "Научно-производственное объединение "Вымпел" (ООО "НПО "Вымпел") (РОССИЯ Московская обл., г. Дедовск) |
|
43980-10 Расходомеры газа ультразвуковые (FLOWSIC 100) Фирма "SICK AG" (ГЕРМАНИЯ ) |
77114-19 Манометры грузопоршневые (МПА) ООО "Альфапаскаль" (РОССИЯ г. Челябинск) |
|
43980-10 Расходомеры газа ультразвуковые (FLOWSIC 100) Фирма "SICK AG" (ГЕРМАНИЯ ) |
80161-20 Мерники металлические (OGS Baltia) Общество с ограниченной ответственностью "Системы Нефть и Газ Балтия" (ООО "Системы Нефть и Газ Балтия") (РОССИЯ г. Калининград) |
|
43980-10 Расходомеры газа ультразвуковые (FLOWSIC 100) Фирма "SICK AG" (ГЕРМАНИЯ ) |
56432-14 Расходомеры-счётчики газа ультразвуковые (Turbo Flow UFG) Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН») (РОССИЯ Ростовская обл., Мясниковский р-он, с. Чалтырь) |
|
43980-10 Расходомеры газа ультразвуковые (FLOWSIC 100) Фирма "SICK AG" (ГЕРМАНИЯ ) |
60932-15 Счетчики газа (КТМ100 РУС) ООО "НПП КуйбышевТелеком-Метрология" (РОССИЯ п.г.т. Волжский, Самарская обл.) |
Все средства измерений ООО "НПП КуйбышевТелеком-Метрология"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16819-02 01.04.2007 |
Измерители скорости газа, Flowsick 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
16820-03 01.12.2008 |
Газоанализаторы, GM 31 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22599-02 01.04.2007 |
Газоанализаторы, GM 901 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22600-02 01.04.2007 |
Газоанализаторы, GM 35 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22601-02 01.04.2007 |
Системы газоаналитические, MCS 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22601-14 28.08.2019 |
Системы газоаналитические, MCS 100 Е мод. MCS 100 E HW, MCS 100 E PD, MCS 100 E CD Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
22602-02 01.04.2007 |
Системы газоаналитические, MCI 900 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22603-02 01.04.2007 |
Анализаторы пыли, FW 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22604-02 01.04.2007 |
Анализаторы пыли, OMD 41 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22605-02 01.04.2007 |
Системы газоаналитические модульные, S 700 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
25651-03 01.10.2008 |
Газоанализаторы, EuroFID Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
25651-10 |
Газоанализаторы, EuroFID Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
28501-05 |
Система газоаналитическая, АСКВ Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
36104-16 12.05.2021 |
Газоанализаторы, SIDOR Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36105-14 28.08.2019 |
Анализаторы общего органического углерода, TOCOR 700 мод. TOCOR 700 TH, TOCOR 700 UV Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36575-07 |
Анализаторы пыли, FWE 200 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
38950-08 01.11.2013 |
Системы измерения массы и габаритных размеров, APACHE ppc Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43980-10 01.04.2025 |
Расходомеры газа ультразвуковые, FLOWSIC 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
43981-11 22.08.2026 |
Счетчики газа ультразвуковые, FLOWSIC 600 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
45539-10 28.07.2026 |
Газоанализаторы, GM 32 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
45955-10 28.07.2021 |
Анализаторы пыли, DUSTHUNTER мод. T50, T100, T200, SF100, SP100, SB50, SB100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
46284-10 28.07.2021 |
Газоанализаторы, GMS800 (мод. GMS810, GMS811, GMS815P, GMS820P, GMS830, GMS831) Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
46406-11 01.03.2016 |
Системы определения массы и габаритных размеров, APACHE Conveyor APA185 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57730-14 25.06.2019 |
Системы отбора пыли, Gravimat SHC 500 мод. 501 и 502 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57777-14 02.07.2019 |
Счетчики газа ультразвуковые, FLOWSIC500 CIS Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
7 лет |
|
59296-14 14.10.2024 |
Счетчики газа ультразвуковые, FLOWSIC300 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
61318-15 11.08.2026 |
Газоанализаторы, GM700, GMЕ700 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61791-15 02.10.2020 |
Контроллеры-вычислители расхода газа, FLOW-X Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
62182-15 03.11.2021 |
Газоанализаторы кислорода, ZIRKOR 302 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63294-16 01.03.2021 |
Комплексы для измерений габаритных размеров и объема, VMS, DWS Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65334-16 06.10.2026 |
Газоанализаторы, GM35 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
66002-16 16.12.2026 |
Системы газоаналитические модульные, S700 мод. S710, S711, S715, S720 Eх и S721 Ex Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67286-17 14.04.2027 |
Анализаторы кислорода, TRANSIC111LP, TRANSIC151LP Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71392-18 01.06.2024 |
Анализаторы пыли, FW мод. FW101-Ex, FWE200DH, FW300-Ex Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71779-18 09.07.2024 |
Анализаторы фотометрические, MCS300P Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73357-18 04.12.2024 |
Расходомеры ультразвуковые, DOSIC, FFU Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года - для мод. FFU; 4 года - для мод. DOSIC |
|
73309-18 04.12.2024 |
Датчики давления, PBS, PHT, PBSH, PFT, PBT Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
76063-19 12.09.2024 |
Газоанализаторы тоннельные, VICOTEC320 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76581-19 18.11.2024 |
Измерители скорости воздушного потока ультразвуковые, FLOWSIC 200 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
76825-19 10.12.2024 |
Комплексы газоаналитические, MCS Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77558-20 19.02.2025 |
Счетчики газа ультразвуковые, FLOWSIC500 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
7 лет |
|
78076-20 22.04.2025 |
Системы измерительные контура, скорости и объемного расхода насыпного продукта, Bulkscan Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
78993-20 |
Анализатор фотометрический, MCS300P-Ex Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
82469-21 28.07.2026 |
Газоанализаторы, GMS800 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Бесплатный
Кто поверяет Счетчики газа (КТМ100 РУС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 130 | 44 | 0 | 130 | 0 | 130 | 0 | 130 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СНЭМА-СЕРВИС" (1479) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НМОП" (RA.RU.311359) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| ФГУП "ВНИИР" (RA.RU.311285) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЭРИС" (1314) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 0 | 6 | 1 | 6 | 0 | 6 | ||
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ГАЗПРОМ ВНИИГАЗ" (РОСС RU.0001.310301) | 37 | 1 | 26 | 11 | 0 | 31 | 26 | 5 | ||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 53 | 0 | 53 | 0 | 51 | 0 | 51 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 15 | 0 | 15 | 0 | 12 | 0 | 12 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "НПП КУЙБЫШЕВТЕЛЕКОМ - МЕТРОЛОГИЯ" (RA.RU.312775) | 15 | 1 | 14 | 0 | 12 | 1 | 11 | |||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО НПП "ГКС" (RA.RU.312000) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 35 | 1 | 0 | 35 | 1 | 35 | 0 | 35 | |
| ООО "Корпорация ИМС" (RA.RU.310495) | 19 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИР" (74) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Межрегиональное ОАО "Нефтеавтоматика" (RA.RU.310667) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Сибирская Интернет Компания" (RA.RU.311959) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Научно-исследовательский институт природных газов и газовых технологий - Газпром ВНИИ (РОСС RU.0001.310301) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (РОСС RU.0001.310325) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НПП КУЙБЫШЕВТЕЛЕКОМ - МЕТРОЛОГИЯ" (RA.RU.312775) | 14 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 296 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 29 | 0 | 29 | 0 | 23 | 0 | 23 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 3 | 1 | 0 | 4 | 3 | 1 | |||
| ООО "НПО "АПК" (RA.RU.312228) | 2 | 1 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| ООО "ЭРИС" (RA.RU.310699) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Счетчики газа (КТМ100 РУС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
21661 | 14075 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
9193 | 14075 |
|
ФБУ Красноярский ЦСМ Красноярский край |
9339 | 14075 |
|
ФБУ Пермский ЦСМ Пермский край |
10528 | 14075 |
|
ФБУ УРАЛТЕСТ Свердловская область |
19652 | 14075 |
Программное обеспечение
Конфигурационные параметры, значения условно-постоянных величин, параметры хранения измеренной информации и другие метрологически значимые параметры определяемые, изменяемые, передаваемые в процессе эксплуатации защищены многоуровневой системой паролей доступа с обязательным протоколированием всех вмешательств. Целостность метрологически значимого ПО, не относящегося к области кода, определяют по журналам событий и состояниям специально выделенных параметров конфигурации, предназначенных для целей проверки целостности ПО в соответствии с руководством по эксплуатации.
Таблица 2 - Идентификационные данные ПО
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор (CRC32) |
|
Process, Flare (MCUP) |
01.12.01 |
0x3ACC4EF0 |
|
01.12.02 |
0x42CC34F0 | |
|
01.16.01 |
0xF7C4F2F4 | |
|
01.16.02 |
0x9391B6E5 | |
|
CEMS (MCU) |
01.12.01 |
0x6E1A6C80 |
|
01.12.02 |
0x8F6AA5FE | |
|
01.12.03 |
0x48ADA3ED | |
|
01.12.04 |
0x519F4077 |
Уровень защиты ПО в соответствии с Р 50.2.077-2014 - высокий.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам газа ультразвуковым FLOWSIC100
ГОСТ Р 8.618 - 2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ГОСТ Р 8.733-2011 Государственная система обеспечения единства измерений. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования
ГОСТ 8.611-2013 Государственная система обеспечения единства измерений. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода
Техническая документация фирмы «SICK AG», Германия
Поверка
Поверкаосуществляется по документу МП 43980-10 с изменением № 3 «Инструкция. ГСИ. Расходомеры газа ультразвуковые FLOWSIC100. Методика поверки», утвержденному ФГУП «ВНИИР» от 11 августа 2018 г. Для расходомеров предусмотрены имитационные методы поверки (имитационная поверка без демонтажа с измерительной линии и имитационная поверка после демонтажа с измерительной линии в испытательной камере) и поверка при использовании поверочной установки.
Основные средства поверки:
- калибратор многофункциональный ASC300-R (регистрационный № 25895-09), диапазон измерения/воспроизведения токового сигнала от 0 до 24 мА, пределы допускаемой погрешности в режиме измерения/воспроизведения токового сигнала ±0,015% от показания ±2 мкА;
- угломер с нониусом (регистрационный № 67115-17), диапазон измерений от 0° до 180°, пределы допускаемой абсолютной погрешности ±0,1°;
- штангенциркуль типа ШЦ (регистрационный № 22088-07), диапазон измерения соответствует внутреннему диаметру расходомера, класс точности 2.
При проведении поверки имитационным методом с использованием испытательной камеры:
- испытательная камера, оснащенная креплениями приемопередающих блоков расходомера, термометром ртутным стеклянным лабораторным (регистрационный № 303-91), диапазон измерений от 8 до 38 °С, цена деления 0,1 °С, портативным измерителем влажности и температуры ИВТМ-7М (регистрационный № 15500-12), диапазоны измерений влажности воздуха от 2 до 98 %, температуры от минус 20 до 60 °С, пределы основной абсолютной погрешности при измерений влажности ±2,0 %, температуры ±0,5 °С, барометром-анероидом метеорологическим БАММ-1 (регистрационный № 5738-76), диапазон измерений от 80 до 106,7 кПа, пределы допускаемой основной погрешности ±0,2 кПа.
При проведении поверки с помощью поверочной установки:
- рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 (установка поверочная расходоизмерительная, поверочная среда: воздух или природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,3%);
- частотомер Ч3-63 (регистрационный № 9084-83) диапазон измеряемых частот от 0,01 Гц до 20 МГц;
- термометр сопротивления типа ТСП (регистрационный № 33565-06), пределы измерений от минус 20 до 70 °C, пределы допускаемой относительной погрешности не более ±0,1 %;
- образцовый манометр МО (регистрационный № 5768-67), с верхним пределом измерений 25 МПа, класс точности 0,16.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или паспорт.
Изготовитель
Фирма «SICK AG», Германия
Адрес: Erwin-Sick Str. 1, 79183, Waldkirch, Germany
Тел.: +49-76-41/469-0
Факс: +49-76-41/469-1149
E-mail: info.moscow@sick.de
Web-сайт: www.sick.com
Заявитель
Общество с ограниченной ответственностью «ЗИК» (ООО «ЗИК»)
ИНН 7705628580
Адрес: 117342, г. Москва, ул. Бутлерова, д. 17, оф. Эт. 18, к 2-4, 6
Тел.: +7 (495) 775-05-30, факс: +7 (495) 775-05-31
E-mail: info@sick.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7а
Тел.: +7 (843) 272-70-62, факс: +7 (843) 272-00-32
E-mail: vniirpr@bk.ru
Web-сайт: www.vniir.org
Принцип действия расходомеров основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода.
Конструктивно расходомер в стандартном исполнении включает в себя один, два или четыре врезных приемопередающих блока FLSE100 (для передачи, приема и обработки ультразвуковых импульсов, обработки сигналов и вычисления объемного расхода газа при рабочих условиях) и один блок обработки данных - MCU(MCUP) (для обработки сигналов от приемопередающих блоков, управления системными функциями, вычисления объемного расхода и объема газа при стандартных условиях, массового расхода и массы пара и газа, хранения данных, приема и выдачи внешних сигналов). Блок MCU (MCUP) обеспечивает подключение и обработку данных с трех измерительных точек. Исполнение расходомера без MCU (MCUP) в составе позволяет передавать данные объемного расхода газа при рабочих условиях в системы верхнего уровня по интерфейсу RS485 или другим по запросу. Расходомер управляется с помощью меню и клавиш, расположенных на передней панели MCU(MCUP), а также удаленно через имеющиеся интерфейсы связи. На жидкокристаллическом дисплее MCU(MCUP) отображаются сообщения системы самодиагностики, результаты измерений и вычислений, данные архива, показания внешних датчиков. Дополнительное оборудование, в зависимости от модели расходомера, может включать в себя фланцы с патрубками (для монтажа приемопередающих блоков), готовый измерительный участок трубопровода с предустановленными фланцами с патрубками; узел подачи продувочного воздуха, монтируемый отдельно или в блоке MCU(MCUP), который обеспечивает охлаждение и защиту приемопередающих блоков от загрязнения (только для не взрывозащищенных моделей).
Конструкция приемопередающих блоков расходомеров может различаться в зависимости от параметров рабочего процесса. В таблице 1 приведены типы приемопередающих блоков.
Общий вид расходомеров представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа представлена на рисунках 3 и 4.
Таблица 1 - Типы приемопередающих блоков
|
Тип приемопередающего блока FLOWSIC100 FLSE100 |
Диапазон рабочей температуры газа, °С |
Рекомендованный угол установки к оси трубы |
Внутренний диаметр трубопрово да, м6) |
Максимальная концентрация пыли в газе, при ст. усл., г/м3 |
Рабочее избыточ ное давление га за, кПа | |
|
CEMS |
PM |
от -40 до +450 |
от 45 до 60 °5) |
от 0,35 до 2,5 |
1 |
±3 ±101) |
|
PH |
от 0,7 до 8,7 |
100 | ||||
|
от 0,7 до 3 |
>100 | |||||
|
PHS |
от 1,4 до 11,3 |
100 | ||||
|
от 1,4 до 3,5 |
>100 | |||||
|
M |
от -40 до +260 |
от 0,15 до 3,4 от 0,15 до 1,72) |
1 |
±10 | ||
|
H |
от 1,4 до 13 от 1,4 до 4,32) |
100 | ||||
|
PR |
45 ° |
>0,4 |
1 | |||
|
PR AC |
от -40 до +350 |
>0,4 |
1 | |||
|
SA |
от -40 до +150 |
от 45 до 60 °5) |
от 0,15 до 1,7 |
1 | ||
|
SD | ||||||
|
M AC |
от -40 до+450 |
от 0,14 до 3,4 |
1 | |||
|
H AC |
от 1,4 до 11,3 |
100 | ||||
|
P |
от -40 до +260 |
от 0,15 до 1,7 |
1 |
от -5 до +16004) | ||
|
PROCESS |
EXZ2 | |||||
|
EXZ2 RE | ||||||
|
FLARE |
EX S, EX S RE |
от -70 до +1803) |
90 ° |
от 0,1 до 0,6 |
1 | |
|
EX, EX RE |
75 ° |
от 0,2 до 1,8 |
1 | |||
|
EXPR, EXPR RE |
>0,3 |
1 | ||||
|
Примечания
Высокотемпературное исполнение:
Низкотемпературное исполнение: от -196 до +100 °С (увеличение диапазона по запросу)
| ||||||
Рисунок 1 - Общий вид - FLOWSIC100 Process и FLOWSIC100 CEMS
Рисунок 2 - Общий вид - FLOWSIC100 Flare
Место для пломбирования
Рисунок 3 - Пломбирование блока обработки данных (MCU(MCUP))
Рисунок 4 - Пломбирование приемопередающего блока (FLSE100)
В расходомерах предусмотрена возможность измерения расхода газа как в прямом, так и в обратном направлениях (в реверсивном режиме), а также автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин.
Предусмотрена возможность осуществлять замену пары приемопередающих блоков и MCU(MCUP) без дополнительной поверки, при условии повторной параметризации расходомера.
Вычислитель расхода блока обработки данных MCU(MCUP) обеспечивает вычисление объемного расхода и объема газа при стандартных условиях, массового расхода и массы газа и пара. Вычисление теплофизических свойств газовых смесей различного состава, осуществляется по специальным методикам, утвержденным и аттестованным в установленном порядке.
Вычислитель также обеспечивает:
-
• формирование и хранение энергонезависимых архивов событий, измеренных и вычисленных значений (состав и глубина архивов гибко настраиваемые);
-
• сигнализацию отказов и превышения установленных пределов измерений подключенных внешних датчиков;
-
• передачу информации по имеющимся интерфейсам связи, в том числе с выводом на принтер;
-
• периодическое введение и регистрацию значений условно-постоянных величин;
-
• защиту от несанкционированного доступа к параметризации и архивам.
Все изменения конфигурируемых параметров или архивов автоматически протоколируются.
В расходомерах предусмотрен следующий стандартный набор устройств ввода/вывода:
-
• аналоговый выход - активный от 0 до 22 мА/от 2 до 22 мА/от 4 до 22 мА;
-
• два аналоговых входа - стандартный, без гальванической развязки от 0 до 20 мА - для подключения дополнительных датчиков (температуры, давления, влажности);
-
• четыре цифровых входа;
-
• пять цифровых выходов;
-
• интерфейсы USB1.1 и RS232 - для запроса результатов измерений, параметризации и обновления программно-аппаратного обеспечения;
-
• интерфейс RS485 - для подключения приемопередающих блоков.
При использовании опционального интерфейсного модуля:
-
• частотно/импульсный выход;
-
• интерфейс RS485;
-
• интерфейс Ethernet;
Протоколы передачи данных: MODBUS, Profibus DP, TCP/IP, HART, Foundation Fieldbus.
Опционально могут быть установлены дополнительные модули ввода/вывода аналоговых и цифровых сигналов.
Программное обеспечение, устанавливаемое на персональный компьютер (ПК), SOPAS ET предназначено для конфигурирования, параметризации и диагностики расходомера. Содержит процедурные модули предназначенные для проведения проверки технического состояния расходомера и его поверки, такие как DynamiX (модуль автоматического сбора и импорта данных расходомера), калькулятор скорости звука в среде и другие модули.
Алгоритмы вычислений расходомера базируются на программном обеспечении вычислителя расхода блока обработки данных MCU(MCUP) и предназначены для следующих задач:
-
• приведения измеренного объемного расхода и объема газа в рабочих условиях в объемный расход и объем газа при стандартных условиях, вычисление массового расхода и массы газа, пара;
-
• вычисления теплофизических свойств газа.
Стандартно реализованы следующие методики вычисления теплофизических свойств газов:
-
• для сухих и влажных многокомпонентных газовых смесей переменных составов, характерных для нефтяного газа, в газовой фазе и во флюидной области согласно методике ГСССД МР 113-03 «Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур от 263 до 500 К при давлениях до 15 МПа»;
-
• для углеводородных газовых смесей переменных составов определение молярной массы газа по скорости звука, температуре и давлению газа; вычисления массового расхода газа на основании данных о молярной массе и показателе адиабаты газа.
Таблица 3 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода газа при рабочих условиях м3/ч |
В зависимости от модели расходомера и диаметра измерительной линии |
|
Диапазон измерения скорости потока газа, м/с1-* |
от 0,03 до 120 |
|
Наименование характеристики |
Значение | ||
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях (в зависимости от скорости потока газа): |
Скорость потока газа, м/с | ||
|
0,03< Q <0,1 |
0,1< Q <0,3 |
Q>0,3 | |
|
При имитационном методе поверки: | |||
|
- однолучевое исполнение |
±5,0 |
±3,5 |
±2,0 ±(1,5)2) |
|
- двулучевое исполнение |
±3,0 |
±2,5 |
±1,5 ±(1,0)2) |
|
При поверке на поверочной установке: | |||
|
- однолучевое исполнение |
±3,0 |
±2,0 |
±1,5 |
|
- двулучевое исполнение |
±2,0 |
±1,0 |
±1,0 |
|
Пределы допускаемой относительной погрешности расходомера при вычислении массового расхода пара, газа, объемного расхода и объема газа, приведенных к стандартным условиям, %4) |
±0,005 | ||
|
Пределы допускаемой относительной погрешности измерения времени, % |
±0,01 | ||
|
Пределы допускаемой абсолютной погрешности по каналу ввода аналоговых сигналов, мА |
0,016 | ||
|
Пределы допускаемой абсолютной погрешности по каналу вывода аналоговых сигналов, мА |
±0,04 | ||
|
Напряжение питания, В:
|
от 90 до 250 от 22 до 28 | ||
|
Потребляемая мощность, Вт, не более:
|
20 75 | ||
|
Диапазон температур окружающей среды, °С1)
|
от - 50 до +70 от - 40 до +60 от - 20 до +40 | ||
|
Максимальная относительная влажность окружающей среды, % |
95 | ||
|
Атмосферное давление, кПа |
от 84 до 106,7 | ||
|
Масса (в зависимости от модели расходомера), кг, не более:
|
от 3 до 6 от 5 до 14 | ||
|
Габаритные размеры (в зависимости от модели исполнения):
|
приведены в эксплуатационной документации (различаются в зависимости от модели исполнения и условий применения) | ||
|
Степень защиты от проникновения пыли, влаги и твердых тел по ГОСТ 14254-96
|
IP65/IP67 IP20/IP65/IP66 IP54 | ||
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
15 |
|
Максимальная длина кабельных линий между приемопередающими блоками и блоком обработки данных, м |
1000 |
|
Примечания: При установке приемопередающих блоков на существующем трубопроводе требуется соблюдение следующих условий: отклонение от соосности не более ±4,9 мм; ошибка при измерениях угла установки ±0,5 °, измерительного расстояния ±0,5 %, площади сечения ±0,5 %.
| |
