Номер по Госреестру СИ: 71392-18
71392-18 Анализаторы пыли
(FW мод. FW101-Ex, FWE200DH, FW300-Ex)
Назначение средства измерений:
Анализаторы пыли FW моделей FW101-Ex, FWE200DH, FW300-Ex (далее - анализаторы) предназначены для автоматических непрерывных измерений массовой концентрации взвешенных частиц в пылегазовых потоках стационарных источников загрязнения окружающей среды.

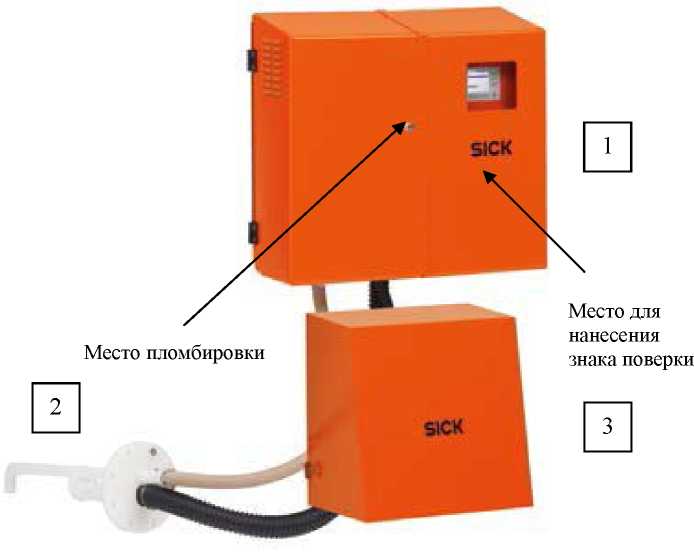

Внешний вид.
Анализаторы пыли
Рисунок № 1

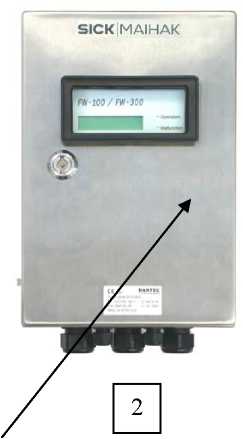

Внешний вид.
Анализаторы пыли
Рисунок № 2

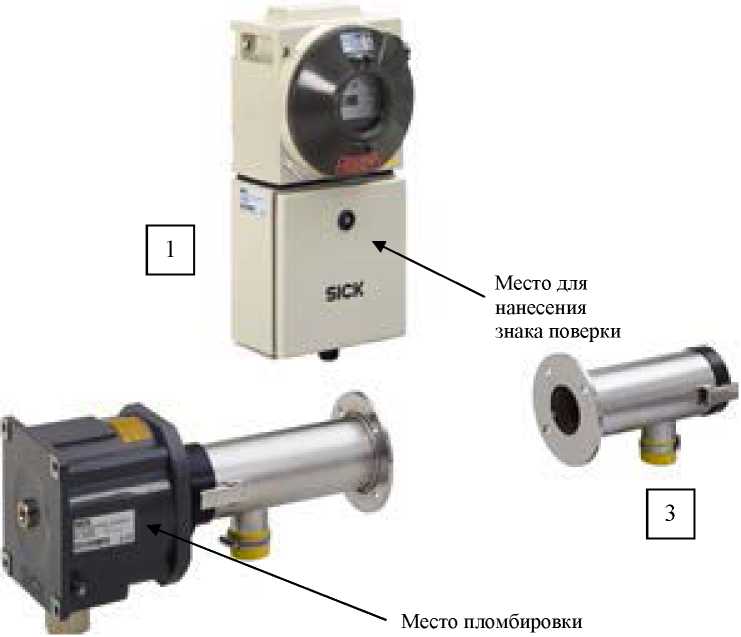

Внешний вид.
Анализаторы пыли
Рисунок № 3

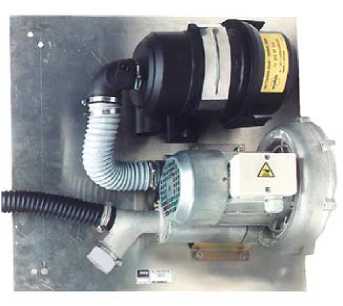

Внешний вид.
Анализаторы пыли
Рисунок № 4
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 01.06.2024
Номер записи - 167472
ID в реестре СИ - 396356
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, модели FWE200DH, модели FW101-Ex, мод. FWE200DH, FWE200DH, FW101-Ex, FW мод. FW300-Ex,
Производитель
Изготовитель - Фирма "SICK AG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 43
Выдано извещений - 1
Кол-во периодических поверок - 30
Кол-во средств измерений - 13
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1072 от 2018.06.01 Об утверждении типов средств измерений
№171 от 2023.01.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Анализаторы пыли (FW мод. FW101-Ex, FWE200DH, FW300-Ex)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
71392-18 Анализаторы пыли (FW мод. FW101-Ex, FWE200DH, FW300-Ex) Фирма "SICK AG" (ГЕРМАНИЯ ) |
60683-15 Анализаторы точки росы (Hygrovision-BL) ООО «НПО «Вымпел» (РОССИЯ Московская область,г. Дедовск) |
|
71392-18 Анализаторы пыли (FW мод. FW101-Ex, FWE200DH, FW300-Ex) Фирма "SICK AG" (ГЕРМАНИЯ ) |
68008-17 Пылемеры (СОМ-16) АО "Проманалитприбор" (РОССИЯ г.Бердск) |
|
71392-18 Анализаторы пыли (FW мод. FW101-Ex, FWE200DH, FW300-Ex) Фирма "SICK AG" (ГЕРМАНИЯ ) |
60700-15 Измерители (ИКВЧ-М) ФГУП "Смоленское ПО "Аналитприбор" (РОССИЯ г.Смоленск) |
Все средства измерений ФГУП "Смоленское ПО "Аналитприбор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16819-02 01.04.2007 |
Измерители скорости газа, Flowsick 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
16820-03 01.12.2008 |
Газоанализаторы, GM 31 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22599-02 01.04.2007 |
Газоанализаторы, GM 901 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22600-02 01.04.2007 |
Газоанализаторы, GM 35 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22601-02 01.04.2007 |
Системы газоаналитические, MCS 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22601-14 28.08.2019 |
Системы газоаналитические, MCS 100 Е мод. MCS 100 E HW, MCS 100 E PD, MCS 100 E CD Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
22602-02 01.04.2007 |
Системы газоаналитические, MCI 900 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22603-02 01.04.2007 |
Анализаторы пыли, FW 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22604-02 01.04.2007 |
Анализаторы пыли, OMD 41 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22605-02 01.04.2007 |
Системы газоаналитические модульные, S 700 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
25651-03 01.10.2008 |
Газоанализаторы, EuroFID Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
25651-10 |
Газоанализаторы, EuroFID Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
28501-05 |
Система газоаналитическая, АСКВ Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
36104-16 12.05.2021 |
Газоанализаторы, SIDOR Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36105-14 28.08.2019 |
Анализаторы общего органического углерода, TOCOR 700 мод. TOCOR 700 TH, TOCOR 700 UV Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36575-07 |
Анализаторы пыли, FWE 200 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
38950-08 01.11.2013 |
Системы измерения массы и габаритных размеров, APACHE ppc Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43980-10 01.04.2025 |
Расходомеры газа ультразвуковые, FLOWSIC 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
43981-11 22.08.2026 |
Счетчики газа ультразвуковые, FLOWSIC 600 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
45539-10 28.07.2026 |
Газоанализаторы, GM 32 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
45955-10 28.07.2021 |
Анализаторы пыли, DUSTHUNTER мод. T50, T100, T200, SF100, SP100, SB50, SB100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
46284-10 28.07.2021 |
Газоанализаторы, GMS800 (мод. GMS810, GMS811, GMS815P, GMS820P, GMS830, GMS831) Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
46406-11 01.03.2016 |
Системы определения массы и габаритных размеров, APACHE Conveyor APA185 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57730-14 25.06.2019 |
Системы отбора пыли, Gravimat SHC 500 мод. 501 и 502 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57777-14 02.07.2019 |
Счетчики газа ультразвуковые, FLOWSIC500 CIS Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
7 лет |
|
59296-14 14.10.2024 |
Счетчики газа ультразвуковые, FLOWSIC300 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
61318-15 11.08.2026 |
Газоанализаторы, GM700, GMЕ700 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61791-15 02.10.2020 |
Контроллеры-вычислители расхода газа, FLOW-X Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
62182-15 03.11.2021 |
Газоанализаторы кислорода, ZIRKOR 302 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63294-16 01.03.2021 |
Комплексы для измерений габаритных размеров и объема, VMS, DWS Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65334-16 06.10.2026 |
Газоанализаторы, GM35 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
66002-16 16.12.2026 |
Системы газоаналитические модульные, S700 мод. S710, S711, S715, S720 Eх и S721 Ex Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67286-17 14.04.2027 |
Анализаторы кислорода, TRANSIC111LP, TRANSIC151LP Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71392-18 01.06.2024 |
Анализаторы пыли, FW мод. FW101-Ex, FWE200DH, FW300-Ex Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71779-18 09.07.2024 |
Анализаторы фотометрические, MCS300P Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73357-18 04.12.2024 |
Расходомеры ультразвуковые, DOSIC, FFU Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года - для мод. FFU; 4 года - для мод. DOSIC |
|
73309-18 04.12.2024 |
Датчики давления, PBS, PHT, PBSH, PFT, PBT Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
76063-19 12.09.2024 |
Газоанализаторы тоннельные, VICOTEC320 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76581-19 18.11.2024 |
Измерители скорости воздушного потока ультразвуковые, FLOWSIC 200 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
76825-19 10.12.2024 |
Комплексы газоаналитические, MCS Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77558-20 19.02.2025 |
Счетчики газа ультразвуковые, FLOWSIC500 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
7 лет |
|
78076-20 22.04.2025 |
Системы измерительные контура, скорости и объемного расхода насыпного продукта, Bulkscan Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
78993-20 |
Анализатор фотометрический, MCS300P-Ex Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
82469-21 28.07.2026 |
Газоанализаторы, GMS800 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Кто поверяет Измерители (ИКВЧ-М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 27 | 8 | 14 | 1 | 22 | 8 | 14 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 8 | 0 | 8 | 0 | 8 | 0 | 8 |
Стоимость поверки Измерители (ИКВЧ-М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное и автономное программное обеспечение (ПО). Встроенное ПО состоит из двух модулей и инсталлировано на измерительный блок и блок управления. Встроенное ПО используются для выполнения измерений, сбора, обработки, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации. Автономное ПО инсталлируется на персональный компьютер. Автономное ПО используются для управления анализаторами, сбора, обработки, отображения, хранения результатов измерений. Уровень защиты ПО «средний» в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.
Идентификационные данные программного обеспечения приведены в таблицах 1 - 3.
Таблица 1 - Идентификационные данные ПО для модели FW101-Ex
|
Идентификационные данные (признаки) |
Значение в зависимости от типа ПО | |
|
Встроенное |
Автономное | |
|
Идентификационное наименование ПО |
YMX3 |
MEPA-FW |
|
Номер версии (идентификационный номер) ПО |
не ниже 03001130 |
не ниже 9 |
Таблица 2 - Идентификационные данные ПО для модели FWE200DH
|
Идентификационные данные (признаки) |
Значение в зависимости от типа ПО | |
|
Встроенное |
Автономное | |
|
Идентификационное наименование ПО |
DH SP200 |
SOPAS ET |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.02 |
не ниже 2.38.3 |
Таблица 3 - Идентификационные данные ПО для модели FW300-Ex
|
Идентификационные данные (признаки) |
Значение в зависимости от типа ПО | |
|
Встроенное |
Автономное | |
|
Идентификационное наименование ПО |
YMX3 |
MEPA-FW |
|
Номер версии (идентификационный номер) ПО |
не ниже 03031119 |
не ниже 9 |
Знак утверждения типа
Знак утверждения типананосится на корпус анализатора с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам пыли FW моделей FW101-Ex, FWE200DH, FW300-Ex
Приказ № 425 от 07.12.2012 Министерства природных ресурсов и экологии Российской Федерации «Об утверждении перечня измерений, относящихся к сфере государственного Регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений».
ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП 242-2201-2018 «Анализаторы пыли FW моделей FW101-Ex, FWE200DH, FW300-Ex. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 19 марта 2018 г.
Основные средства поверки:
- рабочий эталон единицы массово6й концентрации частиц в аэродисперсных средах с относительной погрешностью не более ±10 % в соответствии с ГОСТ Р 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
- рабочий эталон единицы светового коэффициента пропускания в диапазоне значений от 5 до 95 % с относительной погрешностью не более ±2,5 % на основе комплекта светофильтров SICK Dusthunter в соответствии с ГОСТ 8.557-2007 «ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм»;
- рабочий эталон единицы светового коэффициента пропускания в диапазоне значений от 5 до 95 % с относительной погрешностью не более ±2,5 % на основе комплекта светофильтров SICK FW300 в соответствии с ГОСТ 8.557-2007 «ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус анализатора и (или) на свидетельство о поверке.
Изготовитель
SICK AG, Германия
Адрес: Erwin-Sick-Str. 1, 79183 Waldkirch, Germany
Телефон: +49 (7641) 469-0
Факс: +49 (7641) 469-1149
Web-сайт: www.sick.com
E-mail: info.pa@sick.de
Заявитель
Общество с ограниченной ответственностью «ЗИК» (ООО «ЗИК»)
ИНН 7705628580
Адрес: 117342, г. Москва, ул. Бутлерова, д. 17
Телефон: +7 (495) 775-05-30; факс: +7 (495) 775-05-36
Web-сайт: www.sick.ru
E-mail: info@sick.ru
Испытательный центр
Федеральные государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия анализаторов - оптический. Оптическое излучение от источника направляется в анализируемый пылегазовый поток со взвешенными частицами пыли. Рассеянное (в моделях FW101-Ex, FWE200DH) или пропускаемое (в модели FW300-Ex) частицами излучение регистрируется приёмником. Изменение интегральной интенсивности зарегистрированного излучения, обусловленное наличием частиц пыли, пропорционально массовой концентрации пыли в потоке.
Анализаторы модели FW101-Ex конструктивно состоят из нескольких блоков: измерительного блока FWSE101-Ex, блока управления AK1-Ex, воздушного блока SLV5.
Измерительный блок FWSE101-Ex состоит из зонда, помещаемого в газоход, и электронного блока; включает в себя оптическую систему (источник и приёмник излучения) и электронную систему обработки. Блок выпускается в нескольких исполнениях, отличающихся следующими параметрами: материал зонда в зависимости от агрессивности и температуры анализируемой среды (не более 220 или 400 °С), длина зонда (435 или 735 мм).
Блок управления AK1-Ex содержит электронную плату и ЖК-дисплей. Предусмотрена передача данных через аналоговые и цифровые выходы и цифровой интерфейс RS-232.
С целью очистки оптических поверхностей измерительного блока FWSE101-Ex при эксплуатации предусмотрено подключение воздушного блока SLV5.
Электрическое питание измерительного блока FWSE101-Ex осуществляется от блока управления AK1-Ex, питающегося от сети переменного тока (опционально от сети постоянного тока); воздушного блока SLV5 - от трёхфазной сети переменного тока.
Блоки анализаторов модели FW101-Ex выпускаются в двух взрывозащищённых исполнениях для различных взрывоопасных зон. В зависимости от исполнения наименование модели FW101-Ex может содержать дополнительные цифровые и/или буквенные символы.
Анализаторы модели FWE200DH предназначены для выполнения измерений массовой концентрации взвешенных частиц во влажных пылегазовых потоках (температура ниже точки росы) и конструктивно состоят из нескольких блоков: комбинированного пробоотборного зонда, помещаемого в газоход, блока управления и измерения, воздушного блока SLV7-1.
Анализируемая проба отбирается через комбинированный пробоотборный зонд и поступает в блок управления и измерения, где выполняется её нагрев и осушка, измерение массовой концентрации пыли, отвод в газоход через комбинированный пробоотборный зонд. Отбор и отвод анализируемой пробы осуществляется посредством эжекции, создаваемой воздушным блоком SLV7-1.
Комбинированный пробоотборный зонд выпускается в нескольких исполнениях, отличающихся следующими параметрами: материал зонда в зависимости от агрессивности и температуры анализируемой среды, длина зонда. Для обеспечения изокинетичности отбора зонд комплектуется сменными пробоотборными соплами различных диаметров.
Блок управления и измерения содержит следующие элементы: узел пробоподачи, термоциклон, оптический модуль, эжектор для подключения воздушного блока SLV7-1, электронный блок. Элементы размещаются на монтажной панели и закрываются погодозащитным кожухом. Электронный блок содержит электронную плату и ЖК-дисплей с кнопками. Предусмотрена передача данных через аналоговые и цифровые выходы и цифровые интерфейсы RS-232, RS-485, Ethernet, USB.
Электрическое питание осуществляется от сети переменного тока.
Дополнительно анализаторы модели FWE200DH могут оснащаться дистанционным блоком управления, узлом обратной промывки, обогреваемым шлангом для отбора пробы, интерфейсным модулем (Modbus TCP, Ethernet тип 1 или Profibus DP). В зависимости от исполнения наименование модели FWE200DH может содержать дополнительные цифровые и/или буквенные символы.
Анализаторы модели FW300-Ex конструктивно состоят из нескольких блоков: измерительного блока FWSE300-Ex, отражателя FW-R-055, блока управления AK1-Ex, воздушного блока SLV5.
Измерительный блок FWSE300-Ex включает в себя оптическую систему (источник и приёмник излучения) и электронную систему обработки. Блок выпускается в двух исполнениях, предназначенных для установки в газоходы диаметрами сечения от 0,5 до 2 м и от 1,5 до 8 м соответственно. Блок оснащён взрывозащищённым корпусом.
Отражатель FW-R-055 предназначен для отражения падающего оптического излучения обратно на измерительный блок. Отражатель выпускается в двух исполнениях: с неподвижным отражателем (FW-R-055-F) и поворотным отражателем (FW-R-055-D), оснащённым электроприводом и взрывозащищённым корпусом.
Блок управления AK1-Ex содержит электронную плату и ЖК-дисплей. Предусмотрена передача данных через аналоговые и цифровые выходы и цифровой интерфейс RS-232.
С целью очистки оптических поверхностей измерительного блока FWSE300-Ex и отражателя исполнения FW-R-055-D при эксплуатации предусмотрено подключение воздушного блока SLV5.
Электрическое питание измерительного блока FWSE300-Ex и отражателя исполнения FW-R-055-D осуществляется от блока управления AK1-Ex, питающегося от сети переменного тока (опционально от сети постоянного тока); воздушного блока SLV5 - от трёхфазной сети переменного тока.
В зависимости от исполнения наименование модели FW300-Ex может содержать замещающие и/или дополнительные цифровые и/или буквенные символы.
Результаты измерений представляются в единицах массовой концентрации пыли (мг/м3) после проведения градуировки на месте эксплуатации (например, в соответствии с ГОСТ Р ИСО 9096-2006 «Выбросы стационарных источников. Определение массовой концентрации твёрдых частиц ручным гравиметрическим методом»).
Анализаторы моделей FW101-Ex, FW300-Ex соответствуют требованиям Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Анализаторы могут быть включены в состав автоматизированных систем по контролю за составом загрязняющих веществ и объёмом или массой их выбросов в атмосферный воздух.
Общий вид анализаторов, места пломбировки и нанесения знака поверки изображены на рисунках 1 - 3.
Место пломбировки
SICK|MAIHAK
Место для нанесения знака поверки
3
На рисунке: 1 - измерительный блок FWSE101-Ex; 2 - блок управления AK1-Ex22; 3 - воздушный блок SLV5
Рисунок 1 - Общий вид анализатора пыли FW модели FW101-Ex
На рисунке: 1 - блок управления и измерения; 2 - комбинированный пробоотборный зонд; 3 - воздушный блок SLV7-1
Рисунок 2 - Общий вид анализатора пыли FW модели FWE200DH
2
1
3
Место для нанесения знака поверки
Место пломбировки
I -
'2
<3
Г _ I
На рисунке: 1 - блок управления AK1-Ex22; 2 - измерительный блок FWSE300-Ex; 3 - отражатель FW-R-055 Рисунок 3 - Общий вид анализатора пыли FW модели FW300-Ex
Комплектность анализаторов приведена в таблице 6.
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор пыли FW 1) |
- |
1 шт. |
|
Комплект принадлежностей 2) |
- |
1 комп. |
|
Комплект эксплуатационной документации 2) |
- |
1 комп. |
|
Методика поверки |
МП 242-2201-2018 |
1 экз. |
|
1) Анализаторы могут поставляться в комплекте с дополнительными устройствами. | ||
|
2) Комплекты принадлежностей и эксплуатационной документации согласовываются | ||
|
при заказе. | ||
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны показаний массовой концентрации пыли, мг/м3:
|
от 0 до 200 от 0 до 12000 |
|
Диапазоны измерений массовой концентрации пыли, мг/м3:
|
от 0,5 до 15 включ. св. 15 до 200 от 15 до 1500 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации пыли, % |
±20 |
|
Диапазон показаний коэффициента светопропускания, % |
от 0 до 100 |
|
Диапазон измерений коэффициента светопропускания, % |
от 5 до 95 |
|
Пределы допускаемой относительной погрешности измерений коэффициента светопропускания, % |
±5 |
|
Примечание - Метрологические характеристики установлены с применением тестового аэрозоля. | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания: - модели FW101-Ex и FW300-Ex - блок управления исполнений AK1-Ex/AK1-Ex22 - напряжение сети переменного тока, В |
230±23 |
|
- частота сети переменного тока, Гц |
50±1 |
|
- напряжение сети постоянного тока, В |
24 |
|
(опция для исполнения AK1-Ex22) - воздушный блок SLV5 - напряжение сети переменного тока, В |
230±23 |
|
- частота сети переменного тока, Гц |
50±1 |
|
- модель FWE200DH - напряжение сети переменного тока, В |
400±40 |
|
- частота сети переменного тока, Гц |
50±1 |
|
Потребляемая мощность, В-А, не более - модели FW101-Ex и FW300-Ex - блок управления исполнений AK1-Ex/AK1-Ex22 |
15 |
|
- воздушный блок SLV5 |
550 |
|
- модель FWE200DH (без опциональных блоков и устройств) |
1700 |
|
Габаритные размеры, мм, не более: - модель FW101-Ex: - измерительный блок FWSE101-Ex: - высота |
200 |
|
- ширина |
180 |
|
- длина (исполнение зонда 435/735 мм) |
700/1000 |
Продолжение таблицы 5
|
1 |
2 |
|
- модель FWE200DH: - комбинированный пробоотборный зонд | |
|
- длина (исполнение зонда 600/1200 мм) |
730/1330 |
|
- блок управления и измерения: | |
|
- высота |
722 |
|
- ширина |
286 |
|
- длина |
813 |
|
- воздушный блок SLV7-1: | |
|
- высота |
550 |
|
- ширина |
258 |
|
- длина |
550 |
|
- модель FW300-Ex: - измерительный блок FWSE300-Ex: | |
|
- высота |
200 |
|
- ширина |
191 |
|
- длина |
160 |
|
- отражатель FW-R-055-F (неподвижное исполнение): | |
|
- высота |
80 |
|
- ширина |
34 |
|
- длина |
80 |
|
- отражатель FW-R-055-D (поворотное исполнение): | |
|
- высота |
200 |
|
- ширина |
191 |
|
- длина |
160 |
|
- блок управления AK1-Ex/AK1-Ex22: | |
|
- высота |
493/300 |
|
- ширина |
180/155 |
|
- длина |
210/200 |
|
- воздушный блок SLV5: | |
|
- высота |
550 |
|
- ширина |
258 |
|
- длина |
550 |
|
Масса, кг, не более: - модель FW101-Ex: | |
|
- измерительный блок FWSE101-Ex (зонд 435/735 мм) |
0,6/11,9 |
|
- модель FWE200DH: | |
|
- комбинированный пробоотборный зонд |
15 |
|
- блок управления и измерения |
65 |
|
- воздушный блок SLV7-1 |
16 |
|
- модель FW300-Ex6 | |
|
- измерительный блок FWSE300-Ex |
4,6 |
|
- отражатель FW-R-055-F (неподвижное исполнение) |
0,4 |
|
- отражатель FW-R-055-D (поворотное исполнение) |
4,7 |
|
- блок управления AK1-Ex/AK1-Ex22 |
13,3/4,9 |
|
- воздушный блок SLV5 |
18 |
Продолжение таблицы 5
|
1 |
2 |
|
Условия эксплуатации:
|
от -20 до +40 от -20 до +50 от -20 до +40 95 от 84 до 107 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
5000 |
|
Маркировка взрывозащиты:
|
2ExdellCT6 2ExdellCT6 1ExdllCT6 Х 1ExdllCT6 Х 2ExdellCT6 2ExellT4 |
|
Маркировка взрывозащиты от воспламенения горючей пыли |
DIP A22 Ta 80 °C |
|
Примечание - Блоки моделей без маркировки взрывозащиты располагаются вне взрывоопасной зоны. | |
