Номер по Госреестру СИ: 57730-14
57730-14 Системы отбора пыли
(Gravimat SHC 500 мод. 501 и 502)
Назначение средства измерений:
Система отбора пыли Gravimat SHC 500 модели 501 и 502 предназначена для изокинетического отбора на аэрозольные фильтры взвешенных частиц в организованных (пространственно ограниченных, т. е. протекающих в газоходах в виде труб круглого или прямоугольного сечения) стационарных газопылевых потоках и измерения объема отобранных проб воздуха, с целью последующего определения массовой концентрации взвешенных частиц гравиметрическим методом в соответствии с ГОСТ Р ИСО 9096.
Аналитический паспорт типа средства измерений
57730-14 — Системы отбора пыли
Gravimat SHC 500 мод. 501 и 502
Фирма "SICK AG"
ГЕРМАНИЯ
МПИ: 1 год
Действует
5
организаций17
владельцев1
версий54
Всего поверок
по агрегатам с 2010 года
1
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
5
Организаций-поверителей
эффективное число: 2
17
Владельцев СИ
эффективное число: 15.2
21
Экземпляров СИ
по агрегатам владельцев / организаций
81.5%
Периодические поверки
первичные: 5.6%
0%
Непригодность
0 извещений
81.5%
Поверки юрлиц
доля в общем объёме
4 372 ₽
Средневзвешенная цена
медиана: 4 502 ₽
100%
Покрытие ценами
расчётный известный объём: 27 012 ₽
2 015,0 лет
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
4 904
Концентрация поверителей
HHI; доля топ-5: 100%
658
Концентрация владельцев
HHI; доля топ-5: 42.9%
9
Модификаций
на графике — наиболее массовые
83%
Полнота данных
карточка, рынок, документы и связи
44
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 54 поверок; пик пришёлся на 2023 год (11).
- Последний завершённый год показал снижение на 30% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 19.6%.
- Рынок представлен 5 организациями; концентрация высокая (HHI 4904), доля топ-5 — 100%.
- В базе найдено 17 владельцев и 21 экземпляров СИ; доля пяти крупнейших владельцев — 42.9%.
- Средневзвешенная цена поверки — 4 372 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 27 012 руб.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 2 015,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 83%.
Документы и быстрые переходы
Пик активности: 2023 — 11
Долгосрочный CAGR: 19.6%
Активных версий: 1
Ценовой диапазон: 3 907–4 502 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО «АСКИНТЕХ» | Юридические лица | 2 | 8 | 4,00 |
| ООО "КВАРЦ ГРУПП" | Юридические лица | 2 | 5 | 2,50 |
| юридическое лицо | Юридические лица | 2 | 3 | 1,50 |
| ООО "ЗИК" | Юридические лица | 2 | 3 | 1,50 |
| Филиал ЦЛАТИ по Липецкой области ФГБУ "ЦЛАТИ по ЦФО" | Юридические лица | 1 | 5 | 5,00 |
| АО "СИБИАЦ" | Юридические лица | 1 | 5 | 5,00 |
| ОАО "ВТИ" | Юридические лица | 1 | 4 | 4,00 |
| ООО "ГРИНСИСТЕМС" | Юридические лица | 1 | 3 | 3,00 |
| Читинская генерация филиал ПАО «ТГК-14» | Юридические лица | 1 | 3 | 3,00 |
| ПАО "ТГК-14" | Юридические лица | 1 | 1 | 1,00 |
| Юр. Лицо | Юридические лица | 1 | 1 | 1,00 |
| Акционерное общество "ВСЕРОССИЙСКИЙ ДВАЖДЫ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ТЕПЛОТЕХНИЧЕСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ" | Юридические лица | 1 | 1 | 1,00 |
| АО "ЭННОВА" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Евротехлаб" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ЭНЕРГОТЕСТ" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ЭНЭР ИНЖИНИРИНГ" | Юридические лица | 1 | 1 | 1,00 |
| ООО ГК "КОНЦЕРН" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 4f92140c-49dc-256e-02f8-20251596b2ec | 57730-14 | 2020-05-07 | — | актуальная |
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Системы отбора пыли
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 25.06.2019
Номер записи - 148241
ID в реестре СИ - 370641
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
модели 501, модели 502, Gravimat SHC502, Gravimat SHC 502, Система отбора пыли Gravimat SHC 502, Gravimat SHC 500 мод. 502, мод. 501, мод. 502, нет модификации
Производитель
Изготовитель - Фирма "SICK AG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Казань — столица Республики Татарстан
Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.
Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.
В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.
В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.
Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 54
Выдано извещений - 0
Кол-во периодических поверок - 44
Кол-во средств измерений - 14
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№678 от 2023.03.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Композиты, конструкции и изделия из них" (ТК 497)
Наличие аналогов СИ: Системы отбора пыли (Gravimat SHC 500 мод. 501 и 502)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SICK AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16819-02 01.04.2007 |
Измерители скорости газа, Flowsick 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
16820-03 01.12.2008 |
Газоанализаторы, GM 31 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22599-02 01.04.2007 |
Газоанализаторы, GM 901 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22600-02 01.04.2007 |
Газоанализаторы, GM 35 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22601-02 01.04.2007 |
Системы газоаналитические, MCS 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22601-14 28.08.2019 |
Системы газоаналитические, MCS 100 Е мод. MCS 100 E HW, MCS 100 E PD, MCS 100 E CD Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
22602-02 01.04.2007 |
Системы газоаналитические, MCI 900 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22603-02 01.04.2007 |
Анализаторы пыли, FW 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22604-02 01.04.2007 |
Анализаторы пыли, OMD 41 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22605-02 01.04.2007 |
Системы газоаналитические модульные, S 700 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
25651-03 01.10.2008 |
Газоанализаторы, EuroFID Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
25651-10 |
Газоанализаторы, EuroFID Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
28501-05 |
Система газоаналитическая, АСКВ Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
36104-16 12.05.2021 |
Газоанализаторы, SIDOR Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36105-14 28.08.2019 |
Анализаторы общего органического углерода, TOCOR 700 мод. TOCOR 700 TH, TOCOR 700 UV Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36575-07 |
Анализаторы пыли, FWE 200 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
38950-08 01.11.2013 |
Системы измерения массы и габаритных размеров, APACHE ppc Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43980-10 01.04.2025 |
Расходомеры газа ультразвуковые, FLOWSIC 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
43981-11 22.08.2026 |
Счетчики газа ультразвуковые, FLOWSIC 600 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
45539-10 28.07.2026 |
Газоанализаторы, GM 32 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
45955-10 28.07.2021 |
Анализаторы пыли, DUSTHUNTER мод. T50, T100, T200, SF100, SP100, SB50, SB100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
46284-10 28.07.2021 |
Газоанализаторы, GMS800 (мод. GMS810, GMS811, GMS815P, GMS820P, GMS830, GMS831) Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
46406-11 01.03.2016 |
Системы определения массы и габаритных размеров, APACHE Conveyor APA185 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57730-14 25.06.2019 |
Системы отбора пыли, Gravimat SHC 500 мод. 501 и 502 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57777-14 02.07.2019 |
Счетчики газа ультразвуковые, FLOWSIC500 CIS Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
7 лет |
|
59296-14 14.10.2024 |
Счетчики газа ультразвуковые, FLOWSIC300 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
61318-15 11.08.2026 |
Газоанализаторы, GM700, GMЕ700 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61791-15 02.10.2020 |
Контроллеры-вычислители расхода газа, FLOW-X Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
62182-15 03.11.2021 |
Газоанализаторы кислорода, ZIRKOR 302 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63294-16 01.03.2021 |
Комплексы для измерений габаритных размеров и объема, VMS, DWS Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65334-16 06.10.2026 |
Газоанализаторы, GM35 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
66002-16 16.12.2026 |
Системы газоаналитические модульные, S700 мод. S710, S711, S715, S720 Eх и S721 Ex Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67286-17 14.04.2027 |
Анализаторы кислорода, TRANSIC111LP, TRANSIC151LP Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71392-18 01.06.2024 |
Анализаторы пыли, FW мод. FW101-Ex, FWE200DH, FW300-Ex Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71779-18 09.07.2024 |
Анализаторы фотометрические, MCS300P Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73357-18 04.12.2024 |
Расходомеры ультразвуковые, DOSIC, FFU Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года - для мод. FFU; 4 года - для мод. DOSIC |
|
73309-18 04.12.2024 |
Датчики давления, PBS, PHT, PBSH, PFT, PBT Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
76063-19 12.09.2024 |
Газоанализаторы тоннельные, VICOTEC320 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76581-19 18.11.2024 |
Измерители скорости воздушного потока ультразвуковые, FLOWSIC 200 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
76825-19 10.12.2024 |
Комплексы газоаналитические, MCS Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77558-20 19.02.2025 |
Счетчики газа ультразвуковые, FLOWSIC500 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
7 лет |
|
78076-20 22.04.2025 |
Системы измерительные контура, скорости и объемного расхода насыпного продукта, Bulkscan Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
78993-20 |
Анализатор фотометрический, MCS300P-Ex Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
82469-21 28.07.2026 |
Газоанализаторы, GMS800 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Системы отбора пыли (Gravimat SHC 500 мод. 501 и 502)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГАЗПРОМ ВНИИГАЗ" (РОСС RU.0001.310301) | 14 | 0 | 11 | 0 | 11 | 0 | 11 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 35 | 1 | 3 | 30 | 0 | 30 | 2 | 28 | |
| ООО "Научно-исследовательский институт природных газов и газовых технологий - Газпром ВНИИ (РОСС RU.0001.310301) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Системы отбора пыли (Gravimat SHC 500 мод. 501 и 502)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Прибор функционирует под управлением встроенного специализированного программного обеспечения SHC 500, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет все расчеты, связанные с обработкой сигналов первичных преобразователей, выполняет задачи самотестирования и осуществляет диалог с внешними устройствами.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ 3286-2010.
Автономное ПО SMP502 дублирует функции органов управления и индикации, расположенные на передней панели блока автоматики и предоставляет более удобный интерфейс общения пользователя с прибором, наглядное графического и табличное представления результатов измерений, простой и быстрый ввод данных с помощью клавиатуры, возможность сохранения результатов измерений в отдельных файлах в памяти компьютера. В памяти модели 501 может сохраняться автоматически до 48 протоколов, а в памяти модели 502 до 70 протоколов.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Встроенное П |
[О | |||
|
SHC 500 |
SHC 500 Ver 2.6 |
2.6 |
- |
- |
|
Автономное ПО | ||||
|
SMP 502 |
SMP500 Version 1.6 |
1.6 |
- |
- |
Лист № 3 Всего листов 5 Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель Руководства по эксплуатации методом компьютерной графики.
от 0,5 до 2,4;
± 1;
от 0,1 до 60;
± 3;
± 5;
от 77 до 125;
± 1;
от минус 30 до 700;
± 1;
± 3;
555х320х355
1000х65х65
24
7,3
110/240 В, 50/60 Гц;
400;
от минус 10 до 50;
от 2 до 48 м/с;
до 250 °С;
до 280 °С;
до 400 °С;
до 600 °С.
4000;
10.
прибора и титульный лист
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений описан в документах «Система отбора пыли Gravimat SHC 502. Руководство по эксплуатации» и «Система отбора пыли Gravimat SHC 501. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам измерения пыли Gravimat SHC 500 модели 501 и 502-
1. ГОСТ Р 8.618-2006 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа»;
-
2. ГОСТ Р ИСО 9096 «Выбросы стационарных источников. Определение массовой концентрации твердых частиц ручным гравиметрическим методом»;
-
3. РД 52.04.59-85 «Охрана природы. Атмосфера. Требования к точности контроля промышленных выбросов»;
-
4. Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП 242-1360-2012 «Системы отбора пыли Gravimat SHC 500 моделей 501 и 502. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 18 мая 2013 г.
Основные средства поверки: расходомер-счетчик газа РГТ-6 (№51713-12 в Госреестре СИ), Калибратор давления портативный Метран 517 (№ 39151-12 в Госреестре СИ), магазин сопротивлений МСР-63 (№ 2042-65 в Госреестре СИ).
Изготовитель
фирма "SICK AG", Германия.Адрес: Nimburger StraBe 11, D-79276 Reute, tel. +49/7641/469-0, fax + 49/7641/469-1149, http://www.sick.de
Лист № 5 Всего листов 5
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел: (812) 251-76-01, факс: (812) 713-01
14, e-mail: info@vniim.ru, http://www.vniim.ru,
Принцип действия приборов основан на принудительном прокачивании пробы воздуха через аэрозольный фильтр с помощью встроенного побудителя расхода (насоса). Значение объема отбираемой пробы рассчитывается на основании результатов измерений скорости отбора и времени.
Прибор автоматически контролирует выполнение условия изокинетического отбора пробы и, в случае необходимости, корректирует скорость отбора пробы. Одновременно с отбором пробы система отбора пыли Gravimat SHC 500 модели 501 и 502 проводит измерение основных параметров газопылевого потока (температура, относительное давление, скорость) для расчета объема отбираемой пробы и основных параметров окружающей среды (абсолютное давления, температура) для приведения значения объема к нормальным условиям.
Конструктивно прибор состоит из двух блоков: пробоотборного зонда и блока автоматики (рис. 1).

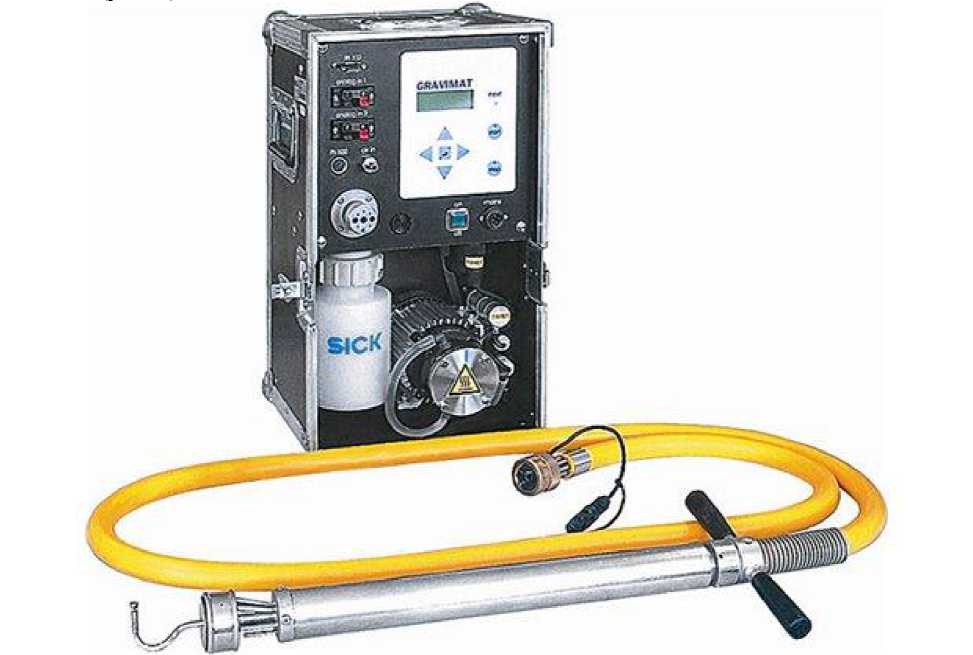

Рис.1. Внешний вид системы отбора пыли Gravimat SHC 500
Лист № 2 Всего листов 5 Пробоотборный зонд представляет собой стальную трубку с многоканальным шлангом. На одном конце трубки расположены входные отверстия приемников полного и статического давлений, датчик температуры, посадочное место для установки устройства внутренней фильтрации с фильтром (пылесборник). Передача давления от приемников к датчикам, расположенным в блоке автоматики, осуществляется с помощью многоканального шланга, который проложен внутри стальной трубки зонда и выходит с противоположного конца. Измерительная информация с датчиков давления используется для расчета скорости потока газа в месте установки пробоотборного зонда , скорости отбора пробы , определения пространственного положения зонда.
Блок автоматики предназначен для управления работой прибора, ввода параметров, индикации результатов измерений, сервисной диагностики, передачи данных на внешние устройства (компьютер, принтер) по интерфейсу RS 232 (только для модели 502). На передней панели блока расположены органы управления, жидкокристаллический индикатор, патентованный разъем для подключения многоканального шланга зонда, разъем для подключения кабеля датчика температуры, два аналоговых входа, разъем для кабеля питания.
Система отбора пыли Gravimat SHC 500 модели 502 отличается от 501 модели возможностью подключения к IBM PC-совместимому компьютеру и управления работой прибора с компьютера через экранное меню. Модель 502 поставляется вместе с автономным программным обеспечением SMP502. Описание работы с прибором при помощи программного обеспечения SMP502 приведено в разделе 4.2. руководства по эксплуатации.
Система отбора пыли Gravimat SHC 500 поставляется с набором сменных пылесборников на низкие (LC) и высокие (HC) концентрации с различными диаметрами входных отверстий, которые выбираются в зависимости от скорости газопылевого потока.
Комплектность поставки (стандартная) систем отбора пыли Gravimat SHC 500 модели 501 и 502 приведена в таблице 2.
Таблица 2.
|
№ п/п |
Наименование |
Количество |
|
1. |
Блок автоматики SHC501 или SHC502 |
1 шт. |
|
2. |
Пробоотборный зонд |
1 шт. |
Лист № 4
Всего листов 5
Продолжение Таблицы 2
|
3. |
Методика поверки № МП 242-1360-2012 |
1 экз. |
|
4. |
Руководство по эксплуатации |
1 экз. |
|
5. |
ЗИП |
1 компл. |
|
6. |
ПО SMP 502* |
1 экз. |
* только для модели 502
-
1. Диапазон измерений объемного расхода газа, м3/ч
-
2. Пределы допускаемой приведенной погрешности измерения объемного расхода газа, %
-
3. Диапазон измерений объема газа, м3
-
4. Пределы допускаемой относительной погрешности измерения объема газа при объемном расходе свыше 0,9 м3/ч, %
-
5. Пределы допускаемой относительной погрешности измерения объема газа при объемном расходе менее 0,9 м3/ч, %
-
6. Диапазон измерений абсолютного давления, кПа
-
7. Пределы допускаемой относительной погрешности измерения абсолютного давления, %
-
8. Диапазон измерений температуры газа, °С
-
9. Пределы допускаемой абсолютной погрешности измерения температуры газа в диапазоне от минус 30 до 250, °С
-
10. Пределы допускаемой абсолютной погрешности измерения температуры газа в диапазоне свыше 250 до 700, °С
-
11. Габаритные размеры ДхШхВ, мм, не более
блок автоматики
пробоотборный зонд
-
12. Масса, кг, не более
блок автоматики пробоотборный зонд
Электропитание от сети переменного тока
-
13. Потребляемая мощность, В • А, не более
-
14. Условия эксплуатации:
диапазон температуры окружающей среды, °С
-
15. Параметры газопылевого потока:
диапазон скоростей
значение температуры для стандартной конструкции при использовании 1.5 м удлинителя зонда без удлинителя зонда, с воздушным охлаждением зонда в специальном исполнении
-
16. Средняя наработка на отказ, ч
-
17. Средний срок службы прибора, лет
