Газоанализаторы серии GMS800 представляют собой модульные автоматические приборы непрерывного действия, состоящие из различных аналитических модулей.

Газоанализаторы GMS800 выпускаются в следующих модификациях:

• - GMS810 - базовая модель в 19-ти дюймовом корпусе, для установки в стойке, с блоком управления, степень защиты IP40;

• - GMS811 - экономный вариант исполнения GMS810 без собственного блока управления, применяется при одновременном размещении рядом с GMS810, для управления работой GMS811 используется блок управления GMS810;

• - GMS 815Р - корпус для настенного монтажа, степень защиты IP65, может изготавливаться в стандартном исполнении для использования в производственных помещениях с отсутствием потенциально взрывоопасных газов в окружающем воздухе, а также во взрывозащищенном исполнении для зоны 2 и 1;

• - GMS 820Р - корпус во взрывозащищенном исполнении со специальными встроенными клавишами управления, степень защиты IP65, для применения во взрывоопасной зоне 1;

• - GMS 830, GMS 831 - модели без собственного блока электропитания, дисплея и управляющих элементов, предназначенные для интегрирования в различные газоаналитические комплексы, степень защиты IP30.

Газоанализаторы серии GMS 800 имеют блочную конструкцию, что обеспечивает их ремонтопригодность на месте эксплуатации путем простой замены вышедших из строя блоков на новые без сложного ремонта. К числу основных блоков относятся: измерительные модули (до 3-х в одном газоанализаторе), блок управления, газовый модуль, обеспечивающий подачу пробы в измерительные модули, блок электропитания и блок вход-ных/выходных сигналов.

Работой газоанализатора управляет микропроцессор. Необходимые настройки и диагностика производятся с помощью системы меню, которое можно активировать посредством клавиатуры, расположенной на блоке управления, либо дистанционно через Ethernet и программу управления SOPAS ЕТ.

На ЖК дисплей выводится измерительная и сервисная информация, можно также просматривать журнал регистрации событий, хранящийся в памяти прибора. Калибровка систем может проводиться как в автоматическом, так и в ручном режиме с использованием поверочных газовых смесей и нулевых газов.

Стандартный блок входных/выходных сигналов имеет 4 измерительных аналоговых выхода 4-20 мА, 2 аналоговых входа 4-20 мА для подключения внешних датчиков, 8 управляющих контактов 48 В пост, тока и 8 дискретных входов для получения сигнальной и статусной информации о работе системы. Для передачи измерительной и статусной информации, удаленного управления, параметризации и диагностики с помощью программы SOPAS ЕТ используется подключение через интерфейс Ethernet, для связи с внешними устройствами используется CAN bus.

Результаты измерений могут быть представлены в единицах объемной - млн^-1, %, или в единицах массовой концентрации - мг/м³, г/м³.

В зависимости от условий применения и аналитической задачи газоанализаторы GMS 800 могут комплектоваться следующими измерительными модулями:

• - UNOR - недисперсионный инфракрасный фотометр, предназначенный для измерения концентрации одного компонента (может определять до 60 разных компонентов);

• - DEFOR - фотометр для измерения в ультрафиолетовой области спектра, до 3-х измеряемых компонентов одновременно. Высокая степень селективности достигается использованием интерференционных и газовых фильтров, выбором оптимальных длин волн измеряемой и сравнительной;

• - MULTOR - недисперсионный инфракрасный фотометр, предназначенный для одновременного измерения концентраций до трех различных компонентов, которые выбираются при заказе системы;

• - THERMOR - сенсор по теплопроводности, принцип действия которого основан на измерении разности теплопроводностей анализируемого и сравнительного газов. Модуль имеет коррозионно-стойкую измерительную ячейку;

• - OXOR-P и OXOR-E - парамагнитная и электрохимическая ячейки, предназначены для измерения содержания кислорода.

Газоанализаторы выпускаются, как во взрывозащищенном, так и в невзрывозащищенном исполнении.

Газоанализаторы имеют взрывозащищенное исполнение с маркировкой взрывозащиты 1ExPxIIT6 Х, 2ExPzIIT6 Х, ExnRIIT6 Х, 2ЕхёеПСТ6 Х.

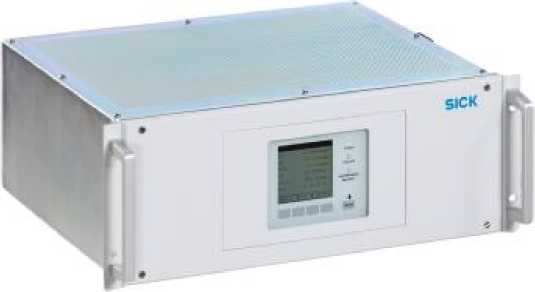

Рис. 1. Фотография внешнего вида газоанализатора GMS800 модель GMS810, GMS811.

*■ J7 ■                     (к*

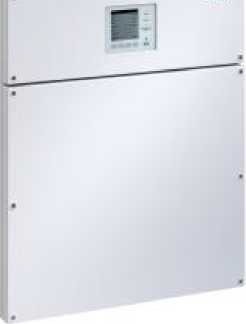

Рис. 2. Фотография внешнего вида газоанализатора GMS800 модель GMS815P.

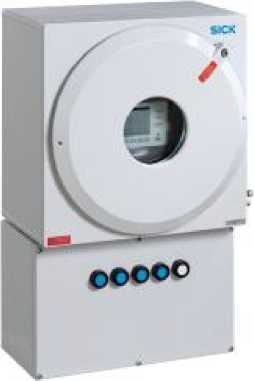

Рис. 3. Фотография внешнего вида газоанализатора GMS800 модель GMS820P.

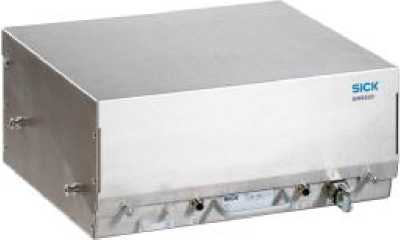

Рис. 4. Фотография внешнего вида газоанализатора GMS800 модель GMS830, GMS831

Газоанализатор GMS800 модели GMS810, GMS811, GMS815P, GMS820P, GMS830 или GMS831 (по заказу).

Руководство по эксплуатации - 1 экз.

Методика поверки - 1 экз.

Диапазон измерений и пределы допускаемых значений основной приведенной погрешности газоанализаторов приведены в таблице 2.

Таблица 2

Время прогрева и выхода на рабочий режим в зависимости от типа моде- от 30 до 120 лей, установленных в системах, мин, не более

Время установления показаний с, не более                                от 1 до 300

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °С, в долях от предела основной допускаемой погрешности                                                0,2

Пределы допускаемой дополнительной погрешности от изменения напряжения питания на каждые 22 В в долях от предела основной допускаемой погрешности

Пределы допускаемой дополнительной погрешности от изменения расхода газовой смеси на 0,2 дм³/мин в долях от предела основной допускаемой погрешности

Потребляемая мощность, В •А, не более

• - модели S810, S811, S815P, S820P

• - модели GMS830, GMS831

Габаритные размеры, мм, не более

• - модели GMS810/811                                               483x178x405

• - модель GMS815P                                                550x740x289

• - модель GMS820P                                                790x590x353

• - модель GMS830                                                 440x200x359

• - модель GMS831                                                 440x200x249

Масса, кг, не более

• - модели GMS810/811

• - модель GMS815P

• - модель GMS820P

• - модель GMS830

Модель GMS831

Условия эксплуатации:

• - температура окружающей среды, °С

модели GMS810, GMS811, GMS820P, GMS830, GMS831 модель GMS815P

• - относительна влажность, %
