Номер по Госреестру СИ: 57777-14
57777-14 Счетчики газа ультразвуковые
(FLOWSIC500 CIS)
Назначение средства измерений:
Счетчики газа ультразвуковые FLOWSIC500 CIS предназначены для измерений и вычислений объемного расхода, объема природного газа при рабочих и стандартных условиях.

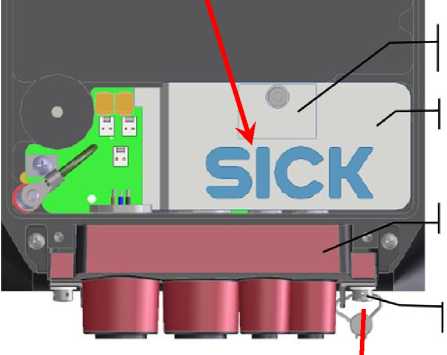

Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 1

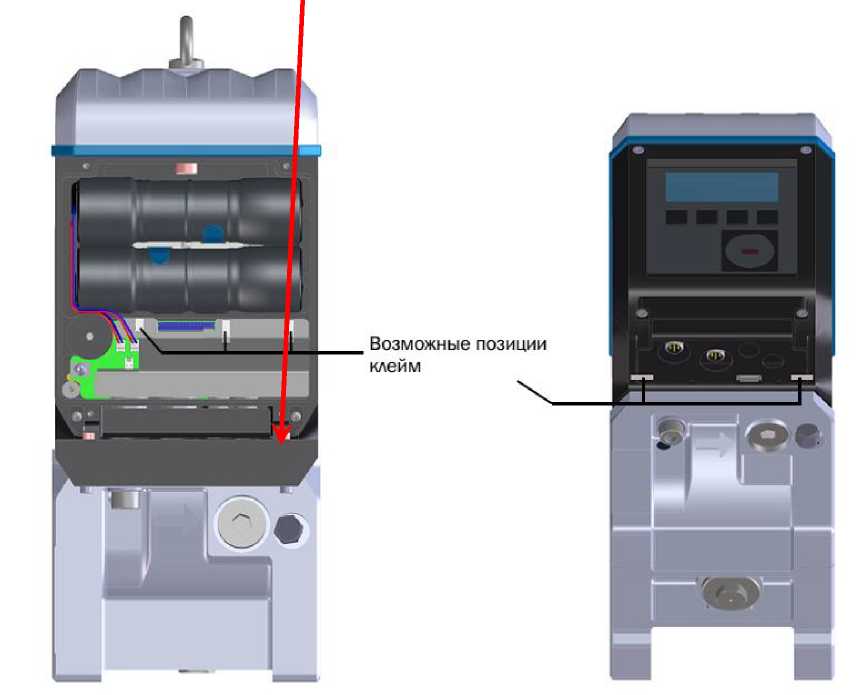

Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 2

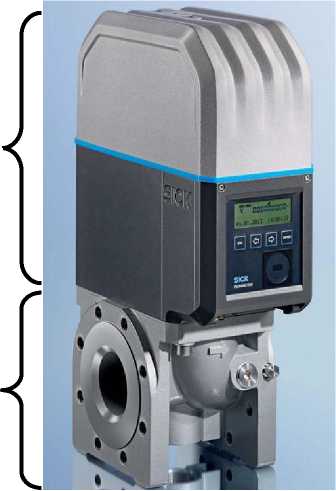

Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 3
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 02.07.2019
Номер записи -
ID в реестре СИ - 370696
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 7 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, FLOWSIC500 CIS G 500, FLOWSIC500 CIS, FLOWSIC 500 CIS, -,
Производитель
Изготовитель - Фирма "SICK AG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 25
Выдано извещений - 1
Кол-во периодических поверок - 14
Кол-во средств измерений - 10
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 2389 дн.
Приказы РСТ, где упоминается данный тип СИ
№2282 от 2017.10.30 О переоформлении свидетельства об утверждении типа средства измерений № 56013 "Счетчики газа ультразвуковые FLOWSIC500 CIS" и внесении изменений в описание типа
№3020 от 2019.12.18 О продлении срока действия свидетельств об утверждении типа средств измерений
№678 от 2023.03.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Композиты, конструкции и изделия из них" (ТК 497)
Наличие аналогов СИ: Счетчики газа ультразвуковые (FLOWSIC500 CIS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
57777-14 Счетчики газа ультразвуковые (FLOWSIC500 CIS) Фирма "SICK AG" (ГЕРМАНИЯ ) |
56432-14 Расходомеры-счётчики газа ультразвуковые (Turbo Flow UFG) Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН») (РОССИЯ Ростовская обл., Мясниковский р-он, с. Чалтырь) |
|
57777-14 Счетчики газа ультразвуковые (FLOWSIC500 CIS) Фирма "SICK AG" (ГЕРМАНИЯ ) |
60932-15 Счетчики газа (КТМ100 РУС) ООО "НПП КуйбышевТелеком-Метрология" (РОССИЯ п.г.т. Волжский, Самарская обл.) |
|
57777-14 Счетчики газа ультразвуковые (FLOWSIC500 CIS) Фирма "SICK AG" (ГЕРМАНИЯ ) |
75566-19 Счетчики газа ультразвуковые (КТМ700 РУС) Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология» (ООО «НПП КуйбышевТелеком-Метрология») (РОССИЯ пгт Волжский, Самарская обл.) |
|
57777-14 Счетчики газа ультразвуковые (FLOWSIC500 CIS) Фирма "SICK AG" (ГЕРМАНИЯ ) |
77155-19 Датчики расхода газа (DYMETIC-1223M) АО "Даймет" (РОССИЯ г.Тюмень) |
Все средства измерений АО "Даймет"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16819-02 01.04.2007 |
Измерители скорости газа, Flowsick 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
16820-03 01.12.2008 |
Газоанализаторы, GM 31 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22599-02 01.04.2007 |
Газоанализаторы, GM 901 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22600-02 01.04.2007 |
Газоанализаторы, GM 35 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22601-02 01.04.2007 |
Системы газоаналитические, MCS 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22601-14 28.08.2019 |
Системы газоаналитические, MCS 100 Е мод. MCS 100 E HW, MCS 100 E PD, MCS 100 E CD Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
22602-02 01.04.2007 |
Системы газоаналитические, MCI 900 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22603-02 01.04.2007 |
Анализаторы пыли, FW 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22604-02 01.04.2007 |
Анализаторы пыли, OMD 41 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22605-02 01.04.2007 |
Системы газоаналитические модульные, S 700 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
25651-03 01.10.2008 |
Газоанализаторы, EuroFID Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
25651-10 |
Газоанализаторы, EuroFID Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
28501-05 |
Система газоаналитическая, АСКВ Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
36104-16 12.05.2021 |
Газоанализаторы, SIDOR Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36105-14 28.08.2019 |
Анализаторы общего органического углерода, TOCOR 700 мод. TOCOR 700 TH, TOCOR 700 UV Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36575-07 |
Анализаторы пыли, FWE 200 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
38950-08 01.11.2013 |
Системы измерения массы и габаритных размеров, APACHE ppc Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43980-10 01.04.2025 |
Расходомеры газа ультразвуковые, FLOWSIC 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
43981-11 22.08.2026 |
Счетчики газа ультразвуковые, FLOWSIC 600 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
45539-10 28.07.2026 |
Газоанализаторы, GM 32 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
45955-10 28.07.2021 |
Анализаторы пыли, DUSTHUNTER мод. T50, T100, T200, SF100, SP100, SB50, SB100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
46284-10 28.07.2021 |
Газоанализаторы, GMS800 (мод. GMS810, GMS811, GMS815P, GMS820P, GMS830, GMS831) Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
46406-11 01.03.2016 |
Системы определения массы и габаритных размеров, APACHE Conveyor APA185 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57730-14 25.06.2019 |
Системы отбора пыли, Gravimat SHC 500 мод. 501 и 502 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57777-14 02.07.2019 |
Счетчики газа ультразвуковые, FLOWSIC500 CIS Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
7 лет |
|
59296-14 14.10.2024 |
Счетчики газа ультразвуковые, FLOWSIC300 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
61318-15 11.08.2026 |
Газоанализаторы, GM700, GMЕ700 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61791-15 02.10.2020 |
Контроллеры-вычислители расхода газа, FLOW-X Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
62182-15 03.11.2021 |
Газоанализаторы кислорода, ZIRKOR 302 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63294-16 01.03.2021 |
Комплексы для измерений габаритных размеров и объема, VMS, DWS Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65334-16 06.10.2026 |
Газоанализаторы, GM35 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
66002-16 16.12.2026 |
Системы газоаналитические модульные, S700 мод. S710, S711, S715, S720 Eх и S721 Ex Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67286-17 14.04.2027 |
Анализаторы кислорода, TRANSIC111LP, TRANSIC151LP Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71392-18 01.06.2024 |
Анализаторы пыли, FW мод. FW101-Ex, FWE200DH, FW300-Ex Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71779-18 09.07.2024 |
Анализаторы фотометрические, MCS300P Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73357-18 04.12.2024 |
Расходомеры ультразвуковые, DOSIC, FFU Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года - для мод. FFU; 4 года - для мод. DOSIC |
|
73309-18 04.12.2024 |
Датчики давления, PBS, PHT, PBSH, PFT, PBT Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
76063-19 12.09.2024 |
Газоанализаторы тоннельные, VICOTEC320 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76581-19 18.11.2024 |
Измерители скорости воздушного потока ультразвуковые, FLOWSIC 200 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
76825-19 10.12.2024 |
Комплексы газоаналитические, MCS Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77558-20 19.02.2025 |
Счетчики газа ультразвуковые, FLOWSIC500 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
7 лет |
|
78076-20 22.04.2025 |
Системы измерительные контура, скорости и объемного расхода насыпного продукта, Bulkscan Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
78993-20 |
Анализатор фотометрический, MCS300P-Ex Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
82469-21 28.07.2026 |
Газоанализаторы, GMS800 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Датчики расхода газа (DYMETIC-1223M)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "Эталон Регион Сервис" (ВСЕ-1490) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГАЗПРОМ ВНИИГАЗ" (РОСС RU.0001.310301) | 2 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО НПП "ИРВИС" (RA.RU.311654) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ООО "Метрологический центр СТП" (1799) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИР" (74) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НМОП" (RA.RU.311359) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "КАЛУГАГАЗТЕХЦЕНТР" (RA.RU.312391) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ГАЗПРОМ МЕЖРЕГИОНГАЗ СЕВЕР" (RA.RU.311617) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "СТЕК" (RA.RU.312080) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Датчики расхода газа (DYMETIC-1223M)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
9193 | 15639 |
|
ФБУ УРАЛТЕСТ Свердловская область |
35816 | 15639 |
|
ФБУ Томский ЦСМ Томская область |
1909 | 15639 |
Программное обеспечение
Алгоритмы вычислений предназначены для приведения измеренного объемного расхода и объема газа в рабочих условиях в объемный расход и объем газа при стандартных условиях , вычисления теплофизических свойств газа.
Стандартно реализованы методы вычисления коэффициента сжимаемости природного газа в соответствии ГОСТ 30319.2-2015. Дополнительно счетчик рассчитывает физические свойства природного газа по следующим алгоритмам:
-
• SGERG88
-
• AGA 8 Gross method 1
-
• AGA 8 Gross method 2
Возможен ввод в память вычислительного устройства фиксированного значения коэффициента сжимаемости, как условно-постоянной величины.
Счетчик поставляется в комплекте с автономным программным обеспечением аттестованном в установленном порядке: FLOWgate предназначенным для конфигурирования и диагностики счетчика, а также Engineeringtool FL500, для осуществления сервисных мероприятий, сбора данных при поверки и проведения процедуры контроля метрологических характеристик (КМХ).
Программное обеспечение счетчика не относящееся к Firmware такое, как: конфигурационные параметры, значения условно-постоянных величин, параметры хранения измеренной информации и другие метрологически значимые параметры определяемые, изменяемые, передаваемые в процессе эксплуатации защищены многоуровневой системой паролей доступа с обязательным протоколированием всех вмешательств. Целостность метрологически значимого ПО, не относящегося к Firmware, определяют по журналам событий и состояниям специально выделенных параметров конфигурации (таких как Metrology CRC), предназначенных для целей проверки целостности ПО в соответствии с руководством по эксплуатации.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
FLOWSIC500 CIS Firmware | |
|
Номер версии (идентификационный номер) ПО |
V 2.01.03 |
V 2.07.00 |
|
Цифровой идентификатор ПО |
0x93C4 |
0x1 С03 |
|
Алгоритм вычисления цифрового идентификатора |
CRC-16 CCITT | |
Уровень защиты ПО - высокий в соответствии с Р 50.2077-2014.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку ультразвукового счетчика газа фотохимическим способом, на титульный лист в верхнем левом углу руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа ультразвуковым FLOWSIC500 CIS
ГОСТ Р 8.618-2006 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа»
Техническая документация фирмы «SICK AG», Германия.
Поверка
Поверкаосуществляется по документу МП 0130-13-2014 «Инструкция. ГСИ. Счетчики газа ультразвуковые FLOWSIC500 CIS. Методика поверки», с изменением №1, утвержденным ФГУП «ВНИИР» 17 июля 2017 года.
Основные средства поверки:
- установка поверочная расходоизмерительная, диапазон задаваемого объемного
расхода должен соответствовать основному рабочему диапазону поверяемого счетчика, с пределом относительной погрешности (относительной расширенной неопределенностью) в основном диапазоне поверяемого счетчика ±0,3%.
- калибратор температуры ATC-156B фирмы AMETEK, диапазон воспроизводимых
температур от минус 50 до плюс 100 °С, пределы допускаемой абсолютной погрешности измерения температуры ±0,1°С либо камера тепла и холода, диапазон воспроизводимых температур от минус 40 до плюс 60, точность поддержания заданной температуры не хуже ±0,1°С (для случая со встроенным не демонтируемым датчиком температуры);
- калибратор давления РАСЕ фирмы «GE Druck», верхний предел измерений
1,6 МПа, пределы допускаемой относительной погрешности измерения давления ±0,1%;;
- задатчик давления (пневматический насос) с диапазоном задаваемого давления
соответствующим диапазону измеряемого давления счетчика;
- термометр по ГОСТ 28498-90, пределы допускаемой погрешности измерения
температуры не более ±0,1°С, диапазон измерения должен соответствовать диапазону измерения счетчика по каналу измерения температуры;
- калькулятор скорости звука, аттестованный в соответствующем порядке
FLOWSIC SOS calculator.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят в свидетельство о поверке или паспорт
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»Адрес: 420088, г.Казань, ул. 2-я Азинская, 7а
Тел.: +7(843) 272-70-62
Факс: +7(843) 272-0032
E-mail: office@vniir.org
Принцип действия счетчиков основан на измерении объемного расхода газа ультразвуковым методом: измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода. Счетчик может быть оснащен вычислителем расхода и встроенными либо внешними датчиками давления и температуры при помощи которых счетчик приводит измеренный объем и объемный расход к стандартным условиям.
Модификации счетчика:
-
• счетчик без встроенного вычислителя расхода;
-
• счетчик с вычислителем расхода и внешними датчиками давления и температуры;
-
• счетчик с вычислителем расхода и встроенными датчиками давления и температуры.
Конструктивно счетчик состоит из следующих составных частей:
-
• фланцевого адаптера (корпус счетчика), предназначенного для монтажа счетчика в измерительный трубопровод;
-
• измерительного картриджа, включающего:
o блок обработки информации,
o ультразвуковые приемо-передатчики основные и резервные,
o для модификации с вычислителем расхода измерительный картридж может включать в себя встроенные датчики температуры и давления.
Фланцевые адаптеры стандартно производятся с фланцами по ГОСТ 33259-2015 по запросу могут быть произведены в соответствии со стандартами ANSI, DIN и другими. Контроль присоединительного диаметра фланцевых адаптеров на соответствие входным/выходным участкам измерительного трубопровода ограничивается соответствием диаметра условного прохода (DN). Во фланцевом адаптере предусмотрены посадочные места для подключения внешних датчиков давления и температуры. Данные посадочные места заглушены в модификациях счетчика без встроенного вычислителя расхода и модификациях счетчика с датчиками давления и температуры, интегрированными в измерительный картридж. В последнем случае, посадочные места могут быть использованы для подключения эталонных датчиков давления и температуры для осуществления процедуры поверки каналов измерения давления и температуры.
Требование к минимальной длине входного и выходного прямолинейного участка трубопровода при монтаже FLOWSIC500 CIS отсутствуют.
В измерительном картридже реализованы функции счетчика, отвечающие за метрологические характеристики. В нем осуществляется:
-
- формирование потока измеряемого газа;
-
- измерение давления для компенсации влияния эффектов связанных с изменением параметров потока газа при изменении рабочего давления;
- измерение объема и объемного расхода при рабочих условиях с помощью
ультразвуковых приемо-передатчиков;
- непрерывный автоматический контроль метрологических характеристик с помощью резервных ультразвуковых приемо-передатчиков,
- анализ диагностических параметров;
- сбор и архивация измеренных величин;
- измерение давления и температуры (для модификаций со встроенным вычислителем расхода и интегрированными в измерительный картридж датчиками температуры и давления);
- вычисление объема и объемного расхода газа приведенного к стандартным условиям (для модификаций со встроенным вычислителем расхода);
- отображение измеряемых величин, значений накопленных архивов данных, статусе измерений и состояния счетчика, включая уровень заряда батарей питания, через многофункциональный жидкокристаллический дисплей;
- передача информации на верхний уровень через имеющиеся интерфейсные и дискретные выходы;
- коммуникация с компьютером оператора через сервисный инфракрасный порт.
Измерительный картридж
Фланцевый адаптер (корпус счетчика)
Рисунок 1 - Общий вид счетчика в стандартной модификации FLOWSIC500 CIS
Переключатель
Подробная схема
защиты от изменения параметров располагается внутри блока обработки информации. опломбирования представлена в эксплуатационной документации на счетчик.
Позиция наклейки
Крышка клеммной коробки
Крышка контактной группы
Пломбировочный винт
Рисунок 2 - Места пломбировки
Таблица 4 - Комплектность поставки
|
Наименование |
Кол-во |
Примечание |
|
FLOWSIC500 CIS |
1 | |
|
Комплект эксплуатационной документации |
1 | |
|
Автономное программное обеспечение для конфигурирования и диагностики FLOWgate |
1 | |
|
Инфракрасный интерфейсный адаптер для подключения к счетчику через конфигурационное ПО FLOWgate |
1 |
опционально |
|
Батарея питания |
1...2 |
опционально |
|
Набор для поверки каналов измерения давления и температуры |
1 |
опционально |
Таблица 2 - Основные метрологические и технические характеристики
|
Диапазон измерений объемного расхода газа в рабочих условиях |
Представлен в таблице 3 |
|
Диапазон измерений объемного расхода газа приведенного к стандартным условиям |
В зависимости от номинального диаметра, объемного расхода при рабочих условиях, давления и температуры газа. |
|
Пределы допускаемой относительной погрешности измерений объемного расхода газа в основном диапазоне расхода (Qt... Qmax), %
|
±0,8 ±1*> |
|
Пределы допускаемой относительной погрешности измерений объемного расхода газа в дополнительных диапазонах расхода (Qmin. Qtx); (Qtx. Qt), % |
Представлены в таблице 3 |
Продолжение таблицы 2
|
Измеряемые среды |
- Природный газ - Другие газы (по запросу) |
|
Температура измеряемой среды, °C |
От -40 до +70 |
|
Избыточное давление газа, не более МПа |
1,6 |
|
Ориентация монтажа |
Свободная (вертикально/горизонтально) |
|
Номинальный диаметр, DN |
50, 80, 100, 150 |
|
Температура окружающей среды |
От -40 °C до +70 °C |
|
Температура хранения |
От -40 °C до +80 °C |
|
Маркировка взрывозащиты |
Ex 1ExiаopisПCT4 X Gb или 1ExiaopisIIВT4 X Gb |
|
Степень защиты |
IP66 |
|
Дискретные выходы |
НЧ-импульсы + статусный выход, с гальванической развязкой (Смаке = 100 Гц), ВЧ-импульсы + статусный выход, с гальванической развязкой (Смаке = 2 кГц), Encoder + НЧ-импульсы, с гальванической развязкой (Смаке = 100 Гц), Encoder + ВЧ-импульсы, без гальванической развязки (С'макс = 2 кГц) 2xНЧ-импульсы , с гальв. развязкой (Смаке = 100 Гц), |
|
Интерфейсы |
RS-485-модуль (внешнее питание) альтернативно к цифровым выходам, протокол Modbus RTU Оптический интерфейс |
|
Г абаритные размеры и вес |
Указаны в эксплуатационной документации |
|
Срок службы не менее, лет |
25 |
|
Средняя наработка на отказ, ч |
100000 |
|
Электропитание |
Модель с питанием от внешнего источника: от 4,5 до 16 В постоянного тока + Аварийная аккумуляторная батарея обеспечивающая автономную работу счетчика на срок до 3 месяцев Модель с автономным питанием: аккумуляторная батарея (два блока для бесперебойной замены) обеспечивающая автономную работу счетчика на срок не менее 5 лет. |
|
Примечание: *) для модификации счетчика со встроенным вычислителем, при условии выполнения контроля метрологических характеристик в соответствии с пунктами 6.3.2.1 и 6.3.3.4 методики поверки «Инструкция. ГСИ. Счетчики газа ультразвуковые FLOWSIC500 CIS. Методика поверки», с изменением №1 утвержденным ФГУП «ВНИИР» 17 июля 2017 г. | |
Таблица 3 - Диапазоны измерений объемного расхода газа в рабочих условиях и соответствующие погрешности измерений объемного расхода газа при рабочих условиях и приведенного к стандартным условиям
|
Типоразмер счетчика |
Диапазон измерений объемного расхода газа при р3 абочих условиях, м3/ч |
Относительная погрешность измерений объемного расхода газа при рабочих условиях, % |
Соответствующая погрешность измерений объемного расхода газа приведенного к стандартным условиям ), % | |||
|
от |
до | |||||
|
DN50 |
Qmin |
0,6 |
Qtx |
>1,3 |
2,5 |
3,5 |
|
Qtx |
1,3 |
Qt |
>16 |
1,3 |
2,3 | |
|
Qt |
16 |
Qmax |
>160 |
0,8 |
1 | |
|
DN80 |
Qmin |
1,2 |
Qtx |
>2,5 |
2,5 |
3,5 |
|
Qtx |
2,5 |
Qt |
>40 |
1,3 |
2,3 | |
|
Qt |
40 |
Qmax |
>400 |
0,8 |
1 | |
|
DN100 |
Qmin |
1,9 |
Qtx |
>4,0 |
2,5 |
3,5 |
|
Qtx |
4,0 |
Qt |
>65 |
1,3 |
2,3 | |
|
Qt |
65 |
Qmax |
>650 |
0,8 |
1 | |
|
DN150 |
Qmin |
1,9 |
Qtx |
>4,0 |
2,5 |
3,5 |
|
Qtx |
4,0 |
Qt |
>100 |
1,3 |
2,3 | |
|
Qt |
100 |
Qmax |
>1000 |
0,8 |
1 | |
Примечание: *) для модификации счетчика со встроенным вычислителем, при условии выполнения контроля метрологических характеристик в соответствии с пунктами 6.3.2.1 и 6.3.3.4 методики поверки «Инструкция. ГСИ. Счетчики газа ультразвуковые FLOWSIC500 CIS. Методика поверки», с изменением №1 утвержденным ФГУП «ВНИИР» 17 июля 2017 г.
