Наименование

Обозначение

Количество

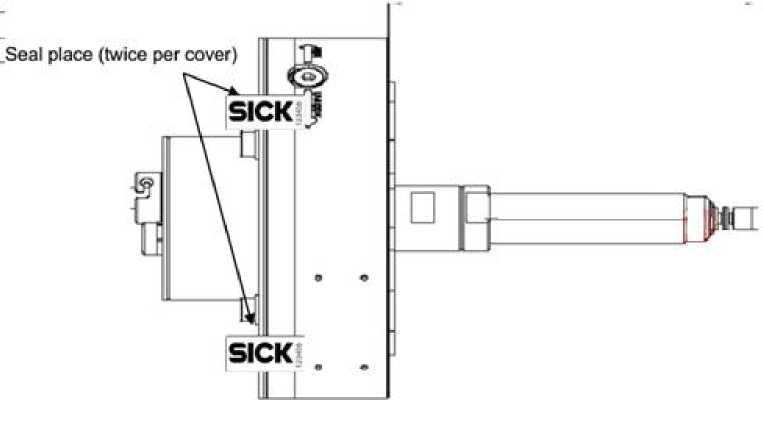

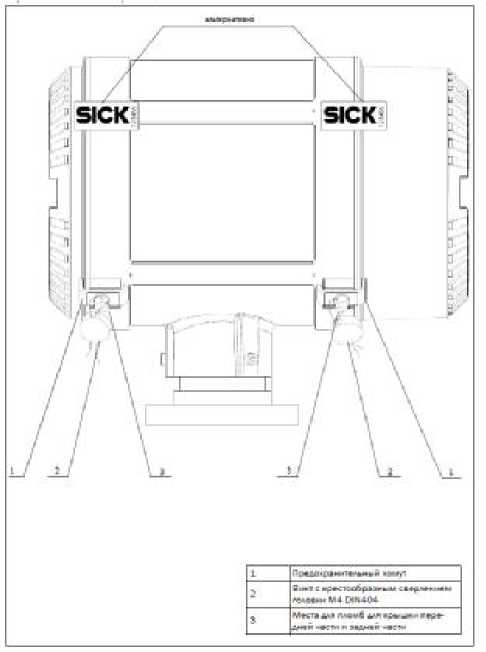

Счетчик газа ультразвуковой FLOWSIC300 в составе:

блок обработки данных

приемопередающие блоки

FLOWSIC300

SPU

RPU

1 шт.

1 шт.

2 или 4 в зависимости

от модели

Программное      обеспечение      для

конфигурирования, параметризации и диагностики счетчика

MEPAFLOW600

CBM

1 шт.

Методика поверки

МП 0158-13-2014

1 шт.

Руководство по эксплуатации

1 шт.

Диапазон измерений объемного расхода газа в рабочих условиях, м³/ч

от 8,88 до 136000 в зависимости от модели счетчика (представлено в таблице 3)

Пределы допускаемой относительной погрешности измерений счетчика при измерении объемного расхода газа в рабочих условиях, %

от ± 0,5 до ± 5 в зависимости от модели счетчика и способа поверки (представлено в таблице 4)

Пределы допускаемой относительной погрешности счетчика при вычислении массового расхода, объемного расхода и объема газа, приведенных к стандартным условиям %

±0,01

Количество измерительных каналов

1 или 2

Измеряемые среды

Природные, технологические, попутные нефтяные, факельные газы

Диапазон скоростей газа

0,3 ... 60 м/с (максимальная скорость представлена в таблице 3)

Порог чувствительности по скорости газа

0,03 м/с

Температура газа, °C

-40 ... +180

Избыточное давление газа, МПа

от 0 до 10

Номинальный диаметр измерительного трубопровода DN

от 100 до 1400

Температура окружающей среды

-40 °C ... +60 °C

Температура хранения

-40 °C ... +70 °C

Относительная влажность окружающего воздуха, не более

95 % без конденсации

Аналоговые выходы

1 выход: 4 ... 20 мА, 200 Q активный/пассивный, с гальванической развязкой

Дискретные выходы

3 выхода: пассивный, гальванически изолированный, открытый коллектор или NAMUR, максимальная частота 6 кГц -масштабируемый

Интерфейсы

RS-485 (для конфигурирования, диагностики и выходных данных)

Протокол обмена данными

MODBUS ASCII / RTU HART

Габаритные размеры

для RTU (L x B x H) для SPU (l x D)

351 x 170 x 211

341x195

Масса, кг

для RTU

для SPU

15

6

Напряжение электропитания постоянного тока

12 ... 28,8 В (в случае использования аналогового выхода: 15 ... 28,8 В)

Срок службы не менее, лет

25

Средняя наработка на отказ, ч

120000

Потребляемая мощность, не более, Вт

1

Примечания:

• 1 Приведенные в таблице характеристики точности измерений справедливы в случае

монтажа приемопередающих блоков на существующем трубопроводе, с соблюдением следующих условий (соответствующим монтажной документации): отклонение от соосности не более ±4,9 мм; ошибка при измерениях угла установки ±0,5°, измерительного расстояния ±0,5%,   площади сечения ±0,5%. Для гидравлически полностью

сформированного потока газа с длиной прямолинейного участков до счетчика 20D (или 10D со струевыпрямителем).

• 2 Погрешность счетчика при вычислении не содержит погрешности определения температуры, давления и цифро-аналоговых преобразований. Погрешность вычисления массового расхода объемного расхода и объема газа, приведенных к стандартным условиям, определяются в соответствии с действующими нормативными документами на системы измерений на базе ультразвуковых преобразователей расхода

Номинальный диаметр

Максимальная скорость газа

Объемный расход газа

минимальный

Qmin

переходный

Qt

максимальный

Qmax

м/с

м³/ч

м³/ч

м³/ч

DN 100

60

8,88

29,59

1700

DN 150

50

20,15

67,15

3300

DN 200

45

34,86

116,18

5200

DN 250

40

54,9

182,99

7300

DN 300

33

78,81

262,68

8600

DN 350

33

96,11

320,35

10500

DN 400

33

127,31

424,34

14000

DN 450

33

162,88

542,93

17900

DN 500

33

202,83

676,1

22300

DN 600

33

295,87

986,24

32500

DN 700

30

406,43

1354,74

40600

DN 750

30

468,27

1560,89

46800

DN 800

30

534,49

1781,62

53400

DN 900

30

680,07

2266,87

68000

DN 1000

30

835,05

2783,5

83500

DN 1050

30

922,75

3075,83

92200

DN 1100

28

1014,83

3382,74

94700

DN 1200

27

1212,11

4040,35

109000

DN 1300

26

1411,54

4705,14

122300

DN 1400

25

1638,87

5462,89

136500

Модификация счетчика

Способ поверки

имитационным

методом

имитационным методом (только после калибровки на месте установки по методике фирмы)

имитационным методом (для модификации с поставляемой измерительной катушкой)

проливным методом (для модификации с поставляемой измерительной катушкой)

Однолучевое исполнение от Qmin до Qt от Qt до Qmax

±5

±5

±5

±2

±5

±1,5

±5

±1

Двулучевое исполнение от Qmin до Qt от Qt до Qmax

±5

±3

±5

±1,5

±5

±1

±5

±0,5

Примечания:

• 1. Калибровка на месте установки по методике фирмы - процедура, определяемая в инструкции по эксплуатации и монтажу счетчика, должна обязательно включать в себя контроль параметров монтажа, скорости звука в среде и тесты при «нулевом» расходе.

• 2. Qmin определяется как расход в трубопроводе при скорости потока газа 0,3 м/с, Qt как расход при скорости потока газа 1 м/с, Qmax определяется по эксплуатационной документации в зависимости от диаметра измерительного трубопровода.
