Номер по Госреестру СИ: 82469-21
82469-21 Газоанализаторы
(GMS800)
Назначение средства измерений:
Газоанализаторы GMS800 (далее - газоанализаторы) предназначены для автоматического непрерывного измерения массовой концентрации и объемной доли горючих и токсичных газов, кислорода и других компонентов в отходящих и технологических газах промышленных предприятий.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 3
Внешний вид.
Газоанализаторы
Рисунок № 4
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение, предназначенное для управления измерительными элементами, считывания, отображения, хранения и передачи данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
Влияние встроенного ПО СИ на метрологические характеристики газоанализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |||||
Идентификационное наименование ПО модуля газоанализатора |
BCU |
UNOR /MULTOR |
DEFOR |
OXOR |
THERMOR |
FIDOR |
Номер версии |
9150883 |
9137995 4 |
9139736 |
9138052 |
9185491 4.0 |
9230690 |
(идентификационный номер) ПО * |
_4.000 |
.000 |
4.000 |
4.000 |
00 |
_4.000 |
* Номер версии (идентификационный номер) программного обеспечения должен быть не ниже указанного в таблице. |
Знак утверждения типа
Знак утверждения типананосится на шильдик газоанализаторов методом наклейки и на титульный лист руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приведены в руководстве по эксплуатации «Газоанализаторы GMS800», раздел 2.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам GMS800Постановление Правительства Российской Федерации № 1847 от 16 ноября 2020. "Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений"
Газоанализаторы GMS800 представляют собой модульные автоматические приборы непрерывного действия, состоящие из различных аналитических модулей и блока управления BCU.
Газоанализаторы GMS800 выпускаются в следующих моделях: GMS810, GMS811, GMS820P, GMS840, GMS841, GMS810 FIDOR.
-
- GMS810 - базовая модель в 19-ти дюймовом корпусе, для установки в стойке, с блоком управления, степень защиты IP40:
-
- GMS811 - экономный вариант исполнения GMS810 без собственного блока управления BCU. применяется при одновременном размещении рядом с GMS810, для управления работой GMSS11 используется блок управления GMS810:
-
- GMS820P - корпус во взрывозащищенном исполнении со специальными встроенными клавишами управления, степень защиты IP65. для применения во взрывоопасной зоне 1;
-
- GMS840-закрытый корпус из листовой стали для настенного монтажа внутри помещений;
-
- GMS841- закрытый корпус из листовой стали во взрывозащищенном исполнении для настенного монтажа внутри помещений;
-
- GMS810 FIDOR - модель с внутренним измерительным модулем FIDOR.
Газоанализаторы GMS800 имеют блочную конструкцию, основанную на использовании различных блоков (модулей) с возможностью их индивидуальной замены в случае необходимости. К числу основных блоков относятся: измерительные модули (до 3-х в одном газоанализаторе), блок управления, газовый модуль, обеспечивающий подачу пробы в измерительные модули, блок электропитания и блок входных /выходных сигналов.
Работой газоанализатора управляет микропроцессор. Необходимые настройки и диагностика производятся с помощью системы меню, которое можно активировать посредством клавиатуры, расположенной на блоке управления, либо дистанционно через Ethernet и программу управления SOPAS ЕТ.
На ЖК дисплей выводится измерительная и сервисная информация, можно также просматривать журнал регистрации событий, хранящийся в памяти прибора. Калибровка
систем может проводиться как в автоматическом, так и в ручном режиме с использованием поверочных газовых смесей и нулевых газов.
Стандартный блок входных/выходных сигналов имеет 4 измерительных аналоговых выхода 4-20 мА, 2 аналоговых входа 4-20 мА для подключения внешних датчиков, 8 управляющих контактов 48 В пост, тока и 8 дискретных входов для получения сигнальной и статусной информации о работе системы. Для передачи измерительной и статусной информации, удаленного управления, параметризации и диагностики с помощью программы SOPAS ЕТ используется подключение через интерфейс Ethernet, для связи с внешними устройствами используется RS485 (Modbus TCP IP), для связи с внутренними модулями используется CAN bus.
Результаты измерений могут быть представлены в единицах объемной -млн-1, %, или в единицах массовой концентрации - мг/м3, - г/м3.
В зависимости от условий применения и аналитической задачи, газоанализаторы GMS800 могут комплектоваться следующими измерительными модулями:
-
- UNOR - недисперсионный инфракрасный фотометр, предназначенный для измерения концентрации одного компонента (может определять до 60 разных компонентов):
-
- DEFOR - фотометр для измерения в ультрафиолетовой области спектра, до 3-х измеряемых компонентов одновременно. В процессе измерения применяются интерференционные и газовые фильтры которые определяют длины измеряемой и сравнительной волн.
-
- MULTOR - недисперсионный инфракрасный фотометр, предназначенный для одновременного измерения концентраций до трех различных компонентов, которые выбираются при заказе системы;
-
- THERMOR - сенсор по теплопроводности, принцип действия которого основан на измерении разности теплопроводностей анализируемого и контрольного резистора. Модуль имеет коррозионно-стойкую измерительную ячейку;
-
- OXOR-P и OXOR-E - парамагнитная и электрохимическая ячейки, предназначены для измерения содержания кислорода.
-
- FIDOR - измеряет общее количество всех горючих газообразных углеводородов без разделения на отдельные компоненты. Измерение осуществляется на базе пламенно -ионизационного детектора (Flame Ionization Detector, FID). Сигнал измерения пропорционален количеству органически связанных атомов углерода в пробе газа.
Газоанализаторы выпускаются, как во взрывозащищенном, так и в невзрывозащищенном исполнении. Модели газоанализаторов имеют маркировку взрывозащиты:
GMS820P 1Ex db e IIC T6 Gb X (1Ex db e [ia] IIC T6 Gb X)
GMS841 2Ex nA nC IIC T4 Gc X (2Ex nA nC [ia] IIC T4 Gc X)
Знак поверки наносится на свидетельство о поверке и (или) в паспорт газоанализатора. Газоанализаторы имеют заводские номера, обеспечивающие идентификацию каждого экземпляра, номер наносится на идентификационную табличку. Пломбирование газоанализаторов от несанкционированного доступа не предусмотрено
Общий вид газоанализаторов GMS800 представлен на рисунках 1 - 4.

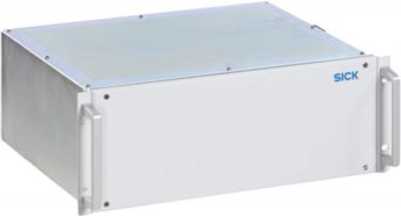

Рисунок 2 - Общий вид газоанализаторов GMS800 моделей GMS811

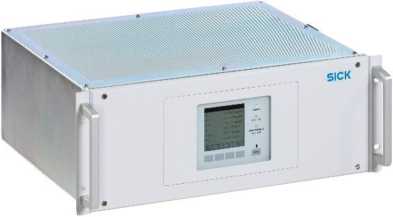

Рисунок 1 - Общий вид газоанализаторов GMS800 моделей
GMS810, GMS810 FIDOR

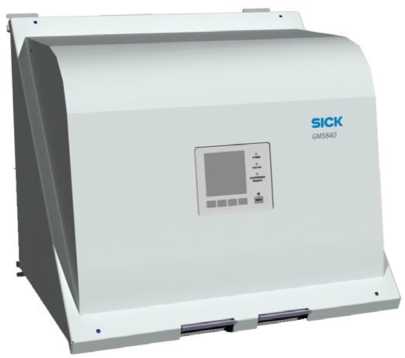

Рисунок 3 - Общий вид газоанализаторов GMS800 моделей GMS840, GMS841

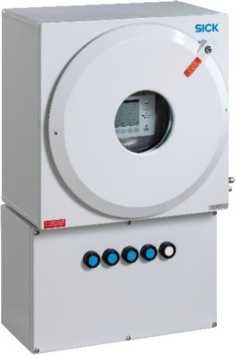

Рисунок 4 - Общий вид газоанализаторов
GMS800 модели GMS820P
Таблица 2 - Метрологические характеристики газоанализаторов
Тип модуля |
Определяемый компонент |
Диапазоны показаний |
Диапазон измерений объемной доли |
Пределы допускаемой основной по грешности | ||
млн-1 |
об. д. % |
приведенной, Y, % |
относительной, 6, % | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
UNOR |
CO Оксид углерода |
от 0 до 20 млн-1 |
от 0 до 5 включ. |
- |
±8 |
- |
св. 5 до 20 включ. |
- |
- |
±8 | |||
от 0 до 75 млн-1 |
от 0 до 10 включ. |
- |
±6 |
- | ||
св. 10 до 75 включ. |
- |
- |
±6 | |||
от 0 до 200 млн-1 |
от 0 до 20 включ. |
- |
±6 |
- | ||
св. 20 до 200 включ. |
- |
- |
±6 | |||
от 0 до 500 млн-1 |
от 0 до 50 включ. |
- |
±5 |
- | ||
св. 50 до 500 включ. |
- |
- |
±5 | |||
от 0 до 1000 млн-1 |
от 0 до 100 включ. |
- |
±4 |
- | ||
св. 100 до 1000 включ. |
- |
- |
±4 | |||
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
±3 |
- | ||
- |
св. 0,1 до 1 включ. |
±3 | ||||
от 0 до 10 % |
- |
от 0 до 1 включ. |
±2 |
- | ||
- |
св. 1 до 10 включ. |
- |
±2 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
±2 |
- | ||
- |
св. 5 до 50 включ. |
- |
±2 | |||
от 0 до 100 % |
- |
от 0 до 10 включ. |
±2 |
- | ||
- |
св. 10 до 100 включ. |
- |
±2 | |||
CO2 Диоксид углерода |
от 0 до 10 млн-1 |
от 0 до 5 включ. |
- |
±10 |
- | |
от 5 до 10 включ. |
- |
- |
±10 | |||
от 0 до 100 млн-1 |
от 0 до 10 включ. |
- |
±10 |
- | ||
от 10 до 100 включ. |
- |
- |
±10 | |||
от 0 до 200 млн-1 |
от 0 до 20 включ. |
- |
±8 |
- | ||
от 20 до 200 включ. |
- |
- |
±8 | |||
от 0 до 500 млн-1 |
от 0 до 50 включ. |
- |
±5 |
- | ||
от 50 до 500 включ. |
- |
- |
±5 | |||
от 0 до 1000 млн-1 |
от 0 до 100 включ. |
- |
±5 |
- | ||
св. 100 до 1000 включ. |
- |
- |
±5 | |||
от 0 до 4000 млн-1 |
от 0 до 400 включ. |
- |
±4 |
- | ||
св. 400 до 4000 включ. |
- |
- |
±4 |
Продолжение таблицы 2
Тип модуля |
Определяемый компонент |
Диапазоны показаний |
Диапазон измерений объемной доли |
Пределы допускаемой основной по грешности | ||
млн-1 |
об. д. % |
приведенной, Y, % |
относительной, 6, % | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
CO2 |
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
±3 |
- | |
- |
от 0,1 до 1,0 включ. |
- |
±3 | |||
Диоксид |
от 0 до 10 % |
- |
от 0 до 1 включ. |
±2 |
- | |
углерода |
- |
св.1 до 10 включ. |
- |
±2 | ||
от 0 до 50 % |
- |
от 0 до 5 включ. |
±2 |
- | ||
- |
св.5 до 10 включ. |
- |
±2 | |||
от 0 до |
- |
от 0 до 10 включ. |
±2 |
- | ||
100 % |
- |
св.10 до 100 включ. |
- |
±2 | ||
NO |
от 0 до |
от 0 до 7 включ. |
- |
±10 |
- | |
Оксид |
75 млн-1 |
св. 7 до 75 включ. |
- |
- |
±10 | |
от 0 до |
от 0 до 10 включ. |
- |
±9 |
- | ||
азота |
100 млн-1 |
св. 10 до 100 включ. |
- |
- |
±9 | |
от 0 до |
от 0 до 20 включ. |
- |
±8 |
- | ||
200 млн-1 |
св. 10 до 200 включ. |
- |
- |
±8 | ||
от 0 до |
от 0 до 50 включ. |
- |
±7 |
- | ||
500 млн-1 |
св. 50 до 500 включ. |
- |
- |
±7 | ||
от 0 до 1000 млн-1 |
от 0 до 100 включ. |
- |
±6 |
- | ||
св. 100 до 1000 включ. |
- |
- |
±6 | |||
от 0 до 4000 млн-1 |
от 0 до 400 включ. |
- |
±5 |
- | ||
св. 400 до 4000 включ. |
- |
- |
±5 | |||
от 0 до 20 % |
- |
от 0 до 1 включ. |
±4 |
- | ||
- |
св. 1 до 20 включ. |
- |
±4 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
±2 | |||
- |
св. 5 до 50 включ. |
±2 | ||||
от 0 до |
- |
от 0 до 10 включ. |
±2 |
- | ||
100 % |
- |
от 10 до 100 включ. |
- |
±2 | ||
СНзОН |
от 0 до 1000 млн-1 |
от 0 до 500 включ. |
- |
± 20 | ||
Метанол |
св. 500 до 1000 включ. |
- |
- |
± 20 | ||
С2Н5ОН |
от 0 до 700 млн-1 |
от 0 до 100 включ. |
- |
± 20 |
- | |
Этанол |
св. 100 до 700 включ. |
- |
- |
± 20 | ||
SO2 |
от 0 до |
от 0 до 7 включ. |
- |
± 15 |
- | |
Оксид |
20 млн-1 |
св. 7 до 20 включ. |
- |
- |
±15 |
Тип модуля |
Определяемый компонент |
Диапазоны показаний |
Диапазон измерений объемной доли |
Пределы допускаемой основной по грешности | ||
млн-1 |
об. д. % |
приведенной, Y, % |
относительной, 6, % | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
серы | ||||||
от 0 до |
от 0 до 7,5 включ. |
- |
± 10 |
- | ||
75 млн-1 |
св. 7,5 до 75 включ. |
- |
- |
±10 | ||
от 0 до |
от 0 до 20 включ. |
- |
±8 |
- | ||
200 млн-1 |
св. 20 до 200 включ. |
- |
- |
±8 | ||
от 0 до |
от 0 до 50 включ. |
- |
±8 |
- | ||
500 млн-1 |
св. 50 до 500 включ. |
- |
- |
±8 | ||
от 0 до 1000 млн-1 |
от 0 до 100 включ. |
- |
±7 |
- | ||
св. 100 до 1000 включ. |
- |
- |
±7 | |||
от 0 до 5000 млн-1 |
от 0 до 500 включ. |
- |
±7 |
- | ||
св. 500 до 5000 включ. |
- |
- |
±7 | |||
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
±4 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
±4 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
±4 |
- | ||
- |
св. 1 до 10 включ. |
- |
±4 | |||
от 0 до 20 % |
- |
от 0 до 2 включ. |
±3 |
- | ||
- |
св. 2 до 20 включ. |
- |
±3 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
±2 |
- | ||
- |
св. 5 до 50 включ. |
- |
±2 | |||
от 0 до |
- |
от 0 до 10 включ. |
±2 |
- | ||
100 % |
- |
от 10 до 100 включ. |
- |
±2 | ||
N2O |
от 0 до |
от 0 до 5 включ. |
- |
± 10 |
- | |
20 млн-1 |
св. 5 до 20 включ. |
- |
- |
± 10 | ||
Оксид |
от 0 до |
от 0 до 10 включ. |
- |
± 8 |
- | |
диазота |
50 млн-1 |
св. 10 до 50 включ. |
- |
- |
± 8 | |
от 0 до |
от 0 до 20 включ. |
- |
± 7 |
- | ||
200 млн-1 |
св. 20 до 200 включ. |
- |
- |
± 7 | ||
от 0 до |
от 0 до 50 включ. |
- |
± 6 |
- | ||
500 млн-1 |
св. 50 до 500 включ. |
- |
- |
± 6 | ||
от 0 до 1000 млн-1 |
от 0 до 100 включ. |
- |
± 6 |
- | ||
св. 100 до 1000 включ. |
- |
- |
± 6 | |||
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
±5 |
Тип модуля |
Определяемый компонент |
Диапазоны показаний |
Диапазон измерений объемной доли |
Пределы допускаемой основной по грешности | ||
млн-1 |
об. д. % |
приведенной, Y, % |
относительной, 6, % | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
- |
св. 0,1 до 1 включ. |
- |
±5 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
±5 | |||
- |
св. 1 до 10 включ. |
- |
±5 | |||
от 0 до 20 % |
- |
от 0 до 2 включ. |
±4 | |||
- |
св. 2 до 20 включ. |
- |
±4 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
±4 | |||
- |
св. 5 до 50 включ. |
- |
±4 | |||
от 0 до |
- |
от 0 до 10 включ. |
±3 |
- | ||
100 % |
- |
от 10 до 100 включ. |
- |
±3 | ||
NH3 |
От 0 до |
от 0 до 5 включ. |
- |
±8 |
- | |
Аммиак |
20 млн-1 |
св. 5 до 20 включ. |
- |
- |
±8 | |
от 0 до |
от 0 до 10 включ. |
- |
±8 |
- | ||
50 млн-1 |
св. 10 до 50 включ. |
- |
- |
±8 | ||
от 0 до |
от 0 до 10 включ. |
- |
±8 |
- | ||
100 млн-1 |
св. 10 до 100 включ. |
- |
- |
±8 | ||
от 0 до |
от 0 до 20 включ. |
- |
±8 |
- | ||
200 млн-1 |
св. 20 до 200 включ. |
- |
- |
±8 | ||
от 0 до |
от 0 до 50 включ. |
- |
±8 |
- | ||
500 млн-1 |
св. 50 до 500 включ. |
- |
- |
±8 | ||
от 0 до 1000 млн-1 |
от 0 до 100 включ. |
- |
±8 |
- | ||
св. 100 до 1000 включ. |
- |
- |
±8 | |||
от 0 до 2500 млн-1 |
от 0 до 250 включ. |
- |
±6 |
- | ||
св. 250 до 2500 включ. |
- |
- |
±6 | |||
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
±4 | |||
- |
св. 0,1 до 1 включ. |
- |
±4 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
±4 | |||
- |
св. 1 до 10 включ. |
- |
±4 | |||
от 0 до 20 % |
- |
от 0 до 2 включ. |
±4 | |||
- |
св. 2 до 20 включ. |
- |
±4 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
±3 |
- | ||
- |
св. 5 до 50 включ. |
- |
±3 | |||
от 0 до |
- |
от 0 до 10 включ. |
±3 |
- | ||
100 % |
- |
от 20 до 100 включ. |
- |
±3 |
Тип модуля |
Определяемый компонент |
Диапазоны показаний |
Диапазон измерений объемной доли |
Пределы допускаемой основной по грешности | ||
млн-1 |
об. д. % |
приведенной, Y, % |
относительной, 6, % | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
CH4 |
от 0 до |
от 0 до 10 включ. |
- |
±5 |
- | |
Метан |
50 млн-1 |
св. 10 до 50 включ. |
- |
- |
±5 | |
от 0 до |
от 0 до 10 включ. |
- |
±5 |
- | ||
100 млн-1 |
св. 10 до 100 включ. |
- |
- |
±5 | ||
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
±2 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
±2 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
±2 |
- | ||
- |
св. 1 до 10 включ. |
- |
±2 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
±2 |
- | ||
- |
св. 5 до 50 включ. |
- |
±2 | |||
от 0 до |
- |
от 0 до 10 включ. |
±2 |
- | ||
100 % |
- |
от 10 до 100 включ. |
- |
±2 | ||
C2H4 |
от 0 до |
от 0 до 10 включ. |
- |
± 10 |
- | |
100 млн-1 |
св. 10 до 100 включ. |
- |
- |
± 10 | ||
Этилен |
от 0 до |
от 0 до 50 включ. |
- |
± 8 |
- | |
500 млн-1 |
св. 50 до 500 включ. |
- |
- |
± 8 | ||
от 0 до 1000 млн-1 |
от 0 до 100 включ. |
- |
± 8 |
- | ||
св. 100 до 1000 включ. |
- |
- |
± 8 | |||
от 0 до 2000 млн-1 |
от 0 до 200 включ. |
- |
± 8 |
- | ||
св. 200 до 2000 включ. |
- |
- |
± 8 | |||
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 8 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
± 8 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 8 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 8 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
± 8 |
- | ||
- |
св. 5 до 50 включ. |
- |
± 8 | |||
от 0 до |
- |
от 0 до 10 включ. |
± 8 |
- | ||
100 % |
- |
от 10 до 100 включ. |
- |
± 8 | ||
С3Н8 |
от 0 до |
от 0 до 10 включ. |
- |
± 10 |
- | |
100 млн-1 |
св. 10 до 100 включ. |
- |
- |
± 10 | ||
Пропан |
от 0 до |
от 0 до 50 включ. |
- |
± 8 |
- | |
500 млн-1 |
св. 50 до 500 включ. |
- |
- |
± 8 | ||
от 0 до |
от 0 до 100 включ. |
- |
± 6 |
- |
Тип модуля |
Определяемый компонент |
Диапазоны показаний |
Диапазон измерений объемной доли |
Пределы допускаемой основной по грешности | ||
млн-1 |
об. д. % |
приведенной, Y, % |
относительной, 6, % | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1000 млн-1 |
св. 100 до 1000 включ. |
- |
- |
± 6 | ||
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 2 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
± 2 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 2 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 2 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
± 2 |
- | ||
- |
св. 5 до 50 включ. |
- |
± 2 | |||
от 0 до |
- |
от 0 до 10 включ. |
± 2 |
- | ||
100 % |
- |
от 10 до 100 включ. |
- |
± 2 | ||
С2Н2 |
от 0 до |
от 0 до 30 включ. |
- |
± 8 |
- | |
300 млн-1 |
св. 30 до 300 включ. |
- |
- |
± 8 | ||
Ацетилен |
от 0 до 1000 млн-1 |
от 0 до 100 включ. |
- |
± 6 |
- | |
св. 100 до 1000 включ. |
- |
- |
± 6 | |||
от 0 до 5000 млн-1 |
от 0 до 500 включ. |
- |
± 6 |
- | ||
св. 500 до 5000 включ. |
- |
- |
± 6 | |||
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 5 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
± 5 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 5 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 5 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
± 4 |
- | ||
- |
св. 5 до 50 включ. |
- |
± 4 | |||
от 0 до |
- |
от 0 до 10 включ. |
± 4 |
- | ||
100 % |
- |
от 10 до 100 включ. |
- |
± 4 | ||
C2H2F4 |
от 0 до |
от 0 до 10 включ. |
- |
± 25 |
- | |
Тетрафто |
100 млн-1 |
св. 10 до 100 включ. |
- |
- |
± 25 | |
от 0 до |
от 0 до 15 включ. |
- |
± 20 |
- | ||
рэтан |
150 млн-1 |
св. 15 до 100 включ. |
- |
- |
± 20 | |
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 15 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
± 15 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 10 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 10 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
± 5 |
- |
Тип модуля |
Определяемый компонент |
Диапазоны показаний |
Диапазон измерений объемной доли |
Пределы допускаемой основной по грешности | ||
млн-1 |
об. д. % |
приведенной, Y, % |
относительной, 6, % | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
- |
св. 5 до 50 включ. |
- |
± 5 | |||
от 0 до |
- |
от 0 до 10 включ. |
± 5 |
- | ||
100 % |
- |
от 10 до 100 включ. |
- |
± 5 | ||
C2H6 |
от 0 до |
от 0 до 10 включ. |
- |
± 8 |
- | |
Этан |
100 млн-1 |
св. 10 до 100 включ. |
- |
- |
± 8 | |
от 0 до |
от 0 до 50 включ. |
- |
± 8 |
- | ||
500 млн-1 |
св. 50 до 500 включ. |
- |
- |
± 8 | ||
от 0 до 2000 млн-1 |
от 0 до 200 включ. |
- |
± 6 |
- | ||
св. 200 до 2000 включ. |
- |
- |
± 6 | |||
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 6 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
± 6 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 6 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 6 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
± 6 |
- | ||
- |
св. 5 до 50 включ. |
- |
± 6 | |||
от 0 до |
- |
от 0 до 10 включ. |
± 6 |
- | ||
100 % |
- |
от 10 до 100 включ. |
- |
± 6 | ||
С5Н12 |
от 0 до |
от 0 до 30 включ. |
- |
± 8 |
- | |
300 млн-1 |
св. 30 до 300 включ. |
- |
- |
± 8 | ||
Пентан |
от 0 до 1000 млн-1 |
от 0 до 100 включ. |
- |
± 7 |
- | |
св. 100 до 1000 включ. |
- |
- |
± 7 | |||
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 7 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
± 7 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 7 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 7 | |||
СбН14 |
от 0 до |
от 0 до 30 включ. |
- |
± 10 |
- | |
300 млн-1 |
св. 30 до 300 включ. |
- |
- |
± 10 | ||
Гексан |
от 0 до |
от 0 до 50 включ. |
- |
± 10 |
- | |
500 млн-1 |
св. 50 до 500 включ. |
- |
- |
± 10 | ||
от 0 до 1000 млн-1 |
от 0 до 100 включ. |
- |
± 8 |
- | ||
св. 100 до 1000 включ. |
- |
- |
± 8 | |||
от 0 до 8000 млн-1 |
от 0 до 800 включ. |
- |
± 6 |
- | ||
св. 800 до 8000 включ. |
- |
- |
± 6 |
Тип модуля |
Определяемый компонент |
Диапазоны показаний |
Диапазон измерений объемной доли |
Пределы допускаемой основной по грешности | ||
млн-1 |
об. д. % |
приведенной, Y, % |
относительной, 6, % | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
от 0 до 4 % |
- |
от 0 до 0,4 включ. |
± 6 |
- | ||
- |
св. 0,4 до 4 включ. |
- |
± 6 | |||
С7Н16 |
от 0 до |
от 0 до 30 включ. |
- |
± 20 |
- | |
300 млн-1 |
св. 30 до 300 включ. |
- |
- |
± 20 | ||
Гептан |
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 20 |
- | |
- |
св. 0,1 до 1 включ. |
- |
± 20 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 10 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 10 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
± 10 |
- | ||
- |
св. 5 до 50 включ. |
- |
± 10 | |||
С4Н10 |
от 0 до |
от 0 до 10 включ. |
- |
± 10 |
- | |
100 млн-1 |
св. 10 до 100 включ. |
- |
- |
± 10 | ||
Бутан |
от 0 до |
от 0 до 70 включ. |
- |
± 8 |
- | |
700 млн-1 |
св. 70 до 100 включ. |
- |
- |
± 8 | ||
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 6 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
± 6 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 6 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 6 | |||
от 0 до 20 % |
- |
от 0 до 2 включ. |
± 4 |
- | ||
- |
св. 2 до 20 включ. |
- |
± 4 | |||
СзНб |
от 0 до |
от 0 до 30 включ. |
- |
± 12 |
- | |
300 млн-1 |
св. 30 до 300 включ. |
- |
- |
± 12 | ||
Пропилен |
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 10 |
- | |
- |
св. 0,1 до 1 включ. |
- |
± 10 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 8 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 8 | |||
от 0 до 20 % |
- |
от 0 до 2 включ. |
± 6 |
- | ||
- |
св. 2 до 20 включ. |
- |
± 6 | |||
SF6 |
от 0 до |
от 0 до 5 включ. |
- |
± 8 |
- | |
Гексафто |
50 млн-1 |
св. 5 до 50 включ. |
- |
- |
± 8 | |
от 0 до |
от 0 до 40 включ. |
- |
± 8 |
- | ||
рид серы |
400 млн-1 |
св. 40 до 400 включ. |
- |
- |
± 8 | |
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 6 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
± 6 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 6 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 6 |
Тип модуля |
Определяемый компонент |
Диапазоны показаний |
Диапазон измерений объемной доли |
Пределы допускаемой основной по грешности | ||
млн-1 |
об. д. % |
приведенной, Y, % |
относительной, 6, % | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
от 0 до 50 % |
- |
от 0 до 5 включ. |
± 4 |
- | ||
- |
св. 5 до 50 включ. |
- |
± 4 | |||
от 0 до |
- |
от 0 до 10 включ. |
± 4 |
- | ||
100 % |
- |
от 10 до 100 включ. |
- |
± 4 | ||
CS2 |
от 0 до |
от 0 до 20 включ. |
- |
± 20 |
- | |
Сероугле |
200 млн-1 |
св. 20 до 200 включ. |
- |
- |
± 20 | |
от 0 до |
от 0 до 70 включ. |
- |
± 20 |
- | ||
род |
700 млн-1 |
св. 70 до 700 включ. |
- |
- |
± 20 | |
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 15 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
± 15 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 15 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 15 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
± 15 |
- | ||
- |
св. 5 до 50 включ. |
- |
± 15 | |||
от 0 до |
- |
от 0 до 10 включ. |
± 10 |
- | ||
100 % |
- |
от 10 до 100 включ. |
- |
± 10 | ||
С4Н6 |
от 0 до 5000 млн-1 |
от 0 до 500 включ. |
- |
± 20 |
- | |
(бутин) |
св. 500 до 5000 включ. |
- |
- |
± 20 | ||
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 18 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
± 18 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 15 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 15 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
± 15 |
- | ||
- |
св. 5 до 50 включ. |
- |
± 15 | |||
С4Н6 (1,3- |
от 0 до 5000 млн-1 |
от 0 до 500 включ. |
- |
± 20 |
- | |
бутадиен) |
св. 500 до 5000 включ. |
- |
- |
± 20 | ||
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 18 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
± 18 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 15 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 15 | |||
от 0 до 60 % |
- |
от 0 до 6 включ. |
± 15 |
- | ||
- |
св. 6 до 60 включ. |
- |
± 15 | |||
С4Н8 |
от 0 до |
от 0 до 100 включ. |
- |
± 20 |
- |
Тип модуля |
Определяемый компонент |
Диапазоны показаний |
Диапазон измерений объемной доли |
Пределы допускаемой основной по грешности | ||
млн-1 |
об. д. % |
приведенной, Y, % |
относительной, 6, % | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
(бутилен- 1) |
1000 млн-1 |
св. 100 до 1000 включ. |
- |
- |
± 20 | |
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 15 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
± 15 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 15 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 15 | |||
от 0 до 60 % |
- |
от 0 до 6 включ. |
± 10 |
- | ||
- |
св. 6 до 60 включ. |
- |
± 10 | |||
Н2О Гидрокси д водорода |
от 0 до 1000 млн-1 |
от 0 до 100 включ. |
- |
± 10 |
- | |
св. 100 до 1000 включ. |
- |
- |
± 10 | |||
от 0 до 8% |
- |
от 0 до 1 включ. |
± 5 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 5 | |||
MULTO R |
CO2 Диоксид углерода |
от 0 до 100 млн-1 |
от 0 до 10 включ. |
- |
±8 |
- |
св. 10 до 100 включ. |
- |
- |
± 8 | |||
от 0 до 200 млн-1 |
от 0 до 20 включ. |
- |
± 8 |
- | ||
св. 20 до 200 включ. |
- |
- |
± 8 | |||
от 0 до 500 млн-1 |
от 0 до 50 включ. |
- |
± 8 |
- | ||
св. 50 до 500 включ. |
- |
- |
± 8 | |||
от 0 до 1000 млн-1 |
от 0 до 100 включ. |
- |
± 6 |
- | ||
св. 100 до 1000 включ. |
- |
- |
± 6 | |||
от 0 до 5000 млн-1 |
от 0 до 500 включ. |
- |
± 4 |
- | ||
св. 500 до 5000 включ. |
- |
- |
± 4 | |||
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 2 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
± 2 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 2 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 2 | |||
от 0 до 20 % |
- |
от 0 до 2 включ. |
± 2 |
- | ||
- |
св. 2 до 20 включ. |
- |
± 2 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
± 2 |
- | ||
- |
св. 5 до 50 включ. |
- |
± 2 | |||
от 0 до 100 % |
- |
от 0 до 10 включ. |
± 2 |
- | ||
- |
от 10 до 100 включ. |
- |
± 2 | |||
CO |
от 0 до |
от 0 до 20 включ. |
- |
±8 |
- |
Тип модуля |
Определяемый компонент |
Диапазоны показаний |
Диапазон измерений объемной доли |
Пределы допускаемой основной по грешности | ||
млн-1 |
об. д. % |
приведенной, Y, % |
относительной, 6, % | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Оксид углерода |
75 млн-1 |
св. 20 до 75 включ. |
- |
- |
±8 | |
от 0 до |
от 0 до 50 включ. |
- |
± 6 |
- | ||
500 млн-1 |
св. 50 до 500 включ. |
- |
- |
± 6 | ||
от 0 до 1000 млн-1 |
от 0 до 100 включ. |
- |
± 4 |
- | ||
св. 100 до 1000 включ. |
- |
- |
± 4 | |||
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 4 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
± 4 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 2 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 2 | |||
от 0 до 20 % |
- |
от 0 до 2 включ. |
± 2 |
- | ||
- |
св. 2 до 20 включ. |
- |
± 2 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
± 2 |
- | ||
- |
св. 5 до 50 включ. |
- |
± 2 | |||
от 0 до |
- |
от 0 до 10 включ. |
± 2 |
- | ||
100 % |
- |
от 10 до 100 включ. |
- |
± 2 | ||
CH4 |
от 0 до |
от 0 до 25 включ. |
- |
±8 |
- | |
Метан |
250 млн-1 |
св. 25 до 250 включ. |
- |
- |
±8 | |
от 0 до |
от 0 до 50 включ. |
- |
± 8 |
- | ||
500 млн-1 |
св. 50 до 500 включ. |
- |
- |
± 8 | ||
от 0 до 1000 млн-1 |
от 0 до 100 включ. |
- |
± 6 |
- | ||
св. 100 до 1000 включ. |
- |
- |
± 6 | |||
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 4 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
± 4 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 2 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 2 | |||
от 0 до 20 % |
- |
от 0 до 2 включ. |
± 2 |
- | ||
- |
св. 2 до 20 включ. |
- |
± 2 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
± 2 |
- | ||
- |
св. 5 до 50 включ. |
- |
± 2 | |||
от 0 до |
- |
от 0 до 10 включ. |
± 2 |
- | ||
100 % |
- |
от 10 до 100 включ. |
- |
± 2 | ||
NO |
от 0 до |
от 0 до 10 включ. |
- |
± 10 |
- | |
Оксид |
100 млн-1 |
св. 10 до 100 включ. |
- |
- |
± 10 |
Тип модуля |
Определяемый компонент |
Диапазоны показаний |
Диапазон измерений объемной доли |
Пределы допускаемой основной по грешности | ||
млн-1 |
об. д. % |
приведенной, Y, % |
относительной, 6, % | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
азота |
от 0 до |
от 0 до 50 включ. |
- |
±10 |
- | |
500 млн-1 |
св. 50 до 500 включ. |
- |
- |
± 10 | ||
от 0 до 1000 млн-1 |
от 0 до 100 включ. |
- |
± 8 |
- | ||
св. 100 до 1000 включ. |
- |
- |
± 8 | |||
от 0 до 4000 млн-1 |
от 0 до 400 включ. |
- |
± 6 |
- | ||
св. 100 до 4000 включ. |
- |
- |
± 6 | |||
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 4 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
± 4 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 2 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 2 | |||
от 0 до 20 % |
- |
от 0 до 2 включ. |
± 2 |
- | ||
- |
св. 2 до 20 включ. |
- |
± 2 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
± 2 |
- | ||
- |
св. 5 до 50 включ. |
- |
± 2 | |||
от 0 до |
- |
от 0 до 10 включ. |
± 2 |
- | ||
100 % |
- |
от 10 до 100 включ. |
- |
± 2 | ||
SO2 |
от 0 до |
от 0 до 10 включ. |
- |
± 12 |
- | |
50 млн-1 |
св. 10 до 50 включ. |
- |
- |
± 12 | ||
Оксид |
от 0 до |
от 0 до 50 включ. |
- |
±12 |
- | |
серы |
500 млн-1 |
св. 50 до 500 включ. |
- |
- |
± 10 | |
от 0 до 1000 млн-1 |
от 0 до 100 включ. |
- |
± 8 |
- | ||
св. 100 до 1000 включ. |
- |
- |
± 8 | |||
от 0 до 4000 млн-1 |
от 0 до 400 включ. |
- |
± 6 |
- | ||
св. 400 до 4000 включ. |
- |
- |
± 6 | |||
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 6 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
± 6 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 4 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 4 | |||
от 0 до 20 % |
- |
от 0 до 2 включ. |
± 2 |
- | ||
- |
св. 2 до 20 включ. |
- |
± 2 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
± 2 |
- | ||
- |
св. 5 до 50 включ. |
- |
± 2 | |||
от 0 до |
- |
от 0 до 10 включ. |
± 2 |
- |
Тип модуля |
Определяемый компонент |
Диапазоны показаний |
Диапазон измерений объемной доли |
Пределы допускаемой основной по грешности | ||
млн-1 |
об. д. % |
приведенной, Y, % |
относительной, 6, % | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
100 % |
- |
от 10 до 100 включ. |
- |
± 2 | ||
DEFOR |
d2 Хлор |
от 0 до 125 млн-1 |
от 0 до 12 включ. |
- |
± 10 |
- |
св. 12 до 125 включ. |
- |
- |
± 10 | |||
от 0 до 500 млн-1 |
от 0 до 50 включ. |
- |
±10 |
- | ||
св. 50 до 500 включ. |
- |
- |
± 10 | |||
от 0 до 1000 млн-1 |
от 0 до 100 включ. |
- |
± 8 |
- | ||
св. 100 до 1000 включ. |
- |
- |
± 8 | |||
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 8 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
± 8 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 8 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 8 | |||
от 0 до 20 % |
- |
от 0 до 2 включ. |
± 8 |
- | ||
- |
св. 2 до 20 включ. |
- |
± 8 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
± 8 |
- | ||
- |
св. 5 до 50 включ. |
- |
± 8 | |||
от 0 до 100 % |
- |
от 0 до 10 включ. |
± 6 |
- | ||
- |
от 10 до 100 включ. |
- |
± 6 | |||
NO Оксид азота |
от 0 до 10 млн-1 |
от 0 до 5 включ. |
- |
±12 |
- | |
св. 5 до 10 включ. |
- |
- |
±12 | |||
от 0 до 25 млн-1 |
от 0 до 10 включ. |
- |
± 8 |
- | ||
св. 10 до 25 включ. |
- |
- |
± 8 | |||
от 0 до 50 млн-1 |
от 0 до 15 включ. |
- |
± 8 |
- | ||
св. 15 до 50 включ. |
- |
- |
± 8 | |||
от 0 до 100 млн-1 |
от 0 до 20 включ. |
- |
± 8 |
- | ||
св. 20 до 100 включ. |
- |
- |
± 8 | |||
от 0 до 200 млн-1 |
от 0 до 30 включ. |
- |
± 8 |
- | ||
св. 30 до 200 включ. |
- |
- |
± 8 | |||
от 0 до 500 млн-1 |
от 0 до 80 включ. |
- |
± 6 |
- | ||
св. 80 до 500 включ. |
- |
- |
± 6 | |||
от 0 до 1000 млн-1 |
от 0 до 100 включ. |
- |
± 6 |
- | ||
св. 100 до 1000 включ. |
- |
- |
± 6 | |||
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 6 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
± 6 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 6 |
- |
Тип модуля |
Определяемый компонент |
Диапазоны показаний |
Диапазон измерений объемной доли |
Пределы допускаемой основной по грешности | ||
млн-1 |
об. д. % |
приведенной, Y, % |
относительной, 6, % | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
- |
св. 1 до 10 включ. |
- |
± 8 | |||
от 0 до 20 % |
- |
от 0 до 2 включ. |
± 4 |
- | ||
- |
св. 2 до 20 включ. |
- |
± 4 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
± 4 |
- | ||
- |
св. 5 до 50 включ. |
- |
± 4 | |||
от 0 до 100 % |
- |
от 0 до 10 включ. |
± 2 |
- | ||
- |
св. 10 до 100 включ. |
- |
± 2 | |||
NO2 |
от 0 до |
от 0 до 5 включ. |
- |
±10 |
- | |
10 млн-1 |
св. 5 до 10 включ. |
- |
- |
±10 | ||
Диоксид |
от 0 до |
от 0 до 10 включ. |
- |
± 8 |
- | |
азота |
25 млн-1 |
св. 10 до 25 включ. |
- |
- |
± 8 | |
от 0 до |
от 0 до 15 включ. |
- |
± 8 |
- | ||
50 млн-1 |
св. 15 до 50 включ. |
- |
- |
± 8 | ||
от 0 до |
от 0 до 20 включ. |
- |
± 8 |
- | ||
100 млн-1 |
св. 20 до 100 включ. |
- |
- |
± 8 | ||
от 0 до |
от 0 до 30 включ. |
- |
± 4 |
- | ||
200 млн-1 |
св. 30 до 200 включ. |
- |
- |
± 4 | ||
от 0 до |
от 0 до 80 включ. |
- |
± 2 |
- | ||
500 млн-1 |
св. 80 до 500 включ. |
- |
- |
± 2 | ||
от 0 до 1000 млн-1 |
от 0 до 100 включ. |
- |
± 2 |
- | ||
св. 100 до 1000 включ. |
- |
- |
± 2 | |||
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 2 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
± 2 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 2 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 2 | |||
от 0 до 20 % |
- |
от 0 до 2 включ. |
± 2 |
- | ||
- |
св. 2 до 20 включ. |
- |
± 2 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
± 2 |
- | ||
- |
св. 5 до 50 включ. |
- |
± 2 | |||
от 0 до 100 % |
- |
от 0 до 10 включ. |
± 2 |
- | ||
- |
св. 10 до 100 включ. |
- |
± 2 | |||
SO2 |
от 0 до |
от 0 до 5 включ. |
- |
±10 |
- |
Тип модуля |
Определяемый компонент |
Диапазоны показаний |
Диапазон измерений объемной доли |
Пределы допускаемой основной по грешности | ||
млн-1 |
об. д. % |
приведенной, Y, % |
относительной, 6, % | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Оксид |
10 млн-1 |
св. 5 до 10 включ. |
- |
- |
±10 | |
серы |
от 0 до |
от 0 до 10 включ. |
- |
± 8 |
- | |
25 млн-1 |
св. 10 до 25 включ. |
- |
- |
± 8 | ||
от 0 до |
от 0 до 15 включ. |
- |
± 8 |
- | ||
50 млн-1 |
св. 15 до 50 включ. |
- |
- |
± 8 | ||
от 0 до |
от 0 до 20 включ. |
- |
± 8 |
- | ||
100 млн-1 |
св. 20 до 100 включ. |
- |
- |
± 8 | ||
от 0 до |
от 0 до 30 включ. |
- |
± 4 |
- | ||
200 млн-1 |
св. 30 до 200 включ. |
- |
- |
± 4 | ||
от 0 до |
от 0 до 80 включ. |
- |
± 4 |
- | ||
500 млн-1 |
св. 80 до 500 включ. |
- |
- |
± 4 | ||
от 0 до 1000 млн-1 |
от 0 до 100 включ. |
- |
± 4 |
- | ||
св. 100 до 1000 включ. |
- |
- |
± 4 | |||
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 4 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
±4 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 2 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 2 | |||
от 0 до 20 % |
- |
от 0 до 2 включ. |
± 2 |
- | ||
- |
св. 2 до 20 включ. |
- |
± 2 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
± 2 |
- | ||
- |
св. 5 до 50 включ. |
- |
± 2 | |||
от 0 до 100 % |
- |
от 0 до 10 включ. |
± 2 |
- | ||
- |
св. 10 до 100 включ. |
- |
± 2 | |||
NH3 |
от 0 до |
от 0 до 5 включ. |
- |
± 10 |
- | |
50 млн-1 |
св. 5 до 50 включ. |
- |
- |
± 10 | ||
Аммиак |
от 0 до |
от 0 до 10 включ. |
- |
± 8 |
- | |
100 млн-1 |
св. 10 до 100 включ. |
- |
- |
± 8 | ||
от 0 до |
от 0 до 25 включ. |
- |
± 8 |
- | ||
250 млн-1 |
св. 25 до 250 включ. |
- |
- |
± 8 | ||
от 0 до |
от 0 до 50 включ. |
- |
± 8 |
- | ||
500 млн-1 |
св.50 до 500 включ. |
- |
- |
± 8 | ||
от 0 до |
от 0 до 70 включ. |
- |
± 8 |
- | ||
700 млн-1 |
св.70 до 700 включ. |
- |
- |
± 8 |
Тип модуля |
Определяемый компонент |
Диапазоны показаний |
Диапазон измерений объемной доли |
Пределы допускаемой основной по грешности | ||
млн-1 |
об. д. % |
приведенной, Y, % |
относительной, 6, % | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 8 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
± 8 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 8 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 8 | |||
от 0 до 20 % |
- |
от 0 до 2 включ. |
± 6 |
- | ||
- |
св. 2 до 20 включ. |
- |
± 6 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
± 6 |
- | ||
- |
св. 5 до 50 включ. |
- |
± 6 | |||
от 0 до 100 % |
- |
от 0 до 10 включ. |
± 4 |
- | ||
- |
св. 10 до 100 включ. |
- |
± 4 | |||
CS2 |
от 0 до |
от 0 до 5 включ. |
- |
± 15 |
- | |
50 млн-1 |
св. 5 до 50 включ. |
- |
- |
± 15 | ||
Сероугле |
от 0 до |
от 0 до 10 включ. |
- |
± 15 |
- | |
род |
100 млн-1 |
св. 10 до 100 включ. |
- |
- |
± 15 | |
от 0 до |
от 0 до 25 включ. |
- |
± 15 |
- | ||
250 млн-1 |
св. 25 до 250 включ. |
- |
- |
± 15 | ||
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 15 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
± 15 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 12 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 12 | |||
от 0 до 20 % |
- |
от 0 до 2 включ. |
± 12 |
- | ||
- |
св. 2 до 20 включ. |
- |
± 12 | |||
от 0 до 30 % |
- |
от 0 до 3 включ. |
± 12 |
- | ||
- |
св. 3 до 50 включ. |
- |
± 12 | |||
COS |
от 0 до |
от 0 до 25 включ. |
- |
± 10 |
- | |
Карбонил сульфид |
250 млн-1 |
св. 25 до 250 включ. |
- |
- |
± 10 | |
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 8 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
± 8 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 8 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 8 | |||
от 0 до 20 % |
- |
от 0 до 2 включ. |
± 8 |
- | ||
- |
св. 2 до 20 включ. |
- |
± 8 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
± 8 |
- | ||
- |
св. 5 до 50 включ. |
- |
± 8 | |||
от 0 до |
- |
от 0 до 10 включ. |
± 8 |
- |
Тип модуля |
Определяемый компонент |
Диапазоны показаний |
Диапазон измерений объемной доли |
Пределы допускаемой основной по грешности | ||
млн-1 |
об. д. % |
приведенной, Y, % |
относительной, 6, % | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
100 % |
- |
св. 10 до 100 включ. |
- |
± 8 | ||
H2S Сероводо род |
от 0 до 10 млн-1 |
от 0 до 5 включ. |
- |
± 8 |
- | |
св. 5 до 10 включ. |
- |
- |
± 8 | |||
от 0 до 25 млн-1 |
от 0 до 10 включ. |
- |
± 8 |
- | ||
св. 10 до 25 включ. |
- |
- |
± 8 | |||
от 0 до 50 млн-1 |
от 0 до 15 включ. |
- |
± 8 |
- | ||
св. 15 до 50 включ. |
- |
- |
± 8 | |||
от 0 до 100 млн-1 |
от 0 до 20 включ. |
- |
± 8 |
- | ||
св. 20 до 100 включ. |
- |
- |
± 8 | |||
от 0 до 200 млн-1 |
от 0 до 30 включ. |
- |
± 8 |
- | ||
св. 30 до 200 включ. |
- |
- |
± 8 | |||
от 0 до 500 млн-1 |
от 0 до 80 включ. |
- |
± 8 |
- | ||
св. 80 до 500 включ. |
- |
- |
± 8 | |||
от 0 до 1000 млн-1 |
от 0 до 100 включ. |
- |
± 6 |
- | ||
св. 100 до 1000 включ. |
- |
- |
± 6 | |||
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 6 |
- | ||
- |
св. 0,1 до 1 включ. |
- |
± 6 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 6 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 6 | |||
от 0 до 20 % |
- |
от 0 до 2 включ. |
± 6 |
- | ||
- |
св. 2 до 20 включ. |
- |
± 6 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
± 4 |
- | ||
- |
св. 5 до 50 включ. |
- |
± 4 | |||
от 0 до 100 % |
- |
от 0 до 10 включ. |
± 4 |
- | ||
- |
св. 10 до 100 включ. |
- |
± 4 | |||
THERMO R |
Аргон (Аг) в O2/N2 |
от 0 до 5 % |
- |
от 0 до 1 включ. |
±1 |
- |
- |
св. 1 до 5 включ. |
- |
±1 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
±1 |
- | ||
- |
св. 1 до 10 включ. |
- |
±1 | |||
от 0 до 20 % |
- |
от 0 до 2 включ. |
±0.5 |
- | ||
- |
св. 2 до 20 включ. |
- |
±0.5 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
±0.5 |
- |
Тип модуля |
Определяемый компонент |
Диапазоны показаний |
Диапазон измерений объемной доли |
Пределы допускаемой основной по грешности | ||
млн-1 |
об. д. % |
приведенной, Y, % |
относительной, 6, % | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
- |
св. 5 до 50 включ. |
- |
±0.5 | |||
от 0 до 100 % |
- |
от 0 до 10 включ. |
±0.5 |
- | ||
- |
св. 10 до 100 включ. |
- |
±0.5 | |||
Метан (CH) в биогазе |
от 0 до 60 % |
- |
от 0 до 6 включ. |
±1 |
- | |
- |
св. 6 до 60 включ. |
- |
±1 | |||
от 0 до 100 % |
- |
от 0 до 10 включ. |
±0.5 |
- | ||
- |
св. 10 до 100 включ. |
- |
±0.5 | |||
Диоксид углерода (CO2) в воздухе |
от 0 до 10 % |
- |
от 0 до 1 включ. |
±5 |
- | |
- |
св. 1 до 10 включ. |
- |
±5 | |||
от 0 до 20 % |
- |
от 0 до 2 включ. |
±5 |
- | ||
- |
св. 2 до 20 включ. |
- |
±5 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
± 4 |
- | ||
- |
св. 5 до 50 включ. |
- |
± 4 | |||
от 0 до 100 % |
- |
от 0 до 10 включ. |
± 4 |
- | ||
- |
св. 10 до 100 включ. |
- |
± 4 | |||
Водород (H2) в Ar/CH4/C O2/N2/O2/ в топливно м газе / в воздухе |
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 6 |
- | |
- |
св. 0,1 до 1 включ. |
- |
± 6 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 6 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 6 | |||
от 0 до 20 % |
- |
от 0 до 2 включ. |
± 6 |
- | ||
- |
св. 2 до 20 включ. |
- |
± 6 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
± 4 |
- | ||
- |
св. 5 до 50 включ. |
- |
± 4 | |||
от 0 до 100 % |
- |
от 0 до 10 включ. |
± 4 |
- | ||
- |
св. 10 до 100 включ. |
- |
± 4 | |||
Гелий (He) в N2 |
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
±10 |
- | |
- |
св. 0,1 до 1 включ. |
- |
±10 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
±8 |
- | ||
- |
св. 1 до 10 включ. |
- |
±8 | |||
от 0 до 20 % |
- |
от 0 до 2 включ. |
± 6 |
- | ||
- |
св. 2 до 20 включ. |
- |
± 6 |
Тип модуля |
Определяемый компонент |
Диапазоны показаний |
Диапазон измерений объемной доли |
Пределы допускаемой основной по грешности | ||
млн-1 |
об. д. % |
приведенной, Y, % |
относительной, 6, % | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
от 0 до 50 % |
- |
от 0 до 5 включ. |
±4 |
- | ||
- |
св. 5 до 50 включ. |
- |
±4 | |||
от 0 до 100 % |
- |
от 0 до 10 включ. |
±2 |
- | ||
- |
св. 10 до 100 включ. |
- |
±2 | |||
Аммиак (NH3) в CO2 |
от 0 до 15% |
- |
от 0 до 2 включ. |
±5 |
- | |
- |
св. 2 до 15 включ. |
- |
±5 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
±4 |
- | ||
- |
св. 5 до 50 включ. |
- |
±4 | |||
от 0 до 100 % |
- |
от 0 до 10 включ. |
±2 |
- | ||
- |
св. 10 до 100 включ. |
- |
±2 | |||
Аммиак (NH3) в воздухе |
от 0 до 75 % |
- |
от 0 до 7 включ. |
±3 |
- | |
- |
св. 7 до 75 включ. |
- |
±3 | |||
от 0 до 100 % |
- |
от 0 до 10 включ. |
±2 |
- | ||
- |
св. 10 до 100 включ. |
- |
±2 | |||
OXOR-P |
O2 Кислород |
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 3 |
- |
- |
св. 0,1 до 1 включ. |
- |
± 3 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 3 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 3 | |||
от 0 до 20 % |
- |
от 0 до 2 включ. |
± 2 |
- | ||
- |
св. 2 до 20 включ. |
- |
± 2 | |||
от 0 до 50 % |
- |
от 0 до 5 включ. |
± 2 |
- | ||
- |
св. 5 до 50 включ. |
- |
± 2 | |||
от 0 до 100 % |
- |
от 0 до 10 включ. |
± 2 |
- | ||
- |
св. 10 до 100 включ. |
- |
± 2 | |||
OXOR- E |
O2 Кислород |
от 0 до 1 % |
- |
от 0 до 0,1 включ. |
± 5 |
- |
- |
св. 0,1 до 1 включ. |
- |
± 5 | |||
от 0 до 10 % |
- |
от 0 до 1 включ. |
± 5 |
- | ||
- |
св. 1 до 10 включ. |
- |
± 5 | |||
от 0 до 25 % |
- |
от 0 до 2 включ. |
± 5 |
- | ||
- |
св. 2 до 25 включ. |
- |
± 5 | |||
FIDOR |
CxHy* |
от 0 до 15 млн-1 |
от 0 до 5 включ. |
- |
± 8 |
- |
св. 5 до 15 включ. |
- |
- |
± 8 |
Тип модуля |
Определяемый компонент |
Диапазоны показаний |
Диапазон измерений объемной доли |
Пределы допускаемой основной по грешности | ||
млн-1 |
об. д. % |
приведенной, Y, % |
относительной, 6, % | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
от 0 до 50 млн-1 |
от 0 до 5 включ. |
- |
± 7 |
- | ||
св. 5 до 50 включ. |
- |
- |
± 7 | |||
от 0 до 150 млн-1 |
от 0 до 15 включ. |
- |
± 6 |
- | ||
св. 15 до 150 включ. |
- |
- |
± 6 | |||
от 0 до 500 млн-1 |
от 0 до 50 включ. |
- |
± 5 |
- | ||
св. 50 до 500 включ. |
- |
- |
± 5 | |||
от 0 до 1000 млн-1 |
от 0 до 100 включ. |
- |
± 5 |
- | ||
св. 100 до 1000 включ. |
- |
- |
± 5 | |||
от 0 до 5000 млн-1 |
от 0 до 500 включ. |
- |
± 5 |
- | ||
св. 500 до 5000 включ. |
- |
- |
± 5 | |||
от 0 до 10000 млн-1 |
от 0 до 1000 включ. |
- |
± 5 |
- | ||
св. 1000 до 10000 включ. |
- |
- |
± 5 | |||
от 0 до 15000 млн-1 |
от 0 до 1500 включ. |
- |
± 5 |
- | ||
св. 1500 до 15000 включ. |
- |
- |
± 5 | |||
* Сумма углеводородов | ||||||
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от предела допускаемой основной погрешности |
0,05 |
Таблица 3 - Технические характеристики газоанализаторов
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды (для всех модулей, кроме FIDOR), °С |
от +5 до +45 |
- температура окружающей среды для модуля FIDOR, °С |
от +5 до +40 |
- диапазон изменения относительной влажности окружающего воздуха, % |
от 20 до 90 |
- атмосферное давление, кПа |
от 80 до 120 |
Время прогрева и выхода на рабочий режим, в зависимости от типа модуля, мин, не более - для модулей UNOR, MULTOR |
45 |
- для модулей DEFOR, THERMOR, OXOR-P, FIDOR |
60 |
OXOR-E |
нет |
Продолжение таблицы 3
Наименование характеристики |
Значение | |
Время установления показаний, в зависимости от типа модуля, с, не более | ||
|
3 25 4 20 20 | |
- для модуля FIDOR |
2,5 | |
Потребляемая мощность, Вт, в зависимости от типа модуля, не более | ||
- для модулей UNOR, MULTOR |
150 | |
- для модуля DEFOR |
134 | |
- для модулей THERMOR, OXOR-P |
30 | |
- для модуля OXOR-E |
5 | |
- для модуля FIDOR |
300 | |
Габаритные размеры, мм, не более (ДхШ*В) | ||
- модель GMS810/811 |
483x178x405 | |
- модель GMS820P |
790x590x353 | |
- модель GMS840/841 |
522x434x474 | |
- модель GMS810 FIDOR |
483x178x405 | |
Масса, кг, не более - модель GMS810/811 |
20 | |
- модель GMS820P |
150 | |
- модель GMS840/841 |
30 | |
- модель GMS810 FIDOR |
20 | |
Маркировка взрывозащиты - модель GMS820P |
1Ex db e IIC T6 Gb X (1Ex db e [ia] IIC T6 Gb X) | |
- модель GMS841 |
2Ex nA nC IIC T4 Gc X (2Ex nA nC [ia] IIC T4 Gc X | |
Средний срок службы, не менее лет |
15 | |
Средняя наработка на отказ, ч |
40 000 |
