Номер по Госреестру СИ: 67286-17
67286-17 Анализаторы кислорода
(TRANSIC111LP, TRANSIC151LP)
Назначение средства измерений:
Анализаторы кислорода TRANSIC111LP, TRANSIC151LP (далее - анализаторы) предназначены для автоматических непрерывных измерений объемной доли кислорода (O2) в отходящих газах, окружающем воздухе и технологических процессах.
Аналитический паспорт типа средства измерений
67286-17 — Анализаторы кислорода
TRANSIC111LP, TRANSIC151LP
Фирма "SICK AG"
ГЕРМАНИЯ
МПИ: 1 год
Действует
4
организаций2
владельцев2
версий10
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
4
Организаций-поверителей
эффективное число: 2.8
2
Владельцев СИ
эффективное число: 2
2
Экземпляров СИ
по агрегатам владельцев / организаций
40%
Периодические поверки
первичные: 10%
0%
Непригодность
0 извещений
20%
Поверки юрлиц
доля в общем объёме
1 422 ₽
Средневзвешенная цена
медиана: 477 ₽
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
3 600
Концентрация поверителей
HHI; доля топ-5: 100%
5 000
Концентрация владельцев
HHI; доля топ-5: 100%
2
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
44
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 10 поверок; пик пришёлся на 2019 год (5).
- Последний завершённый год показал снижение на 66.7% (2024 к 2023).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет -27.5%.
- Рынок представлен 4 организациями; концентрация высокая (HHI 3600), доля топ-5 — 100%.
- В базе найдено 2 владельцев и 2 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 1 422 руб.; ценами покрыто 0% годового объёма, расчётный известный объём услуг — 0 руб.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2019 — 5
Долгосрочный CAGR: -27.5%
Активных версий: 1
Ценовой диапазон: 477–4 256 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "ЗИК" | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "ЛИТ-ИНЖИНИРИНГ" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 74b80265-72d3-c6d1-968c-aac4b8284231 | 67286-17 | 2022-02-28 | — | актуальная |
| 5a66b3de-d414-e4ca-bba1-c954b8df62ff | 67286-17 | 2020-05-07 | 2022-02-28 | архивная |
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.

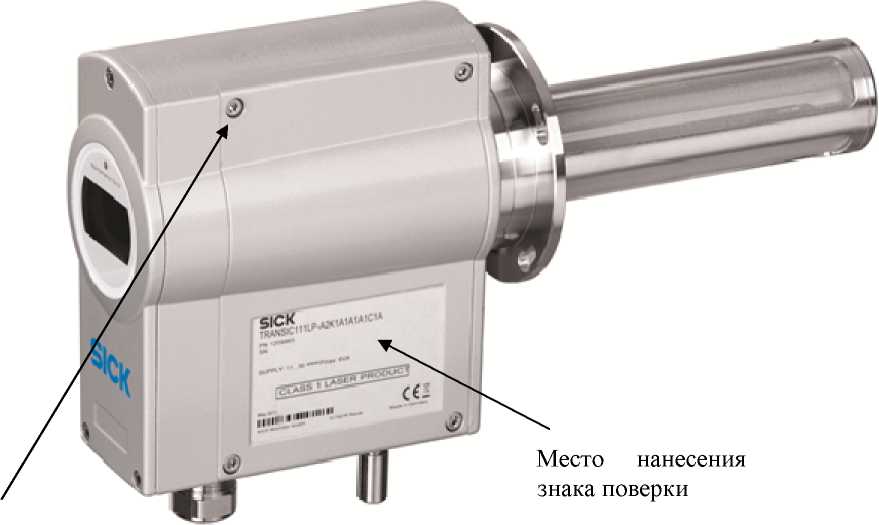

Анализаторы кислорода
Рисунок № 1
Внешний вид.

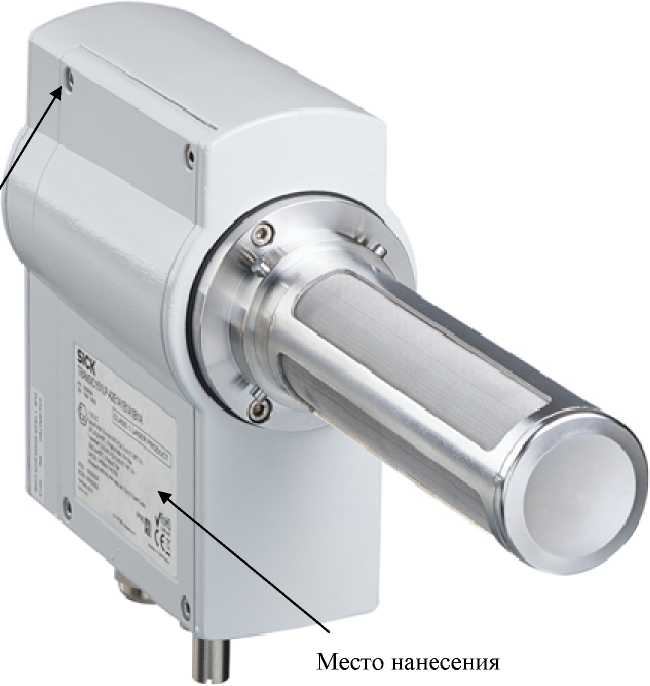

Анализаторы кислорода
Рисунок № 2
Общие сведения
Дата публикации - 28.02.2022
Срок свидетельства - 14.04.2027
Номер записи - 158816
ID в реестре СИ - 381216
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TRANSIC151LP, TRANSIC111LP
Производитель
Изготовитель - Фирма "SICK AG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 5
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№777 от 2017.04.14 Об утверждении типов средств измерений
№489 от 2022.02.28 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (31)
Наличие аналогов СИ: Анализаторы кислорода (TRANSIC111LP, TRANSIC151LP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SICK AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16819-02 01.04.2007 |
Измерители скорости газа, Flowsick 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
16820-03 01.12.2008 |
Газоанализаторы, GM 31 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22599-02 01.04.2007 |
Газоанализаторы, GM 901 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22600-02 01.04.2007 |
Газоанализаторы, GM 35 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22601-02 01.04.2007 |
Системы газоаналитические, MCS 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22601-14 28.08.2019 |
Системы газоаналитические, MCS 100 Е мод. MCS 100 E HW, MCS 100 E PD, MCS 100 E CD Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
22602-02 01.04.2007 |
Системы газоаналитические, MCI 900 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22603-02 01.04.2007 |
Анализаторы пыли, FW 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22604-02 01.04.2007 |
Анализаторы пыли, OMD 41 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22605-02 01.04.2007 |
Системы газоаналитические модульные, S 700 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
25651-03 01.10.2008 |
Газоанализаторы, EuroFID Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
25651-10 |
Газоанализаторы, EuroFID Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
28501-05 |
Система газоаналитическая, АСКВ Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
36104-16 12.05.2021 |
Газоанализаторы, SIDOR Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36105-14 28.08.2019 |
Анализаторы общего органического углерода, TOCOR 700 мод. TOCOR 700 TH, TOCOR 700 UV Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36575-07 |
Анализаторы пыли, FWE 200 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
38950-08 01.11.2013 |
Системы измерения массы и габаритных размеров, APACHE ppc Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43980-10 01.04.2025 |
Расходомеры газа ультразвуковые, FLOWSIC 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
43981-11 22.08.2026 |
Счетчики газа ультразвуковые, FLOWSIC 600 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
45539-10 28.07.2026 |
Газоанализаторы, GM 32 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
45955-10 28.07.2021 |
Анализаторы пыли, DUSTHUNTER мод. T50, T100, T200, SF100, SP100, SB50, SB100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
46284-10 28.07.2021 |
Газоанализаторы, GMS800 (мод. GMS810, GMS811, GMS815P, GMS820P, GMS830, GMS831) Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
46406-11 01.03.2016 |
Системы определения массы и габаритных размеров, APACHE Conveyor APA185 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57730-14 25.06.2019 |
Системы отбора пыли, Gravimat SHC 500 мод. 501 и 502 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57777-14 02.07.2019 |
Счетчики газа ультразвуковые, FLOWSIC500 CIS Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
7 лет |
|
59296-14 14.10.2024 |
Счетчики газа ультразвуковые, FLOWSIC300 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
61318-15 11.08.2026 |
Газоанализаторы, GM700, GMЕ700 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61791-15 02.10.2020 |
Контроллеры-вычислители расхода газа, FLOW-X Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
62182-15 03.11.2021 |
Газоанализаторы кислорода, ZIRKOR 302 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63294-16 01.03.2021 |
Комплексы для измерений габаритных размеров и объема, VMS, DWS Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65334-16 06.10.2026 |
Газоанализаторы, GM35 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
66002-16 16.12.2026 |
Системы газоаналитические модульные, S700 мод. S710, S711, S715, S720 Eх и S721 Ex Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67286-17 14.04.2027 |
Анализаторы кислорода, TRANSIC111LP, TRANSIC151LP Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71392-18 01.06.2024 |
Анализаторы пыли, FW мод. FW101-Ex, FWE200DH, FW300-Ex Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71779-18 09.07.2024 |
Анализаторы фотометрические, MCS300P Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73357-18 04.12.2024 |
Расходомеры ультразвуковые, DOSIC, FFU Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года - для мод. FFU; 4 года - для мод. DOSIC |
|
73309-18 04.12.2024 |
Датчики давления, PBS, PHT, PBSH, PFT, PBT Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
76063-19 12.09.2024 |
Газоанализаторы тоннельные, VICOTEC320 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76581-19 18.11.2024 |
Измерители скорости воздушного потока ультразвуковые, FLOWSIC 200 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
76825-19 10.12.2024 |
Комплексы газоаналитические, MCS Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77558-20 19.02.2025 |
Счетчики газа ультразвуковые, FLOWSIC500 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
7 лет |
|
78076-20 22.04.2025 |
Системы измерительные контура, скорости и объемного расхода насыпного продукта, Bulkscan Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
78993-20 |
Анализатор фотометрический, MCS300P-Ex Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
82469-21 28.07.2026 |
Газоанализаторы, GMS800 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).
Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:
- Количество выполненных первичных поверок ИС и их элементов;
- Долю первичных поверок в общем объеме поверок организации;
- Долю на рынке первичных поверок и всех поверок ИС;
- Количество извещений о непригодности ИС и их рыночную долю;
- Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
- Число поверяемых типов СИ, относящихся к ИС и их элементам.
Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.
Кроме рейтинга, для каждого года доступна агрегированная статистика:
- Число уникальных организаций, выполнявших поверку ИС;
- Количество примененных эталонов и ГЭТ;
- Общее количество поверок по различным видам эталонов;
- Прослеживаемость поверок до конкретных ГЭТ.
Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.
Отчет может быть использован:
- Органами регулирования для анализа первичного рынка ИС;
- Руководителями организаций при выборе подрядчиков по поверке;
- Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.
Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.
Кто поверяет Анализаторы кислорода (TRANSIC111LP, TRANSIC151LP)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ЗАО НИЦ "ИНКОМСИСТЕМ" (RA.RU.311328) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГАЗПРОМ ВНИИГАЗ" (РОСС RU.0001.310301) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ЗАО НИЦ "ИНКОМСИСТЕМ" (RA.RU.311328) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы кислорода (TRANSIC111LP, TRANSIC151LP)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Челябинский ЦСМ Челябинская область |
477 | 477 |
Программное обеспечение
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения.
|
Идентификационные данные (признаки) |
Значение |
|
TRANSIC111LP | |
|
Идентификационное наименование ПО |
9165087 X721 |
|
Номер версии (идентификационный номер) ПО* |
Version 1.4 |
|
Цифровой идентификатор ПО |
NA |
|
TRANSIC151LP | |
|
Идентификационное наименование ПО |
9191454 01 XD67 |
|
Номер версии (идентификационный номер) ПО* |
Version 1.1 |
|
Цифровой идентификатор ПО |
NA |
|
Примечание: * Номер версии (идентификационный номер) программного обеспечения должен | |
|
быть не ниже указанного. | |
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации и на корпус газоанализатора в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам кислорода TRANSIC111LP, TRANSIC151LPГОСТ 8.578-2014 "ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические требования".
Техническая документация фирмы-изготовителя "SICK AG", Германия.
Поверка
Поверкаосуществляется по документу МП 205-18-2016 "Анализаторы кислорода TRANSIC111LP, TRANSIC151LP. Методика поверки", утвержденному ФГУП "ВНИИМС 09 декабря 2016 г.
Основные средства поверки: стандартные образцы газовые смеси ГСО 10530-2014, ГСО 10531-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на анализаторы, как показано на рисунках 1, 2.
Изготовитель
Фирма "SICK AG", ГерманияАдрес: Erwin-Sick-Str. 1 79183 Waldkirch, Germany
Телефон/факс: +49 7641 469-0/+49 7641 469-1149
Web-сайт: www.sick.com
E-mail: info.pa@sick.de
Заявитель
Представительство акционерного общества "ЗИК АГ" (Германия)Юрид. адрес: 117342, г. Москва, ул. Бутлерова, д. 17
ИНН 9909393027
Тел./факс: +7 (495) 221-5135/ +7 (495) 775-0536
Web-сайт: www.sick.com
E-mail: info.moscow@sick.de
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail: office@vniims.ru
Web-сайт: http://www.vniims.ru
Принцип действия анализаторов кислорода TRANSIC111LP и TRANSIC151LP основан на методе лазерной абсорбционной спектроскопии с настраиваемым диодом (Tunable Diode Laser Absorption Spectroscopy - TDLAS). Лазерная спектроскопия делает возможным проведение измерений с высокой селективностью. Молекулы О2 поглощают излучение на определенных длинах волн в ближнем ИК диапазоне. Поглощение энергии светового потока приводит к возбуждению молекул О2, ослабляя при этом энергию излучения. Лазерный диод модулирует световой поток по частоте в пределах диапазона поглощения. Приемник измеряет интенсивность излучения дошедшего потока и определяет текущее поглощение. Содержание газа измеряется на основании демпфирования лазерного луча, который направляется от настраиваемого диода в газовую пробу. Для измерений объёмной доли кислорода длина волны лазерного луча настраивается так, чтобы она соответствовала характеристической линии спектра поглощения кислорода около 760 нм в ближнем ИК диапазоне электромагнитного спектра. При измерении длина волны диодного лазера непрерывно модулируется, чтобы сканировать одну из линий спектра поглощения кислорода. Таким образом, фотодетектором генерируется периодический сигнал, амплитуда которого пропорциональна содержанию кислорода в пробе.
Датчики анализаторов кислорода TRANSIC111LP и TRANSIC151LP выполнены в виде зонда, который можно установить непосредственно в анализируемом объекте. В этом случае измерения проводятся в реальном времени. Диодный лазер и фотодетектор, который измеряет интенсивность светового потока, находятся в трансмиттере за защитным окном. Световой луч направляется на фотодетектор через расположенное на конце зонда фокусирующее зеркало. Встроенный датчик температуры зонда измеряет температуру анализируемого газа. Соединение температурного зонда и корпуса теплопроводящее. Для предотвращения нагрева, вызванного воздействием прямых солнечных лучей, предусмотрено применение в случае необходимости защитного кожуха (опция). Для защиты от грубой грязи и попадания света прибор комплектуется сетчатым фильтром из нержавеющей стали. Для снижения влияния на результаты измерений содержания кислорода воды, пыли, прочих загрязнений и экстремально сильного излучения окружающей среды используется ПТФЭ - фильтр.
Для применения в процессах, протекающих при высоких температурах и давлениях, или в трудных условиях установки газоанализаторы TRANSIC могут быть выполнены с пробоотборной кюветой, размещаемой рядом с процессом в параллельном потоке.
Анализаторы кислорода TRANSIC выпускаются также для контроля содержания кислорода в атмосферном воздухе. В этом случае анализаторы измеряют объёмную долю кислорода в диапазоне от 2 до 21 %.
Общий вид анализаторов кислорода TRANSIC111LP, TRANSIC151LP представлен на рисунках 1-2.
Схема пломбирования анализаторов кислорода TRANSIC111LP, TRANSIC151LP указана на рисунках 1-2.
Место нанесения
знака поверки
5ICK
Место пломбировки
Рисунок 1 - Фотография общего вида анализатора кислорода TRANSIC111LP
Место нанесения
Рисунок 2 - Фотография внешнего вида анализатора кислорода TRANSIC151LP
Таблица 2 - Диапазоны измерений и пределы допускаемой абсолютной погрешности анализаторов кислорода TRANSIC111LP, TRANSIC151LP
|
Диапазоны измерений объёмной доли, % |
Пределы допускаемой основной абсолютной погрешности, объёмная доля, % |
|
от 0 до 1 |
±0,2 |
|
от 0 до 3 |
±0,2 |
|
от 0 до 5 |
±0,2 |
|
от 0 до 10 |
±0,2 |
|
от 0 до 15 |
±0,2 |
|
от 0 до 25 |
±0,2 |
|
от 0 до 100 |
±0,2 |
|
от 2 до 21 |
±0,2 |
Таблица 3 - Основные технические характеристики анализаторов кислорода
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной в диапазоне от -20 °С до +80 °С в долях основной погрешности на каждые 10 °С |
±0,5 |
|
Параметры электрической питания: - напряжение питание постоянного тока, В |
7,5 (питание через блок TSA151) |
|
- частота переменного тока, Гц |
50±1 |
|
Время прогрева, мин, не менее |
3 |
|
Время отклика т0,65/т0,9, с, не более - в воздухе без фильтра |
10/20 10/25 |
|
- сеткой из нержавеющей стали |
30/70 |
|
- с сеткой из нержавеющей стали и ПТФЭ |
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, Вт, не более |
2,7 |
|
Габаритные размеры, мм, не более: | |
| |
|
- блок питания
| |
|
Масса, кг, не более: - трансмиттер |
2,2 |
|
- блок питания |
3 |
|
Условия эксплуатации: - температуры окружающей среды, °С: - в технологическом процессе |
от -20 до +80 |
|
- в атмосферном воздухе |
от -20 до +60 |
|
- для электроники |
от -20 до +60 |
|
- относительная влажность, % |
от 0 до 95 (без конденсации) |
|
Маркировка взрывозащиты - анализатор кислорода TRANSIC151LP - трансмиттер |
1Ex ib IIB T4 Gb Х |
|
- блок питания |
1Ex e mb [ib] IIB T4 Gb Х |
|
- зонд |
0Ex op is IIB T4 Ga Х |
