Номер по Госреестру СИ: 45539-10
45539-10 Газоанализаторы
(GM 32)
Назначение средства измерений:
Газоанализаторы GM 32 (далее - газоанализаторы) предназначены для автоматического непрерывного измерения массовой концентрации загрязняющих веществ аммиака (NH3), диоксида серы (SO2), оксида (NO) и диоксида азота (NO2) в отходящих газах промышленных производств.
Внешний вид.
Газоанализаторы
Рисунок № 1
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 2. Таблица 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
GM32 |
Номер версии (идентификационный номер ПО) |
9125967 T473 |
Цифровой идентификатор ПО |
NA |
Другие идентификационные данные (если имеются) |
- |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.
Влияние программного обеспечения газоанализаторов метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель блока обработки информации методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации "Газоанализаторы GM 32".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам GM 32
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".
ГОСТ Р 50759-95 "Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия".
ГОСТ 8.578-2008 "ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".
Техническая документация фирмы-изготовителя "SICK AG".
Поверка
Поверкаосуществляется по документу МП 45539-10 "Инструкция. Газоанализаторы GM 32. Методика поверки", утвержденным ГЦИ СИ ФГУП "ВНИИМС" 25октября 2010 г.
Средства поверки:
- ГСО состава газовых смесей по ТУ 6-16-2956-01;
- установка динамическая "Микрогаз-Ф" с источниками микропотоков ;
- генератор газовых смесей ГГС-03-03.
Изготовитель
Фирма "SICK AG", Германия
Адрес: Erwin-Sick-Str. 1, 79183 Waldkirch, Germany
Заявитель
Представительство акционерного общества "ЗИК АГ" (Германия) г. Москва Юрид. адрес: 117218, г. Москва, ул. Новочеремушкинская, д. 17
Тел./факс: (495)221-5135/(495)775-0536, E-mail: info.moscow@sick.de
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77/437-56-66
E- mail: office@vniims.ru, www.vniims.ru
Газоанализаторы GM 32 представляют собой однолучевые спектрометры, обеспечивающие измерение содержания загрязняющих веществ без отбора и транспортирования отобранной пробы газа.
Массовая концентрация компонентов (SO2, NO, NO2, NH3) определяется методом дифференциальной оптической абсорбционной спектроскопии (ДОАС) по полосам поглощения в широком диапазоне ультрафиолетовой части спектра.
Газоанализаторы GM 32 выполняют автоматическую самодиагностику, автоматический контроль нуля и корректировку на загрязнение оптики, периодические циклы проверки нулевой и контрольной точек.
Стационарные автоматические газоанализаторы непрерывного действия GM 32 изготавливаются в двух конструктивных вариантах: для установки с одной стороны газохода (один монтажный фланец для приемопередающего блока с присоединенным к нему измерительным зондом с отражателем) и для установки на противоположных сторонах газохода (раздельный фланцевый монтаж на стенках газохода блока приемопередатчика и блока отражателя). Измерительный зонд может изготавливаться с открытой измерительной щелью и с измерительной частью, закрытой газопроницаемым фильтром из керамики, с контролируемой температурой нагрева для предотвращения образования конденсата на оптических окнах (для проведения измерений в газах с большой концентрацией пыли). В состав прибора входит узел подачи чистого воздуха, который используется для защиты оптических поверхностей от загрязнения и воздействия высоких температур.
Управление настройками, диагностика и запись сервисной информации производятся через программное обеспечение SOPAS ЕТ с помощью меню пользователя и системы паролей.
Маркировка газоанализаторов GM 32 включает обозначения, приведенные в таблице 1 и отражающие исполнение корпуса, измеряемые компоненты, длину измерительного зонда и межфланцевое расстояние при раздельном монтаже блока приемопередатчика и блока отражателя.
Таблица 1
Исполнение корпуса |
Измеряемые компоненты |
Длина измерительного зонда |
Межфланцевое расстояние |
С - комфортное Р - прототип В - базовое |
0 - специальное
|
0 - специальное
|
0 - специальное
|
Вывод данных может осуществляться непосредственно на ЖК экран, находящийся на передней панели газоанализатора. Прибор в базовом исполнении оснащен интерфейсом Ethernet. Возможно добавление интерфейсов RS 232 и RS 485/422 (Modbus RTU) через дополнительный модуль связи SCU для передачи информации в систему более высокого уровня или для подключения к персональному компьютеру. В качестве опции газоанализаторы могут комплектоваться аналоговыми выходами 0/2/4...22 мА (от 2 до макс. 16 выходов), аналоговыми входами 0/4...22 мА, дискретными выходами 48 В (макс. 8 выходов).

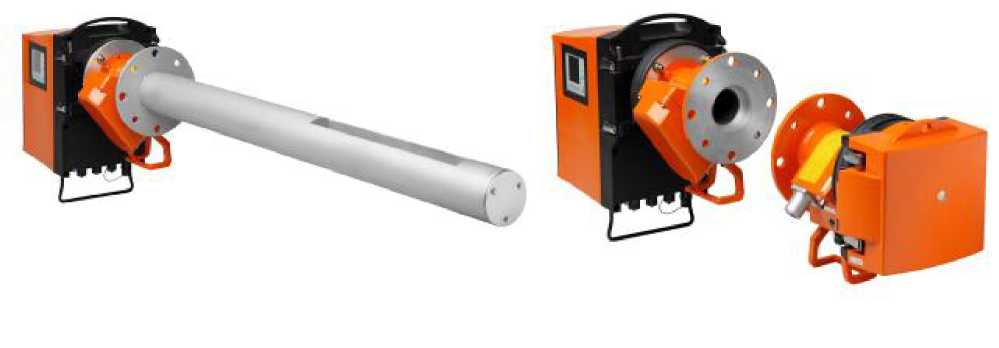

Рис. 2. Фотография внешнего вида газоанализатора GM 32 (установка на противоположных сторонах газохода).
Рис. 1. Фотография внешнего вида газоанализатора GM 32 (установка с одной стороны газохода).
Диапазон измерений массовой концентрации NO (мини-мальный/максимальный), мг/м3
Диапазон измерений массовой концентрации NO2 (мини-мальный/максимальный), мг/м3
Диапазон измерений массовой концентрации SO2 (мини-мальный/максимальный), мг/м3
Диапазон измерений массовой концентрации NH3 (мини-мальный/максимальный), мг/м3
Пределы допускаемых значений основной приведенной к верхнему пределу диапазона измерений погрешности, %:
NO в диапазоне от 0 до 50 мг/м3
NO2 в диапазоне от 0 до 100 мг/м3
SO2 в диапазоне от 0 до 40 мг/м3
NH3 в диапазоне от 0 до 25 мг/м3
Пределы допускаемой основной относительной погрешности, %:
NO в диапазоне св. 50 до 2500 мг/м3
NO2 в диапазоне св. 100 до 2000 мг/м3
SO2 в диапазоне св. 40 до 2000 мг/м3
SO2 в диапазоне св. 2000 до 20000 мг/м3
NH3 в диапазоне св. 25 до 50 мг/м3
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °С в долях предела допускаемой основной погрешности не превышает
Пределы допускаемой дополнительной погрешности от изменения напряжения питания на ± 10 % от номинального значения в долях от предела основной допускаемой погрешности не превышает
Время установления показаний, с, не более:
для NO, NO2, SO2
для NH3
Потребляемая мощность, Вт, не более:
газоанализатора
узла подачи чистого воздуха
Габаритные размеры блоков газоанализаторов, мм, не более: блок приемопередачи блок отражателя блок управления
зонд GMP (с открытой измерительной щелью)
зонд GPP (с закрытой измерительной щелью)
учтено при нормировании
от 0 до 50 / от 0 до 2500 от 0 до 100 / от 0 до 2000 от 0 до 40 / от 0 до 20000
от 0 до 25 / от 0 до 50
± 15
± 15
± 15
± 15
± 15
± 15
± 15
± 15
± 15
0,2
0,2
200
400
410 1100
586x315x580
388x291x280
450x400x158 длина 900, 1500, 2000, 2500 диаметр 114 длина 1000, 1500, 2000, 2500
узел подачи продувочного воздуха
Масса, кг, не более:
блок приемопередачи
блок отражателя
блок управления
зонд GMP (с открытой измерительной щелью) зонд GPP (с закрытой измерительной щелью) узел подачи продувочного воздуха
Условия эксплуатации:
- температура окружающей среды , °С
- относительна влажность, %
- температура измеряемой среды, ° С , не более
- давление измеряемой среды относительно атмосферного , гПа
диаметр 114
550x550x270
20
9
16
25
45
14
от минус 20 до 55 от 96 (без конденсации) 550 ± 60
