Номер по Госреестру СИ: 66002-16
66002-16 Системы газоаналитические модульные
(S700 мод. S710, S711, S715, S720 Eх и S721 Ex)
Назначение средства измерений:
Системы газоаналитические модульные S700 модификаций S710, S711, S715, S720 Ех и S721 Ex предназначены для автоматического непрерывного измерения объемной доли и/или массовой концентрации от одного до пяти компонентов, из приведенных в таблице 2, в отходящих или технологических газах, выбросах промышленных предприятий.
Внешний вид.
Системы газоаналитические модульные
Рисунок № 1
Внешний вид.
Системы газоаналитические модульные
Рисунок № 2
Программное обеспечение
Системы имеют встроенное программное обеспечение (ПО).
ПО осуществляет следующие функции: измерение содержания определяемого компонента; отображение результатов измерений на ЖК дисплее газоанализатора; передача результатов измерений по интерфейсу связи с ПК; контроль целостности программных кодов ПО, настроечных и калибровочных констант; контроль общих неисправностей (связь, конфигурация);
контроль внешней связи (RS 232 C и/или RS-422/485, по запросу Ethernet, ModBus, протокол АК).
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Системы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
S 710 |
Номер версии (идентификационный номер) ПО |
v.1.36 ’’ |
Цифровой идентификатор ПО |
недоступен |
1) Номер версии (идентификационный номер) программного обеспечения должен быть не ниже указанного в таблице. |
Знак утверждения типа
Знак утверждения типананосят на специальную табличку на лицевой панели системы методом наклейки и на титульный лист Руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам газоаналитическим модульным S700 модификаций S710, S711, S715, S720 Ех и S721 ExПриказ Минприроды России № 425 от 07.12.2012 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Техническая документация фирмы - изготовителя
Поверка
Поверкаосуществляется по документу МП 242-2036-2016 «Системы газоаналитические модульные S700 модификаций S710, S711, S715, S720 Eх и S721 Ex. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 01 февраля 2018 г.
Основные средства поверке:
-
- стандартные образцы состава газовые смеси в баллонах под давлением
ГСО 10540-2014: СЧЬ/Х: (воздух), С^ю/^ (воздух), С^/^ (воздух), СгИ^з (воздух), С2H4/N2 (воздух), СбИх^ (воздух), СН4М (воздух), С5Н12Ж2 (воздух), СэН/^ (воздух), Ar/N2, He/N2, И2/АГ, H2/N2 (воздух), С2Нб/^ (воздух), cis-G.iH (цис-2-бутен)/^ (воздух), С4Нб (1,3-бутадиен/№2 (воздух); ГСО 10546-2014: NH3/N2 (воздух), CO2/N2 (воздух), СО/N (воздух), NO/N2, SO2/N2 (воздух), O2/N2; ГСО 10549-2014: С2И4С12^2 (воздух), СИСШ2/воздух; ГСО 10528-2014: СуИзМ, СзИю/Нх; ГСО 10534-2014: С4ИбОМ (воздух).
-
- генератор влажного воздуха HygroGen, модификации HygroGen 2 (рег. № 32405-11), диапазон воспроизведения относительной влажности от 0 до 100 %, пределы допускаемой абсолютной погрешности по относительной влажности ±0,5 %, диапазон воспроизведения температуры от 0 до +60 °С, пределы допускаемой абсолютной погрешности по температуре ±0,1 °С;
-
- гигрометр Rotronic модификации HygroPalm (рег. № 26379-10), диапазон измерений относительной влажности от 0 до 100 %, СКО случайной составляющей погрешности измерений относительной влажности не более 0,1 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на систему, как указано на рисунках 1 - 3.
Изготовитель
Фирма «SICK AG», Германия
Адрес: Эрвин-Зик-Штрассе 1, 79183-Вальдкирх, Германия
Заявитель
Общество с ограниченной ответственностью «ЗИК» (ООО «ЗИК») ИНН 7705628580
Адрес: 117342, г. Москва, ул. Бутлерова, д. 17, эт. 18, к. 2-4,6
Телефон: +7 (495) 775-05-30
Факс: +7 (495) 775-05-36
Web-сайт: www.sick.ru
E-mail: info@sick.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»(ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru Е-mail: info@vniim.ru
Принцип действия систем определяется принципами действия модулей, которые входят в их состав:
-
- недисперсионный инфракрасный абсорбционный метод; используется в модулях UNOR для селективного измерения массовой концентрации одного компонента, выбираемого из ряда компонентов, и MULTOR для одновременного измерения массовой концентрации трех различных компонентов, которые выбираются при заказе системы из пяти компонентов;
-
- метод теплопроводности, модуль THERMOR для измерения объемной доли одного из шести компонентов;
-
- недисперсионный инфракрасный абсорбционный метод с использованием интерференционных фильтров для модуля FINOR;
-
- парамагнитный метод, используется в модуле ОXOR-P для измерения объемной доли кислорода (для модификации S715);
-
- электрохимический метод, модуль ОXOR-Е для измерений объемной доли кислорода.
Системы газоаналитические модульные S700 представляют собой стационарные автоматические приборы непрерывного действия и имеют 5 модификаций, которые отличаются габаритами и исполнением корпуса:
-
5710 - базовая модель, которая может быть установлена в 19-ти дюймовую стойку;
-
5711 - модель аналогична базовой, но имеет меньшие габаритные размеры;
S715 - модель имеет корпус, обеспечивающий защиту от пыли и влаги (степень защиты IP65).
-
5720 Ex - модель имеет взрывозащищенный корпус и может использоваться во взрывоопасных зонах;
-
5721 Ex - модель аналогична модели S720 Ex, но имеет корпус для размещения модулей большего размера.
Примечание: модификации S710 и S 711 имеют корпуса со степенью защиты от пыли и влаги IP20.
Системы S710, S711 и S715 состоят из корпуса, в котором установлено от одного до трех модулей, которые выбираются по требованию заказчика из шести имеющихся различных модулей. Системы имеют от 1 до 5 измерительных каналов, для передачи измерительной информации и дополнительной информации о дате, времени и состоянии системы используется стандартный интерфейс RS 232. На лицевой панели систем S 710, S 711 и S 715 расположены жидкокристаллический дисплей и клавиатура.
Системы S720 Ex и S721 Ex состоят из трех блоков, связанных между собой электрическими кабелями: блока, в котором монтируются соответствующие модули, блока индикации с дисплеем и клавиатуры.
Работой систем управляет микропроцессор, который обеспечивает автоматическое
тестирование и калибровку. С помощью клавиатуры осуществляется вход в соответствующее меню. На дисплей выводится измерительная информация и текстовая информация, необходимая при проведении калибровки и тестировании. Калибровка систем может проводиться как в автоматическом, так и в ручном режиме с использованием поверочных газовых смесей и нулевых газов (синтетический воздух, для канала кислорода - азот).
Системы имеют блок пробоподготовки с фильтром и осушителем для очистки анализируемой газовой пробы от пыли и влаги, а также обогреваемую линию подачи анализируемого газа. Отбор пробы может осуществляться с помощью насоса, входящего в состав систем (оптимальный вариант), либо без насоса при наличии избыточного давления газовой пробы в точке ее отбора.
Результаты измерений содержания компонентов могут быть представлены в ppm, % (об.), мг/м3, г/м3.
Система имеет следующие выходные сигналы:
-
- аналоговые выходы по току (4-20) мА , (0-20) мА,
-
- релейные выходы аварийных сигналов (по запросу)
Дистанционный контроль и передача данных
-
- интерфейсы RS-232 и/или RS-422/485, по запросу Ethernet, ModBus, протокол АК;
Визуализация данных
-
- показания, выводимые на ЖК монитор системы;
В системе предусмотрена компенсация влияния друг на друга определяемых компонентов.
Внешний вид систем, места пломбирования от несанкционированного доступа и место нанесения знака поверки показаны на рисунках 1 - 3.

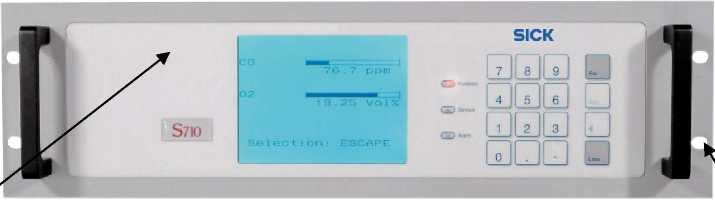

Рисунок 1 - Внешний вид систем газоаналитических модульных S700 модификации S720 Eх
Рисунок 2 - Внешний вид систем газоаналитических модульных S700 модификации S715
Место для нанесения знака поверки
Место пломбировки
Рисунок 3 - Внешний вид систем газоаналитических модульных S700 модификации S710
Таблица 2 - Основные метрологические характеристики
Тип модуля |
Определяемый компонент |
Диапазоны показаний объемной доли |
Диапазоны измерений объемной доли 1) |
Пределы допускаемой основной погрешности | ||
млн-1 (ppm) |
% |
приведенной, Y, % |
относительной, 6, % | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
UNOR |
Ацетилен C2H2 в воздухе (азоте) C2H2 в азоте |
от 0 до 300 млн-1 |
от 0 до 300 |
- |
±8 |
- |
от 0 до 1000 млн-1 |
от 0 до 300 включ. св. 300 до 1000 |
- |
±8 |
±8 | ||
от 0 до 5000 млн-1 |
от 0 до 1000 включ. св. 1000 до 5000 |
- |
±6 |
±6 | ||
от 0 до 14 % |
- |
от 0 до 5 включ. св. 5 до 14 |
±5 |
±5 | ||
Аммиак NH3 в воздухе (азоте) |
от 0 до 300 млн-1 |
от 0 до 300 |
- |
±8 |
- | |
от 0 до 1000 млн-1 |
от 0 до 300 включ. св. 300 до 1000 |
- |
±8 |
±8 | ||
от 0 до 2500 млн-1 |
от 0 до 1000 включ. св. 1000 до 2500 |
- |
±6 |
±6 | ||
от 0 до 1,5 % |
- |
от 0 до 1,5 |
±5 |
- | ||
Бутан С4Н10 в воздухе (азоте) |
от 0 до 100 -1 млн |
от 0 до 100 |
- |
±10 |
- | |
от 0 до 200 млн-1 |
от 0 до 200 |
- |
±8 |
- | ||
от 0 до 700 млн-1 |
от 0 до 200 включ. св. 200 до 700 |
- |
±8 |
±8 | ||
Бутанол С4Н9ОH в воздухе (азоте) |
от 0 до 1000 млн-1 |
от 0 до 100 включ. св. 100 до 1000 |
- |
±8 |
±8 | |
1-Бутен С4Н8 |
от 0 до 250 млн-1 |
от 0 до 250 |
- |
±10 |
- | |
UNOR |
Диоксид углерода СО2 в воздухе (азоте) |
от 0 до 20 млн-1 |
от 0 до 20 включ. |
- |
±15 |
- |
от 0 до 1000 млн-1 |
от 0 до 100 включ. св. 100 до 1000 |
- |
±6 |
±6 | ||
от 0 до 1,0 % |
- |
от 0 до 1,0 |
±5 |
- |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
UNOR |
Диоксид углерода СО2 в воздухе (азоте) |
от 0 до 10 % |
- |
от 0 до 3 включ. св. 3 до 10 |
±5 |
±5 |
от 0 до 100 % |
- |
от 0 до 10 включ. св. 10 до 100 |
±5 |
±5 | ||
Оксид углерода СО в воздухе (азоте) |
от 0 до 20 млн-1 |
от 0 до 20 |
- |
±15 |
- | |
от 0 до 75 млн-1 |
от 0 до 75 |
- |
±10 |
- | ||
от 0 до 500 млн-1 |
от 0 до 100 включ. св. 100 до 500 |
±8 |
±8 | |||
от 0 до 1000 млн-1 |
от 0 до 500 включ. св. 500 до 1000 |
- |
±6 |
±6 | ||
от 0 до 1,0 % |
- |
от 0 до 1,0 |
±5 |
- | ||
от 0 до 10 % |
- |
от 0 до 3 включ. св. 3 до 10 |
±5 |
±5 | ||
от 0 до 70 % |
- |
от 0 до 10 включ. св. 10 до 70 |
±5 |
±5 | ||
1,1-Дихлорэтан C2H4CI2 в воздухе (азоте) |
от 0 до 500 млн-1 |
от 0 до 100 включ. св. 100 до 500 |
- |
±10 |
±10 | |
Этан С2Н6 в воздухе (азоте) |
от 0 до 100 млн-1 |
от 0 до 100 |
- |
±10 |
- | |
от 0 до 500 млн-1 |
от 0 до 100 включ. св. 100 до 500 |
- |
±10 |
±10 | ||
от 0 до 2000 млн-1 |
от 0 до 500 включ. св. 500 до 2000 |
- |
±8 |
±8 | ||
от 0 до 5000 млн-1 |
от 0 до 2000 включ. св. 2000 до 5000 |
- |
±8 |
±8 | ||
Этилен С2Н4 в воздухе (азоте) |
от 0 до 300 млн-1 |
от 0 до 300 |
- |
±10 |
- | |
от 0 до 500 млн-1 |
от 0 до 300 включ. св. 300 до 500 |
- |
±10 |
±10 | ||
от 0 до 2000 млн-1 |
от 0 до 500 включ. св. 500 до 2000 |
- |
±8 |
±8 | ||
Фреон 22 (Хлордифтор-метан) CHCIF2 в воздухе |
от 0 до 500 млн-1 |
от 0 до 100 включ. св. 100 до 500 |
- |
±10 |
±10 | |
от 0 до 2000 млн-1 |
от 0 до 500 включ. св. 500 до 2000 |
- |
±8 |
±8 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Гексан |
от 0 до 300 млн-1 |
от 0 до 300 |
- |
±10 |
- | |
СН14 |
от 0 до |
от 0 до 300 включ. |
±10 |
- | ||
в воздухе |
500 млн-1 |
св. 300 до 500 |
- |
±10 | ||
(азоте) |
от 0 до |
от 0 до 500 включ. |
±8 |
- | ||
1000 млн-1 |
св. 500 до 1000 |
- |
±8 | |||
Гексан |
от 0 до |
от 0 до 500 включ. |
±6 |
- | ||
С6Н14 в азоте |
4500 млн-1 |
св. 500 до 4500 |
- |
±6 | ||
Метан СН4 в воздухе (азоте) |
от 0 до 100 млн-1 |
от 0 до 100 |
- |
±10 |
- | |
от 0 до 500 млн-1 |
от 0 до 100 включ. св. 100 до 500 |
- |
±10 |
±10 | ||
от 0 до |
от 0 до 500 включ. |
±8 |
- | |||
1000 млн-1 |
св. 500 до 1000 |
- |
±8 | |||
от 0 до |
от 0 до 1000 включ. |
±6 |
- | |||
Метан |
5000 млн-1 |
св. 1000 до 5000 |
- |
±6 | ||
СН4 в азоте |
от 0 до 90 % |
- |
от 0 до 10 включ. св. 10 до 90 |
±5 |
±5 | |
от 0 до 75 млн-1 |
от 0 до 75 |
- |
±10 |
- | ||
Оксид азота NO в воздухе (азоте) |
от 0 до 500 млн-1 |
от 0 до 100 включ. св. 100 до 500 |
±10 |
±10 | ||
UNOR |
от 0 до 1000 млн-1 |
от 0 до 500 включ. св. 500 до 1000 |
- |
±8 |
±8 | |
от 0 до |
от 0 до 1000 включ. |
±6 |
- | |||
4000 млн-1 |
св. 1000 до 4000 |
- |
±6 | |||
Пентан С5Н12 |
от 0 до 300 млн-1 |
от 0 до 300 |
- |
±10 |
- | |
в воздухе |
от 0 до |
от 0 до 300 включ. |
±8 |
- | ||
(азоте) |
1000 млн-1 |
св. 300 до 1000 |
- |
±8 | ||
Пентан |
от 0 до |
от 0 до 500 включ. |
±8 |
- | ||
С5Н12 в азоте |
2000 млн-1 |
св. 500 до 2000 |
- |
±8 | ||
от 0 до 75 млн-1 |
от 0 до 75 включ. |
- |
±10 |
- | ||
Диоксид серы SO2 в воздухе (азоте) |
от 0 до 500 млн-1 |
от 0 до 100 включ. св. 100 до 500 |
±10 |
±10 | ||
от 0 до 1000 млн-1 |
от 0 до 500 включ. св. 500 до 1000 |
- |
±8 |
±8 | ||
от 0 до |
от 0 до 1000 включ. |
±6 |
- | |||
4000 млн-1 |
св. 1000 до 4000 |
- |
±6 | |||
Пропан С3Н8 в воздухе (азоте) |
от 0 до 100 млн-1 |
от 0 до 100 включ. |
- |
±10 |
- | |
от 0 до 500 млн-1 |
от 0 до 100 включ. св. 100 до 500 |
- |
±10 |
±10 | ||
от 0 до |
от 0 до 500 включ. |
±8 |
- | |||
1000 млн-1 |
св. 500 до 1000 |
- |
±8 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
UNOR |
Пропан С3Н8 в азоте |
от 0 до 2000 млн-1 |
от 0 до 500 включ. св. 500 до 2000 |
- |
±8 |
±8 |
от 0 до 1,0 % |
- |
от 0 до 1,0 |
±5 |
- | ||
Толуол С7Н8 |
от 0 до 500 млн-1 |
от 0 до 100 включ. св. 100 до 500 |
- |
±10 |
±10 | |
Пары воды Н2О |
от 0 до 1000 млн-1 |
от 0 до 500 включ. св. 500 до 1000 |
- |
±15 |
±15 | |
от 0 до 15 % |
- |
от 0 до 5 включ. св. 5 до 15 |
±10 |
±10 | ||
о-Ксилол С8Н10 |
от 0 до 500 млн-1 |
от 0 до 100 включ. св. 100 до 500 |
- |
±10 |
±10 | |
1,3-бутадиен (C4H6) |
от 0 до 60 % |
- |
от 0 до 10 включ. св. 10 до 60 |
±5 |
±5 | |
цис-2-бутен (cis-C4H8) |
от 0 до 10 % |
- |
от 0 до 3 включ. св. 3 до 10 |
±5 |
±5 | |
MULTOR |
Диоксид углерода СО2 в воздухе (азоте) |
от 0 до 20 млн-1 |
от 0 до 20 |
- |
±15 |
- |
от 0 до 1000 млн-1 |
от 0 до 100 включ. св. 100 до 1000 |
- |
±8 |
±8 | ||
от 0 до 1,0 % |
- |
от 0 до 1,0 |
±5 |
- | ||
от 0 до 10 % |
- |
от 0 до 3 включ. св. 3 до 10 |
±5 |
±5 | ||
от 0 до 100 % |
- |
от 0 до 10 включ. св. 10 до 100 |
±5 |
±5 | ||
Оксид углерода СО в воздухе (азоте) |
от 0 до 20 -1 млн |
от 0 до 20 |
- |
±15 |
- | |
от 0 до 75 млн-1 |
от 0 до 75 |
- |
±10 |
- | ||
от 0 до 500 млн-1 |
от 0 до 100 включ. св. 100 до 500 |
±8 |
±8 | |||
от 0 до 1000 -1 млн вкл. |
от 0 до 500 вкл. св. 500 до 1000 вкл. |
- |
±6 |
±6 | ||
от 0 до 1,0 % |
- |
от 0 до 1,0 |
±5 |
- | ||
от 0 до 10 % |
- |
от 0 до 3 включ. св. 3 до 10 |
±5 |
±5 | ||
от 0 до 70 % |
- |
от 0 до 10 включ. св. 10 до 70 |
±5 |
±5 | ||
Метан СН4 в воздухе (азоте) |
от 0 до 100 млн-1 |
от 0 до 100 |
- |
±10 |
- | |
от 0 до 500 млн-1 |
от 0 до 100 включ. св. 100 до 500 |
- |
±10 |
±10 | ||
от 0 до 1000 млн-1 |
от 0 до 500 включ. св. 500 до 1000 |
- |
±8 |
±8 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
от 0 до |
от 0 до 1000 включ. |
±6 |
- | |||
Метан |
5000 млн-1 |
св. 1000 до 5000 |
- |
±6 | ||
СН4 в азоте |
от 0 до 90 % |
- |
от 0 до 10 включ. св. 10 до 90 |
±5 |
±5 | |
Оксид азота |
от 0 до 75 млн-1 |
от 0 до 75 |
- |
±10 |
- | |
NO |
от 0 до |
от 0 до 100 включ. |
±10 |
- | ||
500 млн-1 |
св. 100 до 500 |
- |
±10 | |||
от 0 до |
от 0 до 500 включ. |
±8 |
- | |||
Оксид азота |
1000 млн-1 |
св. 500 до 1000 |
- |
±8 | ||
NO |
от 0 до |
от 0 до 1000 включ. |
±6 |
- | ||
MULTOR |
4000 млн-1 |
св. 1000 до 4000 |
- |
±6 | ||
от 0 до 40 млн-1 |
от 0 до 40 |
- |
±15 |
- | ||
от 0 до |
от 0 до 100 включ. |
±10 |
- | |||
500 млн-1 |
св. 100 до 500 |
- |
±10 | |||
Диоксид серы |
от 0 до |
от 0 до 500 включ. |
±8 |
- | ||
SO2 в воздухе |
1000 млн-1 |
св. 500 до 1000 |
- |
±8 | ||
(азоте) |
от 0 до |
от 0 до 1000 включ. |
±6 |
- | ||
4000 млн-1 |
св. 1000 до 4000 |
- |
±6 | |||
от 0 до 1,5 % |
- |
от 0 до 1,5 |
±5 |
- | ||
от 0 до 15 % |
- |
от 0 до 5 включ. св. 5 до 15 |
±5 |
±5 | ||
Аргон |
от 0 до 20 % |
- |
от 0 до 5 включ. св. 5 до 20 |
±5 |
±5 | |
Ar в азоте |
от 0 до 95 % |
- |
от 0 до 10 включ. св. 10 до 95 |
±5 |
±5 | |
Гелий Не в азоте |
от 0 до 1 % |
- |
от 0 до 1,0 |
±5 |
- | |
от 0 до 95 % |
- |
от 0 до 10 включ. св. 10 до 95 |
±5 |
±5 | ||
TERMOR |
Водород Н2 в аргоне |
от 0 до 1 % |
- |
от 0 до 1,0 |
±5 |
- |
от 0 до 5 % |
- |
от 0 до 1,0 включ. св. 1,0 до 5,0 |
±5 |
±5 | ||
Н2 в воздухе |
от 0 до 1 % |
- |
от 0 до 1,0 |
±5 |
- | |
от 0 до 1 % |
- |
от 0 до 1,0 |
±5 |
- | ||
Н2 в азоте |
от 0 до 25 % |
- |
от 0 до 3 включ. св. 3 до 25 |
±5 |
±5 | |
от 0 до 99 % |
- |
от 0 до 10 включ. св. 10 до 99 |
±5 |
±5 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
FINOR |
Диоксид углерода СО2 в воздухе (азоте) |
от 0 до 0,1% |
- |
от 0 до 0,1 |
±10 |
- |
от 0 до 20 % |
- |
от 0 до 3 включ. св. 3 до 20 |
±5 |
±5 | ||
от 0 до 95 % |
- |
от 0 до 10 включ св. 10 до 95 |
±5 |
±5 | ||
Оксид углерода СО в воздухе (азоте) |
от 0 до 5000 млн-1 |
от 0 до 1000 включ. св. 1000 до 5000 |
- |
±6 |
±6 | |
от 0 до 20 % |
- |
от 0 до 5 включ. св. 5 до 20 |
±5 |
±5 | ||
от 0 до 70 % |
- |
от 0 до 10 включ. св. 10 до 70 |
±5 |
±5 | ||
Метан СН4 в азоте |
от 0 до 2,0 % |
- |
от 0 до 2,0 |
±5 |
- | |
от 0 до 20 % |
- |
от 0 до 5 включ. св. 5 до 20 |
±5 |
±5 | ||
от 0 до 70 % |
- |
от 0 до 10 включ. св. 10 до 70 |
±5 |
±5 | ||
OXOR-P 2) |
Кислород О2 |
от 0 до 1,0 % |
- |
от 0 до 1,0 |
±10 |
- |
от 0 до 10 % |
- |
от 0 до 3 включ. св. 3 до 10 |
±5 |
±5 | ||
от 0 до 100 % |
- |
от 0 до 10 включ. св. 10 до 100 |
±4 |
±4 | ||
OXOR-Е |
Кислород О2 |
от 0 до 10 % |
- |
от 0 до 3 включ. св. 3 до 10 |
±5 |
±5 |
от 0 до 25 % |
- |
от 0 до 5 включ. св. 5 до 25 |
±4 |
±4 | ||
Примечание - Пересчет объемной доли (млн-1) в массовую концентрацию компонента (мг/м3) проводится с приведением к температуре 0 оС и давлению 760 мм рт. ст. в соответствии с требованиями РД 52.04.186-89. |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная цена единицы наименьшего разряда |
0,01 % (об.) или г/м3 0,1; 1 ppm или мг/м3 |
Предел допускаемой вариации показаний, от предела допускаемой основной погрешности |
0,5 |
Предел допускаемого изменения показаний за 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности |
0,5 |
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур от +5 до +45 °С, на каждые 10 °С, в долях от предела допускаемой основной погрешности |
±0,5 |
Пределы допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов, в долях от предела допускаемой основной погрешности |
±1,5 |
Время прогрева и выхода на рабочий режим в зависимости от типа модулей, установленных в системах, мин |
от 30 до 120 |
Время установления показаний, с |
от 1 до 300 |
Таблица 4 - Технические характеристики
Наименование характеристики |
Значение |
Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
от 207 до 253 |
Потребляемая мощность, В^А, не более |
150 |
Средняя наработка на отказ (при доверительной вероятности Р = 0,95), ч |
24 000 |
Полный средний срок службы, лет |
8 |
Параметры анализируемой газовой пробы:
при отборе пробы с помощью насоса при избыточном давлении в точке отбора пробы от 300 до 1000 гПа
|
от 0 до +45 от 30 до 60 от 5 до 100 не более верхнего значения диапазона измерений |
Условия эксплуатации:
|
от 0 до +45 95 от 84 до 106,7 |
Таблица 5 - Габаритные размеры и масса
Модификация |
Габаритные размеры (ШХВХД), не более |
Масса, кг |
S710 |
485х135х435 |
от 10 до 20 |
S711 |
485x135x290 |
от 9 до19 |
S715 |
555x470x290 |
от 20 до30 |
S720 Ex:
|
10х120х110 195x295x305 280x360x480 |
от 60 до 70 |
S721 Ex:
|
10x120x110 195x295x305 300x480x600 |
от 90 до 100 |
