Номер по Госреестру СИ: 36105-14
36105-14 Анализаторы общего органического углерода
(TOCOR 700 мод. TOCOR 700 TH, TOCOR 700 UV)
Назначение средства измерений:
Анализаторы общего органического углерода TOCOR 700 модели TOCOR 700 TH, TOCOR 700 UV предназначены для автоматического непрерывного измерения массовой концентрации общего органического углерода (TOC) в водных средах.
Внешний вид.
Анализаторы общего органического углерода
Рисунок № 1
Внешний вид.
Анализаторы общего органического углерода
Рисунок № 2
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания общего органического углерода в воде, и являющееся модифицированным ПО газоанализаторов модели S700, выпускаемых фирмой «SICK AG», Германия.
Встроенное ПО анализаторов обеспечивает следующие основные функции:
- управление отбором и подготовкой пробы и работой термического/ ультрафиолетового реактора;
- обработку и передачу измерительной информации от первичного измерительного преоб -разователя;
- формирование выходного цифрового сигнала, последовательный интерфейс RS232;
- диагностику аппаратной части анализатора ;
- настройку нулевых показаний, чувствительности анализатора.
Встроенное ПО анализаторов реализует следующие расчетные алгоритмы:
1) вычисление значений массовой концентрации общего органического углерода по результатам измерения массовой концентрации диоксида углерода в потоке газа-носителя;
2) непрерывную самодиагностику аппаратной части анализатора.
Встроенное ПО анализатора идентифицируется посредством вывода на дисплей номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычис ления программного обеспечения |
TOCOR |
1.10 |
5671faea23 ca8218b293 f770ebc29db7 |
MD5 |
Примечание - номер версии ПО должен быть не ниже указанной в таблице. Значение контрольной суммы, указанное в таблице, относится только к файлу встроенного ПО (firmware) указанной версий. |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик анализаторов.
Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню "С" по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку на боковой стенке анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Анализаторы общего органического углерода TOCOR 700 модели TOCOR 700 TH, TOCOR 700 UV. Руководство по эксплуатации».
Лист № 6 Всего листов 6
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам общего органического углерода TOCOR 700 модели TOCOR 700 TH, TOCOR 700 UV
-
1 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов . Общие технические условия.
-
2 ГОСТ 22729-84 Анализаторы жидкостей ГСП. Общие технические условия .
-
3 Техническая документация изготовителя "SICK AG", Германия .
Поверка
Поверкаосуществляется по документу МП-242-1756-2014 «Анализаторы общего органического углерода TOCOR 700 модели TOCOR 700 TH, TOCOR 700 UV. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «07» марта 2014 г.
Основные средства поверки:
- стандартный образец состава кислого фталата калия C8H5O4K (ГСО 2216-81).
Изготовитель
Фирма «SICK AG», ГерманияАдрес: Nimburger Str. 11, D-79276 Reute, www.sick.com, phone +49 7641 469-0, fax +49 7641 469-1149.
Заявитель
Представительство акционерного общества «ЗИК АГ» (Германия), г. МоскваАдрес: 117218, г. Москва, ул. Новочеремушкинская, д. 17 Телефон / факс: +7 (495) 221-5135 / +7 (495) 775-0536
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 713-01-14, e-mail: info@vniim.ru, http://www.vniim.ru,
Анализаторы общего органического углерода TOCOR 700 модели TOCOR 700 TH, TOCOR 700 UV (далее - анализаторы) представляют собой стационарные автоматические анализаторы непрерывного действия.
Способ отбора пробы - принудительный.
Выпускаются две модели анализаторов:
-
- TOCOR 700 TH с термическим реактором (с одним или двумя);
-
- TOCOR 700 UV с ультрафиолетовым реактором.
Модель TOCOR 700 TH используется для измерений массовой концентрации общего органического углерода в водных средах неизвестного состава, так как в высокотемпературном термическом реакторе происходит разложение практически всех углеродосодержащих органических примесей.
Модель TOCOR 700 UV используется для водных сред с известным составом.
Принцип действия анализатора заключается в следующем:
-
- непрерывный отбор водной среды с предварительной фильтрацией от механических примесей;
-
- подготовка пробы - удаление неорганического углерода (total inorganic carbon, TIC) методом воздействия кислотой и отвода газовой фазы;
-
- преобразование органического углерода (total organic carbon, TOC) в водной пробе в диоксид углерода в газовой фазе методом окисления в ультрафиолетовом или термическом реакторе;
-
- подача выделившегося диоксида углерода в потоке газа-носителя в инфракрасный недисперсионный газоанализатор S700 с измерительным модулем UNOR (производитель “SICK AG”, Германия) с модифицированным программным обеспечением; измеренное содержание диоксида углерода в газовой фазе пропорционально содержанию общего органического углерода в анализируемой водной среде.
Очистка газа-носителя (атмосферного воздуха) осуществляется с помощью заменяемого химического фильтра.
Для сильно загрязненных водных сред возможно подключение фильтра с обратной продувкой MRF 1 (ширина щелей от 50 до 200 мкм), а также ленточного фильтра MBF 1 (размер пор 5 или 20 мкм).
Конструктивно анализаторы могут быть выполнены в едином корпусе с прозрачной дверью или в секционном корпусе с непрозрачными дверьми.
Анализатор обеспечивает выполнение следующих функций:
-
- непрерывную подготовку водной среды для проведения измерений;
-
- измерение содержания общего органического углерода в водной среде;
-
- выдача результатов измерений на дисплей встроенного газоанализатора S700;
-
- формирование выходного аналогового сигнала 4.. .20 мА и цифрового RS232;
Лист № 2 Всего листов 6 - формирование релейных выходных сигналов (неисправность , необходимость техническо -го обслуживания, техобслуживание);
- автоматическую диагностику состояния анализатора .
Анализаторы выполнены во взрывозащищенном исполнении, маркировка взрывозащиты 1ExpxIIT4. Взрывозащищенность анализаторов обеспечивается видом взрывозащиты «заполнение или продувка оболочки под избыточным давлением p» по ГОСТ Р 51330.3-99 и выполнением их конструкции в соответствии с требованиями ГОСТ Р 51330.0-99 (МЭК 60079-0-98).
По защищенности от влияния пыли и воды анализаторы соответствуют степени защиты IP55 по ГОСТ 14254-96.
Внешний вид анализатора приведен на рисунке 1.

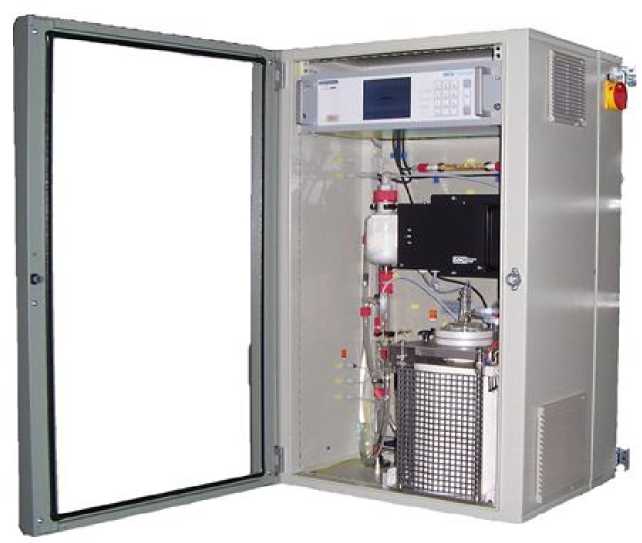

а) Единый корпус с прозрачной дверью

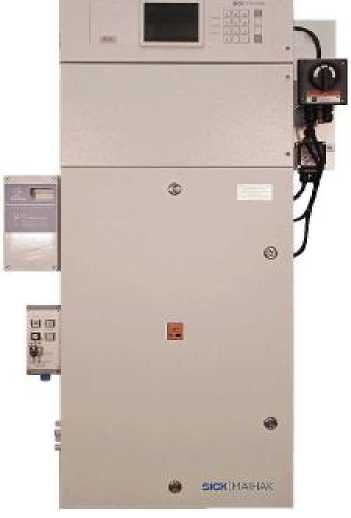

б) Секционный корпус с непрозрачной дверью
Рисунок 1 - Анализатор общего органического углерода TOCOR 700
Лист № 3 Всего листов 6
Комплект поставки анализаторов приведен в таблице 3. Таблица 3
Наименование |
Количество |
Анализаторы общего органического углерода TOCOR 700 модели TOCOR 700 TH, TOCOR 700 UV |
1 шт. (модель по заказу) |
Набор реагентов |
1 набор |
Фильтр с обратной продувкой MRF1 |
по заказу |
Фильтр ленточный MBF 1 |
по заказу |
Комплект принадлежностей |
по заказу |
Методика поверки МП-242-1756-2014 |
1 экз. |
Руководство по эксплуатации |
1 экз. |
1) Диапазоны измерений и пределы допускаемой основной погрешности анализаторов приведены в таблице 2.
Таблица 2
Модель анализатора |
Диапазон показаний массовой концентрации общего органического углерода, мг/дм3 |
Диапазон измерений массовой концентрации общего органического углерода, мг/дм3 |
Пределы допускаемой основной погрешности | |
приведенной, % |
относительной, % | |||
TOCOR 700 UV |
От 0 до 2 |
От 0 до 2 |
± 25 |
- |
TOCOR 700 UV TOCOR 700 TH |
От 0 до 5 |
От 0 до 5 |
± 25 |
- |
От 0 до 10 |
От 0 до 5 Св. 5 до 10 |
± 20 |
± 20 |
Лист № 4
Всего листов 6
Модель анализатора |
Диапазон показаний массовой концентрации общего органического углерода, мг/дм3 |
Диапазон измерений массовой концентрации общего органического углерода, мг/дм3 |
Пределы допускаемой основной погрешности | |
приведенной, % |
относительной, % | |||
От 0 до 20 |
От 0 до 5 |
± 20 |
- | |
Св. 5 до 20 |
- |
± 20 | ||
От 0 до 50 |
От 0 до 10 |
± 15 |
- | |
Св. 10 до 50 |
- |
± 15 | ||
От 0 до 100 |
От 0 до 20 |
± 15 |
- | |
Св. 20 до 100 |
- |
± 15 | ||
От 0 до 200 |
От 0 до 40 |
± 15 |
- | |
Св. 40 до 200 |
- |
± 15 | ||
От 0 до 500 |
От 0 до 100 |
± 15 |
- | |
Св. 100 до 500 |
- |
± 15 | ||
От 0 до 1000 |
От 0 до 200 |
± 15 |
- | |
Св. 200 до 1000 |
- |
± 15 | ||
От 0 до 2000 |
От 0 до 400 |
± 15 |
- | |
Св. 400 до 2000 |
- |
± 15 | ||
От 0 до 5000 |
От 0 до 1000 |
± 10 |
- | |
Св. 1000 до 5000 |
- |
± 10 | ||
От 0 до 10000 |
От 0 до 2000 |
± 10 |
- | |
Св. 2000 до 10000 |
- |
± 10 | ||
TOCOR 700 TH |
От 0 до 50000 |
От 0 до 10000 |
± 10 |
- |
Св. 10000 до 50000 |
- |
± 10 |
2) Время выхода на рабочий режим (время прогрева), не более:
- TOCOR 700 UV 45 мин
3) Предел допускаемого времени установления показаний по уровню
0,9 (Т0,9), мин, не более:
- при измерении суммарного углерода
- при измерении общего органического углерода
4) Расход анализируемой водной среды, см3/ч от 200 до 800
5) Предел допускаемого изменения выходного сигнала при непрерывной работе в течение 24 ч, в долях от пределов допускаемой основной погрешности 0,5
-
6) Пределы допускаемой погрешности анализатора от изменения температуры окружающей среды на каждые 10 oC относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности 0,2
-
7) Пределы допускаемой погрешности анализатора от изменения атмосферного давления на каждые 10 гПа, в долях от предела допускаемой основной погрешности 0,1
-
8) Пределы допускаемой погрешности анализатора от изменения напряжения питания в пределах рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности 0,1
-
9) Номинальное значение электрического питание анализаторов осуществляется переменным током частотой от 40 до 62 Гц, В 115 / 230
Пределы допускаемого отклонения от номинального напряжения питания + 10 % / - 15 %.
-
10) Потребляемая анализаторов электрическая мощность, ВА, не более:
Лист № 5
Всего листов 6
- TOCOR 700 UV
- TOCOR 700 TH
11) Габаритные размеры анализаторов, мм, не более:
500
2000
- высота
- ширина
- глубина
12) Масса анализатора, кг, не более
13) Средний срок службы, лет
14) Средняя наработка на отказ, ч,
1100
650
515
75
10
24 000
Условия эксплуатации
o
от плюс 5 до плюс 45 или от минус 10 до плюс 35 (по заказу)
от плюс 5 до плюс 45
до 95 (без конденсации) от 90 до 110
- диапазон температуры окружающей среды, C
o
- диапазон температуры анализируемой среды, C
- диапазон относительной влажности окружающей среды при температуре 25 oC, %
- диапазон атмосферного давления , кПа
