Принцип действия - оптический, основан на лазерной спектроскопии. Длина волны лазерного диода устанавливается на спектральную линию конкретного определяемого компонента, за счет чего достигается селективность метода. Молекулы газа поглощают световую энергию в определенном диапазоне длин волн, типичном для данного компонента, пропорциональную содержанию данного компонента.

Газоанализаторы GM700, GME700 представляют собой стационарные однокомпонентные автоматические приборы непрерывного действия.

Газоанализатор GM700 в зависимости от концентрации определяемого компонента и условий эксплуатации конструктивно может выполняться для установки блока приемопередатчика и блока отражателя на противоположных сторонах газохода или дымовой трубы (версия для измерения поперек сечения) или в виде блока приемопередатчика с присоединенным к нему измерительным зондом с отражателем на конце - для установки с одной стороны газохода или дымовой трубы (зондовая версия).

В зависимости от конструктивного исполнения газоанализатор состоит из блока приемопередатчика, блока отражателя (версия для измерения поперек сечения CD), измерительного зонда с отражателем (зондовая версия GMP, GPP), устройства для подачи чистого воздуха (одного или двух) для защиты оптики от загрязнения, узла продувки (одного или двух) для обеспечения бесперебойного снабжения воздухом устройств подачи чистого воздуха, блока обработки данных.

Газоанализатор имеет встроенную систему автоматической диагностики и сигнализации. Блок обработки данных имеет дисплей, а также панель управления для входа в меню параметров и диагностики и светодиодную индикацию состояния. Блок обработки данных может быть установлен в металлическом корпусе IP65/NEMA4x или в литом алюминиевом корпусе IP67, имеет 3 аналоговых выхода 0/4-20 мА, 3 реле состояния, 1 аналоговый вход 0 - 20 мА для внешнего измерительного сигнала (например, температура или давление газа). Все измерительные сигналы могут передаваться в систему сбора и обработки информации..

В зондовой версии газоанализатора GM700 в зависимости от рабочих условий могут применяться зонды различной конструкции: зонды GMP имеют измерительную щель, через которую проходит поток анализируемого газа, зонды GPP снабжены газопроницаемым керамическим или керамотефлоновым фильтром для проведения измерений в запыленных газах или в потоках с небольшим объемных расходом газа.

Газоанализатор GME700 конструктивно выполнен в одном блоке, имеет на передней панели дисплей для вывода информации об измеряемых величинах и меню, индикатор температуры измерительной ячейки прибора, на задней панели - штуцеры входа и выхода анализируемой пробы, штуцер входа азота для канала кислорода, аналоговые выходы 0/4-20 мА, внешний интерфейс RS 232.

Внешний вид газоанализаторов GM700, GME700 приведен на рисунках 1 - 4.

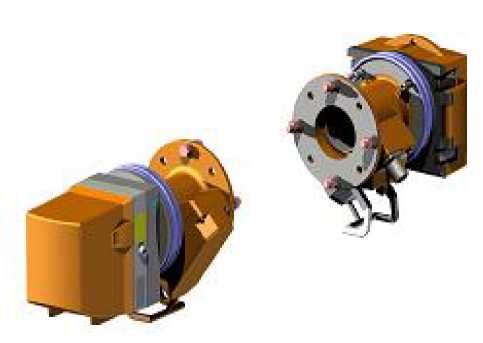

Рисунок 1 Внешний вид газоанализаторов        Рисунок 2 Внешний вид газоанализаторов

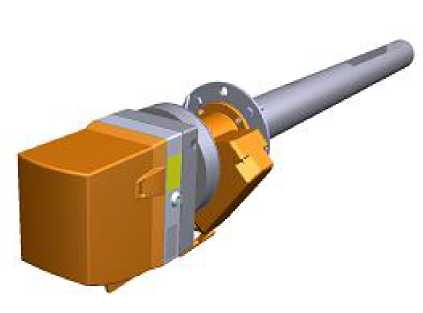

GM 700 (версия для измерения поперек сечения). GM 700 (зондовая версия).

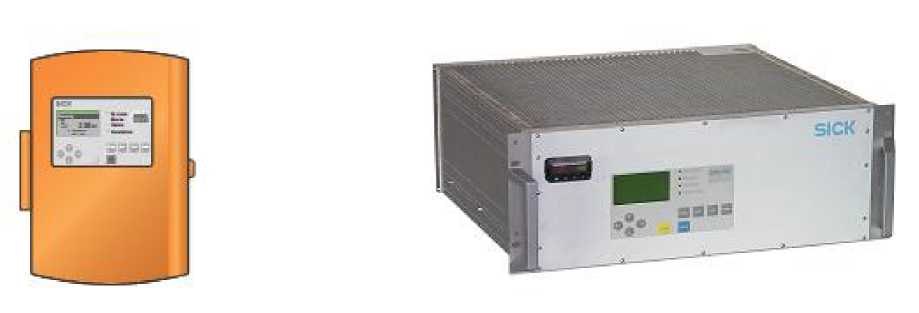

Рисунок 3 Блок обработки данных газоанализаторов GM700

Рисунок 4 Внешний вид газоанализаторов

GME700.

Комплектность поставки газоанализаторов GM 700 приведена в таблице 5.

Таблица 5

1. Диапазоны измерений и пределы допускаемой основной погрешности приведены в таблицах 2 и 3.

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализатора GM700

Продолжение таблицы 2

Примечания:

• 1 Диапазоны измерений указаны для измерительного расстояния, равного 1 м при температуре 20 m Си давлении 101,3 кПа.

• 2 В стандартной конфигурации газоанализатора GM 700 канал кислорода отсутствует.

• 3. * Для газоанализаторов исполнений CD и GMP.

• 4. ** Для газоанализаторов исполнений GPP

Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализатора GME700

• 2 Номинальная цена единицы наименьшего разряда, млн^-1: 0,01; 0,1; 1.

• 3 Предел допускаемой вариации показаний, Ь_д, 0,5 предела допускаемой основной погрешности.

• 4 Время прогрева и выхода на рабочий режим не более 40 мин.

• 5 Предел допускаемого времени установления показаний Т0,9, не более: 360 с;.

• 6 Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности: 0,5.

• 7 Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды на каждые 10 ⁰С от номинального значения 20 ⁰С в рабочих условиях, в долях от предела допускаемой основной погрешности: ± 0,5.

• 8 Предел допускаемой дополнительной погрешности от влияния содержания неизме-ряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности, не более: 0,5.

• 9 Габаритные размеры и масса газоанализаторов приведены в таблице 4.

Таблица 4

• 10 Напряжение питания от сети переменного тока частотой (50±1) Гц: (230±23) В.

• 11 Потребляемая мощность, В-Л, не более: 600 (GM700), 500 (GME700).

• 12 Средняя наработка на отказ (при доверительной вероятности Р=0,95): 24000 часов.

• 13 Срок службы, лет, не менее: 10.

• 14 Условия эксплуатации:

• - диапазон температуры окружающего воздуха:

от минус 40 ^оС до 50 ^оС (для GM700);

от 0 ^оС до 50 ^оС (для GME700);

• - относительная влажность окружающего воздуха не более 85 %;

• - диапазон атмосферного давления от 70 до 120 кПа.

• 15 Параметры анализируемого газа на входе газоанализатора:

• - температура анализируемой газовой среды, не более:

430 ^оС (для GM700);

210 ^оС (для GME700);

• - содержание определяемых компонентов: не более верхнего значения диапазона измерений.

Примечание: Перекрестная чувствительность компенсирована введением поправок.

• - массовая концентрация пыли не более 30 г/м³ при измерении NH3 и HF, при измерении HCl и О₂ - зависит от измерительного расстояния (для GM700);

• - максимальное расстояние между блоком приемопередатчика и блоком обработки данных не более 1000 м (для GM700).
