Газоанализаторы модели EuroFID представляют собой стационарные автоматические приборы непрерывного действия.

Газоанализатор состоит из аналитического блока, блока управления, распределительного блока.

Принцип действия газоанализатора - пламенно-ионизационный. Для обеспечения работы детектора к нему постоянно подается воздух, не содержащий углеводородов, и горючий газ - водород (или водородно-гелиевая газовая смесь) из баллона под давлением. Воздух непрерывно подается с помощью компрессора (или из линии сжатого воздуха), при этом он предварительно осушается с помощью абсорбционного осушителя и очищается от углеводородов в каталитическом очистителе.

Аналитический блок содержит нагреваемый блок детектора, гидравлическую систему и электронику управления. Гидравлическая система обеспечивает подачу воздуха и горючего газа для непрерывного поддержания пламени детектора, подачу анализируемого газа с помощью двухступенчатого соплового устройства через газовый фильтр, подачу нулевого газа и поверочной газовой смеси для проведения корректировки нулевой точки и чувствительности с периодичностью в семь дней. Аналоговые и цифровые входные и выходные сигналы внутри аналитического блока обрабатываются микроконтроллером, и посредством последовательного интерфейса RS422 подготавливаются для передачи данных. В памяти аналитического блока сохраняются все его аппаратные данные. Через последовательный интерфейс аналитический блок соединяется с устройством управления (функции устройства управления может выполнять любой компьютер).

Аналитический блок может быть выполнен:

• - в сборном корпусе, он монтируется в специальном шкафу, анализируемый газ подводится к блоку через обогреваемую линию;

• - в виде встраиваемого блока, который устанавливается при помощи фланцев непосредственно на стенку аппарата, где происходит процесс, в этом случае не требуются нагревательные линии, зонды, фильтры.

Блок управления имеет на лицевой панели большой жидкокристаллический дисплей и четыре светодиода - тревога, сбой, техническое обслуживание и о к. С помощью клавиши «помощи» на дисплей можно вызвать дополнительную информацию. На дисплей в процессе измерений выводится следующая информация: дата и время, время эксплуатации, текущее измеренное значение, обозначение определяемого компонента (CnHm - при анализе смеси органических веществ, если в анализируемом газе присутствует только один компонент, то на дисплее может быть выведена его формула), единицы измерений (ppm, vol%, мг, мгС/м³, % НПВ), индикация активной точки измерения (при проведении измерений в нескольких точках), диапазон измерений (газоанализатор имеет 6 диапазонов измерений, соответственно актуальный диапазон высвечивается на дисплее), линейная диаграмма, которая начинает мигать при выходе содержания определяемого компонента на верхний предел диапазона измерений. Максимальный диапазон измерений зависит от области

применения газоанализатора, выбранный диапазон разбивается на 6 диапазонов, каждый диапазон отличается от предыдущего на порядок.

Блок управления имеет четыре последовательных интерфейса для подключения аналитического блока, колодки ввода-вывода, принтера и портативного компьютера для обеспечения дистанционного управления, технического обслуживания и дистанционной передачи данных, модема или любого другого устройства.

С помощью устройства управления можно установить сигналы тревоги, обычно задаются две нижние и две верхние предельные величины.

Возможны следующие режимы работы: ручной, полностью автоматизированный, внешнее управление определенными функциями устройства посредством управляющих вводов, дистанционное управление.

Устройство управления может монтироваться в шкафу, возможен вариант автономного решения, когда в 19^' вставном блоке аналитический блок и устройство управления соединены друг с другом.

Распределительный блок может располагаться в отдельном корпусе, в корпусе блока управления или в корпусе встраиваемого аналитического блока. Предназначен для кабельного соединения и преобразования питания аналитического блока, обеспечения питанием вентилятора встраиваемого аналитического блока.

Аналитический блок имеет один пламенно-ионизационный детектор. Для проведения измерений в разных точках и сканирования измеренных значений в каждой точке, которой присваивается свой номер, устанавливается отдельная система отбора и подготовки анализируемой пробы, имеющая зонд, фильтр, обогреваемую линию для транспортирования пробы и электромагнитный клапан. При включении электромагнитного клапана проба поступает в аналитический блок и на дисплее устройства управления выводится информация о текущем значении содержания суммы углеводородов и номер точки отбора пробы. Практически экономически целесообразно проводить отбор проб и сканирование не более чем в 24 точках.

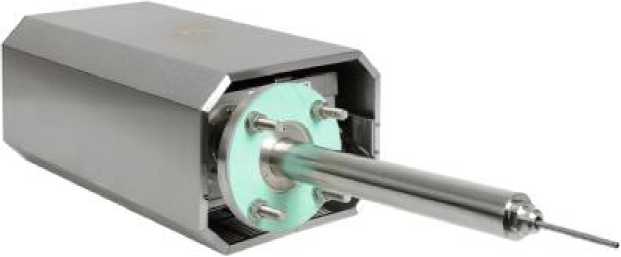

Рис. 1. Фотография внешнего вида газоанализатора модели EuroFID.

Комплектность поставки газоанализаторов EuroFID приведена в таблице 3. Таблица 3

Кроме того, фирмой поставляются необходимые средства для монтажа составных частей газоанализатора, газовых линий, системы отбора и подготовки газовых проб в соответствии с требованиями потребителя.

Диапазоны измерений и пределы допускаемой основной приведенной погрешности приведены в таблице 2.

Таблица 2

Примечания:

1) g ₀ - при условии проведении градуировки по определяемому компоненту при отсутствии других углеводородов в анализируемой газовой пробе.

2) газоанализаторы обеспечивают возможность установления 6-ти диапазонов измерений внутри максимального диапазона, выбранного для конкретной измерительной задачи, а также автоматическое переключение диапазонов в процессе проведения измерений.

Предел допускаемой вариации показаний, Ьд , в долях от пределов допускаемой основной приведенной погрешности, не превышает

Время прогрева и выхода на рабочий режим, ч, не более

Время установления показаний, с, не более:

• - для версии EuroFID без линии отбора пробы при монтаже аналитического блока непосредственно на стенке, где происходит про-

цесс

• - для версии EuroFID при монтаже в шкафу с обогреваемой линией

и с фильтром для предварительной очистки газовой пробы. Время установления показаний зависит от длины обогреваемой линии

транспортирования пробы

Предел допускаемого изменения выходного сигнала при непрерывной работе в течение 20 дней в долях от пределов допускаемой основной        0,5g ₀

приведенной погрешности, не превышает Пределы допускаемой дополнительной погрешности от изменения давления в точке отбора анализируемой газовой пробы на 1,0 кПа в долях от пределов допускаемой основной приведенной погрешности, не превышает                                                            0,25g ₀

Пределы допускаемой дополнительной погрешности от изменения давления окружающей среды на каждые 3,3 кПа в долях от пределов допускаемой основной приведенной погрешности, не превышает            0,5g ₀

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °С в долях от пределов допускаемой основной приведенной погрешности, не превышает Пределы допускаемой дополнительной погрешности от изменения напряжения питания на каждые 10 В от номинального значения 220 В в диапазоне от 190 до 265 В в долях от пределов допускаемой основ -ной приведенной погрешности, не превышает

Пределы допускаемой дополнительной погрешности за счет использования при градуировке газоанализатора ГСО-ПГС углеводородов в азоте в долях от пределов допускаемой основной приведенной погрешности, не превышает

Суммарная дополнительная погрешность от влияния неизмеряемых компонентов в долях от пределов допускаемой основной приведенной погрешности, не превышает

Пределы допускаемой дополнительной погрешности при измерении объемной доли суммы углеводородов с использование газоанализатора, отградуированного по пропану, в долях от пределов допускаемой основной приведенной погрешности при отсутствии хлорированных углеводородов и метана (точные значения коэффициентов чувствительности для различных углеводородов могут быть взяты из банка данных CaliFID (программа калибровки) для введения поправок), не превышает

Максимальное расстояние между аналитическим блоком и блоком сбора и устройством управления, м, не более

Потребляемая мощность, В •А, не более:

• - при прогреве

• - при работе в непрерывном режиме

Габаритные размеры, мм, не более

• - аналитический блок:

в сборном корпусе в 19" корпусе встраиваемый

встраиваемый в промышленном корпусе

• - блок управления:

в 19" корпус

в ¹/₂ 19" корпусе

• - распределительный блок

Масса, кг, не более:

• - аналитический блок:

в сборном корпусе

в 19" корпусе

• - блок управления:

в 19" корпус

в ¹/₂ 19" корпусе

• - распределительный блок

  0,25g0

  0,2g0

  0,75g0

  1,0g0

  1,0g0

  1100

  390

  280

  475х340х220

  483х178х480 340х210х492, длина зонда 400 605х 310х570, длина зонда 380

  483х 133х400

  213х173х320

  395х262х95

  13

  14

  16, 6

  4,5

  8

Условия эксплуатации:

- диапазоны температуры окружающей среды :

- аналитический блок:

в сборном корпусе

в 19" корпусе

встраиваемый

встраиваемый в промышленном корпусе

- блок управления:

в 19" корпус

в ¹/₂ 19" корпусе

- распределительный блок

- температура в точке отбора газовой пробы, °С :

для встроенного аналитического блока

для аналитического блока стационарного типа

- диапазон относительной влажности при температуре 40 °С , %

- диапазон атмосферного давления, кПа

- напряжение питания, В

- частота, Гц

- расход газов:

при градуировке (нулевой газ и ПГС), дм³/мин непрерывно (воздух), дм³/мин непрерывно (водород или водород в гелии), дм³/мин расход анализируемой пробы газа, дм³/мин

- срок службы газоанализатора, лет, не менее
