Номер по Госреестру СИ: 78076-20
78076-20 Системы измерительные контура, скорости и объемного расхода насыпного продукта
(Bulkscan)
Назначение средства измерений:
Системы измерительные контура, скорости и объемного расхода насыпного продукта Bulkscan (далее - системы Bulkscan) предназначены для измерений расстояний до поверхности сканируемого объекта и скорости ленты конвейера для определения контура насыпного продукта, объемного и массового расхода, объема и массы транспортируемого ленточным конвейером продукта в соответствии с аттестованными методиками (методами) измерений.
Внешний вид.
Системы измерительные контура, скорости и объемного расхода насыпного продукта
Рисунок № 1
Внешний вид.
Системы измерительные контура, скорости и объемного расхода насыпного продукта
Рисунок № 2
Внешний вид.
Системы измерительные контура, скорости и объемного расхода насыпного продукта
Рисунок № 3
Внешний вид.
Системы измерительные контура, скорости и объемного расхода насыпного продукта
Рисунок № 4
Общие сведения
Дата публикации - 27.05.2020
Срок свидетельства - 22.04.2025
Номер записи - 177096
ID в реестре СИ - 1229163
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "SICK AG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№800 от 2020.04.22 ПРИКАЗ Об утверждении типов средств измерений (Грачева ЕВ, 80)
Наличие аналогов СИ: Системы измерительные контура, скорости и объемного расхода насыпного продукта (Bulkscan)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SICK AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16819-02 01.04.2007 |
Измерители скорости газа, Flowsick 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
16820-03 01.12.2008 |
Газоанализаторы, GM 31 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22599-02 01.04.2007 |
Газоанализаторы, GM 901 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22600-02 01.04.2007 |
Газоанализаторы, GM 35 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22601-02 01.04.2007 |
Системы газоаналитические, MCS 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22601-14 28.08.2019 |
Системы газоаналитические, MCS 100 Е мод. MCS 100 E HW, MCS 100 E PD, MCS 100 E CD Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
22602-02 01.04.2007 |
Системы газоаналитические, MCI 900 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22603-02 01.04.2007 |
Анализаторы пыли, FW 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22604-02 01.04.2007 |
Анализаторы пыли, OMD 41 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
22605-02 01.04.2007 |
Системы газоаналитические модульные, S 700 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
25651-03 01.10.2008 |
Газоанализаторы, EuroFID Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
25651-10 |
Газоанализаторы, EuroFID Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
28501-05 |
Система газоаналитическая, АСКВ Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
36104-16 12.05.2021 |
Газоанализаторы, SIDOR Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
36105-14 28.08.2019 |
Анализаторы общего органического углерода, TOCOR 700 мод. TOCOR 700 TH, TOCOR 700 UV Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36575-07 |
Анализаторы пыли, FWE 200 Фирма "SICK AG" (ГЕРМАНИЯ ) |
1 год | |
|
38950-08 01.11.2013 |
Системы измерения массы и габаритных размеров, APACHE ppc Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43980-10 01.04.2025 |
Расходомеры газа ультразвуковые, FLOWSIC 100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
43981-11 22.08.2026 |
Счетчики газа ультразвуковые, FLOWSIC 600 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
45539-10 28.07.2026 |
Газоанализаторы, GM 32 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
45955-10 28.07.2021 |
Анализаторы пыли, DUSTHUNTER мод. T50, T100, T200, SF100, SP100, SB50, SB100 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
46284-10 28.07.2021 |
Газоанализаторы, GMS800 (мод. GMS810, GMS811, GMS815P, GMS820P, GMS830, GMS831) Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
46406-11 01.03.2016 |
Системы определения массы и габаритных размеров, APACHE Conveyor APA185 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57730-14 25.06.2019 |
Системы отбора пыли, Gravimat SHC 500 мод. 501 и 502 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57777-14 02.07.2019 |
Счетчики газа ультразвуковые, FLOWSIC500 CIS Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
7 лет |
|
59296-14 14.10.2024 |
Счетчики газа ультразвуковые, FLOWSIC300 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
61318-15 11.08.2026 |
Газоанализаторы, GM700, GMЕ700 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61791-15 02.10.2020 |
Контроллеры-вычислители расхода газа, FLOW-X Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
62182-15 03.11.2021 |
Газоанализаторы кислорода, ZIRKOR 302 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63294-16 01.03.2021 |
Комплексы для измерений габаритных размеров и объема, VMS, DWS Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65334-16 06.10.2026 |
Газоанализаторы, GM35 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
66002-16 16.12.2026 |
Системы газоаналитические модульные, S700 мод. S710, S711, S715, S720 Eх и S721 Ex Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67286-17 14.04.2027 |
Анализаторы кислорода, TRANSIC111LP, TRANSIC151LP Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71392-18 01.06.2024 |
Анализаторы пыли, FW мод. FW101-Ex, FWE200DH, FW300-Ex Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71779-18 09.07.2024 |
Анализаторы фотометрические, MCS300P Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73357-18 04.12.2024 |
Расходомеры ультразвуковые, DOSIC, FFU Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года - для мод. FFU; 4 года - для мод. DOSIC |
|
73309-18 04.12.2024 |
Датчики давления, PBS, PHT, PBSH, PFT, PBT Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
76063-19 12.09.2024 |
Газоанализаторы тоннельные, VICOTEC320 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76581-19 18.11.2024 |
Измерители скорости воздушного потока ультразвуковые, FLOWSIC 200 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
76825-19 10.12.2024 |
Комплексы газоаналитические, MCS Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77558-20 19.02.2025 |
Счетчики газа ультразвуковые, FLOWSIC500 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
7 лет |
|
78076-20 22.04.2025 |
Системы измерительные контура, скорости и объемного расхода насыпного продукта, Bulkscan Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
78993-20 |
Анализатор фотометрический, MCS300P-Ex Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
82469-21 28.07.2026 |
Газоанализаторы, GMS800 Фирма "SICK AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Кто поверяет Системы измерительные контура, скорости и объемного расхода насыпного продукта (Bulkscan)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы измерительные контура, скорости и объемного расхода насыпного продукта (Bulkscan)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из двух частей: встроенное ПО LMS лазерного сканера (прошивка микроконтроллера) и ПО SOPAS ET, устанавливаемое на ПК с операционной системой Windows.
Метрологически значимое ПО LMS загружается при изготовлении сканеров производителем. Оно предназначено для непосредственного управления процессом измерения и отображения полученных результатов на LED индикаторе. В процессе эксплуатации изменение встроенного ПО исключено.
ПО SOPAS ET предназначено для загрузки результатов измерений, формировании протоколов измерений профиля материала, перемещаемого конвейерной лентой, а также для расчета объемного расхода, массового расхода, объема и массы транспортируемого ленточным конвейером продукта. Недостающие данные о насыпной плотности продукта вводятся в программу в виде постоянных значений или аналогового сигнала (4.. .20 мА).
Уровень защиты ПО LMS от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Уровень защиты ПО SOPAS ЕТ от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Конструкция системы Bulkscan исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
LMS |
SOPAS ЕТ |
|
Номер версии (идентификационный номер) ПО |
не ниже V.2 |
не ниже 2018.1 (3.0)* |
|
Цифровой идентификатор ПО |
— |
— |
|
* 2018.1 - номер версии, 3.0 - внутренняя версия (или сборка) | ||
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом и наклейкой на корпус сканера.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам измерительным контура, скорости и объемного расхода насыпного
продукта Bulkscan
Техническая документация изготовителя «SICK AG», Германия.
Поверка
Поверка осуществляется по документу МП 69-261-2019 «ГСИ. Системы измерительные контура, скорости и объемного расхода насыпного продукта Bulkscan. Методика поверки », утвержденному ФГУП «УНИИМ» 13.11.2019 г.Основные средства поверки:
- рабочий эталон единицы длины 4 разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Росстандарта №2840 от 29.12.2018 (рулетка измерительная с диапазоном измерений от 0 до 20 м);
- измеритель скорости и длины лазерный ИСД, регистрационный номер в ФИФ 7598319, диапазон измерений скорости от 0,2 до 50,0 м/с, пределы допускаемой относительной погрешности измерений скорости ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«SICK AG», Германия
Адрес: Erwin-Sick-Strasse 1, D-79183, Waldkirch
Телефон: +49 (0)7681 202-0, факс: +49 (0)7681 202-3863
E-mail: info@sick.de
Заявитель
Общество с ограниченной ответственностью «ЗИК» (ООО «ЗИК»)
ИНН 7705628580
Адрес: 117342, г. Москва, ул. Бутлерова, д.17, эт. 18, к. 2-4,6
Телефон: +7 (495) 283-09-90
E-mail: info@sick.ru
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия системы Bulkscan заключается в одновременном измерении площади поперечного сечения и скорости движения насыпного продукта, транспортируемого ленточным конвейером, для расчета объемного расхода. Площадь поперечного сечения рассчитывается по предварительно измеренному расстоянию до пустой конвейерной ленты и расстоянию до поверхности транспортируемого продукта.
Расстояние до поверхности транспортируемого продукта измеряется лазерным сканером, принцип действия которого основан на измерении времени прохождения импульса лазерного излучения до поверхности объекта и обратно. Встроенный генератор излучает импульс по направлению к встроенному вращающемуся зеркалу. Зеркало отражает импульс в сторону насыпного продукта. Импульс отражается от поверхности продукта и возвращается в сканер. На основании времени задержки излучаемого и принимаемого сигнала вычисляется расстояние до множества точек на поверхности продукта.
Скорость движения измеряется роликовым энкодером DFV60. Роликовый энкодер определяет скорость при помощи мерного колеса и подключенного к нему углового энкодера. Непрерывность измерений обеспечивается за счет встроенной пружины, поддерживающей постоянный контакт между колесом и поверхностью конвейера.
Вычисленное значение площади поперечного сечения и скорости перемещения транспортируемого продукта позволяют рассчитывать объемный расход и объем перемещенного конвейером продукта за любой промежуток времени, массовый расход и масса перемещенного конвейером продукта вычисляется программным обеспечением системы при введении в программу значения насыпной плотности транспортируемого продукта.
Системы Bulkscan состоят из двух измерительных датчиков: лазерного сканера LMS511 и роликового энкодера DFV60. Лазерный сканер устанавливается над конвейером, роликовый энкодер - под конвейерной лентой.
Системы Bulkscan выпускаются в двух модификациях: с лазерным сканером LMS511 или с лазерным сканером LMS111, которые отличаются метрологическими характеристиками.
Общий вид компонентов системы Bulkscan представлен на рисунке 1. Схема размещения лазерного сканера для измерений площади поперечного сечения представлена на рисунке 2.

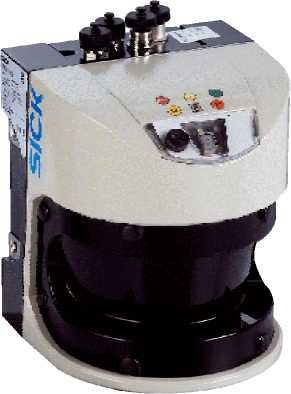

а) Лазерный сканер LMS511
б) Лазерный сканер LMS111 в) Роликовый энкодер DFV60
Рисунок 1 - Общий вид компонентов системы Bulkscan

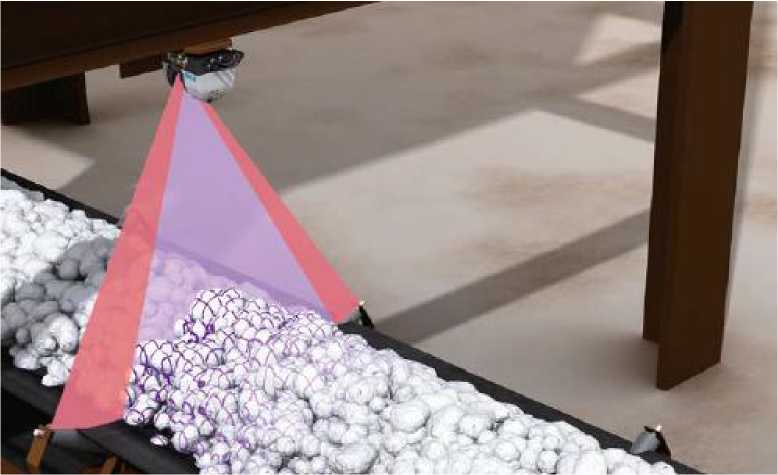

Рисунок 2 - Схема размещения лазерного сканера над ленточным конвейером
Пломбирование систем Bulkscan не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Сканер лазерный |
LMS511 или LMS111 |
1 шт. |
|
Роликовый энкодер |
DFV60 |
1 шт. |
|
Программное обеспечение |
SOPAS ЕТ |
1 шт. |
|
Системы измерительные контура, скорости и объемного расхода насыпного продукта Bulkscan. Руководство по эксплуатации |
РЭ |
1 экз. |
|
ГСИ. Системы измерительные контура, скорости и объемного расхода насыпного продукта Bulkscan. Методика поверки |
МП 69-261-2019 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
с лазерным сканером LMS511 |
с лазерным сканером LMS111 | |
|
Диапазон измерений расстояния, м* |
от 0,5 до 20,0 |
от 0,5 до 10,0 |
|
Пределы допускаемой относительной погрешности измерений расстояния, % |
± 3 |
± 6 |
|
Диапазон измерений скорости движения конвейерной ленты, м/с* |
от 0,2 до 30,0 |
от 0,2 до 20,0 |
|
Пределы допускаемой относительной погрешности измерений скорости, % |
± 1,0 | |
|
* указан максимальный диапазон измерений, рабочий диапазон измерений устанавливается при введении в эксплуатацию нового экземпляра системы и вносится в руководство по эксплуатации | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
с лазерным сканером LMS511 |
с лазерным сканером LMS111 | |||
|
Лазерное излучение: | ||||
|
- длина волны, нм |
905 | |||
|
- класс по ГОСТ 31581-2012 |
1 | |||
|
Угловое поле сканирования, ° |
190 | |||
|
Угловое разрешение, ° |
0,5 | |||
|
Расстояние от лазерного сканера до сыпучего |
0,5 | |||
|
продукта, м, не менее | ||||
|
Габаритные размеры лазерного сканера, мм, не более | ||||
|
- ширина |
155 |
102 | ||
|
- высота |
185 |
162 | ||
|
- глубина |
159 |
106 | ||
|
Габаритные размеры роликового энкодера DFV60, мм, не более | ||||
|
- ширина |
86 | |||
|
- высота |
288 | |||
|
- глубина |
220 | |||
|
Масса лазерного сканера, кг, не более |
3,7 |
1,1 | ||
|
Масса роликового энкодера DFV60, кг, не более |
0,5 | |||
|
Напряжение электрического питания, В |
от 19,2 до 28,8 |
от 10,8 до 30,0 | ||
|
Потребляемая мощность, Вт, не более |
90 |
43 | ||
|
Условия эксплуатации: - температура окружающего воздуха для сканера, °С |
от -40 до +60 |
от -30 до +50 | ||
|
от -20 до +60 |
от -20 до +60 | ||
|
не более |
80 |
80 | ||
