Номер по Госреестру СИ: 45955-10
45955-10 Анализаторы пыли
(DUSTHUNTER мод. T50, T100, T200, SF100, SP100, SB50, SB100)
Назначение средства измерений:
Анализаторы пыли DUSTHUNTER модели Т50, Т100, Т200, SF100, SP100, SB50, SB 100 (далее - анализаторы) предназначены для измерения массовой концентрации пыли в отходящих газах газоходов и дымовых труб.
Внешний вид.
Анализаторы пыли
Рисунок № 1
Внешний вид.
Анализаторы пыли
Рисунок № 2
Внешний вид.
Анализаторы пыли
Рисунок № 3
Внешний вид.
Анализаторы пыли
Рисунок № 4
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
Идентификационные данные (признаки) |
Значение |
Приемопередающих блоков | |
Идентификационное наименование ПО |
Sensor |
Номер версии (идентификационный номер)*ПО |
1.03.04 |
Цифровой идентификатор ПО |
NA |
Блок обработки информации | |
Идентификационное наименование ПО |
MCU |
Номер версии (идентификационный номер)*ПО |
1.0.40 |
Цифровой идентификатор ПО |
NA |
Другие идентификационные данные (если имеются) |
- |
*Номер версии (идентификационный номер) программного обеспечения должен быть не ниже указанного в таблице.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель блока обработки информации методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации "Анализаторы пыли DUSTHUNTER модели Т50, Т100, Т200, SF100, SP100, SB50, SB100".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам пыли DUSTHUNTER модели Т50, Т100, Т200, SF100, SP100, SB50, SB100
ГОСТ Р 8.606-2004 "ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов".
ГОСТ Р 50759-95 "Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия".
Техническая документация фирмы-изготовителя "SICK AG", Германия.
Поверка
Поверкаосуществляется по документу МП 45955-10 "Инструкция. Анализаторы пыли DUSTHUNTER модели Т50, Т100, Т200, SF100, SP100, SB50, SB100. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМС" 29 октября_2010 г.
Основные средства поверки:
- комплект светофильтров SICK (Госреестр № 45260-10);
- весы лабораторные типа ВЛР-200 с наибольшим пределом взвешивания 200 г ;
- пробоотборное устройство типа ПУ-4Э по 6-95 УВКН 0.447.001 ТУ, погрешность ± 5 %;
- аналитические аэрозольные фильтры типа АФА-ХП-20 по ТУ 95-1892-89;
- генератор влажного газа " Родник-4";
- установка газодинамическая "ГДУ-34".
Изготовитель
Фирма "SICK AG", Германия
Адрес: Erwin-Sick-Str. 1, 79183 Waldkirch, Germany
Заявитель
Представительство акционерного общества "ЗИК АГ" (Германия) г. Москва Юрид. адрес: 117218, г. Москва, ул. Новочеремушкинская, д. 17
Тел./факс: (495)221-5135/(495)775-0536, E-mail: info.moscow@sick.de
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77/437-56-66 E- mail: office@vniims.ru, www.vniims.ru
Анализаторы пыли DUSTHUNTER модели Т50, Т100, Т200, SF100, SP100, SB50, SB 100 представляют собой стационарные приборы непрерывного действия, устанавливаемые непосредственно на трубах (газоходах).
Оптическая часть моделей Т50, Т100, Т200 состоит из блоков приемопередатчика и отражателя, SF100 - из блоков приемника и передатчика, которые монтируются на противоположных сторонах газохода. У моделей SP100, SB50,SB100 оптическая часть состоит из блока приемопередатчика, устанавливаемого на одной стороне газохода. В состав всех моделей входит блок MCU для управления, обработки и вывода измерительной и служебной информации. Блок управления может комплектоваться либо встроенной системой подачи воздуха, либо дополнительным внешним узлом подачи воздуха.
Принцип действия анализаторов пыли DUSTHUNTER модели Т50, Т100, Т200 заключается в измерении интенсивности светового потока до и после его прохождении через запыленную среду. Источником света анализаторов DUSTHUNTER Т является мощный светодиод, излучающий в видимом диапазоне длин волн (примерно от 450 до 700 нм).
Световой поток, пройдя через измеряемую пылегазовую среду, попадает на отражатель, а затем возвращается на приемник.
Принцип действия анализаторов пыли модели SF100, SP100, SB50, SB 100 основан на измерении интенсивности рассеянного частицами пыли света. Источником видимого света (длина волны 650 нм) является лазерный диод. Рассеянный частицами свет воспринимается высокочувствительным приемником.
Выходной сигнал после приемника усиливается электрически и передается в измерительный канал микропроцессора, который является центральным элементом электронного блока измерений, управления и обработки результатов, который входит в состав всех моделей анализаторов пыли DUSTHUNTER.
Градуировку анализаторов пыли выполняют после установки их на место эксплуатации сравнением результатов измерений оптических характеристик с результатами измерений гравиметрическим методом. Допускается использование градуировочной характеристики, установленной в приборе по умолчанию.
Анализаторы модели Т50 монтируют на трубы диаметром от 0.5 до 8 метров; Т100 и Т200 - от 0.5 до 12 метров. Модели Т100 и Т200 снабжены соответственно одно- и двухсторонней автоматической системой компенсации загрязнения оптики. Активное измерительное расстояние анализатора SF100 с приемником рассеянного света DHSF-R0 составляет примерно 0,1 м (применяется при размерах газоходов от 0.5 до 3 м), с приемником рассеянного света DHSF-R1- 0,3 м (применяется при размерах газоходов от 2.5 до 6 м).
Модели SB50 и SB 100 рекомендуется применять при достаточно равномерном распределении концентрации пыли по сечению измерительного канала для газоходов размером более 500 мм. В зависимости от конструкции приемопередающего блока анализаторы SB50 и SB 100 могут иметь активное измерительное расстояние 400 мм или 800 мм. Зондовую модель SP100 можно применять на газоходах размером более 200 мм, а также на толстостенных газоходах.
Измерительная информация выводится в виде аналогового сигнала (0/2/4 - 22) мА и одновременно на дисплей блока обработки информации. Анализаторы снабжены интерфейсами RS 232 и USB (RS 485, Ethernet по дополнительному заказу), конфигурация вхо-дов/выходов может комплектоваться под заказ.

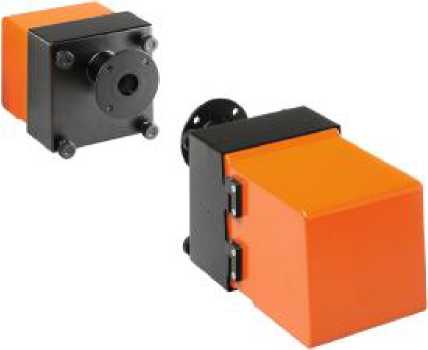

Рис. 1. Фотография внешнего вида анализаторов пыли DUSTHUNTER модели Т50, Т100, Т200.
Я”

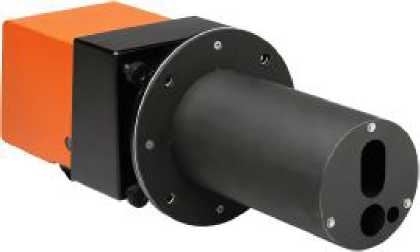

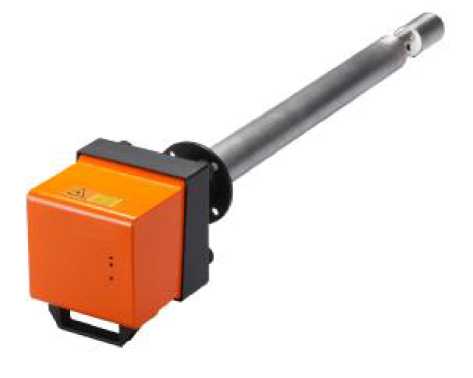

Рис. 3. Фотография внешнего вида Рис. 4. Фотография внешнего вида анализа-
анализаторов пыли DUSTHUNTER модель торов пыли DUSTHUNTER
SP100. модели SB50, SB100.

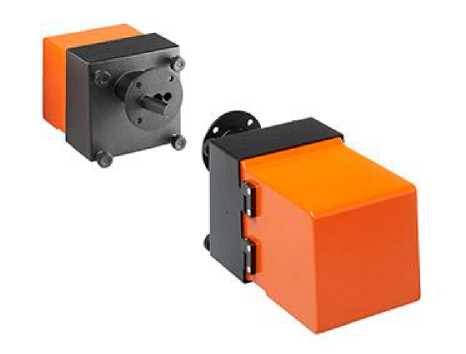

Рис. 2. Фотография внешнего вида анализаторов пыли DUSTHUNTER модель SF100.
Диапазон измерений массовой концентрации пыли (мини-мальный/максимальный), мг/м3
модели Т50, Т100, Т200
модели SF100, SP100
модель SB50
модель SB 100
Пределы допускаемой основной приведенной погрешности в минимальном диапазоне, %
Пределы допускаемой основной относительной погрешности, %:
модели Т50, Т100, Т200
модели SF100 SP100
модель SB50
модель SB 100
Пределы допускаемой основной приведенной погрешности по интегральному (световому) коэффициенту направленного пропускания, %
Температура анализируемого газа (выше точки росы), °С:
модели Т50, Т100, Т200 SB50 SB 100
модель SF100
модель SP100
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °С в
от 0 до 200/от 0 до 10000
от 0 до 5/от 0 до 200
от 0 до 20/от 0 до 200
от 0 до 10/от 0 до 200 ± 25
± 25
в диапазоне от 200 до 10000
± 25
в диапазоне от 5 до 200
± 25
в диапазоне от 20 до 200
± 25
в диапазоне от 10 до 200
± 2
от минус 25 до плюс 600
от минус 25 до плюс 300
от минус 25 до плюс 400
долях от предела основной допускаемой погрешности Пределы допускаемой дополнительной погрешности от изменения напряжения питания на ± 10 % в долях от предела основной допускаемой погрешности
Габаритные размеры, мм, не более:
приемопередатчик
модели Т50, Т100, Т200
модель SF100
модель SP100
модели SB50 SB 100
отражатель:
модели Т50, Т100, Т200
приемник
модель SF100
Габаритные размеры (блок обработки данных), не более, мм:
MCU-N
MCU-P
Масса, кг, не более:
приемопередатчик
модели Т50, Т100, Т200 SB50 SB 100
модель SF100
модель SP100
отражатель
модели Т50, Т100, Т200
модель SP100
Масса блок обработки данных, кг, не более:
MCU-N
MCU-P
Условия эксплуатации:
- температура окружающей среды ,
- температура окружающей среды для блока обработки данных со встроенной подачей воздуха, °С
- относительна влажность при температуре 25 °С, %
0,2
0,1
388x225x210
347x241x207 1625x180x180
690x268x268
341x240x207
543x308x265
210х340х120
300х455х220
10
6,5
11
5
8
3,7
13,5
от минус 40 до плюс 60 до 45
до 90
