Номер по Госреестру СИ: 73309-18
73309-18 Датчики давления
(PBS, PHT, PBSH, PFT, PBT)
Назначение средства измерений:
Датчики давления серий PBS, PHT, PBSH, PFT, PBT (далее - датчики) предназначены для непрерывных измерений давления (избыточного, разрежение-избыточного, абсолютного) и преобразования измеренного давления в унифицированные выходные сигналы.
Внешний вид.
Датчики давления
Рисунок № 1
Внешний вид.
Датчики давления
Рисунок № 2
Внешний вид.
Датчики давления
Рисунок № 3
Внешний вид.
Датчики давления
Рисунок № 4
Внешний вид.
Датчики давления
Рисунок № 5
Программное обеспечение
Датчики серий PBS, PBSH имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве и передачи измерительной информации во внешние устройства.
Нормирование метрологических характеристик датчиков проведено с учётом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 1 - 2.
Таблица 1 - Идентификационные данные ПО датчиков давления серий PBS
Идентификационные данные ПО |
Значение |
Идентификационное наименование ПО |
PBS Firmware |
Номер версии ПО, не ниже |
2.0.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Таблица 2 - Идентификационные данные ПО датчиков серий PBSH
Идентификационные данные ПО |
Значение |
Идентификационное наименование ПО |
PBSH Firmware |
Номер версии ПО, не ниже |
2.0.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится на датчики любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления серий PBS, PHT, PBSH, PFT, PBT
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления серий PBS, PHT, PBSH, PFT, PBTПриказ № 1339 от 29.06.2018 г. Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа
ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до Г106 Па
Техническая документация фирмы «SICK AG»
Поверка
Поверкаосуществляется по документу МЦКЛ.0254.МП «Датчики давления серий PBS, PHT, PBSH, PFT, PBT. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 21.09.2018 г.
Основные средства поверки:
-
- рабочие эталоны 2-го разряда по Приказу № 1339 от 29.06.2018 г. Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа;
-
- рабочие эталоны 2-го разряда по ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 • 106 Па.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке.
Изготовитель
Фирма «SICK AG»
Адрес: Erwin-Sick-Str. 1, 79183 Waldkirch, Германия
Телефон/факс: +49 (0)7681 202-0
Web-сайт: http://www.sick.com
Заявитель
Общество с ограниченной ответственностью «ЗИК» (ООО «ЗИК»)
ИНН 7705628580
Адрес: 117342, г. Москва, улица Бутлерова, д. 17, эт. 18 к. 2-4,6
Телефон/факс: +7 (495) 283-09-90
Web-сайт: http://www.sick.com
E-mail: info@sick.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон/факс: +7 (495) 491-78-12
Web-сайт: http://www.kip-mce.ru
Е-mail: sittek@mail.ru
Принцип действия датчиков основан на упругой деформации чувствительного элемента (мембраны). Измеряемое давление вызывает деформацию мембраны датчика, что приводит к изменению электрического сопротивления первичного преобразователя, находящегося в контакте с мембраной. Электронный модуль усиливает и преобразует изменение сопротивления первичного преобразователя в унифицированный аналоговый выходной сигнал - силы постоянного тока, напряжения или цифровой сигнал. Данный сигнал может быть обработан вторичной аппаратурой. Зависимость аналогового выходного сигнала от входной измеряемой величины давления - линейно возрастающая или линейно убывающая.
Датчики состоят из чувствительного элемента и электронного модуля, размешенных в корпусе из нержавеющей стали, разъема для электрических подключений и устройства присоединения к процессу. В некоторых модификациях в состав датчика входят дисплей с кнопками управления.
Все части, контактирующие со средой, давление которой измеряется, изготавливаются из нержавеющей стали.
Датчики выпускаются в различных исполнениях, отличающихся друг от друга конструкцией, видом измеряемого давления, диапазонами измерений и точностными характеристиками.
Присоединение датчиков может выполняться как в виде стандартного резьбового штуцера, так и в виде внешней мембраны, в зависимости от модификации.
Степень защиты датчиков, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды по ГОСТ 14254-2015 не ниже IP65.
Защита от несанкционированного доступа обеспечивается конструкцией датчиков и пломбой изготовителя.
Фотографии общего вида и схема нанесения пломбы изготовителя приведены на рисунке 1.
Пломба изготовителя

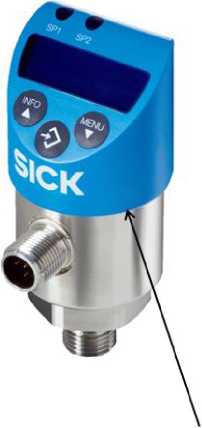

а) серия PBS

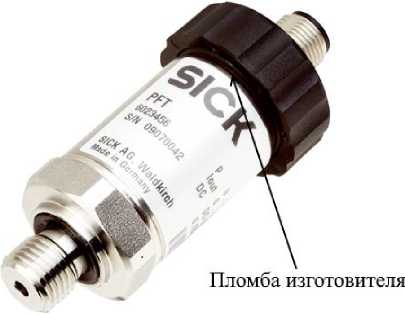

в) серия PFT

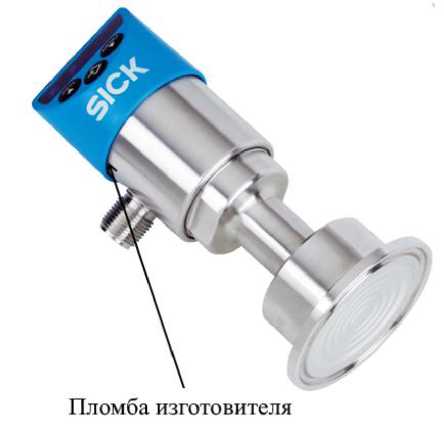

б) серия PBSH
Пломба изготовителя

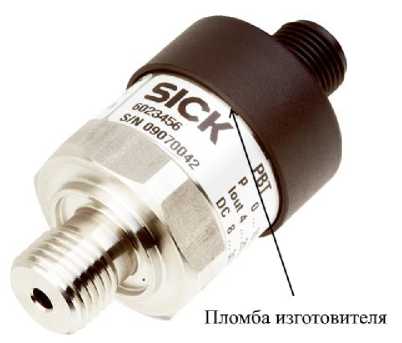

г) серия PBT

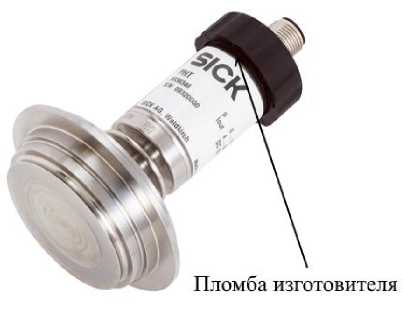

д) серия PHT
Рисунок 1 - Общий вид и схемы пломбировок датчиков
Основные метрологические и технические характеристики датчиков приведены в таблицах 3 - 4.
Таблица 3 - Метрологические характеристики
Характеристика |
Значение |
1 |
2 |
Диапазон измерений (ДИ) | |
серия PBS | |
- избыточного давления | |
НПИ*, кПа |
0 |
ВПИ*, кПа |
от 100 до 60000 |
- абсолютного давления | |
НПИ, кПа |
0 |
ВПИ, кПа |
от 100 до 2500 |
- разряжения, разрежения-избыточного | |
НПИ, кПа |
-100 |
ВПИ, кПа |
от 0 до 2400 |
серия PBSH | |
- избыточного давления | |
НПИ, кПа |
0 |
ВПИ, кПа |
от 100 до 2500 |
- абсолютного давления | |
НПИ, кПа |
0 |
ВПИ, кПа |
от 100 до 2500 |
- разряжения, разрежения-избыточного | |
НПИ, кПа |
-100 |
ВПИ, кПа |
от 0 до 2400 |
Продолжение таблицы 3
1 |
2 |
серия PBT - избыточного давления НПИ, кПа |
0 |
ВПИ, кПа |
от 100 до 60000 |
- абсолютного давления НПИ, кПа |
0 |
ВПИ, кПа |
от 100 до 2500 |
- разряжения, разрежения-избыточного НПИ, кПа |
-100 |
ВПИ, кПа |
от 0 до 2400 |
серия PFT - избыточного давления НПИ, кПа |
0 |
ВПИ, кПа |
от 10 до 60000 |
- абсолютного давления НПИ, кПа |
0 |
ВПИ, кПа |
от 25 до 2500 |
- разряжения, разрежения-избыточного НПИ, кПа |
-100 |
ВПИ, кПа |
от 0 до 3000 |
серия PHT - избыточного давления НПИ, кПа |
0 |
ВПИ, кПа |
от 25 до 2500 |
- абсолютного давления НПИ, кПа |
0 |
ВПИ, кПа |
от 25 до 1600 |
- разряжения, разрежения-избыточного НПИ, кПа |
-100 |
ВПИ, кПа |
от 0 до 1500 |
Пределы допускаемой основной приведенной погрешности измерения давления к ДИ, %: серия PBS |
±1 |
серия PBSH |
±1 |
серия PBT** |
±0,5; ±0,6; ±1 |
серия PFT** |
±0,25; ±0,5 |
серия PHT** |
±0,25; ±0,5 |
Пределы допускаемой дополнительной приведенной погрешности к ДИ от воздействия изменений температуры окружающей среды на каждые 10 °C, %: серия PBS |
±0,4 |
серия PBSH - при температуре окружающей среды от +25 до +80 °С |
±0,3 |
- при температуре окружающей среды от -20 до +15 °С |
±0,8 |
серия PBT** |
±1; ±2,5 |
Продолжение таблицы 3
1 |
2 |
серия PFT
|
±0,4 ±0,6 ±0,4 ±0,45 ±0,6 |
Нормальные условия измерений температура окружающей среды, °С |
от +15 до +25 |
Выходной аналоговый сигнал напряжение постоянного тока, В
|
от 0 до 10 от 0 до 5 от 4 до 20 |
Цифровые выходные сигналы серии PBS; PBSH; |
1 или 2 NPN/PNP |
Измеряемая среда |
газообразные, жидкие среды |
* - Нижний предел измерений (НПИ), верхний предел измерений (ВПИ), конкретное значение ВПИ указано в эксплуатационном документе; ** - Конкретное значение указано в эксплуатационном документе. |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Напряжение питания постоянного тока, В | |
серии PBS; PBSH |
от 15 до 35 |
серия PBT, выходной сигнал: | |
- от 4 до 20 мА; от 0 до 5 В |
от 8 до 30 |
- от 0 до 10 В |
от 14 до 30 |
серия PFT, выходной сигнал: | |
- от 4 до 20 мА; от 0 до 5 В |
от 10 до 30 |
- от 0 до 10 В |
от 14 до 30 |
серия PHT | |
- от 0 до 5 В |
от 10 до 30 |
- от 0 до 10 В |
от 14 до 30 |
- от 4 до 20 мА |
от 11 до 30 |
Рабочие условия измерений температура измеряемой среды*, °С | |
- серия PBS |
от -20 до +80 |
- серия PBSH |
от -20 до +125 |
- серия PBT |
от -30 до +100 |
- серия PFT |
от -30 до +150 |
- серия PHT |
от -20 до +150 |
температура окружающей среды, °С | |
- для серий PBS, PBSH, PFT, PHT |
от -20 до +80 |
- для серии PBT |
от 0 до +80 |
относительная влажность, %, не более | |
- для всех серий |
от 75 до 85 |
атмосферное давление, кПа | |
- для всех серий |
от 84 до 106,7 |
Продолжение таблицы 4
1 |
2 |
Габаритные размеры (длинна х ширина х высота), мм, | |
не более: | |
серия PBS |
95х49х38 |
серия PBSH |
152х49х38 |
серия PBT |
77х48х29 |
серия PFT |
107х48х27 |
серия PHT |
137х90х27 |
Масса, г, не более | |
серия PBS |
200 |
серия PBSH |
450 |
серия PBT |
80 |
серия PFT |
300 |
серия PHT |
600 |
* - Указаны предельные значения диапазонов, конкретный диапазон указан в | |
эксплуатационной документации |
