ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система непрерывной диагностики и анализа дымовых газов CEMS

Система непрерывной диагностики и анализа дымовых газов CEMS (далее - система) предназначена для непрерывного автоматического измерения и учета содержания загрязняющих веществ: оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), кислорода (О2), в отходящих и технологических газах промышленного предприятия АО «ТГК-16»-«Казанская ТЭЦ-3» ГТУ.

Принцип действия системы определяется входящими в ее состав газоанализаторов:

• - инфракрасный, основанный на избирательном поглощении молекулами определяемого компонента инфракрасного излучения в диапазоне длин волн от 2 до 9 мкм;

• - парамагнитный, основанный на использовании парамагнитных свойств кислорода;

• - фотометр для измерения в ультрафиолетовой области спектра, до 3-х измеряемых компонентов одновременно.

Для определения значений расхода используют расчетный метод.

Система является стационарным многоканальным измерительным устройством непрерывного действия. Конструктивно система состоит из системы пробоотбора и пробоподготовки, измерительных преобразователей (анализаторов), системы транспортировки пробы, систем сбора, обработки, архивирования и передачи данных и автоматизированного рабочего места (далее - АРМ) оператора.

В системе непрерывной диагностики и анализа дымовых газов CEMS предусмотрен анализ компонентного состава на «горячей» (влажной) и «холодной» (сухой) основе, включающий системы подачи пробы в анализатор, фильтрации и стабилизации расхода (пробоподготовка «на влажной основе»). Температура в системе поддерживается на уровне от плюс 120 до плюс 190 °С.

В системе предусмотрен анализ компонентного состава на «холодной» (сухой) основе, включающий системы удаления избыточной влаги, подачи пробы в анализатор, фильтрации и стабилизации расхода пробы. Измеренные концентрации загрязняющих веществ на сухой основе пересчитываются в концентрации загрязняющих веществ во влажном потоке. Этот расчет производится на основании измерений газоанализатора Ultramat / Oxymat 6, определяющего концентрацию кислорода на горячей (влажной) основе.

В состав системы входят следующие устройства и блоки:

- пробоотборный зонд (с системой обратной продувки и портом для калибровочного газа);

- система транспортировки пробы;

- газоанализатор Ultramat / Oxymat 6 (рег. № 24802-11), зав. № N1F4393;

- газоанализатор GMS800, мод. GMS810, зав. № 1515001, (рег. № 46284-10), зав. № 1515001 в комплекте с обогреваемой системой подготовки пробы;

- система сбора, обработки и передачи данных на основе контроллера измерительного;

- модули аналогового ввода/вывода VIPA CPU315SN, производства «VIPA, Gesellschaft fur Visualisierung und Prozessautomatisierung GmbH», Германия.

• - манометры деформационные для контроля избыточного давления газов производства «WIKA», Германия;

• - система транспортировки пробы;

• - АРМ оператора на базе SCADA-системы;

• - газоаналитический шкаф для установки измерительного и вспомогательного оборудования.

Система имеет следующие выходные сигналы:

• - аналоговые выходы по току от 4 до 20 мА;

• - релейные выходы аварийных сигналов;

• - цифровые выходы RS-232 или RS-485, Ethernet, Modbus.

Значения содержания измеряемых компонентов могут выводиться в следующих единицах измерений: объемные доли в млрд^-1, млн^-1, об. д. %; массовой концентрации в мкг/м³, мг/м³, г/м³, кг/м³. Система обеспечивает определение валового выброса расчетным методом.

Для предотвращения не санкционированного доступа предусмотрено пломбирования средств измерений, входящих в состав системы, которое осуществляется в соответствии с описаниями типа на эти средства измерений.

Компьютер CEMS (DAHS (система обработки данных - электронный компонент системы CEMS), 11HNE50GK001) в шкафу и вид системы приведен на рисунках 1 и 2, соответственно.

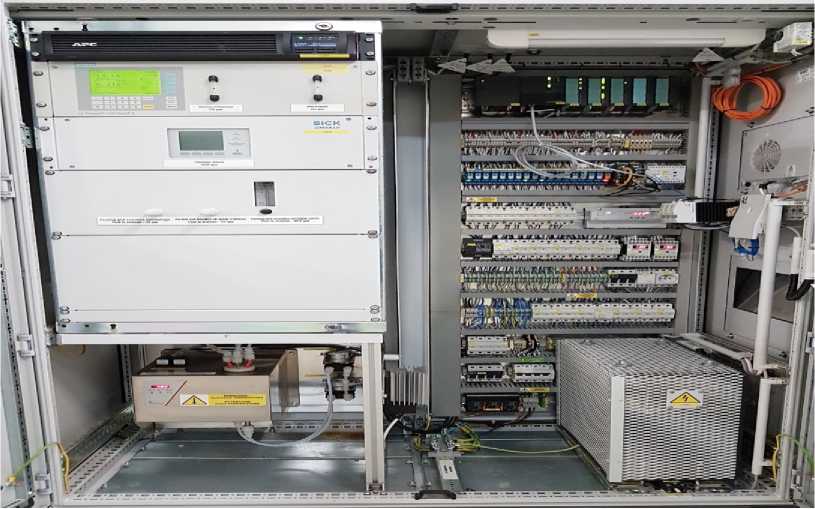

Рисунок 1 - Общий вид системы непрерывной диагностики и анализа дымовых газов CEMS

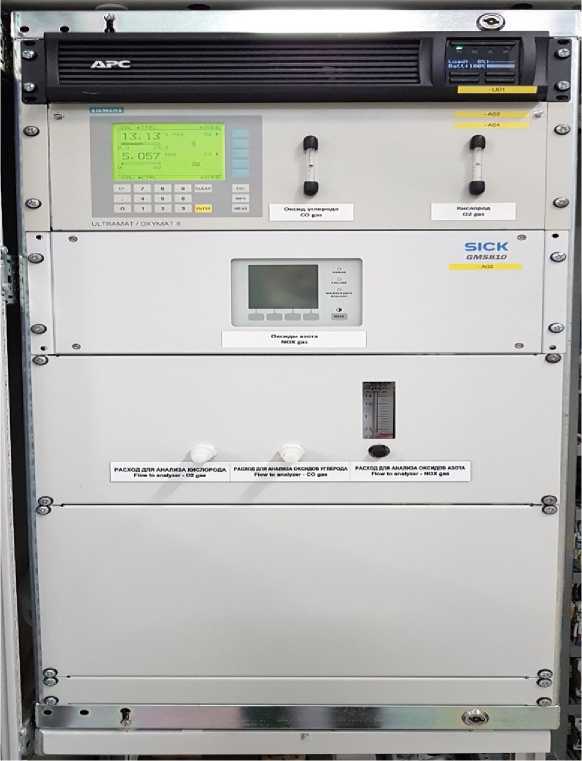

Рисунок 2 - Газоанализатор GMS800, мод. GMS810, Газоанализатор Ultramat / Oxymat 6.

Программное обеспечение системы состоит из двух уровней: программное обеспечение, газоанализаторов, входящих в состав системы, и программное обеспечение (далее - ПО) программно-технического комплекса. Идентификационные данные программного обеспечения входящих в состав систему газоанализаторов приведены в описаниях типа на эти газоанализаторы.

ПО системы состоит из метрологически значимого ПО (встроенное) «Promotic» и метрологически не значимого ПО (внешнее). Метрологически не значимое внешнее программное обеспечение «Open_Enterprise_CEMS_Certification» предназначено для отображения и архивирования информации, поступающей с программно-технического комплекса. На целостность измерений, на обработку и сбор информации внешнее программное обеспечение не влияет.

Метрологически значимое программное обеспечение реализует выполнение следующих функций:

• - обработку и передачу измерительной информации от газоанализаторов;

• - пересчет концентраций, выраженных в объемных долях в массовые концентрации (с использованием информации о температуре и давлении пробы в источнике выбросов);

- расчёт концентрации влаги по соотношению сухой/влажный анализ кислорода (для систем на сухой основе);

- отображение результатов измерений на мониторе компьютера;

- передачу результатов измерений через токовые выходы от 4 до 20 мА;

- передачу результатов измерений через интерфейс RS-232, Ethernet TCP/IP;

- передачу аварийных и предупредительных сигналов при помощи релейных выходов.

- контроль целостности программных кодов ПО, настроечных и калибровочных констант;

- контроль общих неисправностей (связь, конфигурация);

- контроль архивации измерений;

- контроль внешней связи.

Система имеет возможность подключения к внешнему программно-аппаратному комплексу для формирования экологической отчётности и (или) передавать данные в Государственный реестр объектов, оказывающих негативное воздействие на окружающую среду.

Влияние программного обеспечения системы учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения «средний» по Р 50.2.077-2014.

Идентификационные данные метрологически значимого программного обеспечения контроллера измерительного приведены в таблице 1.

Таблица 1 - Идентификационные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики газоанализатора Ultramat / Oxymat 6 в составе системы

Таблица 3 - Метрологические характеристики газоанализатора GMS800, мод. GMS810 в составе системы

Таблица 4 - Дополнительные метрологические характеристики

Таблица 5 - Технические характеристики системы

наносится на переднюю панель системы и на титульный лист Руководства по эксплуатации.

Таблица 7 - Комплектность средства измерений

Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

Приказ Министерства природных ресурсов и экологии РФ от 07.12.2012 г. № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

Филиал открытого акционерного общества «ТГК-16» - «Казанская теплоэлектроцентраль - 3» (АО «ТГК-16» - «Казанская ТЭЦ-3»), г. Казань Республики Татарстан

ИНН: 1655189422

Адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-75-12

Е-mail: office@tgc16.ru

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6

Телефон: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации
