Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» сентября 2017 г. № 1990

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики СТД (мод. СТД-В, СТД-Л, СТД-Г, СТД-У, СТД-УВ)

Назначение средства измерений

Счетчики СТД предназначены для измерений объемного расхода, перепада давления, давления, температуры, разности температур, массового расхода, массы, объема, приведенного к стандартным условиям, тепловой энергии, электрической энергии в водяных и паровых системах теплоснабжения, системах газоснабжения и электроснабжения.

Описание средства измерений

Счетчик СТД - это комплекс средств измерений, составными частями которого являются вычислитель, преобразователи: расхода, перепада давления, давления, температуры и счетчики электрической энергии.

В состав счетчика СТД могут также входить вспомогательные устройства, не являющиеся средствами измерений (принтер, модем, преобразователь интерфейсов и т. п.)

Основным функциональным элементом счетчика СТД является вычислитель, обеспечивающий преобразование сигналов всех первичных преобразователей, вычисление массового расхода (объемного расхода, приведенного к стандартным условиям), массы (объема), тепловой и электрической энергии, накопление архивов параметров, ведение календаря, учет времени перерывов питания и нештатных ситуаций.

Отличительные особенности различных модификаций счетчика СТД представлены в таблице 1.

Таблица 1 - Отличительные особенности модификаций счетчика СТД

Модификация счетчика СТД

Модификация вычислителя

Максимальное количество узлов учета

Область применения

СТД-В

ВТД-В

2

Водяные системы теплоснабжения

СТД-Л

втд-л

2

Водяные системы теплоснабжения

СТД-Г

втд-г

3

Водяные и паровые системы теплоснабжения, системы газоснабжения (природный и технические газы)

СТД-У

ВТД-У

16

Водяные и паровые системы теплоснабжения, системы газоснабжения (природный, технические и свободный нефтяной газы), системы электроснабжения, системы технологического контроля расхода газов и жидкостей

СТД-УВ

ВТД-УВ

6

Водяные системы теплоснабжения

Примечания

  • 1. Узел учета - это совокупность измерительных каналов, соответствующая нормативной документации по учету различных сред.

  • 2. В системах технологического контроля обеспечивается измерение расхода любых газов (в рабочих условиях и приведенного к стандартным условиям) и жидкостей, для которых в вычислителе задаются значения теплофизических свойств в виде констант на некотором интервале времени

В составе счетчике СТД допускается использование различных сочетаний преобразователей: расхода, перепада давления, давления, температуры и счетчиков электрической энергии, выбор которых определяется условиями эксплуатации узла учета и требованиями нормативных документов на эти преобразователи.

В состав счетчика СТД могут входить преобразователи, представленные в таблице 2.

Таблица 2 - Преобразователи, которые могут входить в состав счетчика СТД

Преобразователи

Типы преобразователей

Преобразователи объемного расхода:

  • - ультразвуковые

  • - вихревые

  • - электромагнитные

  • - тахометрические

UFM 001 (г.р. № 14315-00); UFM 005-2 (г.р. № 36941-08);

US 800 (г.р. № 21142-11); УРЖ2КМ (г.р. № 23363-12);

ВЗЛЕТ-MP (г.р. № 28363-14); ПРАМЕР-510 (г.р. № 24870-09); FLOWSIC 100 (г.р. № 43980-10);

ВЭПС (г.р. № 14646-05); ВЭПС-Т(И) (г.р. № 16766-00);

ВПС (г.р. № 19650-10); ДРГ.М (г.р. №26256-06);

Метран-ЗООПР (г.р. № 16098-09);

ЭМИС-ВИХРЬ 200 (ЭВ-200) (г.р. № 42775-14);

PhD (г.р. №47359-11); PROWIRL (г.р. № 15202-14);

YEWFLO DY (г.р. № 17675-09); V-bar (г.р. № 47361-11);

МастерФлоу (г.р. № 31001-12); ЭМИР-ПРАМЕР-550 (г.р. № 27104-08);

ПитерФлоу PC (г.р. 46814-11); ПРЭМ (г.р. № 17858-11);

ВЗЛЕТ-ЭР (мод. Лайт М) (г.р. № 52856-13);

ВЗЛЕТ ЭМ (г.р. № 30333-10); ВЗЛЕТ ТЭР (г.р. № 39735-14);

ИПРЭ-7 (г.р. № 20483-13); VA2305M (55447-13)

ВСХд, ВСГд, ВСТ (г.р. № 51794-12);

ВСХНд, ВСГНд, ВСТН (г.р. № 61402-15);

ВСКМ 90 (г.р. № 32539-11); ОСВХ, ОСВУ (г.р. № 32538-11);

СГ (г.р. № 14124-14); RVG (г.р. № 16422-10);

РСГ СИГНАЛ (г.р. № 41453-13); СТГ (г.р. № 28739-13)

Сужающие устройства

Сужающие устройства по ГОСТ 8.586.2-2005 (диафрагмы)

Преобразователи перепада давления и давления

ЗОНД-Ю (г.р. № 15020-07); Метран-55 (г.р. № 18375-08); Метран-75 (г.р. № 48186-11); Метран-150 (г.р. № 32854-13);

МИДА-13П (г.р. № 17636-06); МТ100 (г.р. № 49083-12); ДДМ-03, ДДМ-03-МИ (г.р. № 42756-09); ДДМ (г.р. № 47463-11);

Д ЦМ-ОЗТ-ДИ (г.р. № 55928-13); СДВ (г.р. № 28313-11);

ПДТВХ (г.р. № 43646-10); Сапфир-22М, -22МТ (г.р. № 44236-10); АИР-10 (г.р. № 31654-14); АИР-20/М2 (г.р. № 46375-11)

Преобразователи температуры по ГОСТ 6651-2009

КТПТР-01,-03,-06,-07,-08 (г.р. № 46156-10);

КТПТР-04,-05,-05/1 (г.р. № 39145-08); КТСП-Н (г.р. № 38878-12); КТСПР 001 (г.р. № 41892-09); ТПТ-1,-17,-19,-21,-25Р (г.р. № 46155-10); ТПТ-2,-3,-4,-5,-6 (г.р. № 15420-06);

ТПТ-7,-8,-11,-12,-13,-14,-15 (г.р. №39144-08);

ТСП-Н (г.р. № 38959-12); ТМТ-1,-2,-3,-4,-6 (г.р. № 15422-06)

Преобразователи температуры с унифицированным токовым сигналом

ТСМУ, ТСПУ (г.р. № 42454-15);

ТСМУ Метран-274, ТСПУ Метран-276 (г.р. № 21968-11)

Счетчики электрической энергии

Имеющие импульсный выходной сигнал

Общий вид вычислителей приведен на рисунке 1,

Места для пломбирования корпуса вычислителя изготовителем и для нанесения знака поверки показаны на рисунках 2, 3.

Для пломбирования разъемов вычислителя, к которым подключаются сигналы преобразователей, используют пломбировочную чашку, устанавливаемую под головку винта, прикрепляющего ответную часть разъема к корпусу вычислителя (как показано на рисунке 4).

Различные модификации вычислителей имеют аналогичные основные функциональные характеристики (типы каналов преобразования сигналов, структура интерфейса пользователя, клавиатура, жидкокристаллический индикатор (ЖКИ), интерфейсы связи с внешними устройствами), но отличаются составом и числом обслуживаемых каналов, а также габаритными размерами корпуса.

Вычислитель обеспечивает преобразование:

  • - выходных сигналов термопреобразователей сопротивления, выполненных по

ГОСТ 6651-2009, с НСХ 100 М, 100 П, Pt 100, 500 П, Pt 500;

  • - токовых выходных сигналов преобразователей расхода, перепада давления, давления, температуры в диапазонах 0-5,0-20,4-20 мА;

  • - частотных и импульсных выходных сигналов преобразователей расхода.

Также вычислитель производит накопление тотальных значений объема, массы, энергии с момента пуска на счет, фиксирует время пуска на счет и время останова счета, ведет учет перерывов питания и учет времени работы при каждой нештатной ситуации за отчетный период.

Вычислитель содержит архив средних за час, сутки значений давления и температуры, а также накопленных за час, сутки, месяц значений объема, массы, энергии.

Ввод конфигурации и параметров узла учета обеспечивается с помощью клавиатуры вычислителя или при использовании персонального компьютера (ПК).

Текущие и архивные параметры могут быть выведены на ЖКИ, на принтер или в ПК (непосредственно или по линиям связи).

Расчет теплофизических свойств воды и пара выполняется вычислителем по ГСССД 6-89, ГСССД 98-2000.

Расчет теплофизических свойств природного газа выполняется вычислителем по ГОСТ 30319.2-2015, свободного нефтяного газа - по ГСССД МР 113-03, сухого воздуха -по ГСССД MP 112-03, азота, кислорода, аммиака, аргона, водорода - по ГСССД МР 134-07.

При использовании сужающих устройств (диафрагм) расчет массового расхода и массы (объемного расхода и объема, приведенных к стандартным условиям), выполняется вычислителем по ГОСТ 8.586.1,2, 5-2005.

В системах газоснабжения при использовании турбинных, ротационных и вихревых расходомеров расчет объемного расхода и объема газа, приведенных к стандартным условиям, выполняется вычислителем по ГОСТ Р 8.740-2011.

Вычислители имеют интерфейс RS-232. В вычислителях могут быть также установлены дополнительные интерфейсы различного типа для обеспечения независимого параллельного доступа пользователям информационных систем к считыванию результатов измерений.

При использовании для учета тепловой энергии в системах теплоснабжения счетчик СТД соответствует ГОСТ Р 51649-2014, Правилам коммерческого учета тепловой энергии, теплоносителя, утвержденным постановлением Правительства РФ от 18.11.2013 №1034, и Методике осуществления коммерческого учета тепловой энергии, теплоносителя, зарегистрированной в Минюсте РФ 12.09.2014г. (регистрационный № 34040).

Приказ Росстандарта №1990 от 22.09.2017, https://oei-analitika.ru Приказ Росстандарта №1990 от 22.09.2017, https://oei-analitika.ru

Место нанесения знака поверки

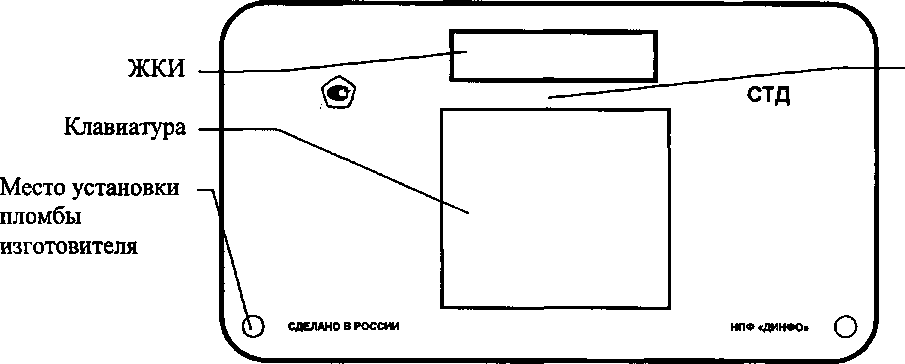

Рисунок 2 - Места установки пломбы изготовителя и нанесения знака поверки на вычислители ВТД-В, ВТД-Г, ВТД-Л

Приказ Росстандарта №1990 от 22.09.2017, https://oei-analitika.ru

Место нанесения знака поверки

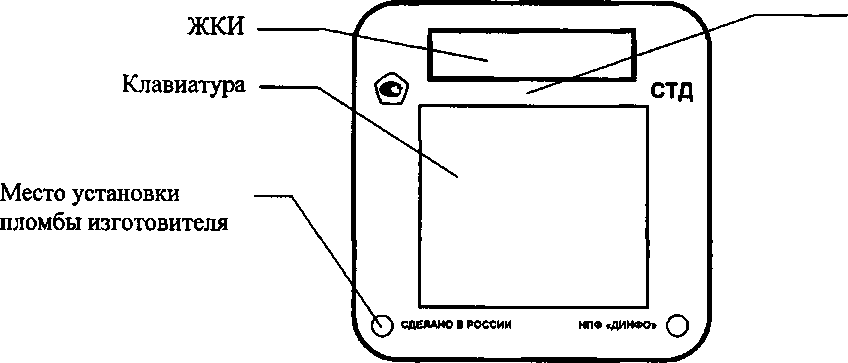

Рисунок 3 - Места установки пломбы изготовителя и нанесения знака поверки на вычислители ВТД-У, ВТД-УВ

Приказ Росстандарта №1990 от 22.09.2017, https://oei-analitika.ru

Винты для крепления ответной части разъема к корпусу вычислителя

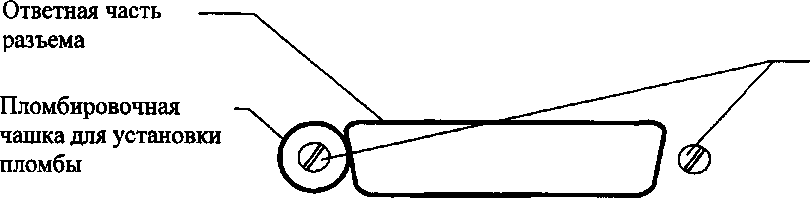

Рисунок 4 - Схема пломбирования разъема вычислителя

Программное обеспечение

ПО вычислителя является встроенным, содержит метрологически значимую часть и предназначено для реализации функций, описанных в эксплуатационной документации.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Номер версии ПО записывается в виде: l.xx, где 1 - номер версии метрологически значимой части, хх - номер версии метрологически незначимой части.

Таблица 3 - Идентификационные данные ПО вычислителей

Идентификационные данные (признаки)

Значение для модификации вычислителя

ВТД-В

ВТД-Л

ВТД-Г

ВТД-У

ВТД-УВ

Идентификационное наименование ПО

ПО ВТД-В

ПО ВТД-Л

ПО ВТД-Г

ПО ВТД-У

ПО ВТД-УВ

Номер версии ПО

1.ХХ

1.ХХ

1.ХХ

1.ХХ

1.ХХ

Цифровой идентификатор ПО

9920

7EBD

FF38

9ЕЕ8

AD47

Метрологические и технические характеристики

1. УСЛОВИЯ ПРИМЕНЕНИЯ

Условия применения вычислителей представлены в таблице 4.

Таблица 4 - Условия применения вычислителей

Температура окружающего воздуха

от плюс 5 до плюс 50 °C

Атмосферное давление

от 84,0 до 106,7 кПа

Относительная влажность воздуха

не более 80% при температуре 35 °C и ниже

Напряжение питания сети

от 187 до 242 В

Частота питающей сети

(50 ±2) Гц

Коэффициент искажения синусоидальности кривой напряжения сети

не более 5%

Условия применения преобразователей, входящих в состав счетчика СТД, должны соответствовать нормативно-технической документации на эти преобразователи.

2. РАБОЧИЕ УСЛОВИЯ СРЕД И ДИАПАЗОНЫ ИЗМЕРЕНИЙ

Допустимые рабочие условия для различных сред представлены в таблице 5, а диапазоны измерений счетчика СТД - в таблице 6.

Таблица 5 - Допустимые рабочие условия сред

Среда

Диапазон температур, °C

Диапазон давлений, МПа

Вода

от 0 до + 150

от 0,1 до 20,0

Насыщенный пар

от + 100 до+ 300

от 0,1 до 8,6

Перегретый пар

от + 100 до + 600

от 0,1 до 30,0

Природный газ

от-23,15 до+ 76,85

от 0,1 до 7,5

Сухой воздух

от - 50 до + 127

от 0,1 до 20,0

Азот, кислород, аргон, водород

от - 50 до + 150

от 0,1 до 10,0

Аммиак

от+ 10 до+ 150

от 0,1 до 0,6

Свободный нефтяной газ

от - 10 до + 150

от 0,1 до 15,0

Таблица 6 - Диапазоны измерений счетчика СТД

Параметр

Диапазон измерений

Температура воды

от 0 до + 150 °C

Температура пара

от+ 100 до+ 600 °C

Температура газов и технологических сред

от - 50 до + 150 °C

Разность между температурами воды в подающем и обратном трубопроводах

от 0 до + 150 °C

Абсолютное давление

от 0,1 до 30,0 МПа

Перепад давления на сужающем устройстве (диафрагме)

от 0 до 1000 кПа

Объемный расход

от 0 до 999999 м3

Массовый расход

от 0 до 999999 т/ч

Объем

от 0 до 99999999 м3

Масса

от 0 до 99999999 т

Тепловая энергия

от 0 до 99999999 ГДж (Гкал)

Электрическая энергия

от 0 до 99999999 кВт-ч (квар-ч)

Текущее время

от 1 с (внутренний календарь)

Частотный сигнал

от 0,5 до 2048,0 Гц

Импульсный сигнал

от 104 до 320 Гц (СТД-В, СТД-Г) от 104 до 100 Гц (СТД-Л)

от 104 до 35 Гц (СТД-У, СТД-УВ)

3. ХАРАКТЕРИСТИКИ ВЫЧИСЛИТЕЛЯ

В зависимости от пределов допускаемых погрешностей преобразования сигналов выпускаются три класса вычислителей: А, Б, В (см. таблицы 7 - 9).

Таблица 7 - Пределы допускаемой абсолютной погрешности преобразований сигналов

сопротивления в значения температуры и разности температур

Среда

Пределы допускаемой абсолютной погрешности, °C

Класс А

Класс Б

Класс В

Вода, газы

±0,025

±0,050

±0,070

Пар

±0,100

±0,100

±0,150

Пределы допускаемой относительной погрешности преобразований токовых сигналов в значения объемного расхода, перепада давления, давления, температуры SF, % вычисляются по формуле

(1)

8Г = ±

а + Ь-

в-

-Fh

Y

i

1*--

-FH

Z

где F - текущее значение параметра, Fs, Fh - верхнее и нижнее значения параметра (объемного расхода, перепада давления, давления, температуры).

Значения коэффициентов а, b приведены в таблице 8.

Таблица 9 - Пределы допускаемой относительной погрешности преобразований частотных

сигналов в значения объемного расхода

Диапазон частотного сигнала, Гц

Пределы допускаемой относительной погрешности, %

Класс А

Класс Б

Класс В

0,5 - 2048,0

±0,005

±0,010

±0,015

относительной

вычислений массового

погрешности

расхода

Пределы допускаемой и массы воды: ±0,05 %.

Пределы допускаемой и массы пара: ±0,1 %.

Пределы допускаемой

воды: ±0,1 %.

относительной

относительной

погрешности

погрешности

вычислений массового

вычислений тепловой

расхода

энергии

Таблица 8 - Значения коэффициентов а, Ъ, используемых в формуле (1)

Диапазон токового сигнала, мА

Коэффициенты для вычисления пределов допускаемой относительной погрешности

Класс А

Класс Б

Класс В

а

b

а

b

а

b

0-5

0,100

0,0100

0,200

0,0200

0,300

0,0300

0 - 20,4 - 20

0,022

0,0022

0,050

0,0050

0,100

0,0100

Пределы допускаемой относительной погрешности вычислений тепловой энергии пара: ±0,2%.

Пределы допускаемой относительной погрешности вычислений объемного расхода и объема газа, приведенных к стандартным условиям: ±0,02 %.

Пределы допускаемой относительной погрешности вычислений электрической энергии: ±0,05 %.

Пределы допускаемой относительной погрешности накоплений объема при использовании преобразователей расхода с импульсным выходным сигналом ЗР#, % вычисляются по формуле: 8Гя=^0,01+^(

(2)

где N - количество импульсов на интервале измерений (N> 0).

Пределы допускаемой относительной погрешности хода часов вычислителя: ±0,01%.

При использовании преобразователя массового расхода пределы допускаемой относительной погрешности преобразований сигналов в значения массового расхода равны пределам допускаемой относительной погрешности преобразований сигналов в значения объемного расхода при аналогичных выходных сигналах преобразователей.

Таблица 10 - Габаритные размеры, масса и потребляемая мощность

Параметр

Модификация вычислителя

ВТД-В

ВТД-Л

втд-г

ВТД-У

ВТД-УВ

Габаритные размеры, мм, не более

122x130x60

122x130x60

122x130x60

200x130x60

200x130x60

Масса, кг, не более

0,5

0,5

0,5

0,8

0,8

Потребляемая мощность, Вт, не более

3

-

3

3

3

Примечание - Питание вычислителя ВТД-Л обеспечивается встроенной батареей

При эксплуатации в условиях применения вычислитель сохраняет свои метрологические характеристики и не имеет дополнительной погрешности от влияния условий применения.

Время установления рабочего режима вычислителя - не более 5 мин.

По устойчивости к воздействию температуры и влажности окружающего воздуха вычислитель относится к группе В4 по ГОСТ Р 52931-2008.

По устойчивости к воздействию атмосферного давления вычислитель относится к группе Р1 по ГОСТ Р 52931-2008.

По устойчивости к воздействию синусоидальных вибраций вычислитель относится к группе N2 по ГОСТ Р 52931-2008.

Вычислитель выдерживает воздействие постоянного магнитного поля напряженностью до 400 А/м.

Степень защиты вычислителя от проникновения пыли, посторонних предметов и воды - IP54 по ГОСТ 14254-96.

Средняя наработка вычислителя на отказ - 100000 часов.

Средний срок службы вычислителя -12 лет.

Вычислитель может использоваться не только в составе счетчика СТД, но и как отдельное устройство в составе других комплексов без изменения его функций и характеристик, в том числе без изменения его программного обеспечения.

4. ХАРАКТЕРИСТИКИ СЧЕТЧИКА СТД

Пределы допускаемой абсолютной погрешности измерений температуры при использовании термопреобразователей сопротивления приведены в таблицах 11,12.

Таблица 11 - Пределы допускаемой абсолютной погрешности измерений температуры воды, газов при использовании термопреобразователей сопротивления, °C

Класс вычислителя

Класс термопреобразователя по ГОСТ 6651-2009

АА

А

В

C

А

±(0,125 +0,0017'|t|)

±(0,175 + 0,002|t|)

±(0,325 + 0,005-|t|)

±(0,625 +0,01 lt|)

Б

±(0,150 + 0,0017 |t|)

±(0,200 + 0,002 |t|)

+(0,350 + 0,005|t|)

±(0,650 +0,01-|t|)

В

±(0,170+ 0,0017-|t|)

±(0,220 + 0,002-|t|)

±(0,370 + 0,005 -|t|)

±(0,670 +0,01-|t|)

Примечание: t - измеряемое значение температуры, °C

Таблица 12 - Пределы допускаемой абсолютной погрешности измерений температуры пара при использовании термопреобразователей сопротивления, °C

Класс вычислителя

Класс термопреобразователя по ГОСТ 6651-2009

АА

А

В

C

А

±(0^0 + 0,0017-Ц|)

±(0,25 + 0,002-|t|)

±(0,40 +0,005 |t|)

±(0,70 + 0,01 Щ)

Б

±(0,20 +0,0017-|t|)

±(0,25+ 0,002-|t|)

±(0,40 + 0,005 -|t|)

±(0,70 + 0,01 -|t|)

В

±(0,25 + 0,0017|t|)

±(0,30 + 0,002|t|)

±(0,45+ 0,005-|t|)

±(0,75 + 0,01 -|t|)

Примечание: t - измеряемое значение температуры, °C

и обратном трубопроводах, °C;

Л/ - текущая разность температур воды в подающем и обратном трубопроводах, °C. Пределы допускаемой относительной погрешности измерений массового расхода и массы пара: ±3%.

Пределы допускаемой относительной погрешности измерений тепловой энергии пара: ±4%. Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям - в соответствии с ГОСТ Р 8.740.

Пределы допускаемой относительной погрешности измерений массового расхода (объемного расхода, приведенного к стандартным условиям) при использовании сужающих устройств - в соответствии с ГОСТ 8.586.5-2005.

Пределы допускаемой относительной погрешности хода часов счетчика СТД: ±0,01%. Средний срок службы счетчика СТД - 12 лет при условии выполнения требований нормативно-технической документации на соответствующие преобразователи.

Дополнительные технические характеристики преобразователей, входящих в состав счетчика СТД, установлены в нормативно-технической документации на соответствующие преобразователи.

Знак утверждения типа

наносится на титульные листы паспорта и руководства по эксплуатации счетчика СТД типографским способом, а также на лицевую панель вычислителя методом шелкографии.

Комплектность средства измерений

Комплект поставки счетчика СТД представлен в таблице 13.

аблица 13 - Комплект поставки счетчика СТД

Наименование

Обозначение

Кол

Примечание

стд-в, стд-г, СТД-У, стд-л, СТД-УВ

РИТБ.400720.003

РИТБ.400720.004

РИТБ.400720.005

РИТБ.400720.006

РИТБ.400720.007

1

Состав поставляемого счетчика определяется картой заказа

Руководство по эксплуатации

РЭ 4218-Х11-40637960-2015

1

Х=1 для СТД-В Х=2 для СТД-Г

Х=3 для СТД-У Х=4 для СТД-Л

Х=5 для СТД-УВ

Паспорт

ПС 4218-Х11-40637960-2015

1

Методика поверки

МП 4218-011-40637960-2015

1

Примечание - Отдельные преобразователи в составе счетчика СТД поставляются

в соответствии с картой заказа и технической документацией на эти преобразователи

Поверка

осуществляется по документу МП 4218-011-40637960-2015 «Счетчики СТД. Методика поверки», утвержденному ФГУП «ВНИИМС» 10.11.2015 г.

Положительные результаты поверки удостоверяются оттиском клейма и подписью поверителя в паспорте счетчика СТД или в свидетельстве о поверке, а также знаком поверки на лицевой панели вычислителя.

Основные средства поверки:

  • - калибратор СКВ класса В или выше (пределы допускаемой относительной погрешности мер: активного сопротивления ±72х10'6, постоянного тока ±72x1 О'6, частоты ±30х10'6);

  • - средства согласно методикам поверки используемых преобразователей.

Вместо калибратора СКВ могут использоваться другие эталонные СИ с характеристиками не хуже, чем у калибратора СКВ.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к счетчикам СТД (мод. СТД-В, СТД-Л, СТД-Г, СТД-У, СТД-УВ)

ГОСТ 8.586.1-2005. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Принцип метода измерений и общие требования.

ГОСТ 8.586.2-2005. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Диафрагмы. Технические требования.

ГОСТ 8.586.5-2005. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Методика выполнения измерений.

ГОСТ 8.733-2011. Система измерений количества и параметров свободного нефтяного газа.

ГОСТ 8.740-2011. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков.

ГОСТ 6651-2009. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ 30319.1-2015. Газ природный. Методы расчета физических свойств. Общие положения.

ГОСТ 30319.2-2015. Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода.

ГОСТ Р 51649-2014. Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия

МИ 2412-97. ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.

МИ 2451-98. ГСИ. Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.

МИ 2553-99. ГСИ. Энергия тепловая и теплоноситель в системах теплоснабжения. Методика оценивания погрешности измерений. Основные положения.

МИ 2714-2002. ГСИ. Энергия тепловая и масса теплоносителя в системах теплоснабжения. Методика выполнения измерений. Основные положения.

ТУ 4218-011-40637960-2015. Счетчик СТД. Технические условия.

Изготовитель

Общество с ограниченной ответственностью научно-производственная фирма «ДИНФО» (ООО НПФ «ДИНФО»)

Адрес: 115162, г. Москва, ул. Шухова, д. 10

ИНН: 7725065424,

Тел.; (499) 235-51-19, (916) 594-90-79

E-mail: info@dinfonpf.ru, dinfo.npf@mail.ru

Web-сайт: www.dinfonpf.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Пределы допускаемой абсолютной погрешности измерений разности температур воды в подающем и обратном трубопроводах Atp, °C вычисляются по формуле:

Д/р = ±(Д/рр + Д/р/б),                                      (3)

где Д/рр - предел допускаемой абсолютной погрешности преобразований вычислителем сигналов сопротивления в значения разности температур;

Д/рр- - предел допускаемой абсолютной погрешности измерения разности температур комплектом термопреобразователей сопротивления.

Пределы допускаемой приведенной погрешности измерений давления: ±0,1; ±0,5; ±1,0 % (в соответствии с пределами допускаемой приведенной погрешности измерений применяемого преобразователя давления).

Для водяных систем теплоснабжения выпускаются три класса счетчиков СТД.

Пределы допускаемой относительной погрешности измерений объемного (объема) и массового расхода (массы) воды 8q, % вычисляются по формулам:

= ±(1+ 0,005 но не более, чем ±3,5 % dq = ±(2 + 0,010 qdq\ но не более, чем ±5 %

= ±(3 + 0,025 qdq), но не более, чем ±5 %

где qp - верхний предел измерений объемного расхода, м3/ч;

q - текущее значение объемного расхода, м3/ч.

Пределы допускаемой относительной погрешности измерений тепловой в водяных системах теплоснабжения 51F, % вычисляются по формулам:

5PF= ±(1,1 + 0,005#^ + ЗД///ДХ) - для класса 1, §W= ±(2,1 + 0,010#в/# + ЗД///Д/) §W= ±(3,1 + 0,025^ + ЗД/н/Д/)

  • - для класса 1,

  • - для класса 2,

  • - для класса 3,

расхода

  • (4)

  • (5)

  • (6)

энергии

(7)

  • - для класса 2,                    (8)

  • - для класса 3,                   (9)

где Д/я - наименьший предел измерений разности температур воды в подающем




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
