МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

20 февраля 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных   изменений,   не влияющих

на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии

ОТ «___»   февраля____2024 Г. № _____

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 429

Лист № 1 Регистрационный № 46693-11 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Ростомеры РЭП, РЭС, РП и РС

Ростомеры РЭП, РЭС, РП и РС предназначены для измерения роста взрослых и детей старше одного года. Ростомеры могут быть использованы в медицинских, оздоровительных, спортивных, других учреждениях, а также в быту.

Принцип действия электронных ростомеров РЭП, РЭС основан на измерении усилий растяжения пружины на выходе виброчастотного датчика с последующей обработкой в микропроцессорном устройстве. Результаты измеренных значений роста выводятся на блок индикации ростомера.

Принцип действия механических ростомеров РП, РС и РП (эконом) основан на механическом перемещении ползуна по штанге ростомера со шкалой до соприкосновения ползуна с верхней точкой головы.

Конструктивно ростомер состоит из платформы с закрепленной на ней штангой и ползуном для измерения роста, выносного блока индикации - для модификаций РЭП, РЭП-И, РЭС и РЭС-И.

В состав электронного ростомера входят микропроцессор, блок индикации, источник автономного электрического питания, устройство, обеспечивающее экономный режим работы. Ростомеры снабжены устройством сигнализации при разрядке элементов автономного электрического питания.

Программное обеспечение, получая данные о текущей частоте датчика, сравнивает с данными о частоте, записанными при градуировке, и выводит в цифровом виде на блок индикации. Идентификация ПО для модификаций РЭП, РЭП-И, РЭС и РЭС-И - dP2000.

Ростомеры РЭП-И и РЭС-И оснащены интерфейсом для связи с компьютером.

Ростомеры выпускаются в модификациях: РЭП, РЭП-И, РЭС, РЭС-И, РП, РП (эконом) и РС, где

• - Р - ростомер,

• - Э - электронный,

• - П - напольный,

• - С - настенный,

• - И - интерфейсный.

Ростомеры РЭП, РЭП-И, РЭС, РЭС-И, РП могут поставляться со встроенным стульчиком для измерения роста в положении «сидя».

Общий вид ростомеров приведен на рисунке 1.

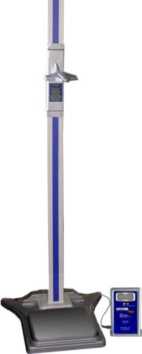

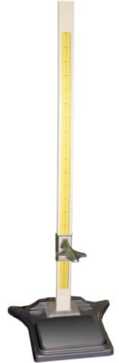

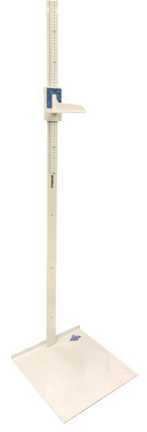

Рисунок 1 - Общий вид

Пломбирование ростомеров осуществляется на задней стенке штанги и (или) задней крышке блока индикации путём нанесения оттиска клейма на мастику в местах крепления.

Нанесение знака поверки непосредственно на ростомеры не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом термопечати на маркировочную табличку, расположенную на задней стороне блока управления или на задней стороне штанги ростомера.

Программное обеспечение (далее - ПО) является встроенным. ПО отвечает за работу ростомеров в целом.

Всё встроенное ПО является метрологически значимым.

Идентификационные данные метрологически значимого ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

Метрологические и технические характеристики представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

наносится на маркировочную табличку, расположенную на ростомере или блоке управления и на титульный лист руководства по эксплуатации.

Комплектность средства измерений Комплектность поставки по согласованию с покупателем.

Таблица 4 - Комплектность средства . измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

ГОСТ Р 50444-2020 «Приборы, аппараты и оборудование медицинские. Общие технические условия»;

ГОСТ Р 50267.0-92 «Изделия медицинские электрические. Часть 1. Общие требования безопасности» (РЭП, РЭС);

ТУ 9452-025-00226454-2006 Ростомеры РЭП, РЭС, РП и РС. Технические условия.

Акционерное общество «Тулиновский приборостроительный завод «ТВЕС» (АО «ТВЕС»)

ИНН 6820002711

Адрес: 392511, Тамбовская обл., с. Тулиновка, ул. Позднякова, д. 3

Телефон: (4752) 61-70-44, 71-36-30

Факс: (4752) 71-26-05

E-mail: info@tves.com.ru

Web-сайт: www.tves.com.ru

Государственный центр испытаний средств измерений ЗАО «Независимый институт испытаний медицинской техники» (ГЦИ СИ ЗАО «НИИМТ»)

Адрес: 115162, г. Москва, ул. Шухова, д. 14, стр. 9

Тел/ факс (495) 660-30-39 Уникальный номер записи в реестре аккредитованных лиц № 30035-07.

в части внесенных изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

Е-mail: pcsm@sura.ru

Web-сайт: www.penzacsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311197.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 429

Регистрационный № 51888-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители электрического сопротивления Микромилликилоомметр МИКО-2.3

Измерители электрического сопротивления Микромилликилоомметр МИКО-2.3 (далее - микромилликилоомметры) предназначены для измерения электрического сопротивления контактов коммутационных устройств, контактных соединений, обмоток трансформаторов и электродвигателей, шунтирующих резисторов и других участков электрических цепей, а также температуры различных не агрессивных сред и частей электрооборудования.

Измерение электрического сопротивления выполняется методом амперметра-вольтметра.

К исследуемому участку цепи подключаются токовые и потенциальные контакты измерительного кабеля. Через токовые контакты протекает постоянный стабилизированный ток, с помощью потенциальных контактов снимается падение напряжения на измеряемом сопротивлении.

Сила тока определяется с использованием измерительного шунта, расположенного внутри микромилликилоомметров, подключаемого последовательно с измеряемым сопротивлением.

Значения силы тока и напряжения в цифровом виде поступают в микропроцессор, который вычисляет значение измеряемого сопротивления.

В зависимости от режима работы микромилликилоомметра сила измерительного тока может задаватьсяавтоматически или вручную.

Температура измеряется с помощью платинового датчика сопротивления.

Конструктивно микромилликилоомметры состоят из измерительного блока, комплекта кабелей с зажимами и датчика температуры.

Заводской номер наносится на маркировочную наклейку микромилликилоомметров в виде цифро-буквенного кода.

Общий вид микромилликилоомметров с указанием места нанесения знака поверки представлен на рисунке 1. Указание места нанесения знака утверждения типа и заводского номера представлено на рисунке 2. Указание места пломбировки от несанкционированного доступа представлено на рисунке 3.

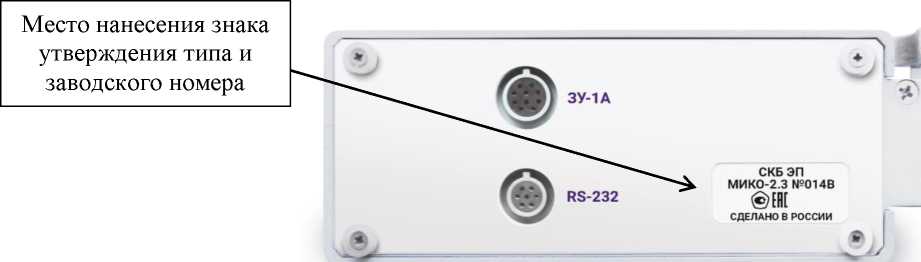

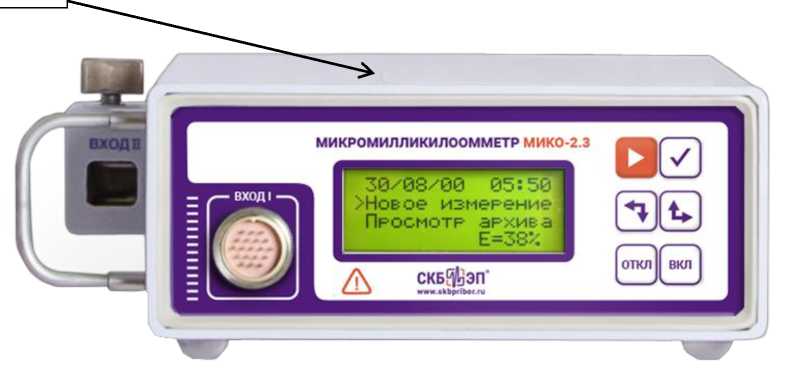

Рисунок 1 - Общий вид микромилликилоомметров с указанием места нанесения знака поверки

Рисунок 2 - Общий вид микромилликилоомметров с указанием места нанесения знака утверждения типа и заводского номера

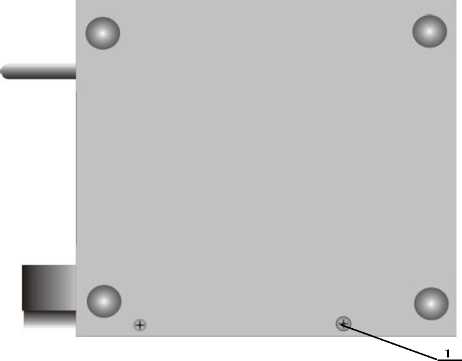

Рисунок 3 — Схема пломбировки от несанкционированного доступа микромилликилоомметров 1 - место Для нанесения пломбы

Программное обеспечение (далее - ПО) микромилликилоомметров состоит из встроенного ПО, которое обеспечивает проверку работоспособности микромилликилоомметров в режиме тестирования; автоматический выбор режима работы микромилликилоомметров; автоматическое определение силы измерительного тока; расчет относительных разностей электрического сопротивления обмоток трансформаторов; пересчет электрического сопротивления линейных трехфазных обмоток в электрическое сопротивление фазных обмоток; пересчет электрического сопротивления обмотки, измеренного при любой температуре (в рабочем диапазоне), в электрическое сопротивление при базовой температуре (температура, при которой сопротивление обмотки измерялось на заводе-изготовителе); запись результатов измерений в память микромилликилоомметров и их вывод на дисплей микромилликилоомметров.

ПО является метрологически значимым.

Метрологические характеристики микромилликилоомметров нормированы с учетом влияния ПО.

Встроенное ПО заносится в защищенную от записи память микроконтроллера микромилликилоомметров предприятием-изготовителем и недоступно для потребителя.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО микромилликилоомметров приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

наносится на титульные листы формуляра и руководства по эксплуатации типографским способом, и на маркировочную наклейку любым технологическим способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 1 руководства по эксплуатации 125.00.00.000 РЭ.

ГОСТ 52931-08 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ТУ 26.51.66-125-41770454-2022 (взамен ТУ 4221-125-41770454-2011) «Измеритель электрического сопротивления Микромилликилоомметр МИКО-2.3. Технические условия».

Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)

ИНН 3812045829

Юридический адрес: 664033, г. Иркутск, ул. Лермонтова, д. 130, 235

Почтовый адрес: 664033, г. Иркутск, ул. Лермонтова, д. 130, а/я 407

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений (ГЦИ СИ ФГУП «ВНИИФТРИ»)

Адрес: 664056, г. Иркутск, ул. Бородина, д. 57

Тел/факс: (3952) 46-83-03 Факс: (3952) 46-38-48

Е-mail: office@niiftri.irk.ru, http://www.vniiftri-irk.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-08.

в части вносимых изменений

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314490.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 429

Лист № 1 Регистрационный № 63180-16 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микроомметры МИКО-21

Микроомметры МИКО-21 (далее - микроомметры) предназначены для четырёхпроводных измерений электрического сопротивления постоянному току.

Принцип действия микроомметров основан на следующем: измерительный ток, формируемый микроомметрами (1изм), протекая через токовые зажимы измерительного кабеля микроомметров и измеряемое сопротивление (Rx), создаёт на них падение напряжения (Ux), которое через потенциальные зажимы кабеля поступает на вольтметр микроомметров, состоящий из АЦП и входящий в состав измерительного блока.

Измерительный блок состоит из блока питания, микро-ЭВМ с дисплеем, клавиатурой и каналами связи USB и USB-host, источника тока, блока измерительных шунтов двух аналогоцифровых преобразователей АЦП-I и АЦП-U. Первый аналого-цифровой преобразователь измеряет падение электрического напряжения на встроенном измерительном шунте для последующего вычисления силы измерительного тока 1изм, а второй - падение электрического напряжения Ux на измеряемом электрическом сопротивлении. Электрическое сопротивление вычисляется в Микро-ЭВМ по результатам измерения силы тока и напряжения по формуле: Rx Ux / 1изм .

Микроомметры представляют собой установку, помещённую в пыленепроницаемый корпус. Имеется комплект измерительных кабелей с зажимами «крокодил». Для проверки работоспособности микроомметров предусмотрено наличие шунта в комплекте поставки. На передней панели находятся гнёзда для подключения токовых и потенциальных контактов; клавиши управления; разъёмы для подключения компьютера внешних носителей информации к микроомметрам через кабель USB и сетевого кабеля микроомметров; сетевой тумблер с обозначением положения «включено/выключено»; клемма защитного заземления; дисплей; светодиод заряда аккумулятора. Управление микроомметрами возможно как с сенсорного экрана, так и с клавиш на передней панели.

Общий вид микроомметров с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки в виде наклейки, заводского номера приведен на рисунке 1.

Знак поверки в виде наклейки наносится на микроомметры. Заводской номер в виде цифро-буквенного обозначения, состоящий из трех арабских цифр и буквы латинского алфавита, наносится на микроомметры методом наклейки.

1.г-ояи1Л1

dlJNWOOdMHW ие^дмэ

Место нанесения знака утверждения типа и заводского номера

Рисунок 1 - Общий вид микроомметров МИКО-21 с указанием места пломбировки, мест нанесения знака утверждения типа, знака поверки и заводского номера

Программное обеспечение (ПО) микроомметров встроенное и обеспечивает сервисные функции: стандартный либо по усмотрению пользователя выбор измеряемых параметров, управление испытуемым объектом, создание и хранение архивов, передача информации на flash-накопитель.

Конструкция микроомметров исключает возможность несанкционированного влияния на ПО микроомметров и измерительную информацию.

Оценка влияния ПО на метрологические характеристики СИ - влияние программного обеспечения учтено при нормировании метрологических характеристик микроомметров.

USB-порт используется для считывания архива данных с микроомметра на компьютер.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на шильдик микроомметров и на титульный лист формуляра типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 1 документа «МИКРООММЕТР МИКО-21. Руководство по эксплуатации» 139.00.00.000 РЭ.

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ТУ 26.51.66-039-41770454-2022 (взамен ТУ 4221-039-41770454-2015) «Микроомметр МИКО-21. Технические условия».

Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)

ИНН 3812045829

Юридический адрес: 196140, г. Санкт-Петербург, п. Шушары, ул. Кокколевская (Пулковское), д.1, лит. А, помещ. 42-Н

Адрес местонахождения: 664033, г. Иркутск, ул. Лермонтова, д. 130, оф. 226

Тел. +7 (812) 500-25-48

E-mail: skb@skbpribor.ru

Web-сайт: http://www.skbpribor.ru, httpV/скбэп.рф

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343) 350-26-18

Факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

в части вносимых изменений

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ

Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314490.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 429

Регистрационный № 64967-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микроомметры МИКО-10

Микроомметры МИКО-10 (далее - микроомметры) предназначены электрического сопротивления постоянному току:

- переходного сопротивления контактов высоковольтных размыкателей,соединителей, разъединителей, контакторов и реле;

- шин, проводов и кабелей;

- болтовых, заклепочных, сварных и паяных соединений трубопроводов,обшивок летательных аппаратов и т. п.

Микроомметры измеряют электрическое сопротивление по четырехпроводной схеме. В этой схеме измерительный ток, протекая через токовые зажимы измерительного кабеля микроомметров и измеряемое сопротивление, создает на нем падение напряжения, которое через потенциальные зажимы кабеля поступает на вольтметр.

Электрическое сопротивление вычисляется по результатам измерения силы тока и напряжения.

Конструктивно микроомметры состоят из измерительного блока (рисунок 1) и комплекта кабелей с зажимами.

Расположение разъемов, органов управления и индикации соответствует рисунку 1.

Заводской номер наносится на маркировочную наклейку микроомметров в виде цифробуквенного кода.

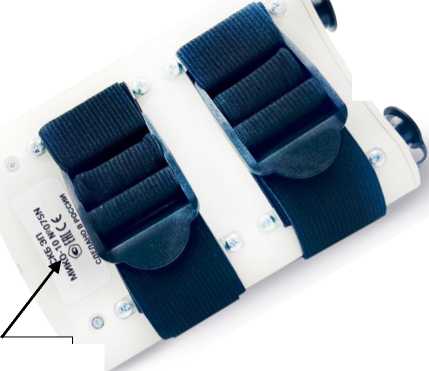

Общий вид микроомметров с указанием места пломбировки, места нанесения знака поверки, места нанесения знака утверждения типа и заводского номера представлен на рисунке 1.

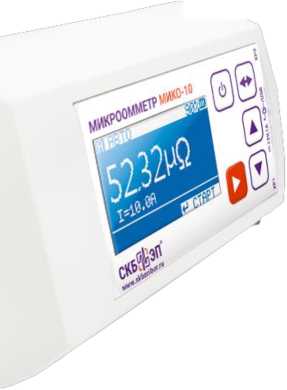

Рисунок 1 - Общий вид микроомметров с указанием места пломбировки, места нанесения знака поверки, места нанесения знака утверждения типа и заводского номера

Программное обеспечение (далее - ПО) микроомметров управляет работой структурных элементов измерительного блока и обеспечивает: расчет электрического сопротивления, сохранение результатов измерений в энергонезависимой памяти микроомметров и их вывод на дисплей микроомметров.

Таблица 1 - Идентификационные данные ПО

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Программное обеспечение не оказывает влияния на метрологические характеристики микроомметров.

Лист № 3

Всего листов 5 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Условия эксплуатации

наносится на титульные листы формуляра и руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.

Лист № 4

Всего листов 5 Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

приведены в разделе 1 руководства по эксплуатации 142.00.00.000 РЭ.

ТУ 26.51.45-142-41770454-2022 (взамен ТУ 4221-142-41770454-2016) «Микроомметр МИКО-10. Технические условия».

Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)

ИНН 3812045829

Юридический адрес: 196143, г. Санкт-Петербург, пр-кт Юрия Гагарина, д.53, оф. 82

Лист № 5 Всего листов 5 Испытательный центр

Восточно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно- исследовательский институт физико-технических и радиотехнических измерений» (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ») Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Почтовый адрес: 664056, г. Иркутск, ул. Бородина, д. 57

Тел.: (3952) 46-83-03; факс: (3952) 46-38-48.

E-mail: office@niiftri.irk.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

в части вносимых изменений

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314490.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» февраля 2024 г. № 429

Лист № 1 Регистрационный № 84313-22 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматического мониторинга выбросов загрязняющих веществ в атмосферу организованных источников MOD-1004

Система автоматического мониторинга выбросов загрязняющих веществ в атмосферу организованных источников MOD-1004 (далее - система) предназначена для:

• - непрерывных автоматических измерений загрязняющих веществ: массовой концентрации оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), суммы углеводородов (CxHy), объемной доли кислорода (O2);

• - измерения параметров (температура, давление, объемный расход газа, объемная доля воды) газового потока;

• - сбора, обработки, визуализации, хранения полученных данных, представления результатов в различных форматах;

• - передачи по запросу накопленной информации на внешний удаленный компьютер (сервер) по проводному каналу связи;

• - расчета и учета массовых и валовых выбросов загрязняющих веществ.

Принцип действия системы основан на следующих методах измерения:

• 1) для определяемых компонентов NO, NO2, SO2, СО, пары воды - метод ИК-спектроскопии;

• 2) для суммы углеводородов - пламенно-ионизационный детектор;

• 3) для определяемого компонента O2 - электрохимический (циркониевый датчик);

• 4) температуры - термоэлектрический;

• 5) давления - тензорезистивный;

• 6) объемный расход газа - ультразвуковой;

Система является стационарной и состоит из двух уровней:

• —   уровня измерительного комплекса точки измерений (ИК ТИ);

• —   уровня информационно-вычислительного комплекса (ИВК).

Связь между ИК ТИ и ИВК осуществляется по токовому интерфейсу от 4 до 20 мА и интерфейсу RS-485 (MODBUS). Передача данных от ИВК и предоставление информации на АРМ осуществляется по каналам связи.

Уровень ИК ТИ включает в себя следующие средства измерений:

• - комплекс газоаналитический MCS модификации MCS 100 E HW фирмы «SICK AG», Германия (регистрационный номер 76825-19) - измерительные каналы массовой концентрации NO, NO2, SO2, CO, объемной доли O2 и паров воды;

• - преобразователь давления измерительный КМ35-А (регистрационный номер 71088

18) - измерительный канал абсолютного давления отходящих газов в трубе;

- термопреобразователь сопротивления серии TR модель TR10-B (регистрационный номер 71870-18) - измерительный канал температуры отходящих газов;

• - расходомер газа ультразвуковой FLOWSIC 100 модификации FLOWSIC 100 H (регистрационный номер 43980-10) - измерительный канал расхода отходящих газов.

Система представляет собой единичный экземпляр системы измерительной, спроектированной для конкретного объекта из компонентов отечественного и импортного изготовления. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией системы и эксплуатационными документами ее компонентов.

Измерение содержания веществ в системе состоит из следующих этапов: первичная подготовка пробы, транспортировка пробы, анализ пробы, обработка результатов анализа.

Пробоподготовка газовой смеси к анализу осуществляется методом горячей экстракции, без охлаждения и осушки пробы, предусмотрен электрический нагрев всех составных частей системы до температуры, превышающей кислотную точку росы.

Комплексы газоаналитические MCS модификации MCS 100 E HW обеспечивают проведение автоматической калибровки и, при необходимости, корректировки нулевых показаний и чувствительности, при этом выдается соответствующая информация на дисплее. При возникновении неисправностей система самостоятельно переходит в нерабочее состояние, система пробоотбора и измерительная кювета продуваются чистым воздухом.

Уровень ИК ТИ осуществляет следующие функции:

• - измерение массовой концентрации и объемной доли определяемых компонентов;

• - измерение параметров (температура, абсолютное давление, объёмный расход) дымовых газов.

Уровень ИВК обеспечивает автоматический сбор, диагностику и автоматизированную обработку информации по анализу дымовых газов в сечении газохода, автоматизированный сбор и обработку информации, а также обеспечивает интерфейс доступа к этой информации и ее использование для реализации расчетных задач системы.

Заводской номер нанесен типографским методом на дверце контроллерного шкафа в верхнем правом углу. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование системы не предусмотрено. Ограничение доступа осуществляется с помощью механического замка.

К настоящему типу средств измерений относится система автоматического мониторинга выбросов загрязняющих веществ в атмосферу организованных источников MOD-1004,

зав. № 1.

Общий вид оборудования системы представлен на рисунках 1-5.

Замок для ограничения доступа к газоаналитическому комплексу

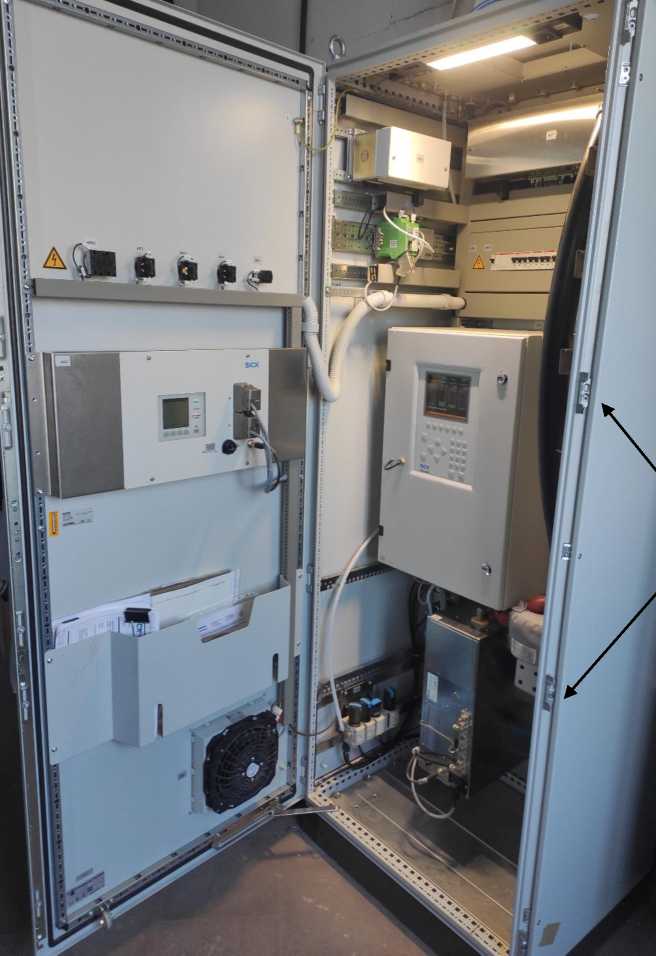

Рисунок 1 - Общий вид комплекса газоаналитического MCS модификации MCS 100 E HW

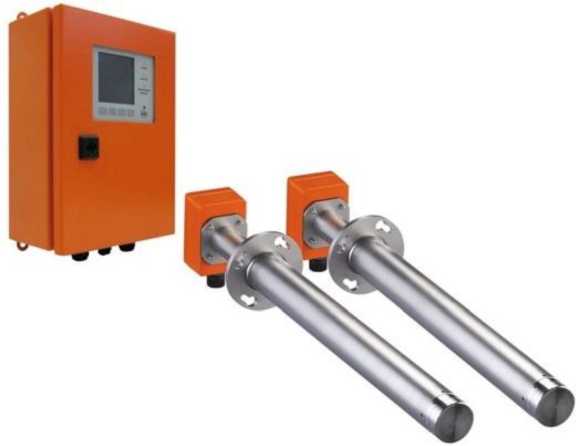

Рисунок 2 - Общий вид расходомера FLOWSIC100H с блоком управления

Рисунок 3 - Общий вид термопреобразователя сопротивления серии TR модель TR10-B

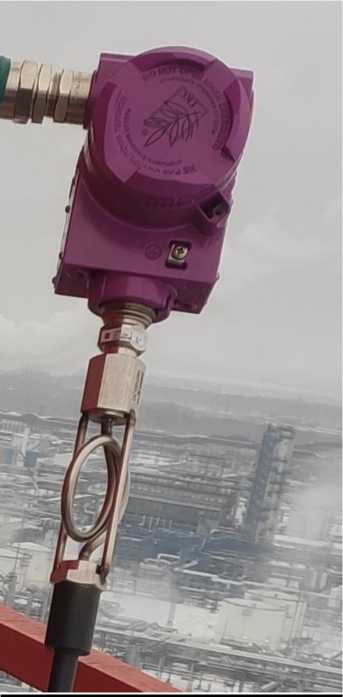

Рисунок 4 - Общий вид преобразователя давления измерительного КМ35

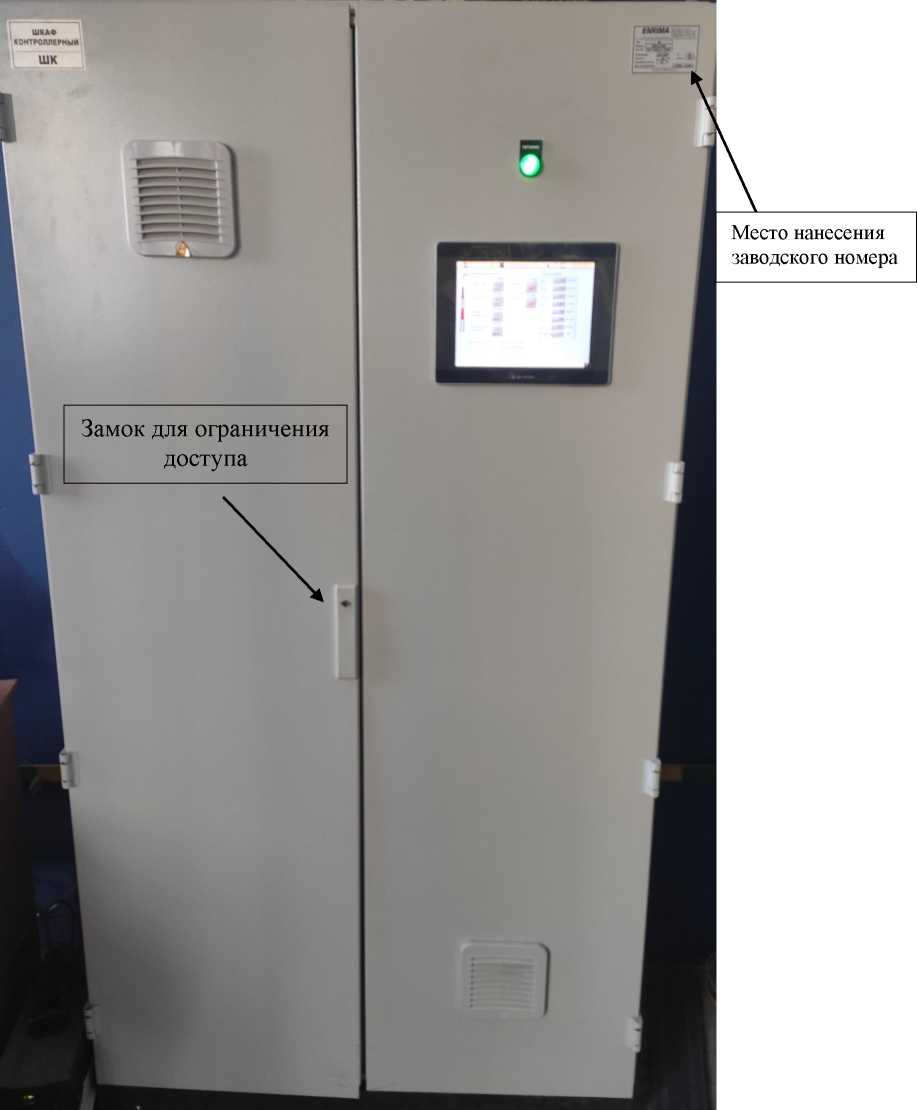

Рисунок 5 - Общий вид контроллерного шкафа

Программное обеспечение системы состоит из модулей:

- встроенное программное обеспечение;

- автономное программное обеспечение.

Встроенное программное обеспечение (ПО контроллера) осуществляет следующие функции:

- прием, регистрация данных о параметрах отходящего газа;

- автоматический расчет массового выброса (г/с) загрязняющих веществ.

Автономное ПО осуществляет функции:

- отображение на экране измеренных мгновенных значений концентрации определяемых компонентов и значений параметров газового потока;

- автоматическое формирование суточного, месячного, квартального и годового отчета на основе 20-ти минутных значений по запросу пользователя;

- архивация (сохранение) вышеуказанных измеренных и расчетных данных;

- визуализация процесса на дисплеях;

- поддержка многопользовательского, многозадачного непрерывного режима работы в реальном времени;

- регистрация и документирование событий, ведение оперативной БД параметров режима, обновляемой в темпе процесса;

- контроль состояния значений параметров, формирование предупреждающих и аварийных сигналов;

- дополнительная обработка информации, расчеты, автоматическое формирование отчетов и сохранение их на жесткий диск АРМ;

- обмен данными между смежными системами;

- автоматическая самодиагностика состояния технических средств, устройств связи. Метрологические характеристики системы нормированы с учетом влияния программного обеспечения.

Влияние встроенного ПО учтено при нормировании метрологических характеристик системы. Уровень защиты в соответствии с Рекомендацией Р 50.2.077-2014 - «средний».

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики газоаналитических каналов системы (с устройством отбора и подготовки пробы)

• ¹⁾ Приведенные к верхнему пределу диапазона измерений;

• ²⁾ В соответствии с Постановлением Правительства РФ от 16.11.2020 г. № 1847, п. 3.1.3;

• ³⁾ Номинальная цена единицы наименьшего разряда измерительных каналов: NO, NO2, SO2, CO, CxHy - 0,01; 0,1; 1 мг/м³, O2, H2O - 0,01 % (об.).

Таблица 3 - Метрологические характеристики измерительных каналов системы

Таблица 4 - Метрологические характеристики для измерительных каналов параметров газового потока в условиях эксплуатации

Таблица 5 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации типографским методом.

Таблица 6 - Комплектность системы

приведены в эксплуатационном документе А-1184-1-РЭ «Система автоматического мониторинга выбросов загрязняющих веществ в атмосферу организованных источников MOD-1004. Руководство по эксплуатации», раздел 5 «Принцип действия».

ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’¹ - 1-10⁷ Па»;

Приказ Росстандарта от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;

ГОСТ Р 8.958-2019 «ГСИ. Наилучшие доступные технологии. Автоматические измерительные системы для контроля вредных промышленных выбросов. Методы и средства испытаний».

Общество с ограниченной ответственностью «Модкон» (ООО «Модкон»)

Юридический адрес: 111123, г. Москва, ш. Энтузиастов, д. 56, стр. 32, помещ. 324 Телефон: (495) 989-18-40/8

Факс: (495) 989-18-40/9

Web-сайт: www.modcon.ru

E-mail: coordinator@modcon.ru

Общество с ограниченной ответственностью «Модкон» (ООО «Модкон»)

Адрес: 111123, г. Москва, ш. Энтузиастов, д. 56, стр. 32, помещ. 324 Телефон: (495) 989-18-40/8

Факс: (495) 989-18-40/9

Web-сайт: www.modcon.ru

E-mail: coordinator@modcon.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.
