Номер по Госреестру СИ: 36905-17
36905-17 Преобразователи измерительные мощности
(ЭП8530М)
Назначение средства измерений:
Преобразователи измерительные мощности ЭП8530М (далее - ИП), предназначены для линейного преобразования активной и реактивной мощности в унифицированный выходной сигнал постоянного тока.
Внешний вид.
Преобразователи измерительные мощности
Рисунок № 1
Внешний вид.
Преобразователи измерительные мощности
Рисунок № 2
Внешний вид.
Преобразователи измерительные мощности
Рисунок № 3
Внешний вид.
Преобразователи измерительные мощности
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) преобразователей состоит из встроенного системного программного обеспечение (ВСПО). ВСПО содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память преобразователей на заводе изготовителе.
Конструкция СИ исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию. Уровень защиты «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики преобразователей, указанные в таблице 4, приведены с учетом влияния ВСПО.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
EP8530m |
Номер версии (идентификационный номер ПО) |
700 |
Цифровой идентификатор ПО |
3B53592F |
Алгоритм вычисления цифрового идентифика-тора |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на табличку на корпусе ИП в верхнем правом углу и на эксплуатационную документацию способом, аналогичным с выполнением других надписей и знаков.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным мощности ЭП8530М
ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия»
ТУ BY 300080696.300-2007 «Преобразователи измерительные мощности ЭП8530М. Технические условия»
Поверка
Поверкаосуществляется по документу МП.ВТ.159-2006 «Преобразователи измерительные мощности ЭП8530М. Методика поверки», согласованному РУП «Витебский ЦСМС» 19.02.2007 г.
Основные средства поверки:
установка У1134М, регистрационный номер в Федеральном информационном фонде № 4511-74;
ваттметр Д5056, регистрационный номер в Федеральном информационном фонде № 5923-77;
вольтметр переменного тока ЦВ8500/3, регистрационный номер в Федеральном информационном фонде № 37458-08;
преобразователь измерительный эталонный ЦП7009, регистрационный номер в Федеральном информационном фонде № 33225-06;
амперметр переменного тока ЦА8500, регистрационный номер в Федеральном информационном фонде № 37459-08;
магазин сопротивления Р33, регистрационный номер в Федеральном информационном фонде № 1321-60;
мера электрического сопротивления Р331, регистрационный номер в Федеральном информационном фонде № 1162-58;
компаратор напряжений Р3003, регистрационный номер в Федеральном информационном фонде № 7476-91 .
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ИП с требуемой точностью.
Знак поверки наносится на корпус ИП в соответствии с рисунками 3 и 4.
Изготовитель
Общество с ограниченной ответственностью «Многопрофильное научно-производственное предприятие «Электроприбор» (ООО МНПП «Электроприбор»)
Адрес: 210001 Республика Беларусь, г. Витебск, ул. Зеньковой, 1
Тел./факс: (10-375-212) 67-28-16
Web-сайт: www. electropribor. com
E-mail: electropribor@mail.ru
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: Москва, 119361, Россия, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 430-57-25
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия ИП основан на преобразовании аналоговых входных сигналов в цифровой код. Далее вычисление требуемых величин производится в цифровой форме. Измеренное значение в цифровой форме передается по интерфейсу RS-485, а также преобразуется в аналоговый сигнал (аналоговые сигналы).
Информацию несет среднее значение каждого выходного аналогового сигнала.
ИП конструктивно состоят из следующих основных узлов: основания с двумя
клеммными колодками; крышки корпуса, двух крышек клеммных колодок; зажимов подключения внешних цепей, двух печатных плат с элементами схемы; трансформатора питания, установленного на основании и блока трансформаторов тока.
Основание с клеммными колодками, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала.
В зависимости от диапазонов измерений входных и диапазона изменений выходного аналогового сигналов, вида источника питания ИП имеют 32 модификации.
ИП ЭП8530М/1-ЭП8530М/8, ЭП8530М/17-ЭП8530М/32 предназначены для линейного преобразования активной и реактивной мощности в два гальванически развязанных между собой унифицированных выходных сигнала постоянного тока.
ИП ЭП8530М/9-ЭП8530М/16 предназначены для линейного преобразования активной мощности в унифицированный выходной сигнал постоянного тока.
ЭП8530М/1 - ЭП8530М/24 изготавливаются двухэлементными для применения в трехфазных трехпроводных цепях переменного тока, а ЭП8530М/25-ЭП8530М/32 -трехэлементными для применения в трехфазных четырехпроводных цепях переменного тока.
В ИП обеспечивается гальваническое разделение входных и выходных цепей,
последовательных входных цепей между собой, последовательных и параллельных входных цепей, всех цепей и цепи питания.
ИП изготавливаются в корпусе с габаритными размерами:
-
- 110х120х125 мм (с нижним подключением подводящих проводов);
-
- 125х90х125 мм (с верхним подключением подводящих проводов).
ИП с габаритными размерами 110x120x125 мм конструктивно состоят из следующих основных узлов:
-
- основания с двумя клеммными колодками с зажимами подключения внешних цепей;
-
- крышки корпуса, двух крышек клеммных колодок;
-
- двух печатных плат с элементами схемы;
-
- трансформатора питания, установленного на основании;
-
- блока трансформаторов тока.
Крышка корпуса крепится к основанию при помощи винтов.
Основание с клеммными колодками, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала.
ИП с габаритными размерами 125x90x125 мм конструктивно состоят из следующих основных узлов:
-
- основания корпуса с крепежной планкой;
-
- крышки корпуса;
- двух печатных плат с расположенными на них зажимами подключения внешних цепей и элементами электрической схемы;
- трансформатора питания, установленного на основании;
- блока трансформаторов тока.
Печатные платы собраны в блок с крышкой.
Крышка корпуса с расположенными на ней печатными платами крепится к основанию при помощи винтов-саморезов.
ИП по заказу изготавливаются со встроенным интерфейсом RS-485 для передачи информации в цифровом коде в автоматизированную систему или на дисплей персональной ЭВМ.
ИП могут применяться для контроля активной и реактивной мощности электрических систем и установок, для комплексной автоматизации объектов электроэнергетики, для автоматизированных систем управления технологическими процессами энергоемких объектов различных отраслей промышленности.
Фотографии общего вида ИП приведены на рисунках 1 и 2.
Схемы пломбировки от несанкционированного доступа и указания мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП приведены на рисунках 3 и 4.
Рисунок 2 - Внешний вид ИП в корпусе с габаритными размерами 125x90x125 мм

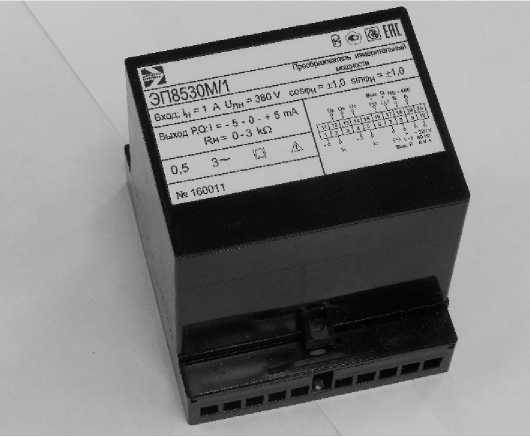

Рисунок 1 - Внешний вид ИП в корпусе с габаритными размерами 110x120x125 мм

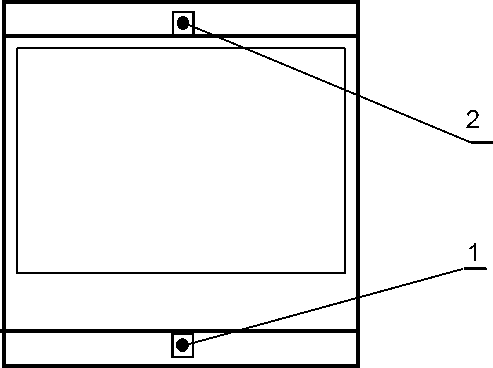

Рисунок 3 - Схема пломбировки от несанкционированного доступа с указанием мест для нанесения оттиска клейма ОТК (1) и оттиска клейма знака поверки (2) на ИП с габаритными размерами 110х120х125 мм

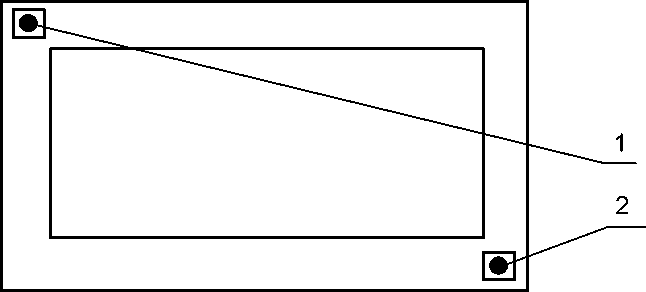

Рисунок 4 - Схема пломбировки от несанкционированного доступа с указанием мест для нанесения оттиска клейма ОТК (1) и оттиска клейма знака поверки (2) на ИП с габаритными размерами 125х90х125 мм
Диапазоны измерений тока, напряжения линейного (фазного), коэффициента мощности и их номинальные значения в зависимости от модификации ИП приведены в таблице 2.
Таблица 2 - Диапазоны измерений и номинальные значения входного сигнала в зависимости
от модификации ИП
Модификация ИП |
Диапазон измерений входных сигналов |
Номинальное значение входного сигнала |
Диапазон изменений выходного аналогового сигнала, мА | |||||
Ток, А |
Напряжение линейное (фазное), В |
Коэффициент мощности |
Ток, А |
Напряжение линейное (фазное), В |
Коэффициент мощности |
Ток, мА |
Нормирующее значение, мА | |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
ЭП8530М/1 |
cos j 0 - -1 - 0- +1 - 0 |
-5 - 0 - +5 |
5 | |||||
ЭП8530М/2* |
0-120 |
0 - 1 - 0 |
100 |
4 - 20 |
20 | |||
или |
или |
0 - 2,5 - 5 |
5 | |||||
ЭП8530М/3 |
0-450 |
0 - -1 - 0- +1 - 0 |
380 |
или |
или | |||
4 - 12 - 20 |
20 | |||||||
ЭП8530М/4 |
0 - 1 - 0 |
0 - 5 |
5 | |||||
ЭП8530М/5, ЭП8530М/21, ЭП8530М/29 |
cos j , sin j 0 - -1 - 0- +1 - 0 |
cos j , sin j |
-5 - 0 - +5 |
5 | ||||
ЭП8530М/6, ЭП8530М/22, ЭП8530М/30 |
80-120 |
0 - 1 - 0 |
100 |
1 |
4 - 20 |
20 | ||
ЭП8530М/7, |
(46,2-69,3) |
(57,74) |
0 - 2,5 - 5 |
5 | ||||
ЭП8530М/23, |
0 - -1 - 0- +1 - 0 |
или |
или | |||||
ЭП8530М/31 |
4 - 12 - 20 |
20 | ||||||
ЭП8530М/8, ЭП8530М/24, ЭП8530М/32 |
от 0 до 5,0; от 0 до 2,5; от 0 до 1,0; от 0 до 0,5. |
0 - 1 - 0 |
5,0; 2,5; 1,0; 0,5 |
0 - 5 |
5 | |||
ЭП8530М/9 |
cos j 0 - -1 - 0- +1 - 0 |
-5 - 0 - +5 |
5 | |||||
ЭП8530М/10 |
0-120 |
0 - 1 - 0 |
100 |
4 - 20 |
20 | |||
или |
или |
0 - 2,5 - 5 |
5 | |||||
ЭП8530М/11 |
0-450 |
0 - -1 - 0- +1 - 0 |
380 |
или |
или | |||
4 - 12 - 20 |
20 | |||||||
ЭП8530М/12 |
0 - 1 - 0 |
cos j |
0 - 5 |
5 | ||||
ЭП8530М/13 |
cos j 0 - -1 - 0- +1 - 0 |
1 |
-5 - 0 - +5 |
5 | ||||
ЭП8530М/14 |
0 - 1 - 0 |
4 - 20 |
20 | |||||
80-120 |
100 |
0 - 2,5 - 5 |
5 | |||||
ЭП8530М/15 |
0 - -1 - 0- +1 - 0 |
или |
или | |||||
4 - 12 - 20 |
20 | |||||||
ЭП8530М/16 |
0 - 1 - 0 |
0 - 5 |
5 | |||||
ЭП8530М/17, ЭП8530М/25 |
0-120 |
cos j , sin j 0 - -1 - 0- +1 - 0 |
100 |
cos j , sin j |
-5 - 0 - +5 |
5 | ||
ЭП8530М/18*, ЭП8530М/26 |
(0-69,3) |
0 - 1 - 0 |
(57,74) |
4 - 20 |
20 | |||
ЭП8530М/19, ЭП8530М/27 |
от 0 до 5,0; от 0 до 2,5; от 0 до 1,0; от 0 до 0,5 |
0-120 (0-69,3) |
0 - -1 - 0- +1 - 0 |
5,0; 2,5; 1,0; 0,5 |
100 (57,74) |
1 |
0 - 2,5 - 5 или 4 - 12 - 20 |
5 или 20 |
ЭП8530М/20, ЭП8530М/28 |
0 - 1 - 0 |
0 - 5 |
5 |
* Модификации ИП ЭП8530М/2 и ЭП8530М/18 по заказу могут иметь выходной аналоговый сигнал по реактивной мощности c диапазоном 4 - 12 - 20 мА.
Примечания
1 ИП ЭП8530М/1 - ЭП8530М/32 изготавливаются на один из диапазонов измерений входного тока (графа 2), который указывается при заказе.
2 ИП ЭП8530М/1 - ЭП8530М/24 с диапазоном измерений входного тока от 0 до 5,0 А (от 0 до 1,0 А) (графа 2) по заказу могут иметь дополнительный вход от 0 до 2,5 А (от 0 до 0,5 А).
3) Диапазон изменений частоты входного сигнала от 45 до 55 Гц.______________________________________
Каждая модификация ИП по заказу может иметь интерфейс RS-485. Функции преобразования для трехэлементных ИП имеют следующий вид:
1 N-1
P = N 'X (рк ’ UAk + iBk ’ UBk + iCk ’ UCk ); N k=0
1 1 N -1
•u
Q = ~ГГ • N ' X ^Ak ' UBCk + iBk ’ UACk + iCk ' UABk )• v з N k=o
Функции преобразования для двухэлементных ИП имеют следующий вид: 1 N-1
P = N ' X (pk ’ UABk + iCk ’ UCBk);
N k=0
1 1 N -1
Q = ~fc N "X [(2iAk + iCk ) • UBCk + (2iCk + iAk ) ’ UABk )]• ■y 3 N k=0
где P - активная мощность ИП, В •A;
Q - реактивная мощность ИП, вар;
iAk, iBk, iCk - мгновенное значение тока фаз А, В, С;
uAk, uBk, uCk, - мгновенное значение фазных напряжений, В ;
uABk, uBCk, uACk, uCBk - мгновенное значение линейных напряжений, В;
N - количество выборок за период измерений;
к - номер выборки.
Метрологические характеристики ИП указаны в таблице 3.
Таблица 3 - Метрологические характеристики ИП
Характеристика |
Значение | ||
ЭП8530М/1- ЭП8530М/16 |
ЭП8530М/17- ЭП8530М/32 | ||
Класс точности ИП |
0,5 |
0,2 | |
Пределы допускаемой основной приведенной погрешности ИП для номинальных значений входных сигналов, указанных в таблице 2,% от нормирующего значения выходного аналогового сигнала, ± |
0,5 |
0,2 | |
- Пределы допускаемых дополнительных приведенных погрешностей, вызванных изменением влияющих факторов от нормальных значений, до любых значений в пределах рабочих условий применения, % от нормирующего значения выходного аналогового сигнала, ± |
- при изменении температуры окружающего воздуха от +(20±2) °С до -40 и +50 °С на каждые 10 °С |
0,4 |
0,2 |
- при воздействии относительной влажности (95±3) % при +35 °С |
0,9 |
0,4 | |
- при воздействии внешнего однородного магнитного поля переменного тока частотой 50 Гц с магнитной индукцией 0,5 мТ при самом неблагоприятном направлении и фазе магнитного поля |
0,5 |
0,4 | |
- при изменении напряжения питания переменного тока от номинального значения частотой (50±0,5) Гц и при изменении напряжения питания постоянного тока от номинального значения |
0,25 |
0,1 | |
- при неравномерной нагрузке фаз, когда ток в любом из линейных проводов принимает значение от 50 до 100 % значения тока в остальных линейных проводах |
0,5 |
0,2 |
Технические характеристики ИП указаны в таблице 4.
Таблица 4 - Метрологические характеристики ИП
Характеристика |
Значение |
1 |
2 |
Время установления выходного аналогового сигнала ИП, с, не более |
0,5 |
Параметры электрического питания: | |
- питание ИП ЭП8530М/1-ЭП8530М/4, ЭП8530М/9-ЭП8530М/12, ЭП8530М/17-ЭП8530М/20, ЭП8530М/25-ЭП8530М/28 (для корпуса с габаритными размерами 125х90х125 мм) |
от сети переменного тока напряжением от 187 до 242 В, с номин. значением 220 В, частотой (50±0,5) Гц |
- питание ИП ЭП8530М/5-ЭП8530М/8, ЭП8530М/13-ЭП8530М/16, ЭП8530М/21-ЭП8530М/24, ЭП8530М/29- ЭП8530М/32 осуществляется от измерительной цепи (для двух типоразмеров корпусов) |
от измерительной цепи |
- питание ИП ЭП8530М/1-ЭП8530М/4, ЭП8530М/9-ЭП8530М/12, ЭП8530М/17-ЭП8530М/20, ЭП8530М/25-ЭП8530М/28 (для корпуса с габаритными размерами 110х120х125 мм) |
от сети переменного тока напряжением от 187 до 242 В, с номин. значением 220 В, частотой (50±0,5) Гц |
от сети переменного тока напряжением от 80 до 265 В, с номин. значением 220 В, частотой (50±0,5) Гц или от сети постоянного тока напряжением от 105 до 300 В с номин. значением 220 В | |
от сети постоянного тока напряжением от 37 до 72 В с номин. значением 48 В | |
от сети постоянного тока напряжением от 19 до 36 В с номин. значением 24 В | |
от сети постоянного тока напряжением от 10 до 18 В с номин. значением 12 В | |
от сети постоянного тока напряжением от 4,8 до 5,6 В с номин. значением 5 В | |
Мощность, потребляемая ИП от измерительной цепи, при номинальных значениях преобразуемых входных сигналов, В •А, не более | |
- для каждой последовательной цепи |
0,2 |
- для каждой параллельной цепи ЭП8530М/1-ЭП8530М/4, ЭП8530М/9-ЭП8530М/12, ЭП8530М/17-ЭП8530М/20, ЭП8530М/25-ЭП8530М/28 |
0,5 |
- для параллельных цепей А и С ЭП8530М/5-ЭП8530М/8, ЭП8530М/13-ЭП8530М/16, ЭП8530М/21-ЭП8530М/24, ЭП8530М/29-ЭП8530М/32 |
5,0 |
1 |
2 | ||
Мощность, потребляемая ИП от цепи питания, В •А, не более: - для ЭП8530М/1-ЭП8530М/4, ЭП8530М/9-ЭП8530М/12, ЭП8530М/17-ЭП8530М/20, ЭП8530М/25-ЭП8530М/28 |
5,0 | ||
Рабочие условия применения: - температура окружающего воздуха, °С |
от |
-40 до +55; | |
- относительная влажность, %, не более |
95 | ||
- атмосферное давление, кПа |
от 84 до 106,7 | ||
Нормальные условия применения: - температура окружающей среды, °С |
от +18 до +22 | ||
- относительная влажность, % |
от 30 до 80 | ||
- атмосферное давление, кПа |
от 84 до 106,7 | ||
Габаритные размеры, мм, не более: - высота |
110 |
125 | |
- ширина |
120 |
90 | |
- длина |
125 |
125 | |
Масса, кг, не более |
0,8 | ||
Средний срок службы, лет, не менее |
12 | ||
Средняя наработка на отказ, часов, не менее |
50000 |
