ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители параметров ИП-БЛОК

Измерители параметров ИП-БЛОК (далее - измерители) предназначены для измерений количества импульсов и частоты их следования, которые преобразовываются в значение пройденного пути и скорости по аттестованным методикам измерений (при использовании в сфере государственного регулирования ОЕИ), а также для отображения показаний давления.

Измерители входят в состав безопасного локомотивного объединенного комплекса БЛОК, предназначенного для обеспечения безопасности движения поездов и автоматизации процесса расшифровки результатов записи параметров движения поездов и обеспечения достоверности расшифровки.

Конструкция измерителей представляет собой четыре узла, связанных функционально: вспомогательные блоки:

• - три ячейки (ячейка вывода, Шлюз CAN и ЭК СНС), устанавливаемые в системном шкафу; измерительный блок:

• - блок БС-ДПС/М.

Принцип действия измерителей заключается в преобразовании электрических импульсов, поступающих от датчиков угла поворота универсальных ДПС-У, и программном вычислении блоком БС-ДПС/М пройденного пути по количеству импульсов, а скорости - по их частоте следования.

Измерители рассчитаны на работу с двумя датчиками угла поворота, имеющими по два выхода каждый, и диаметрами бандажей колёсных пар от 800 до 1300 мм.

БС-ДПС/М также вычисляет и передает в линию связи направление вращения обоих датчиков угла поворота, сигналы исправности по каждому и номер выбранного в данный момент датчика. Ячейка вывода непрерывно анализирует исправности каналов обоих датчиков. Также измерители могут принимать по защищенной линии связи цифровой сигнал от датчика давления и отображать результаты измерений давления, производя округление результатов измерений по математическим правилам. Имеется возможность принимать данные о давлении по двум линиям связи: RS-485 и CAN через ячейку Шлюз CAN (Шлюз CAN-01). Результаты измерений скорости движения, пройденного пути и давления отображаются на экране монитора, входящего в состав безопасного локомотивного объединенного комплекса БЛОК.

Измерители выпускаются в нескольких исполнениях, которые различаются исполнениями блока БС-ДПС/М (БС-ДПС/М-CAN; БС-ДПС/М-БЗС-CAN), ячейки ЭК-СНС (ЭК-СНС-01) и ячейки Шлюз CAN (Шлюз CAN-01).

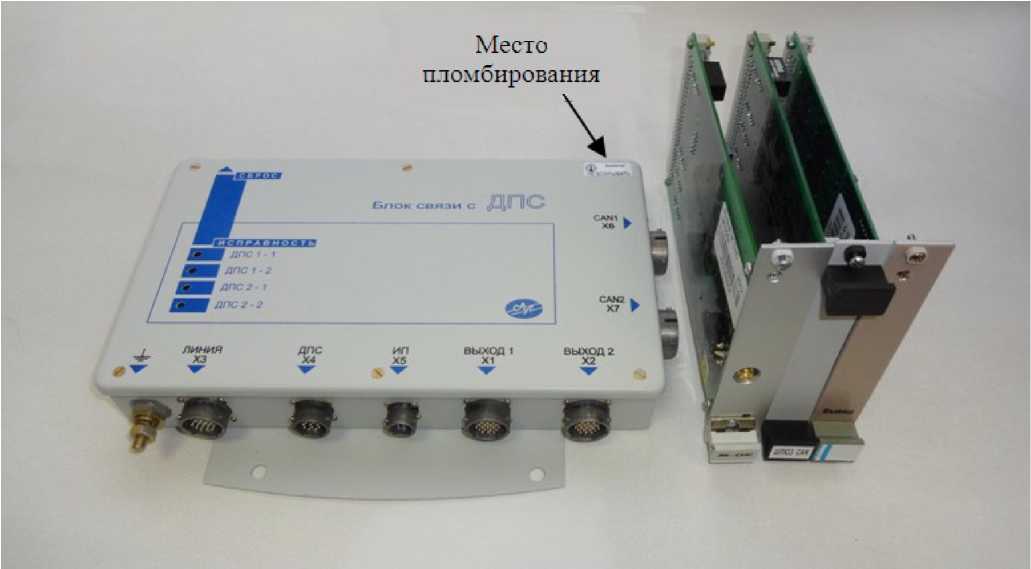

Общий вид средства измерений и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа

Программное обеспечение (ПО) обеспечивает управление режимами работы измерителей и на основе данных, полученных от датчиков угла поворота, рассчитывает фактические значения скорости и расстояния (пути), производит преобразование формата цифрового сигнала датчика давления и проверяет целостность информации по контрольной сумме.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист паспорта в центре типографским способом или на переднюю панель блока БС-ДПС/М лазерным способом или в виде наклейки.

Таблица 4 - Комплектность средства измерений

осуществляется по документу 36905-000-00 «Измерители параметров ИП-БЛОК. Методика поверки» с изменением № 2», утвержденному ФБУ «УРАЛТЕСТ» 09.04.2020 года.

Основные средства поверки:

- частотомер электронно-счетный Ч3-85/3, рег. номер 32359-06.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
