Номер по Госреестру СИ: 53022-18
53022-18 Преобразователи измерительные напряжения переменного тока
(ЭП8543)
Назначение средства измерений:
Преобразователи измерительные напряжения переменного тока ЭП8543 (далее по тексту - ИП) предназначены для линейного преобразования напряжения переменного тока в унифицированный выходной сигнал постоянного тока.
Внешний вид.
Преобразователи измерительные напряжения переменного тока
Рисунок № 1
Внешний вид.
Преобразователи измерительные напряжения переменного тока
Рисунок № 2
Внешний вид.
Преобразователи измерительные напряжения переменного тока
Рисунок № 3
Внешний вид.
Преобразователи измерительные напряжения переменного тока
Рисунок № 4
Внешний вид.
Преобразователи измерительные напряжения переменного тока
Рисунок № 5
Общие сведения
Дата публикации -
Срок свидетельства - 01.03.2023
Номер записи -
ID в реестре СИ - 491327
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ООО "МНПП "Электроприбор"
Страна - БЕЛАРУСЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1862 от 2018.09.06 Об утверждении типов средств измерений
Наличие аналогов СИ: Преобразователи измерительные напряжения переменного тока (ЭП8543)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "МНПП "Электроприбор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32285-06 01.09.2011 |
Устройства измерительные, ЦП8512 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
|
32285-12 20.06.2017 |
Устройства измерительные, ЦП8512 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
4 года |
|
32285-17 28.02.2022 |
Устройства измерительные, ЦП8512 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
2 года |
|
32286-06 01.09.2011 |
Устройства измерительные, ЦП8506 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
|
32286-10 01.04.2015 |
Устройства измерительные, ЦП8506 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
32286-15 27.05.2020 |
Устройства измерительные, ЦП8506 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
|
32287-06 01.09.2011 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
|
32287-11 06.09.2016 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
32287-16 23.12.2020 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
|
35361-07 01.08.2012 |
Установки поверочные переносные, УПП8531М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
|
35361-12 02.10.2019 |
Установки поверочные переносные, УПП8531М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
35361-12 11.09.2017 |
Установки поверочные переносные, УПП8531М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
36905-08 01.02.2013 |
Преобразователи измерительные мощности, ЭП8530М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
36905-12 26.12.2017 |
Преобразователи измерительные мощности, ЭП8530М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
36905-17 30.08.2021 |
Преобразователи измерительные мощности, ЭП8530М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
37458-08 01.05.2013 |
Вольтметры переменного тока, ЦВ8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
37458-08 14.05.2018 |
Вольтметры переменного тока, ЦВ8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
37458-17 28.02.2022 |
Вольтметры, ЦВ8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
37459-08 01.05.2013 |
Амперметры переменного тока, ЦА8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
37459-08 14.05.2018 |
Амперметры переменного тока, ЦА8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
37459-17 28.02.2022 |
Амперметры, ЦА8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
37460-08 14.05.2018 |
Ваттметры цифровые, ЦЛ8516 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
37460-08 01.05.2013 |
Ваттметры цифровые, ЦЛ8516 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
40953-09 02.07.2019 |
Преобразователи измерительные переменного тока и напряжения переменного тока, ЭП8527 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
40996-09 02.07.2019 |
Преобразователи измерительные переменного тока, ЭП8554 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
40997-09 02.07.2019 |
Преобразователи измерительные напряжения переменного тока, ЭП8555 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
43940-10 01.04.2015 |
Преобразователи измерительные цифровые, ЦП8507 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
4 года |
|
43940-15 30.06.2021 |
Преобразователи измерительные цифровые, ЦП8507 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
|
46803-11 |
Вольтметры дифференциальные, ЦВ8535 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
50425-12 09.07.2017 |
Комплексы измерительные, ЦВ8535 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
50425-17 30.05.2022 |
Комплексы измерительные, ЦВ8535 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
51556-12 22.10.2017 |
Преобразователи измерительные напряжения постоянного тока, ЭП8557 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
51556-17 29.05.2019 |
Преобразователи измерительные напряжения постоянного тока, ЭП8557 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
51557-12 22.10.2017 |
Преобразователи измерительные постоянного тока, ЭП8556 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
51557-17 29.05.2019 |
Преобразователи измерительные постоянного тока, ЭП8556 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
53021-13 15.03.2018 |
Преобразователи измерительные переменного тока, ЭП8542 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
53022-13 15.03.2018 |
Преобразователи измерительные напряжения переменного тока, ЭП8543 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
58909-14 31.10.2019 |
Преобразователи измерительные частоты переменного тока, ЭП8528 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
53022-18 01.03.2023 |
Преобразователи измерительные напряжения переменного тока, ЭП8543 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
53021-18 01.03.2023 |
Преобразователи измерительные переменного тока, ЭП8542 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
40953-19 31.07.2023 |
Преобразователи измерительные переменного тока и напряжения переменного тока, ЭП8527 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
2 года |
|
40996-19 29.10.2021 |
Преобразователи измерительные переменного тока, ЭП8554 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
40997-19 29.10.2021 |
Преобразователи измерительные напряжения переменного тока, ЭП8555 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
58909-19 27.02.2024 |
Преобразователи измерительные частоты переменного тока, ЭП8528 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
51557-19 26.03.2024 |
Преобразователи измерительные постоянного тока, ЭП8556 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
51556-19 26.03.2024 |
Преобразователи измерительные напряжения постоянного тока, ЭП8557 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
82806-21 25.08.2026 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
40997-21 15.04.2026 |
Преобразователи измерительные напряжения переменного тока, ЭП8555 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
87135-22 31.05.2027 |
Приборы цифровые многофункциональные, ЦМ ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
50425-24 14.02.2029 |
Комплексы измерительные, ЦВ8535 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"
Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Преобразователи измерительные напряжения переменного тока (ЭП8543)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи измерительные напряжения переменного тока (ЭП8543)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на табличку ИП методом офсетной печати и на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным переменного тока ЭП8543
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
ТУ РБ 14401895.034-98 Преобразователи измерительные переменного тока ЭП8542 и напряжения переменного тока ЭП8543. Технические условия
Поверка
Поверкаосуществляется по документу МП.ВТ.150-2006 «Преобразователи измерительные переменного тока ЭП8542 и напряжения переменного тока ЭП8543. Методика поверки», согласованному РУП «Витебский ЦСМС» 16.05.2006 г.
Основные средства поверки:
установка поверочная переносная УПП8531М (регистрационный номер в Федеральном информационном фонде 35361-12);
вольтметр универсальный цифровой В7-34А (регистрационный номер в Федеральном информационном фонде 7982-80);
магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном фонде 1321-60);
катушка сопротивления образцовая Р331 на 100 Ом (регистрационный номер в Федеральном информационном фонде 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки для ИП в корпусе с габаритными размерами 110x120x70 мм или 110x120x81 мм наносится в виде оттиска поверительного клейма на мастику, уложенную в углубление корпуса над одним из винтов, крепящих крышку корпуса к основанию ИП, и в виде оттиска в паспорт или в свидетельство о поверке.
Знак поверки для ИП в корпусе с габаритными размерами 60x85x75 мм наносится в виде клейма-наклейки, над защелкой крепления крышки к корпусу, и в виде оттиска в паспорт или в свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Многопрофильное научно-производственное предприятие «Электроприбор»
(ООО «МНПП «Электроприбор»), Республика Беларусь
Адрес: 210001, Республика Беларусь, г. Витебск, ул. Зеньковой, д.1
Телефон / факс: 10 375 (212) 67-28-16
E-mail: eleotropribo^,mail.ru
Web-сайт: www.e1eсtгopгiЬoг.соm
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: 8 (495) 437-55-77
Факс: 8 (495) 437-56-66
E-mail: office@vniims.ru
По способу преобразования входного сигнала ИП относятся к преобразователям выпрямительного типа. Выходной сигнал прямо пропорционален среднему значению входного сигнала. Информацию несет среднее значение выходного сигнала.
Функция преобразования
I вых = U „ • #1,
где 1Вых - выходной аналоговый сигнал, соответствующий проверяемой точки, мА;
UBX - значение измеряемого входного сигнала для проверяемой точки, А;
К1 - коэффициент преобразования.
ИП имеют четыре модификации, указанные в таблице 1.
ИП конструктивно состоит из следующих узлов: основания с клеммной колодкой, крышки корпуса, крышки клеммной колодки, печатной платы с элементами схемы, трансформатора, установленного в основании.
Основание с клеммными колодками, крышка корпуса, крышка клеммной колодки выполнены из изоляционного материала. В клеммной колодке размещены зажимы для подключения внешних цепей.
ИП могут применяться для контроля электрических параметров систем и установок, энергообъектов различных отраслей промышленности.
Фотографии общего вида ИП приведена на рисунке 1 и 2.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска знака поверки средств измерений (далее - Знак поверки) на ИП приведены на рисунках 3 и 4.

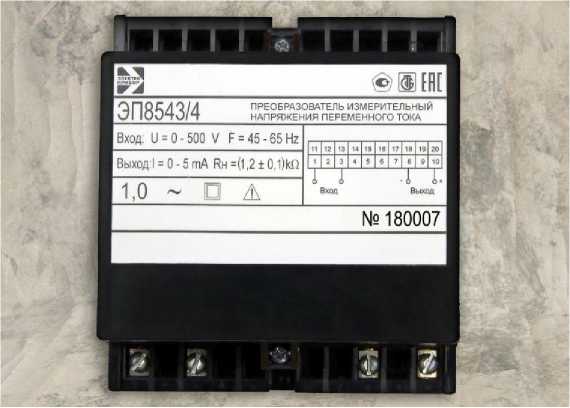

Рисунок 1 - Общий вид ИП в корпусе с габаритными размерами 110 х 120x70 мм (при креплении на винты) или 110x120x81 мм (при креплении на DIN - рейку)

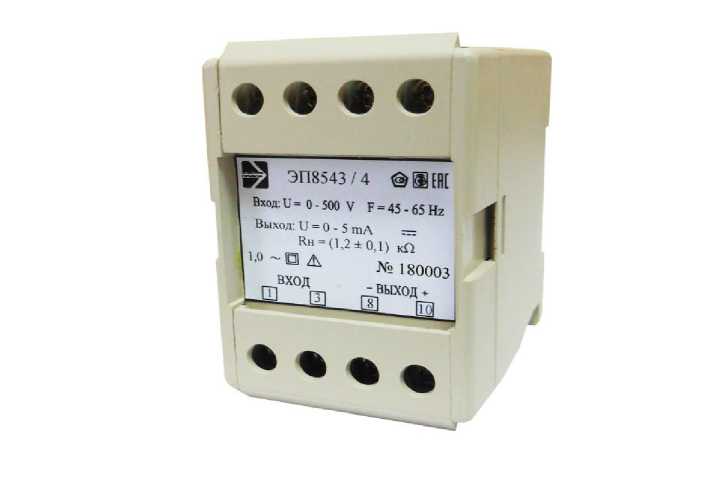

Рисунок 2 - Общий вид ИП в корпусе с габаритными размерами 60*85*75 мм
-

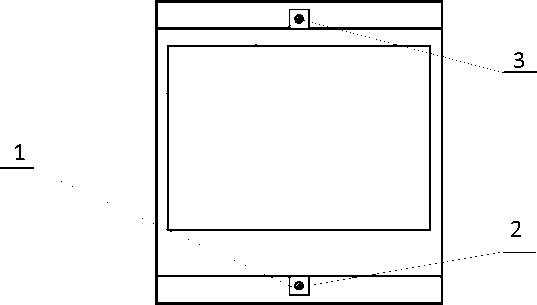

1 - винты, крепящие крышку корпуса к основанию;
-
2 - место для нанесения оттиска клейма ОТК;
-
3 - место для нанесения оттиска клейма Знака поверки.

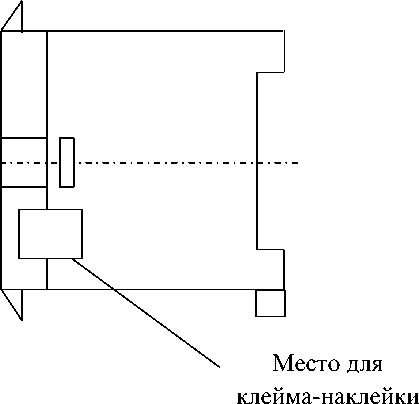

Рисунок 3 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки на ИП в корпусе с габаритными размерами 110*120*70 мм или 110*120*81 мм ИП (вид сверху)

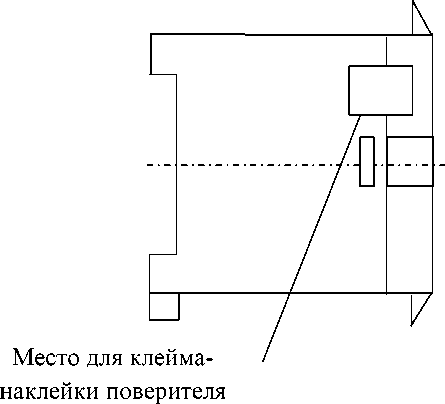

Рисунок 4 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки на ИП в корпусе с габаритными размерами 60*85*75 мм (вид сбоку)
Таблица 4
|
Наименование |
Обозначение |
Количество |
|
Преобразователи измерительные переменного тока ЭП8543 (одна из модификаций) |
3ЭП.499.702 |
1 |
|
Руководство по эксплуатации |
3ЭП.499.701 РЭ |
1* |
|
Методика поверки |
МП.ВТ.150-2006 |
1* |
|
Паспорт |
3ЭП.499.702 ПС |
1 |
|
Коробка упаковочная |
- |
1 |
|
* количество экземпляров руководства |
по эксплуатации и методики поверки должно | |
|
оговариваться при заказе. | ||
приведены в таблицах 1-3.
Таблица 1 - диапазоны измерения входного сигнала, диапазоны изменения выходного сигнала
|
Тип и модификация ИП |
Диапазон измерений входного сигнала, В |
Диапазон изменений выходного сигнала, мА (по заказу) |
Нормирующее значение выходного сигнала, мА |
|
ЭП8543/1 |
от 0 до 125 |
от 0 до 5 |
5 |
|
ЭП8543/2 |
от 0 до 250 | ||
|
ЭП8543/3 |
от 0 до 400 | ||
|
ЭП8543/4 |
от 0 до 500 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ 24855-81 |
1,0 |
|
Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала, % |
±1,0 |
|
Диапазон изменения сопротивления нагрузки, кОм |
от 1,1 до 1,3 |
|
Диапазон рабочих температур, °С |
от -40 до +55 |
|
Пределы допускаемой дополнительной погрешности в рабочем диапазоне температур на каждые 10°С, % |
±0,5 |
|
Пределы допускаемой дополнительной погрешности при относительной влажности до 95 % при +35 °С, % |
±1,0 |
|
Пределы допускаемой дополнительной погрешности, вызванной влиянием внешнего однородного постоянного магнитного поля, с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении магнитного поля, % |
±0,5 |
|
Пределы допускаемой дополнительной погрешности при отклонении формы кривой тока входного сигнала под влиянием 2й, 3-й, 4-й, 5-й гармоники до 5% от первой гармоники, % |
±2,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пульсация выходного сигнала при максимальном значении входного сигнала и максимальной нагрузке, мВ, не более |
39 |
Таблица 3 - Технические характеристики
|
Время установления рабочего режима, мин., не более |
5 |
|
Время установления выходного сигнала, с, не более |
0,5 |
|
Потребляемая мощность, В-А, не более: - для модификации ЭП8543/1; |
1,5 |
|
- для модификации ЭП8543/2; |
2,5 |
|
- для модификации ЭП8543/3; |
4,0 |
|
- для модификации ЭП8543/4 |
5,0 |
|
Габаритные размеры (ширинахдлинахглубина), мм, не более |
60x85x75 |
|
- при креплении на DIN-рейку, мм, не более |
110x120x70 110x120x81 |
|
Масса, кг, не более |
0,6 |
|
Средняя наработка на отказ, ч, не менее |
50000 |
|
Средний срок службы, лет, не менее |
10 |
