Номер по Госреестру СИ: 35361-12
35361-12 Установки поверочные переносные
(УПП8531М)
Назначение средства измерений:
Установки поверочные переносные УПП8531М (далее - УПП) предназначены для измерений электроэнергетических величин при поверке:
- измерительных преобразователей (далее - ИП) активной (Р) и реактивной (Q) мощности трехфазных сетей переменного тока;
- ИП действующего значения синусоидального переменного тока и напряжения синусоидального переменного тока;
- показывающих цифровых и стрелочных приборов (далее - приборов), предназначенных для измерения активной и реактивной мощности трехфазных и однофазных сетей переменного тока (ваттметров, варметров), силы переменного тока (амперметров), напряжения переменного тока (вольтметров);
- каналов телемеханики.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
УПП8531М
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Филиал ПАО "РОССЕТИ МОСКОВСКИЙ РЕГИОН"-Московские кабельные сети(7067+31864) | Юридические лица | 17 | 24 | 1,41 |
| Публичное акционерное общество "РОССЕТИ ЦЕНТР" | Юридические лица | 8 | 8 | 1,00 |
| юридическое лицо | Юридические лица | 7 | 11 | 1,57 |
| ПАО "РОССЕТИ МР" | Юридические лица | 4 | 4 | 1,00 |
| ПАО "Россети Центр" | Юридические лица | 3 | 3 | 1,00 |
| ОАО "МРСК Урала" | Юридические лица | 2 | 9 | 4,50 |
| ПАО "Россети Центр и Приволжье" | Юридические лица | 2 | 3 | 1,50 |
| Общество с ограниченной ответственностью "ГАЗПРОМ ЭНЕРГО" | Юридические лица | 2 | 2 | 1,00 |
| Филиал АО «Россети Тюмень» «Ноябрьские электрические сети» | Юридические лица | 2 | 2 | 1,00 |
| Филиал ПАО "Россети Центр" - "Липецкэнерго" | Юридические лица | 2 | 2 | 1,00 |
| юр.лицо | Юридические лица | 2 | 2 | 1,00 |
| КТПУ ООО "Инфраструктура ТК" | Юридические лица | 1 | 17 | 17,00 |
| Новгородский филиал ФБУ "Тест- С.-Петербург" | Юридические лица | 1 | 15 | 15,00 |
| ООО "НИЦ "ЭНЕРГО" | Юридические лица | 1 | 12 | 12,00 |
| АО "Транснефть-Урал" | Юридические лица | 1 | 8 | 8,00 |
| ФБУ "Тест-С.-Петербург" | Юридические лица | 1 | 5 | 5,00 |
| Филиал "Джубгинская ТЭС" АО "Интер РАО - Электрогенерация" | Юридические лица | 1 | 3 | 3,00 |
| ООО "ГАЗПРОМ ВНИИГАЗ" | Юридические лица | 1 | 3 | 3,00 |
| Филиал "Нижегородский" ПАО "Т Плюс" | Юридические лица | 1 | 3 | 3,00 |
| АО "МОСВОДОКАНАЛ" | Юридические лица | 1 | 3 | 3,00 |
| Филиал ООО "Газпром ВНИИГАЗ" в г. Ухта | Юридические лица | 1 | 2 | 2,00 |
| АО «Россети Тюмень» | Юридические лица | 1 | 2 | 2,00 |
| филиал АО "ДРСК" "Приморские электрические сети" | Юридические лица | 1 | 2 | 2,00 |
| Филиал АО «Россети Тюмень» «Когалымские электрические сети » | Юридические лица | 1 | 2 | 2,00 |
| Филиал ПАО "РОССЕТИ ВОЛГА" - "Мордовэнерго" | Юридические лица | 1 | 1 | 1,00 |
| Юр. Лицо | Юридические лица | 1 | 1 | 1,00 |
| Челябинская ТЭЦ-4 филиал Энергосистема "Урал" ПАО "Фортум" | Юридические лица | 1 | 1 | 1,00 |
| Филиал "Пермская ГРЭС" АО "Интер РАО-Электрогенерация" | Юридические лица | 1 | 1 | 1,00 |
| ЮЖНО-УРАЛЬСКИЙ ФИЛИАЛ ООО "ГАЗПРОМ ЭНЕРГО" | Юридические лица | 1 | 1 | 1,00 |
| Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Оренбургской области" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

Встроенное программное обеспечение УПП состоит из ПО контроллера управления и ПО измерительного контроллера, которые устанавливаются на этапе производства. ПО хранится в энергозависимой памяти микроконтроллера.
Конструкция и особенности эксплуатации обеспечивают полное ограничение доступа к метрологически значимой части ПО и измерительной информации. После установки (прошивки) ПО пережигается перемычка JTAG интерфейса в микроконтроллере.
Доступ к входам программирования модулей УПП отсутствует. Версия программного обеспечения индицируется только на специальном оборудовании изготовителя.
Уровень защиты программного обеспечения «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные ВПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
ПО контроллера управления |
ПО измерительного контроллера | |
|
Идентификационное наименование ПО |
UPP8531 main |
UPP8531izm |
|
Номер версии (идентификационный номер ПО) |
212 |
4.0 |
|
Цифровой идентификатор ПО |
FCBD5AC5 |
FECAE4BF |
|
Другие идентификационные данные, если имеются |
CRC32 |
CRC32 |
наносится на титульные листы эксплуатационной документации типографским способом и на лицевую панель установки методом трафаретной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам поверочным переносным УПП8531М
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.551-2013 ГСИ Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
ГОСТ Р 8.767-2011 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот 1-10-1 до 1106 Гц
ГОСТ Р 8.648-2015 ГСИ Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 140-2 до 2409 Гц
ГОСТ 8.022-91 Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 - 10-16 до 30 А
ТУ BY 300080696.032-2006 Установки поверочные переносные УПП8531М Технические условия
осуществляется по документу МП.ВТ.151-2006 «Установки поверочные переносные УПП8531М. Методика поверки», утвержденному ООО «МНПП «Электроприбор» 12 июня 2006 г.
Основные средства поверки:
Преобразователь измерительный эталонный ЦП7009, регистрационный номер в Федеральном информационном фонде №33225-06;
Установка поверочная полуавтоматическая универсальная УППУ-1М, регистрационный номер в Федеральном информационном фонде №5929-77;
Калибратор программируемый П320, регистрационный номер в Федеральном информационном фонде №7493-79;
Компаратор напряжений Р3003, регистрационный номер в Федеральном информационном фонде №7476-79;
Магазин сопротивлений Р33, регистрационный номер в Федеральном информационном фонде №1321-60;
Мера электрического сопротивления Р3030, регистрационный номер в Федеральном информационном фонде №8238-81.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке, а также на винтах с чашкой, расположенных на лицевой панели установки.
Принцип действия УПП основан на аналого-цифровом преобразовании мгновенных значений входных сигналов тока и напряжения с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с программой.
Для подключения к персональной ЭВМ (далее - ПЭВМ) УПП имеет встроенный интерфейс RS-232, который позволяет передавать информацию в цифровом виде в автоматизированную систему или на дисплей ПЭВМ.
УПП предназначены для поверки ИП и приборов, имеющих пределы допускаемой основной приведенной погрешности, равные или более ±0,5 %, как в лабораторных условиях, так и на месте эксплуатации без снятия ИП, приборов со щитов, а также при настройке и приемо-сдаточных испытаниях при выпуске ИП и приборов из производства.
УПП представляют собой выполненные в едином корпусе устройства, обеспечивающие задание входного сигнала для поверяемых ИП, приборов, каналов телемеханики и поверку ИП. Входные и выходные сигналы, основная приведенная погрешность поверяемых ИП, приборов, выраженная в процентах, отображаются на цифровом табло (далее табло) УПП.
На табло УПП в зависимости от поверяемого ИП, прибора, канала телемеханики отображаются необходимые параметры:
- значение сигнала, подаваемого на вход ИП, прибора, канала телемеханики;
- значение сигнала проверяемой точки прибора;
- значение выходного аналогового сигнала поверяемого ИП, прибора;
- основная погрешность выходного аналогового сигнала поверяемого ИП, прибора со знаком "-" (в случае отрицательного значения);
- основная погрешность прибора на заданной точке шкалы со знаком "-" (в случае отрицательного значения);
- сигнал интерфейса RS-485 (далее - сигнал интерфейса) поверяемого ИП, прибора.
В качестве корпуса УПП использован пластиковый кейс. Кейс закрывается на 2 замка и имеет ручку для переноски.
На внутренней поверхности крышки кейса в кармане размещается эксплуатационная документация УПП в соответствии с комплектом поставки.
Жгуты, сетевой кабель и заглушка, поставляемые в комплекте с УПП, помещаются также во внутренний карман кейса.
Общий вид УТТ, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Пломбировка УПП осуществляется с помощью нанесения оттиска клейма поверителя на винтах с чашкой, расположенных на лицевой панели установки.
Места
Места
УСТАНОВКА ПОВЕРОЧНАЯ ПЕРЕНОСНАЯ УППВ531М/1
нанесения
нанесения
клейма
клейма
повери-
изготови-
теля
теля

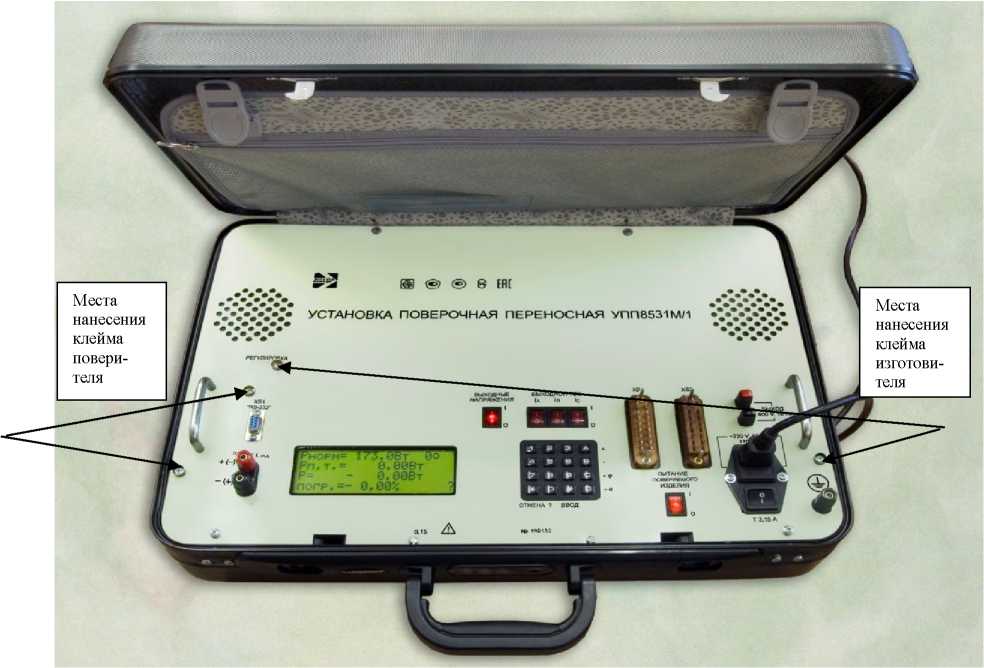

Рисунок 1 - Общий вид УПП и место пломбировки от несанкционированного доступа.
Установки УПП выпускаются в нескольких модификациях в зависимости от диапазона измерений и номинальных значений входных и выходных сигналов силы тока и напряжения.
Комплектность УПП приведена в таблице 9.
Таблица 9 -
|
Обозначение |
Наименование |
Количество | ||||
|
ЗЭП.499.311 |
Установка поверочная переносная УПП8531М |
УПП8531М/1 |
УПП8531М/2 |
УПП8531М/3 |
УПП8531М/4 |
УПП8531М/5 |
|
5ЭП.503.331 |
Жгут № 1 |
1 |
1 |
- |
- | |
|
5ЭП.503.332 |
Жгут № 2 |
1 |
1 |
- |
- | |
|
5ЭП.503.334 |
Жгут № 4 |
1 |
- | |||
|
5ЭП.503.335 |
Жгут № 5 |
1 |
- | |||
|
5ЭП.503.336 |
Жгут № 6 |
- |
1 | |||
|
5ЭП.503.337 |
Жгут № 7 |
- |
1 | |||
|
5ЭП.503.338 |
Жгут № 8 |
- |
- |
1 | ||
|
5ЭП.503.339 |
Жгут № 9 |
- |
- |
1 | ||
|
5ЭП.300.310 |
Заглушка |
1 |
1 |
1 |
1 |
1 |
|
3ЭП.499.311 ПС |
Паспорт |
1 |
1 |
1 |
1 |
1 |
|
3ЭП.499.311 РЭ |
Руководство по эксплуатации |
1 |
1 |
1 |
1 |
1 |
|
МП.ВТ.151- 2006 |
Методика поверки |
1 |
1 |
1 |
1 |
1 |
|
5ЭП.503.161 |
Кабель сетевой |
1 |
1 |
1 |
1 |
1 |
Основные метрологические характеристики УТТ приведены в таблице 2 - 6.
Таблица 2 - Метрологические характеристики У11П8531М/1
|
Выходной сигнал УПП (входной сигнал поверяемого ИП, прибора, канала телемеханики) |
Входной сигнал УПП (выходной сигнал поверяемого ИП, прибора) | ||||
|
диапазон |
нормиру |
диапазон |
диапазон |
нормирующее | |
|
измерений |
ющее |
измерений |
показаний |
значение | |
|
значение |
аналогового |
сигнала |
аналого |
показаний | |
|
(номиналь |
сигнала, |
интерфейса |
вого |
сигнала | |
|
ное значе- |
мА |
(табло |
сигна- |
интерфейса | |
|
ние) |
поверяемого |
ла, мА |
(табло | ||
|
прибора) |
поверяемого | ||||
|
прибора) | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Сила переменного ток, А: | |||||
|
от 0 до 0,5 от 0 до 1,0 |
0,5 1,0 |
от 0 до 5 от 4 до 20 |
от 0 до N* |
5; 20 |
N* |
|
от 0 до 2,5 |
2,5 | ||||
|
от 0 до 5,0 |
5,0 | ||||
|
Сила постоянного тока, мА: | |||||
|
от -5 до +5 |
5 |
от -5 до +5 |
от -№*до +N* |
5 |
N* |
|
от -20 до +20 |
20 |
от -20 до +20 |
20 | ||
|
Напряжение переменного | |||||
|
тока, В от 0 до 125 |
125 |
от 0 до 5 от 4 до 20 |
от 0 до N* |
5; 20 |
N* |
|
от 75 до 125 включ. |
125 |
от 0 до 5 |
от 0,6/N* до 1,0-N* включ. |
5 |
N* |
|
от 0 до 250 |
250 |
от 0 до 250 |
250 | ||
|
от 0 до 400 |
400 |
от 0 до 5 |
от 0 до 400 |
5; 20 |
400 |
|
от 0 до 500 |
500 |
от 4 до 20 |
от 0 до 500 |
500 | |
|
от 0 до 600 |
600 |
от 0 до 600 |
600 | ||
|
Выходной сигнал УПП (входной сигнал поверяемого ИП, прибора, канала телемеханики) |
Входной сигнал УПП (выходной сигнал поверяемого ИП, прибора) | ||||
|
диапазон |
нормиру |
диапазон |
диапазон |
нормирующее | |
|
измерений |
ющее |
измерений |
показаний |
значение | |
|
значение |
аналогового |
сигнала |
аналого |
показаний | |
|
(номиналь |
сигнала, |
интерфейса |
вого |
сигнала | |
|
ное значе- |
мА |
(табло |
сигна- |
интерфейса | |
|
ние) |
поверяемого |
ла, мА |
(табло | ||
|
прибора) |
поверяемого | ||||
|
прибора) | |||||
|
Однофазная активная мощность переменного | |||||
|
тока: | |||||
|
Напряжение, В | |||||
|
от 0 до 600 |
600 | ||||
|
ток, А от 0 до 0,5 |
0,5 | ||||
|
от 0 до 1,0 |
1,0 | ||||
|
от 0 до 2,5 |
2,5 | ||||
|
от 0 до 5,0 коэффициент |
5,0 | ||||
|
мощности cos j |
1 | ||||
|
Мощность, Вт: | |||||
|
от -300 до +300, включ. |
300 | ||||
|
от -600 до +600, включ. |
600 |
— |
от -N* до +N* |
— |
N* |
|
от -1500 до +1500, включ. |
1500 | ||||
|
от -3000 до +3000, включ. |
3000 | ||||
|
Трехфазная активная и реактивная мощность: линейное напряжение, В | |||||
|
от 0 до 120 |
100 | ||||
|
или фазное, В |
57,7 | ||||
|
ток, А от 0 до 0,5 |
0,5 | ||||
|
от 0 до 1,0 |
1,0 | ||||
|
от 0 до 2,5 |
2,5 | ||||
|
от 0 до 5,0 |
5,0 | ||||
|
коэффициент мощности | |||||
|
cosф или simp от -0,5 до -1 и от +0,5 до +1 |
1 | ||||
|
Выходной сигнал УПП (входной сигнал поверяемого ИП, прибора, канала телемеханики) |
Входной сигнал УПП (выходной сигнал поверяемого ИП, прибора) | ||||
|
диапазон измерений |
нормиру ющее значение (номиналь ное значение) |
диапазон измерений аналогового сигнала, мА |
диапазон показаний сигнала интерфейса (табло поверяемого прибора) |
нормирующее значение | |
|
аналого вого сигнала, мА |
показаний сигнала интерфейса (табло поверяемого прибора) | ||||
|
Активная мощность, Вт: от - 86,6 до +86,6 включ. от -173,2 до +173,2 включ. от -433 до +433 включ. от -866 до +866 включ. |
86,6 173,2 433 866 |
от -5 до +5 включ. от 0 до 2,5; от 2,5 до 5 от 0 до 5** от 4 до 20** |
от -N до +N* от 0 доN |
5; 20 |
N* |
|
Реактивная мощность, вар: от -86,6 до +86,6 включ. от -173,2 до +173,2 включ. от -433 до +433 включ. от -866 до +866 включ. |
86,6 173,2 433 866 |
от -5 до +5 включ. от 0 до 2,5; от 2,5 до 5 от 0 до 5** от 4 до 20** |
от -№*до +N* [0 - N] ** |
5; 20 |
N* |
|
* N - нормирующее значение показаний табло поверяемого прибора, соответствующее номинальному значению тока, напряжения, активной (реактивной) мощности однофазной или трехфазной сети до измерительных трансформаторов при симметричной системе напряжений для трехфазной сети. ** Для ИП активной и реактивной мощности с нереверсивным выходным аналоговым сигналом. | |||||
|
Выходной сигнал У11 (входной сигнал поверяемого И1 , прибора, канала телемеханики) |
Входной сигнал У11 (выходной сигнал поверяемого И1 , прибора) | ||||
|
диапазон |
нормиру |
диапазон |
диапазон |
нормирующее | |
|
измерений |
ющее |
измерений |
показаний |
значение | |
|
значение |
аналогового |
сигнала |
аналого |
показаний | |
|
(номиналь |
сигнала, |
интерфейса |
вого |
сигнала | |
|
ное значе- |
мА |
(табло |
сигна- |
интерфейса | |
|
ние) |
поверяемого |
ла, мА |
(табло | ||
|
прибора) |
поверяемого | ||||
|
прибора) | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Трехфазная активная и реактивная мощность: линейное напряжение, В | |||||
|
от 0 до 120 или фазное |
100,0 | ||||
|
от 0 до 70 |
57,7 | ||||
|
ток, А от 0 до 0,5 |
0,5 | ||||
|
от 0 до 1,0 |
1,0 | ||||
|
от 0 до 2,5 |
2,5 | ||||
|
от 0 до 5,0 коэффициент |
5,0 | ||||
|
мощности cos j или sin j | |||||
|
от -0,5 до -1 и от +0,5 до +1 |
1 | ||||
|
Активная мощность, Вт: от -86,6 до +86,6 включ. |
86,6 |
от -5 до +5 | |||
|
включ. | |||||
|
от -173,2 до +173,2 включ. |
173,2 |
от 0 до 2,5; |
от -N* до +N* |
5; 20 |
N* |
|
от -433 до +433 включ. |
433 |
от 2,5 до 5 |
от 0 до N** | ||
|
от -866 до +866 включ. |
866 |
от 0 до 5** от 4 до 20** | |||
|
Реактивная мощность, вар: | |||||
|
от -86,6 до +86,6 включ. |
86,6 |
от -5 до +5 | |||
|
включ. | |||||
|
от -173,2 до +173,2 включ. |
173,2 |
от 0 до 2,5; |
от -N* до +N* |
5; 20 |
N* |
|
от -433 до +433 включ. |
433 |
от 2,5 до 5 |
от 0 до N** | ||
|
от -866 до +866 включ. |
866 |
от 0 до 5** от 4 до 20** | |||
|
1остоянный ток, мА: | |||||
|
от -5 до +5 включ. |
5 |
от -5 до +5 |
5 20 | ||
|
включ. |
от -N* до +N* |
N* | |||
|
от -20 до +20 включ. |
20 |
от -20 до +20 | |||
|
включ. | |||||
|
* N - нормирующее значение показаний табло поверяемого прибора, соответствующее | |||||
|
номинальному значению тока, активной (реактивной) мощности |
трехфазной сети до | ||||
|
измерительных трансформаторов при симметричной системе напряжений. ** Для И1 активной и реактивной мощности с нереверсивным выходным |
аналоговым | ||||
|
сигналом. | |||||
|
Выходной сигнал У11 (входной сигнал поверяемого И1 , прибора, канала телемеханики) |
Входной сигнал У11 (выходной сигнал поверяемого И1 , прибора) | ||||
|
диапазон |
нормиру |
диапазон |
диапазон |
нормирующее | |
|
измерений |
ющее |
измерений |
показаний |
значение | |
|
значение |
аналогового |
сигнала |
аналого |
показаний | |
|
(номинал |
сигнала, |
интерфейса |
вого |
сигнала | |
|
ьное |
мА |
(табло |
сигна- |
интерфейса | |
|
значе- |
поверяемого |
ла, мА |
(табло | ||
|
ние) |
прибора) |
поверяемого | |||
|
прибора) | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1еременный ток, А: | |||||
|
от 0 до 0,5 |
0,5 |
от 0 до 5 | |||
|
от 0 до 1,0 |
1,0 |
0 - N* |
5; 20 |
N* | |
|
от 0 до 2,5 |
2,5 |
от 4 до 20 | |||
|
от 0 до 5,0 |
5,0 | ||||
|
1остоянный ток, мА: | |||||
|
от -5 до +5 включ. |
5 |
от -5 до +5 | |||
|
включ. |
от -N* до |
5 |
N* | ||
|
от -20 до +20 включ. |
20 |
от -20 до +20 включ. |
+N* |
20 | |
|
Напряжение переменного | |||||
|
тока, В от 0 до 125 |
125 |
от 0 до 5 от 4 до 20 |
0 - N* |
5; 20 |
N* |
|
от 75 до 125 |
125 |
от 0 до 5 |
от 0,6 N* до |
5 |
N* |
|
1,0 N* | |||||
|
от 0 до 250 |
250 |
от 0 до 250 |
250 | ||
|
от 0 до 400 |
400 |
от 0 до 5 |
от 0 до 400 |
5; 20 |
400 |
|
от 0 до 500 |
500 |
от 4 до 20 |
от 0 до 500 |
500 | |
|
от 0 до 600 |
600 |
от 0 до 600 |
600 | ||
|
Однофазная активная мощность переменного | |||||
|
тока: | |||||
|
напряжение, В | |||||
|
от 0 до 600 |
600 | ||||
|
ток, А от 0 до 0,5 |
0,5 |
- |
- |
- |
- |
|
от 0 до 1,0 |
1,0 | ||||
|
ото 0 до 2,5 |
2,5 | ||||
|
от 0 до 5,0 |
5,0 | ||||
|
коэффициент мощности cos j |
1 | ||||
|
Мощность, Вт: от -300 до +300 |
300 | ||||
|
от -600 до +600 |
600 |
- |
от -N* до +N* |
- |
N* |
|
от -1500 до +1500 включ. |
1500 | ||||
|
от -3000 до +3000 включ. |
3000 | ||||
|
* N - нормирующее значение показаний табло поверяемого прибора, соответствующее номинальному значению тока, напряжения однофазной или трехфазной сети, активной | |||||
|
мощности однофазной сети до измерительных трансформаторов. | |||||
|
Выходной сигнал У11 (входной сигнал поверяемого И1 , прибора) |
Входной сигнал У11 (выходной сигнал поверяемого И1 , прибора) | ||||
|
диапазон |
нормиру |
диапазон |
диапазон |
нормирующее | |
|
измерений |
ющее |
измерений |
показаний |
значение | |
|
значение |
аналогового |
сигнала |
аналого |
показаний | |
|
(номи- |
сигнала, |
интерфейса |
вого |
сигнала | |
|
нальное |
мА |
(табло |
сигна- |
интерфейса | |
|
значе- |
поверяемого |
ла, мА |
(табло | ||
|
ние) |
прибора) |
поверяемого | |||
|
прибора) | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Напряжение переменного | |||||
|
тока, В от 0 до 125 |
125 |
от 0 до 5 от 4 до 20 |
от 0 до N* |
5; 20 |
N* |
|
от 75 до 125 включ. |
125 |
от 0 до 5 |
от 0,6 •N* до 1,0-N* включ. |
5 |
N* |
|
от 0 до 250 |
250 |
от 0 до 5 |
от 0 до 250 |
5; 20 |
250 |
|
от 0 до 400 |
400 |
от 4 до 20 |
от 0 до 400 |
400 | |
|
от 0 до 500 |
500 |
от 0 до 500 |
500 | ||
|
от 0 до 600 |
600 |
от 0 до 600 |
600 | ||
|
* N - нормирующее значение показаний табло поверяемого прибора, соответствующее номинальному значению напряжения однофазной или трехфазной сети до измерительных | |||||
|
трансформаторов. | |||||
|
Выходной с (входно поверяемого ' |
игнал У11 сигнал И1 , прибора) |
Входной сигнал У11 (выходной сигнал поверяемого И1 , прибора) | |||
|
диапазон измерений переменного тока, А |
Нормирующее значение, А |
диапазон измерений аналогового сигнала, мА |
диапазон показаний сигнала интерфейса (табло поверяемого прибора) |
нормирующее значение | |
|
аналогового сигнала, мА |
показаний сигнала интерфейса (табло поверяемого прибора) | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
от 0 до 0,5 от 0 до 1,0 от 0 до 2,5 от 0 до 5,0 |
0,5 1,0 2,5 5,0 |
от 0 до 5 от 4 до 20 |
от 0 до N* |
5; 20 |
N* |
|
* N - нормирующее значение показаний табло поверяемого прибора, соответствующее номинальному значению тока однофазной или трехфазной сети до измерительных трансформаторов. | |||||
Таблица 7 - Общие для всех модификаций У11П8531М метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной погрешности измерений от нормирующих значений, указанных в таблицах 2-6, % |
±0,15 |
|
1ределы допускаемой основной приведенной погрешности | |
|
измерений силы постоянного тока от нормирующих значений, указанных в таблицах 2-6, % |
±0,05 |
|
1ределы допускаемой основной приведенной погрешности измерений постоянного тока, подаваемого от У11 на вход канала телемеханики для У11 8531/1 - У11 8531М/3 от нормирующих значений 5 или 20 мА, % |
±0,05 |
|
1ределы допускаемых дополнительных приведенных погрешностей У11 от нормирующих значений, указанных в таблицах 2-6, %: |
±0,15 |
|
- при изменении температуры окружающего воздуха: |
(±0,05 для |
|
от (20 ±5) °С до +10 °С и +35 °С на каждые 10 °С; |
постоянного |
|
тока) | |
|
- при влиянии внешнего однородного магнитного поля переменного тока частотой 50 Hz (постоянного тока) с магнитной |
±0,3 (±0,05 для |
|
индукцией 0,5 мТл при самом неблагоприятном направлении и |
постоянного |
|
фазе магнитного поля; |
тока) |
|
- при изменении напряжения питания от номинального |
±0,07 (±0,03 для |
|
значения 220 В до 242 В и 187 В; |
постоянного |
|
тока) | |
|
- при изменении коэффициента мощности в диапазоне от 1 до 0,5 при индуктивном и емкостном виде нагрузки для прямого и обратного направления трехфазной мощности для У11 8531М/1, УПП8531М/2 |
±0,15 |
Лист № 10 Всего листов 12 Общие технические характеристики приборов приведены в таблице 8.
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: |
220 +22 |
|
- напряжение переменного тока, В |
-33 |
|
- частота переменного тока, Г ц |
50 ±0,5 |
|
Потребляемая мощность, В •А, не более |
170 |
|
Габаритные размеры, мм, не более | |
|
- высота |
610 |
|
- ширина |
500 |
|
- глубина |
220 |
|
Масса, кг не более: | |
|
для УПП8531М/1; УПП8531М/2, |
18 |
|
для УПП8531М/3, УПП8531М/4 и УПП8531М/5 |
16 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, оС |
от +10 до +35 |
|
- относительная влажность, % |
75 при +30 оС |
|
Среднее время наработки на отказ, ч |
25000 |
|
Средний срок службы, лет |
10 |
