Номер по Госреестру СИ: 50425-12
50425-12 Комплексы измерительные
(ЦВ8535)
Назначение средства измерений:
Комплексы измерительные ЦВ8535 (далее - комплексы) предназначены для измерения падений напряжений на проводах в трехфазных трехпроводных или четырехпроводных сетях переменного тока, а также измерения среднеквадратических (действующих) значений напряжений в трехфазных или однофазных сетях переменного тока, одновременного измерения среднеквадратических значений напряжения и тока одной фазы без разрыва цепи.
Внешний вид.
Комплексы измерительные
Рисунок № 1
Внешний вид.
Комплексы измерительные
Рисунок № 2
Внешний вид.
Комплексы измерительные
Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на таблички на крышках базового и ведомого блоков комплексов и на эксплуатационную документацию способом, аналогичным с выполнением других надписей и знаков.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерения приведены в документе «Комплекс измерительный ЦВ8535. Руководство по эксплуатации» 3ЭП.499.350 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к комплексам измерительным ЦВ 8535
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия»;
ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Общие требования»;
ТУ BY 300080696.350-2011 «Комплекс измерительный ЦВ8535. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
- осуществление производственного контроля за соблюдением установленных законодательст -вом Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях .
Поверка
Поверкаосуществляется по документу «Комплекс измерительный ЦВ 8535. Методика поверки. МРБ МП.2176-2011», утверждённому РУП «Витебский ЦСМС » в июле 2011 года.
Перечень основного оборудования, необходимого для поверки:
-
1.Универсальная пробойная установка УПУ-10:
- выходное напряжение до 10 кВ ;
- погрешность установки напряжения ± 5%.
-
2. Установка поверочная автоматическая универсальная УППУ-1М ТУ 50-242-80:
-
- диапазон выходного напряжения 0 - 750 В;
-
- диапазон выходного тока 0-10 А;
-
- диапазон измерений частот 40-1000 Гц;
-
- основная погрешность ± 0,03%.
-
3. Частотомер электронно-счётный Ч3-54:
-
- диапазон напряжения входного сигнала 0,3 - 100 В;
-
- относительная погрешность 5-10’7.
Изготовитель
В состав комплексов входят: базовый блок, ведомый блок, датчик тока. Комплексы имеют два режима работы: автономный и совместный. Каждый блок имеет встроенный интерфейс RS-485, который обеспечивает обмен информацией между базовым и ведомым блоками при работе в совместном режиме. Измерение тока осуществляется с использованием датчика тока.
Принцип действия комплексов основан на преобразовании аналоговых входных сигналов напряжения и тока в цифровой код. Далее производится вычисление требуемых величин в цифровой форме и результаты выводятся на табло блоков или хранятся в их энергонезависимой памяти.
Блоки конструктивно состоят из следующих основных узлов: корпуса, платы измерения, платы делителя, модуля SD (карты памяти), жидко-кристаллического индикатора (ЖКИ), клавиатуры. Корпус блока выполнен из пластмассы и состоит из основания и крышки. Крышка корпуса крепится к основанию с помощью винтов.
Датчик тока конструктивно состоит из следующих основных узлов: корпуса, имеющего подвижную и неподвижную часть, размыкающегося магнитопровода, двух катушек с обмотками из медного провода, шнура с соединителем для подключения к базовому или ведомому блоку. Подвижная и неподвижная части корпуса выполнены из пластмассы. Они состоят из двух симметричных частей, соединяющихся между собой с помощью винтов. Датчик тока является неотъемлемой частью комплексов.
Питание каждого блока осуществляется от сети переменного тока напряжением (220 -+2323 ) В, частотой (50 ± 0,5) Гц через сетевой адаптер, преобразующий напряжение сети в напряжение постоянного тока 5 В, или от четырех аккумуляторов, расположенных внутри корпуса блока, с номинальным напряжением 1,2 В и емкостью не менее 2400 мА^ч каждый.
Для обеспечения питания блока от аккумуляторов в нижней части корпуса располагается выдвижной батарейный отсек, выполненный в виде корпуса с крышкой, в котором размещаются четыре аккумулятора.
Сетевые адаптеры, аккумуляторы, устройство зарядное к аккумуляторам входят в комплект поставки комплексов.
Подключение блоков к источникам сигналов осуществляется при помощи соответствующих кабелей из комплекта поставки комплексов.
Для хранения и переноски комплексов используется кейс.
Комплексы могут применяться для измерений в энергетике и на энергоемких объектах различных отраслей промышленности.

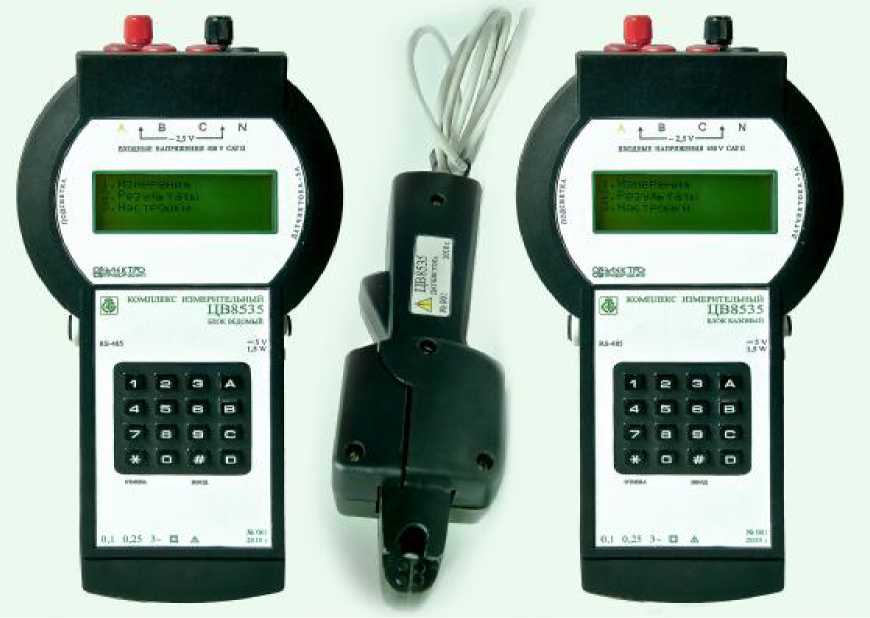

Фотография общего вида комплекса приведена на рисунке 1.
Рис.1

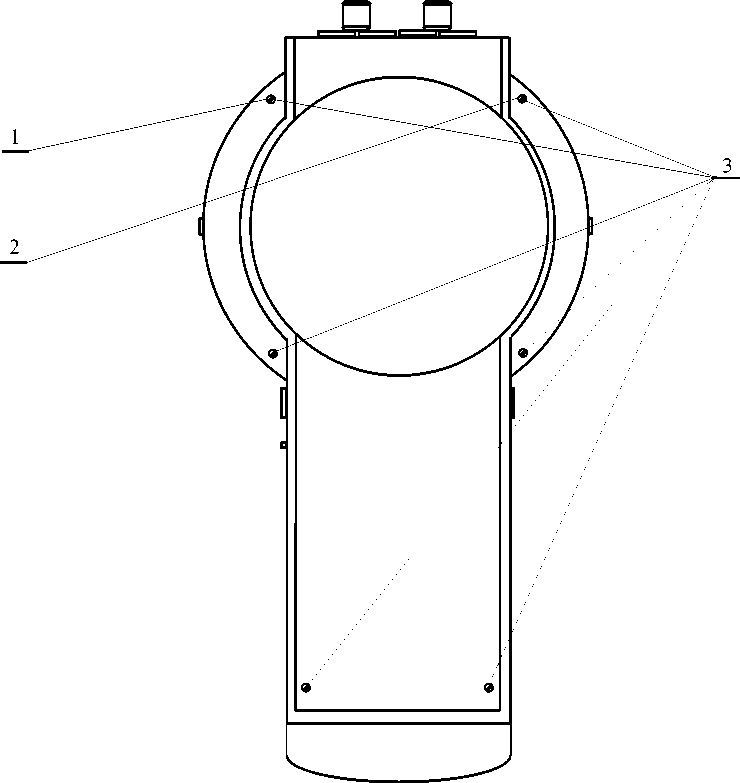

Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма Знака поверки на базовом и ведомом блоках (вид сзади) приведена на рисунке 2 и на датчике тока (вид сзади) на рисунке 3.
-
1 - место для нанесения оттиска клейма Знака поверки;
-
2 - место для нанесения оттиска клейма ОТК;
-
3 - винты, крепящие крышку корпуса к основанию.
Рис. 2
-

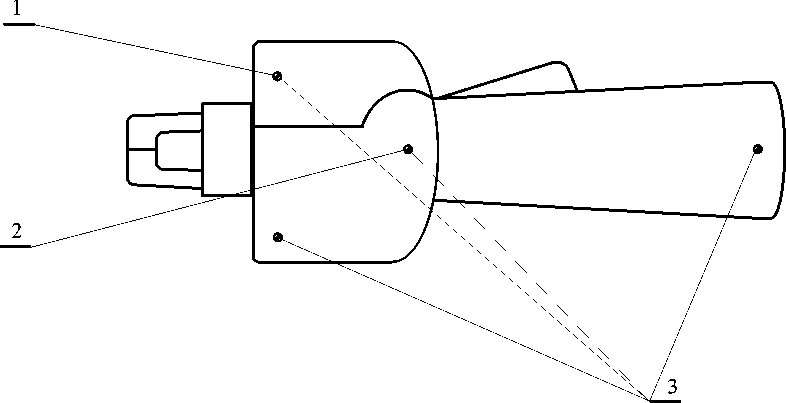

1 - место для нанесения оттиска клейма Знака поверки;
-
2 - место для нанесения оттиска клейма ОТК;
-
3 - винты, крепящие две части корпуса.
Рис.3
Комплект поставки комплексов приведен в таблице 2.
Таблица 2
Обозначение |
Наименование |
Количество |
3ЭП.499.351 |
Комплекс измерительный ЦВ8535. Блок базовый |
1 |
3ЭП.499.351-01 |
Комплекс измерительный ЦВ8535. Блок ведомый |
1 |
5ЭП.577.356 |
Датчик тока |
1 |
3ЭП.499.350 РЭ |
Руководство по эксплуатации |
1 |
МРБ МП.2176-2011 |
Методика поверки |
1 |
3ЭП.499.350 ПС |
Паспорт |
1 |
5ЭП.503.350 |
Кабель № 1 |
2 |
5ЭП.503.352 |
Кабель № 2 |
2 |
5ЭП.503.351 |
Кабель интерфейса |
1 |
- |
Адаптер сетевой ES18E05-F1J * |
2 |
- |
Аккумулятор HR-3U (AA) 1,2 V 2500 тАЪ SANYO * |
8 |
- |
Устройство зарядное GP PB 01 GS Smart (АА до 2400 тА) * |
1 |
- |
Карт-ридер для micro SD-карточки |
1 |
5ЭП.804.350 |
Кейс |
1 |
* Допускается замена |
на другой тип с аналогичными техническими характеристиками. |
Основные характеристики измеряемых сигналов в зависимости от режимов работы комплексов и режимов измерений соответствуют значениям, приведенным в таблице 1.
Таблица 1
Режим работы комплексов |
Режим измерений |
Измеряемый сигнал | |
Диапазон измерений |
Нормирующее значение | ||
Автономный |
трех напряжений (Uan, Urn, Ucn ), В; двух напряжений (Uan, Ucn), В; одного напряжения (Uan), В |
0-75 |
75 |
0-150 |
150 | ||
0-250 |
250 | ||
0-450 |
450 | ||
напряжения по входу "~ 2,5 V", В |
0-2,5 |
2,5 | |
тока, А |
0-1 |
1 | |
0-5 |
5 | ||
Совместный |
трех падений напряжений (DUan, DUbn, DUcn), В; двух падений напряжений (DUan, DUcn), В; одного падения напряжения (DUan), В |
0-60 |
60 |
0-100 |
100 | ||
0-200 |
200 | ||
0-300 |
300 |
Класс точности:
Пределы допускаемой основной приведенной погрешности комплексов от нормирующего значения измеряемого сигнала, % :
-
- при измерении тока ± 0,25
Пределы допускаемых дополнительных приведенных погрешностей КИ от нормирующего значения измеряемого сигнала, % :
а) при изменении температуры окружающего воздуха от (20 ± 2) °С до минус 10 °С и плюс 50 °С на каждые 10 °С:
|
± 0,05 ± 0,125 |
б) при воздействии относительной влажности (95 ± 3) % при температуре 35 °С:
|
± 0,1 ± 0,25 |
в) при воздействии внешнего однородного магнитного поля переменного тока частотой 50 Гц с магнитной индукцией 0,5 мТ при самом неблагоприятном направлении и фазе магнитного поля:
|
± 0,1 ± 0,25 |
Диапазон частот измеряемых сигналов, Гц 45 - 65
Входное сопротивление цепей AN, ВМ CN каждого блока, Ом, не менее:
-
- на пределах измерений 75 В и 150 В 1,5 -10 5
-
- на пределах измерений 250 В и 450 В 5,0 -10 5
Входное сопротивление входа "~ 2,5 V" каждого блока, Ом, не менее 1,5- 10 3
Мощность, потребляемая каждым блоком от измерительных цепей
AN, ВМ, CN, В-А, не более:
Мощность, потребляемая входом "~ 2,5 V" каждого блока, В-А,
Мощность, потребляемая каждым блоком от цепи
питания постоянного тока, Вт, не более
Условия эксплуатации:
|
от минус 10 до плюс 50 до 95 % при 35 оС |
Габаритные размеры каждого блока, мм, не более Габаритные размеры датчика тока, мм, не более: Габаритные размеры кейса, мм, не более Масса каждого блока (с аккумуляторами), кг, не более Масса датчика тока, кг, не более Масса КИ в кейсе, кг, не более Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее Степень защиты от поражения электрическим током по ГОСТ 12.2.091-2002
290 х155 х 65
180 х 61 х 42
480 х 380 х 190
1
0,45
8
10
25000 оборудование класса II
