Номер по Госреестру СИ: 32286-15
32286-15 Устройства измерительные
(ЦП8506)
Назначение средства измерений:
Устройства измерительные ЦП8506 (далее по тексту - устройства), предназначены для измерения активной или реактивной мощности, активной и реактивной мощности трехфазных трехпроводных сетей переменного тока, отображения измеренных значений мощностей на цифровом индикаторе, преобразования их в выходные аналоговые сигналы постоянного тока и выходной сигнал интерфейса RS-485 в зависимости от модификации.
Устройства ЦП8506/1 - ЦП8506/8, ЦП8506/17 - ЦП8506/24 предназначены для измерения активной мощности, отображения ее на цифровом индикаторе устройства (далее - цифровом индикаторе) и преобразования в выходной аналоговый сигнал.
Устройства ЦП8506/9 - ЦП8506/16, ЦП8506/25 - ЦП8506/32 предназначены для измерения реактивной мощности, отображения ее на цифровом индикаторе и преобразования в выходной аналоговый сигнал.
Устройства ЦП8506/33 - ЦП8506/40 предназначены для измерения активной и реактивной мощности, отображения ее на цифровых индикаторах и преобразования в выходные аналоговые сигналы.
За выходной сигнал устройств принимают показания цифрового индикатора, а также выходной аналоговый сигнал.
ЦП8506/2, ЦП8506/4, ЦП8506/6, ЦП8506/8, ЦП8506/10, ЦП8506/12, ЦП8506/14, ЦП8506/16, ЦП8506/18, ЦП8506/20, ЦП8506/22, ЦП8506/24, ЦП8506/26, ЦП8506/28, ЦП8506/30, ЦП8506/32, ЦП8506/34, ЦП8506/36, ЦП8506/38, ЦП8506/40 имеют выходной сигнал интерфейса RS-485 (далее - сигнал интерфейса).
Внешний вид.
Устройства измерительные
Рисунок № 1
Внешний вид.
Устройства измерительные
Рисунок № 2
Внешний вид.
Устройства измерительные
Рисунок № 3
Внешний вид.
Устройства измерительные
Рисунок № 4
Программное обеспечение
Устройства оснащены встроенным программным обеспечением (ПО), записываемым в память управляющего микроконтроллера на этапе производства и в процессе эксплуатации устройств изменению не подлежит. ПО хранится в энергозависимой памяти микроконтроллера. После установки ПО пережигается перемычка JTAG интерфейса в микроконтроллере.
По характеру внутреннего построения встроенное ПО является метрологически значимым.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Наименование ПО |
Встроенное ПО CP8506d |
Идентификационное наименование ПО |
CP8506d.txt Ver XXX* |
Номер версии |
Не ниже 305 |
Цифровой идентификатор ПО |
0x27EB6F55** |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
* - вместо символов Х приводятся цифры номера версии. ** - цифровой идентификатор для версии 310.
Конструкция устройств ЦП8506 исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» (в соответствии с Р 50.2.077-2014).
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на крышке устройств и на эксплуатационную документацию способом, аналогичным с выполнением других надписей и знаков.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в руководстве по эксплуатации ЗЭП.499.060 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам измерительным Ц8506
ГОСТ 22261-94 Средства измерений электрических и магнитных величин.
Общие технические условия.
ТУ РБ 300080696.006-2003 Устройства измерительные ЦП8506. Технические условия
Поверка
Поверкаосуществляется в соответствии с документом МП.ВТ.071-2003 «Устройства измерительные ЦП8506. Методика поверки», утверждённым РУП «Витебский ЦСМС»
21.07.2003.
Перечень основных средств поверки:
Ваттметр Д5056: диапазоны измеряемых напряжений: от 0 до 75 В, от 0 до 600 В; диапазоны измеряемых токов от 0 до 1 А, от 0 до 5 А; область частот от 45 до 65 Гц; кл.т. 0,1.
Вольтметр переменного тока ЦВ8500/3: диапазоны измеряемых напряжений: от 0 до 45 В, от 0 до 750 В; область частот от 45 до 65 Гц; пределы основной погрешности ± 0,1 %.
Компаратор напряжений Р3003; диапазон измерений от 0,01 до 11,11 В; кл.т. 0,0005.
Катушка сопротивления образцовая Р331: сопротивление 100 Ом, кл.т. 0,01.
Магазин сопротивлений Р33, величина сопротивления от 0,1 до 99999,9 Ом; кл.т. 0,2.
Вольтметр универсальный цифровой В7-34А: диапазон измерений напряжения переменного тока от 0 до 1000 В пределы основной погрешности ± 0,8 %; диапазоны измерений напряжения постоянного тока от 0 до 100 мВ, от 0 до 1 В, от 0 до 10 В, от 0 до 100 В пределы основной погрешности ± 0,017 %;
Установка У1134М: диапазон напряжений от 0 до 600 В; диапазоны токов: от 0 до 1 А, от 0 до 5 А; Частота 50 Гц.
Изготовитель
Общество с ограниченной ответственностью «Многопрофильное научнопроизводственное предприятие «Электроприбор» (ООО «МНПП «Электроприбор»)210001, Республика Беларусь, г. Витебск, ул. Зеньковой, д. 1
тел./факс (10-375-212) 37-28-16
e-mail: electropribor@mail.ru
www.electropribor.com
Экспертиза проведена
Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Заместитель Руководителя
Федерального агентства по техническому регулированию и метрологии
Принцип действия устройств основан на преобразовании аналоговых входных сигналов в цифровой код. Далее вычисление требуемых величин производится в цифровой форме. Измеренное значение отображается в цифровой форме на встроенном цифровом индикаторе (индикаторах) и передаются по интерфейсу RS-485, а также преобразуется в аналоговый сигнал (аналоговые сигналы). Отображение измеряемых величин на цифровом индикаторе проводится в единицах измеряемой величины, поступающей непосредственно на вход устройства, или в единицах измеряемой величины, поступающей на вход трансформаторов тока и напряжения с учетом коэффициентов их трансформации, в ваттах, киловаттах, мегаваттах, варах, киловарах, мегаварах, в зависимости от модификации. Цифровой индикатор имеет четыре значащих разряда.
Устройства в зависимости от диапазонов измерений входного сигнала, диапазона показаний цифрового индикатора, диапазона изменений выходного аналогового сигнала, вида источника питания и наличие сигнала интерфейса имеют 40 модификаций.
Устройства конструктивно состоят из следующих основных узлов: корпуса, крышки, платы управления и индикации, платы источника питания.
Корпус и крышка устройств выполнены из пластмассы. Крышка крепится к корпусу при помощи защелок. Крышка корпуса включает в свой состав прозрачную панель, через которую видны два (один) цифровых индикатора для отображения значений (значения) измеряемых сигналов. На задней стенки корпуса устройств находится табличка со схемой подключения и табличка, где указываются все необходимые данные технических устройств.
Каждая модификация устройств с интерфейсом RS-485 обеспечивает передачу информации в цифровом коде.
Фотографии общего вида устройств приведены на рисунках 1 - 3.
Схема указания мест пломбировки от несанкционированного доступа и места расположения наклеек приведены на рисунке 4.

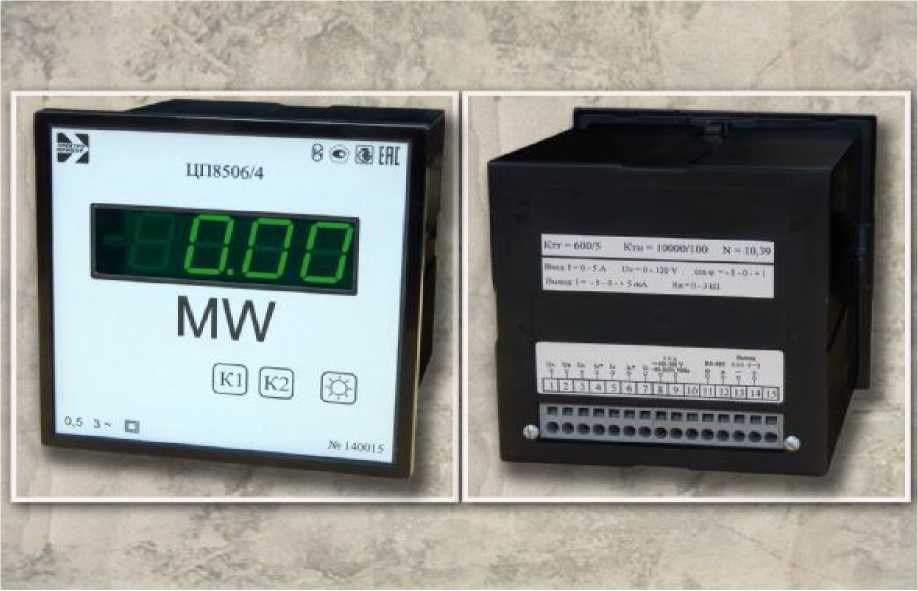

Рисунок 1 - Фотография общего вида устройств ЦП8506/1 - ЦП8506/8
ЦП8506/17 - ЦП8506/24 с габаритными размерами 120 х 120 х 130 мм

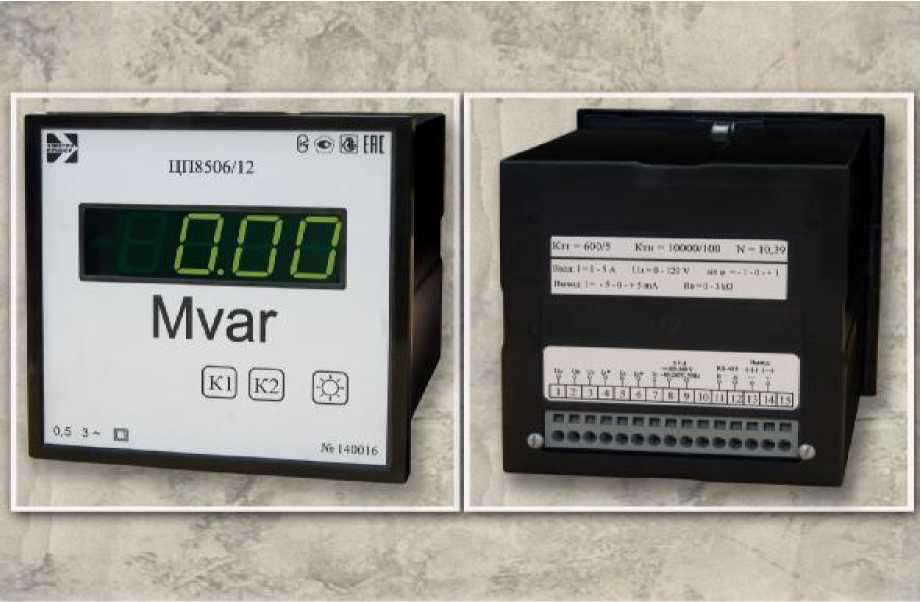

Рисунок 2 - Фотография общего вида устройств ЦП8506/8 - ЦП8506/16, ЦП8506/25 -ЦП8506/32 с габаритными размерами 120 х 120 х 130 мм

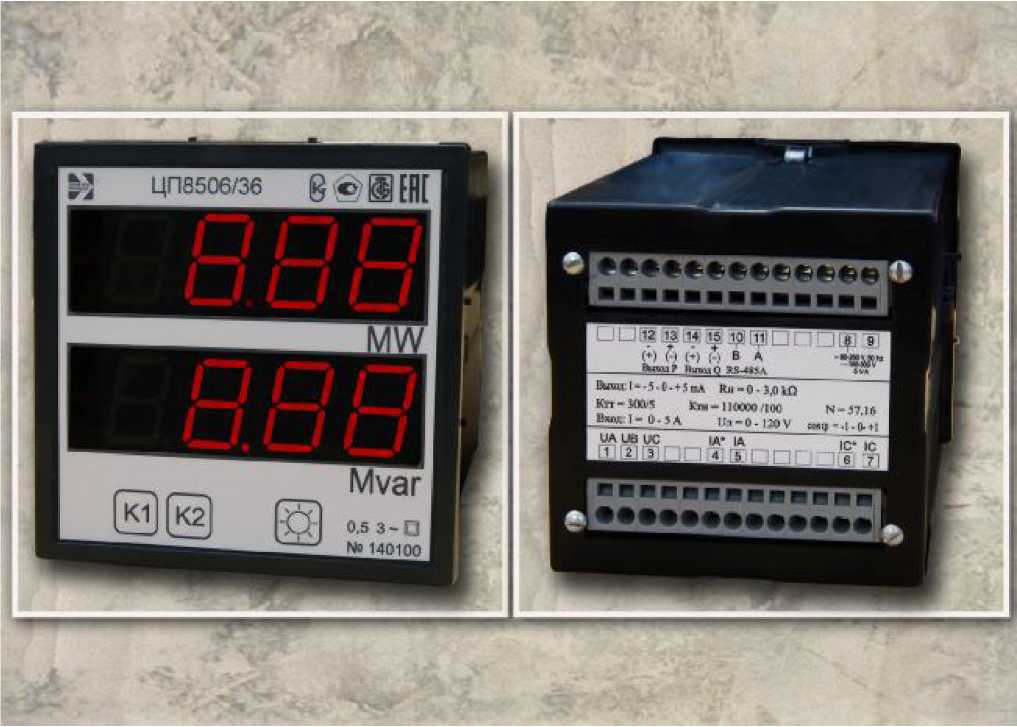

Рисунок 3 - Фотография общего вида устройств ЦП8506/33 - ЦП8506/40 с габаритными размерами 96 х 96 х 130 мм
-

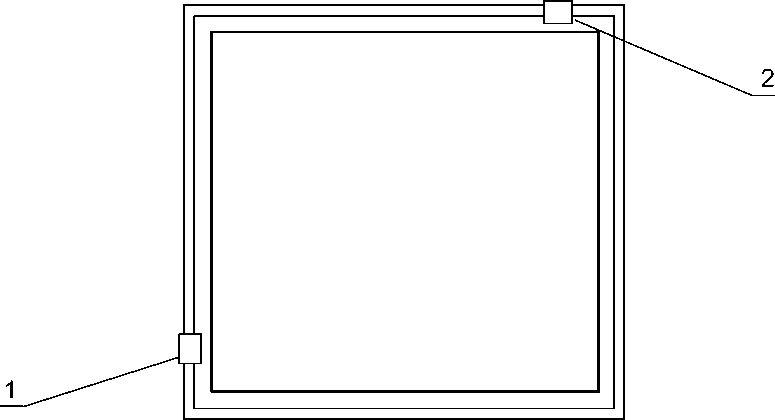

1 - место расположения клейма-наклейки ОТК,
-
2 - место расположения клейма-наклейки Знака поверки.
Примечание - клейма наклейки находятся в месте соединения корпуса и крышки
Рисунок 4 - Схема указания мест расположения клейм-наклеек ОТК и Знака поверки на устройствах для защиты от несанкционированного доступа (вид сзади)
Лист № 5 Всего листов 10Комплектность поставки соответствует таблице 4.
Таблица 4
Обозначение |
Наименование |
Количество |
3ЭП.499.060 |
Устройство измерительное ЦП8506 |
1 |
3ЭП.499.060 ПС |
Паспорт |
1 |
МП.ВТ.071-2003 |
Методика поверки |
определяется заказом |
3ЭП.499.060 РЭ |
Руководство по эксплуатации |
определяется заказом |
8ЭП.832.781 |
Коробка картонная упаковочная |
1 |
Диапазон измерений входного сигнала, диапазон показаний цифрового индикатора и диапазон изменений выходного аналогового сигнала в зависимости от модификации устройств соответствует значениям, приведенным в таблице 2.
Диапазон изменений частотой входного (измеряемого) сигнала устройств от 45 до 55 Гц.
Таблица 2
Модификация устройства |
Д |
иапазон измерений входного сигнала |
Диапазон | |||
Ток, А |
Напря жение, В |
Коэффициент мощности, cos ф (sin ф) [cos ф, sin ф] |
Мощность, Вт (вар) [Вт, вар] |
Показаний цифрового индикатора |
Изменений выходного аналогового сигнала, **** мА | |
ЦП8506/1, ЦП8506/2* |
от 0 до 1 |
*** 0 - 100 - 120*** |
от минус 1 до плюс 1 |
от минус 173,2 до плюс 173,2 |
от минусN *** до плюс N |
от минус 5 до плюс 5 0 - 2,5 - 5 4 - 12 - 20 |
ЦП8506/3, ЦП8506/4* |
от 0 до 5 |
от минус 866 до плюс 866 | ||||
ЦП8506/5, ЦП8506/6* |
от 0 до 1 |
от 0 до 1 |
от 0 до 173,2 |
*** от 0 до N |
от 0 до 5 от 4 до 20 | |
ЦП8506/7, ЦП8506/8* |
от 0 до 5 |
от 0 до 866 | ||||
ЦП8506/9, ЦП8506/10* |
от 0 до 1 |
(от минус 1 до плюс 1) |
(от минус 173,2 до плюс 173,2) |
от минус N *** до плюс N |
от минус 5 до плюс 5 0 - 2,5 - 5 4 - 12 - 20 | |
ЦП8506/11, ЦП8506/12* |
от 0 до 5 |
(от минус 866 до плюс 866) |
Модификация устройства |
Д |
иапазон измерений входного сигнала |
Диапазон | |||
Ток, А |
Напря жение, В |
Коэффициент мощности, cos ф (sin ф) [cos ф, sin ф] |
Мощность, Вт (вар) [Вт, вар] |
Показаний цифрового индикатора |
Изменений выходного аналогового сигнала, **** мА | |
ЦП8506/13* ЦП8506/14* |
от 0 до 1 |
(от 0 до 1) |
(от 0 до 173,2) |
*** от 0 до N |
от 0 до 5 от 4 до 20 | |
ЦП8506/15* ЦП8506/16* |
от 0 до 5 |
(от 0 до 866) | ||||
ЦП8506/17* ЦП8506/18* |
от 0 до 1 |
80-100-1201 |
от минус 1 до плюс 1 |
от минус 173,2 до плюс 173,2 |
от минус N *** до плюс N |
от минус 5 до плюс 5 0 - 2,5 - 5 4 - 12 - 20 |
ЦП8506/19* ЦП8506/20* |
от 0 до 5 |
от минус 866 до плюс 866 | ||||
ЦП8506/21* ЦП8506/22* |
от 0 до 1 |
от 0 до 1 |
от 0 до 173,2 |
*** от 0 до N |
от 0 до 5 от 4 до 20 | |
ЦП8506/23* ЦП8506/24* |
от 0 до 5 |
от 0 до 866 | ||||
ЦП8506/25*, ЦП8506/26* |
от 0 до 1 |
(от минус 1 до плюс 1) |
(от минус 173,2 до плюс 173,2) |
от минус N *** до плюс N |
от минус 5 до плюс 5 0 - 2,5 - 5 4 - 12 - 20 | |
ЦП8506/27*, ЦП8506/28* |
от 0 до 5 |
80-100-1201 |
(от минус 1 до плюс 1) |
(от минус 173,2 до плюс 173,2) |
от минус N *** до плюс N |
от минус 5 до плюс 5 0 - 2,5 - 5 4 - 12 - 20 |
ЦП8506/29* ЦП8506/301 |
от 0 до 1 |
(от 0 до 1) |
(от 0 до 173,2) |
*** от 0 до N |
от 0 до 5 от 4 до 20 | |
ЦП8506/31* ЦП8506/321 |
от 0 до 5 |
(от 0 до 866) | ||||
ЦП8506/33* ЦП8506/341 |
от 0 до 1 |
*** |
[от минус 1 до плюс 1] |
[от минус 173,2 до плюс 173,2] |
от минус N *** до плюс N |
от минус 5 до плюс 5 0 - 2,5 - 5 4 - 12 - 20 |
ЦП8506/35* ЦП8506/36* |
от 0 до 5 |
[от минус 866 до плюс 866] | ||||
ЦП8506/37* ЦП8506/38* |
от 0 до 1 |
[от 0 до 1] |
[от 0 до 173,2] |
*** от 0 до N |
от 0 до 5 от 4 до 20 | |
ЦП8506/39* ЦП8506/40* |
от 0 до 5 |
[от 0 до 866] |
- Устройства имеют интерфейс RS-485.
Лист № 7 Всего листов 10 Номинальное значение входного сигнала (напряжения, тока, коэффициента мощности, мощности), нормирующее значение показаний цифрового индикатора и выходного аналогового сигнала в зависимости от модификаций устройств соответствуют значениям, приведенным в таблице 3.
Таблица 3
Модификация устройства |
Номинальное значение входного сигнала |
Нормирующее значение | ||||
Напря жение, В |
Ток, А |
Коэффициент мощности, cos ф (sin ф) [cos ф, sin ф] |
Мощность, Вт (вар) [Вт, вар] |
показаний цифрового индикатора |
выходного аналогового сигнала, мА | |
ЦП8506/1, ЦП8506/2, ЦП8506/5, ЦП8506/6, ЦП8506/17, ЦП8506/18, ЦП8506/21, ЦП8506/22 |
1 |
1 |
173,2 | |||
ЦП8506/3, ЦП8506/4, ЦП8506/7, ЦП8506/8, ЦП8506/19, ЦП8506/20, ЦП8506/23, ЦП8506/24 |
5 |
866 | ||||
ЦП8506/9, ЦП8506/10, ЦП8506/13, ЦП8506/14, ЦП8506/25, ЦП8506/26, ЦП8506/29, ЦП8506/30 |
100 |
1 |
(1) |
173,2 |
N |
5; 20 |
ЦП8506/11, ЦП8506/12, ЦП8506/15, ЦП8506/16, ЦП8506/27, ЦП8506/28, ЦП8506/31, ЦП8506/32 |
5 |
866 | ||||
ЦП8506/33, ЦП8506/34, ЦП8506/37, ЦП8506/38 |
1 |
[1] |
[173,2] | |||
ЦП8506/35, ЦП8506/36, ЦП8506/39, ЦП8506/40 |
5 |
[866] | ||||
Примечание - числовые значения, указанные в круглых скобках мощности, а в квадратных - к активной и реактивной мощности |
относятся к реактивной |
Входное сопротивление устройств:
- для каждой последовательной цепи ( тока), Ом, не более 0,02;
- для параллельной цепи ( напряжения) для ЦП8506/1- ЦП8506/16,
ЦП8506/33 - ЦП8506/40, Ом, не менее 3-104.
Класс точности устройств 0,5
Пределы допускаемой основной приведенной погрешности устройств от нормирующего значения выходного аналогового сигнала и показаний цифрового индикатора ± 0,5 %.
Пределы допускаемых дополнительных приведенных погрешностей устройств, в процентах от нормирующего значения выходного сигнала:
при изменении температуры окружающего воздуха от (20 ± 2)°С до минус
40 и плюс 55 °С на каждые 10 °С ± 0,4 %
при воздействии относительной влажности (95 ± 3) % при температуре 35 °С ± 1,0 %
при влиянии внешнего однородного магнитного поля переменного тока с частотой входного сигнала, с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля ± 0,5 %
при изменении коэффициента мощности в диапазоне от 0 до плюс 1, от плюс 1 до 0, от 0 до минус 1, от минус 1 до 0 и при изменении коэффициента мощности в диапазоне от 0 до плюс 1, от плюс 1 до 0 ± 0,5 %
при изменении напряжения питания от номинального значения 220 В до
242 В и 187 В и от номинального значения 100 В до 110 В и 85 В или при изменении напряжения сети постоянного тока универсального питания от номинального значения 220 В до 105 В и 300 В и при изменении напряжения сети переменного тока универсального питания от номинального значения 220 В до 80 В и 260 В или при изменении напряжения сети постоянного тока
от номинального значения 48 В до 40 В и 70 В ± 0,25 %
при изменении напряжения измерительной цепи в диапазоне от 0 до 98 % и
от 102 до 120 % от значения напряжения при нормальных условиях для модификаций ЦП8506/1 - ЦП8504/16, ЦП8506/33 - ЦП8506/40 ± 0,5 %
при изменении напряжения измерительной в диапазоне от 80 до 98 % и от
102 до 120 % от значения напряжения при нормальных условиях для модификаций ЦП8506/17 - ЦП8506/32 ± 0,25 %
Время установления выходного аналогового сигнала устройств, с, не более
Мощность, потребляемая устройствами от измерительной цепи В •А, не более:
для каждой последовательной цепи
для каждой параллельной цепи устройств ЦП8506/1 - ЦП8506/16,
для каждой параллельной цепи А и С устройств ЦП8506/17 - ЦП8506/32
для параллельной цепи В устройств ЦП8506/17 - ЦП8506/32
Мощность, потребляемая устройствами от цепи питания с напряжением переменного тока 220 или 110 В, частотой 50 Гц; от универсального питания или от сети постоянного тока напряжением от 40 до 70 В, при номинальных 5,0 значениях выходных сигналов В •А, не более
Условия эксплуатации:
|
от минус 40 до плюс 55 95 % при 30 °С |
Габаритные размеры, мм, не более |
120 х 120 х 150 или 96 х 96 х 130 |
Масса, кг, не более Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее |
0,85 15 150 000 |
