Номер по Госреестру СИ: 32287-11
32287-11 Устройства измерительные
(ЦП8501)
Назначение средства измерений:
Устройства ЦП8501 применяются для контроля электрических параметров систем и установок энергообъектов. В зависимости от диапазонов измерений входных и диапазонов изменений выходных аналоговых сигналов устройства имеют 26 модификаций.
Устройства ЦП 8501/1, ЦП8501/3, ЦП8501/5 предназначены для измерения силы постоянного тока, отображения текущего значения измеряемого параметра на встроенном цифровом индикаторе (далее - отображения на цифровом индикаторе).
Устройства ЦП 8501/2, ЦП8501/4, ЦП8501/6 предназначены для измерения силы постоянного тока, отображения на цифровом индикаторе и преобразования его в сигнал интерфейса RS-485 (далее сигнал интерфейса).
Устройства ЦП 8501/7, ЦП8501/9, ЦП8501/11, ЦП8501/13 предназначены для измерения силы переменного тока, отображения на цифровом индикаторе и преобразования в выходной аналоговый сигнал постоянного тока (далее - выходной аналоговый сигнал).
Устройства ЦП 8501/8, ЦП8501/10, ЦП8501/12, ЦП8501/14 предназначены для измерения силы переменного тока, отображения на цифровом индикаторе и преобразования его в сигнал интерфейса и выходной аналоговый сигнал.
Устройства ЦП 8501/15, ЦП8501/17, ЦП8501/19, ЦП8501/21, ЦП8501/23, ЦП8501/25 предназначены для измерения напряжения переменного тока, отображения на цифровом индикаторе и преобразования его в выходной аналоговый сигнал.
Устройства ЦП 8501/16, ЦП8501/18, ЦП8501/20, ЦП8501/22, ЦП8501/24, ЦП8501/26 предназначены для измерения напряжения переменного тока, отображения на цифровом индикаторе и преобразования его в сигнал интерфейса и выходной аналоговый сигнал.
Внешний вид.
Устройства измерительные
Рисунок № 1
Внешний вид.
Устройства измерительные
Рисунок № 2
Программное обеспечение
Устройство оснащено встроенным программным обеспечением «CP8501d». Учет-
ная информация о встроенном программном обеспечении приведена в таблице 1. Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Втроенное ПО СР8501ё |
CP8501d. txt Ver XXX* |
Не ниже 306 |
0хСА0907ЕЕ ** |
CRC32 |
*- вместо символов Х приводятся цифры номера версии. ** - цифровой идентификатор для версии 408.
По характеру внутреннего построения встроенное ПО является метрологически значимым.
Уровень защиты ПО - «С» по МИ 3286-2010.
ПО хранится в энергонезависимой памяти микроконтроллера. После установки (прошивки) ПО пережигается перемычка JTAG интерфейса в микроконтроллере..
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку на крышке устройств и на эксплуатационную документацию способом, аналогичным выполнением других надписей и знаков.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений приведен в руководстве по эксплуатации 3ЭП.499.010 РЭ «Устройства измерительные ЦП8501»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам измерительным ЦП8501
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ РБ 300080696.001-2003 Устройства измерительные ЦП8501. Технические условия.
Поверка
Поверкаосуществляется в соответствии с документом «Устройство измерительное ЦП8501. Методика поверки» МП.ВТ.061-2003, согласованной РУП «Витебский ЦСМС» 17.03.2003 г.
Перечень основного оборудования для поверки:
Установка поверочная полуавтоматическая УППУ-1. Диапазон воспроизведения напряжения от 0 до 750 В. Диапазон воспроизведения силы тока от 0,01 до 10 А, диапазон частот от 40 до 1000 Гц. Пределы основной погрешность ± 0,03 %.
Калибратор программируемый П320. Диапазон воспроизведения силы тока от 0 до 100 мА. Пределы основной погрешности ± 0,015 %.
Вольтметр универсальный цифровой В7-34А. Диапазон измерения напряжения переменного тока от 0 до 1000 В. Пределы основной погрешности ± 0,8 %. Диапазон измерения напряжения постоянного тока от 0 до 1000 В. Пределы основной погрешности ± 0,017 %. Магазин сопротивлений Р33, класс точности 0,2.
Катушка сопротивления образцовая Р331, = 100 Ом, класс точности 0,01
Изготовитель
Общество с ограниченной ответственностью «Многопрофильное научно-производственное предприятие «Электроприбор» (ООО «МНПП «Электроприбор»)210001 Республика Беларусь, г. Витебск, ул. Зеньковой, д. 1
Тел./факс (10375212) 372-816
Экспертиза проведена
Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС») Москва, 119361, ул. Озерная, д. 46
Тел. (495) 437-55-77, (495) 430-57-25
Факс (495) 437-56-66, (495) 430-57-25
E-mail: 201-vm@vniims.ru
Заместитель Руководителя
Федерального агентства по техническому регулированию и метрологии
Принцип действия устройств основан на преобразовании аналоговых входных величин (силы тока или напряжения) в цифровой код. Далее вычисление требуемых величин производится в цифровой форме. Измеренное значение отображается в цифровой форме на встроенном цифровом индикаторе и передается по интерфейсу RS-485, а также преобразуется в выходной аналоговый сигнал.
Отображение измеренных величин на цифровом индикаторе производится в единицах измеряемых сигналов, поступающих непосредственно на вход устройства, или в единицах измеряемых сигналов, поступающих на вход трансформаторов тока или напряжения.
Конструктивной устройства состоят из следующих основных узлов: корпуса, крышки, платы управления и индикации, платы источника питания.
Корпус и крышка устройств выполнены из пластмассы. Крышка к корпусу крепится при помощи защелок. Устройства предназначены для установки на щитах и панелях.
Общий вид устройств приведен на рисунке 1. Схема указания мест расположения клейм - наклеек ОТК и поверителя на устройства для защиты от несанкционированного доступа приведена на рисунке 2.

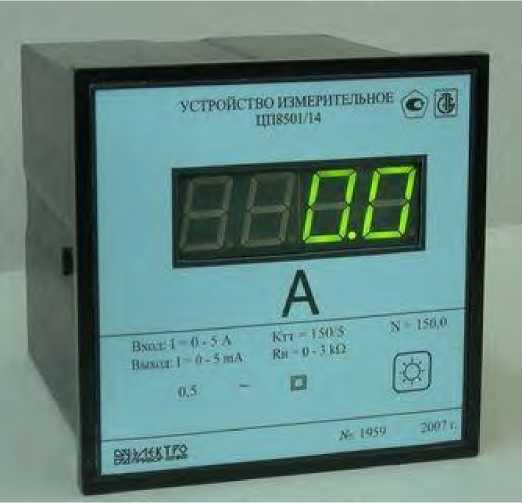

Рисунок 1 - Внешний вид устройства измерительного ЦП8501
-

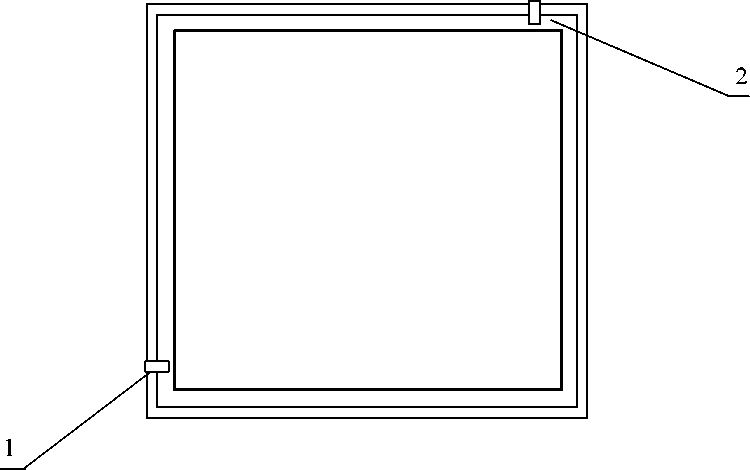

1 - место расположения клейма - наклейки ОТК,
-
2 - место расположения клейма - наклейки поверителя
Рисунок 2 Схема указания мест расположения клейм - наклеек ОТК и поверителя на устройства для защиты от несанкционированного доступа
лист № 3 всего листов 6
Характеристика входных (измеряемых) сигналов, диапазон показаний цифрового индикатора и диапазон изменений выходного аналогового сигнала в зависимости от модификации устройств соответствует значениям, приведенным в таблице 2.
Таблица 2
Модификация устройства |
Входной сигнал |
Диапазон | |||
Диапазон измерений |
Нормирующее значение, АН |
Часто та, Гц |
показаний цифрового индикатора |
изменений выходного аналогового сигнала, мА* | |
1 |
2 |
3 |
4 |
5 |
6 |
ЦП8501/1, ЦП8501/2** |
от минус 5 до плюс 5 мА |
5 мА |
постоянный ток |
от минус N*** до плюс N, мА (А, кА, В, кВ, кВт, МВат, квар, Мвар и др.) |
- |
ЦП8501/3, ЦП8501/4** |
от 0 до 5 мА |
от 0 до плюс N, мА (А, кА, В, кВ, кВт, МВат, квар, Мвар и др.), 45 - 55 Гц | |||
ЦП8501/5, ЦП8501/6** |
от 4 до 20 мА |
20 мА |
от 0 до плюс N, мА (А, кА, В, кВ, кВт, МВат, квар, Мвар и др.), 49 - 51 Гц | ||
ЦП8501/7, ЦП8501/8** |
от 0 до 0,5 А |
0,5 А |
от 45 до 55 |
от 0 до N А (кА) |
от 0 до 5; от 0 до 20 |
ЦП8501/9, ЦП8501/10** |
от 0 до 2,5 А |
2,5 А |
1 |
2 |
3 |
4 |
5 |
6 |
ЦП8501/11, ЦП8501/12** |
от 0 до 1,0 А |
1,0 А |
от 45 до 55 |
от 0 до N А (кА) |
от 0 до 5; от 0 до 20 |
ЦП8501/13, ЦП8501/14** |
от 0 до 5,0 А |
5,0 А | |||
ЦП8501/15, ЦП8501/16** |
от 0 до 125 В |
125 В |
от 45 до 55 |
от 0 до N В (кВ) |
от 0 до 5; от 0 до 20 |
ЦП8501/17, ЦП8501/18** |
от 0 до 250 В |
250 В |
от 0 до 250 В | ||
ЦП8501/19, ЦП8501/20** |
от 0 до 300 В |
300 В |
от 0 до 300 В | ||
ЦП8501/21, ЦП8501/22** |
от 0 до 400 В |
400 В |
от 0 до 400 В | ||
ЦП8501/23, ЦП8501/24** |
от 0 до 500 В |
500 В |
от 0 до 500 В | ||
ЦП8501/25, ЦП8501/26** |
от 75 до 125 В |
50 В |
от 0,6-N до 1,0-N В (кВ) |
Примечания:
* - каждая модификация устройств изготавливается с одним из диапазонов изменений выходного аналогового сигнала от 0 до 5 мА или от 4 до 20 мА, который указывается при заказе. ** - Устройства оснащены интерфейсом RS-485
- N - конечное значение измеряемого сигнала на входе измерительных преобразователей или измерительных трансформаторов, соответствующее нормирующему значению измеряемого сигнала на входе устройств.
Пределы допускаемой основной приведенной погрешности от нормирующего зна
Пределы допускаемой дополнительной приведенной погрешности от нормирующего значения входного сигнала при изменении температуры окружающего воз
духа от нормальной до минус 40 °С и плюс 50 °С на каждые 10 °С
Пределы допускаемой дополнительной приведенной погрешности от нормирующего значения входного сигнала при влиянии внешнего однородного магнитного поля постоянного или переменного тока с частотой (50 ± 5) Гц с магнитной индук-
При изменении напряжения питания:
-
- переменного тока от номинального значения 220 В до 242 В и 187 В и от
номинального значения 100 В до 110 В и 85 В ±
-
- постоянного тока от номинального значения 220 В до 300 В и 105 В ±
-
- переменного тока от номинального значения 220 В до 260 В и 85 В ±
-
- постоянного тока от номинального значения 48 В до 40 В и 70 В ±
Потребляемая мощность, В • А, не более
-
- от измерительной цепи 0,025/0,05/1,0
Напряжение питания: от источника переменного тока, напряжением от 187 до 242 В, от 85 до 110 В, от 85 до
260 В, частотой (50 ± 0,5) Гц
от источника постоянного тока, напряжением от 105 до 300 В, от 40 до 70 В
Условия эксплуатации:
от минус 40 до плюс 50
95
120х120х150
1,0
12
150 000
-
- температура окружающего воздуха, °С
-
- относительная влажность, % при температуре 35 °С Габаритные размеры, мм, не более
Масса, кг, не более
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
