Номер по Госреестру СИ: 53021-18
53021-18 Преобразователи измерительные переменного тока
(ЭП8542)
Назначение средства измерений:
Преобразователи измерительные переменного тока ЭП8542 (далее по тексту - ИП) предназначены для линейного преобразования переменного тока в унифицированный выходной сигнал постоянного тока.
Внешний вид.
Преобразователи измерительные переменного тока
Рисунок № 1
Внешний вид.
Преобразователи измерительные переменного тока
Рисунок № 2
Внешний вид.
Преобразователи измерительные переменного тока
Рисунок № 3
Внешний вид.
Преобразователи измерительные переменного тока
Рисунок № 4
Внешний вид.
Преобразователи измерительные переменного тока
Рисунок № 5
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку ИП методом офсетной печати и на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным напряжения переменного тока ЭП8542
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
ТУ РБ 14401895.034-98 «Преобразователи измерительные переменного тока ЭП8542 и напряжения переменного тока ЭП8543. Технические условия».
Поверка
Поверкаосуществляется по документу МП.ВТ.150-2006 «Преобразователи измерительные переменного тока ЭП8542 и напряжения переменного тока ЭП8543. Методика поверки», согласованным РУП «Витебский ЦСМС» 16.05.2006 г.
Основные средства поверки:
установка поверочная переносная УПП8531М (регистрационный номер в Федеральном информационном фонде 35361-12);
вольтметр универсальный цифровой В7-34А (регистрационный номер в Федеральном информационном фонде 7982-80);
магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном фонде 1321-60);
катушка сопротивления образцовая Р331 на 100 Ом (регистрационный номер в Федеральном информационном фонде 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки для ИП в корпусе с габаритными размерами 110x120x70 мм или 110x120x81 мм наносится в виде оттиска поверительного клейма на мастику, уложенную в углубление корпуса над одним из винтов, крепящих крышку корпуса к основанию ИП, и в виде оттиска в паспорт или в свидетельство о поверке.
Знак поверки для ИП в корпусе с габаритными размерами 60x85x75 мм наносится в виде клейма-наклейки, над защелкой крепления крышки к корпусу, и в виде оттиска в паспорт или в свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Многопрофильное научнопроизводственное предприятие «Электроприбор»
(ООО «МНПП «Электроприбор»), Республика Беларусь
Адрес: 210001, Республика Беларусь, г. Витебск, ул. Зеньковой, д. 1
Телефон / факс: 10 375 (212) 67-28-16
E-mail: е1ес1горйЬог@,mail.ru
Web-сайт: www.e1eсtгopгiЬoг.соm
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: 8 (495) 437-55-77
Факс: 8 (495) 437-56-66
E-mail: office@vniims.ru
По способу преобразования входного сигнала ИП относятся к преобразователям выпрямительного типа. Выходной сигнал прямо пропорционален среднему значению входного сигнала. Информацию несет среднее значение выходного сигнала.
Функция преобразования
I = I • К1вых вх
где 1вых - выходной аналоговый сигнал, соответствующий проверяемой точки, мА;
1вх - значение измеряемого входного сигнала для проверяемой точки, А;
К1 - коэффициент преобразования.
ИП имеют четыре модификации (см. таблицу 1).
ИП конструктивно состоит из следующих узлов: основания с клеммной колодкой, крышки корпуса, крышки клеммной колодки, печатной платы с элементами схемы, трансформатора, установленного в основании.
Основание с клеммными колодками, крышка корпуса, крышка клеммной колодки выполнены из изоляционного материала. В клеммной колодке размещены зажимы для подключения внешних цепей.
ИП могут применяться для контроля электрических параметров систем и установок, энергообъектов различных отраслей промышленности.

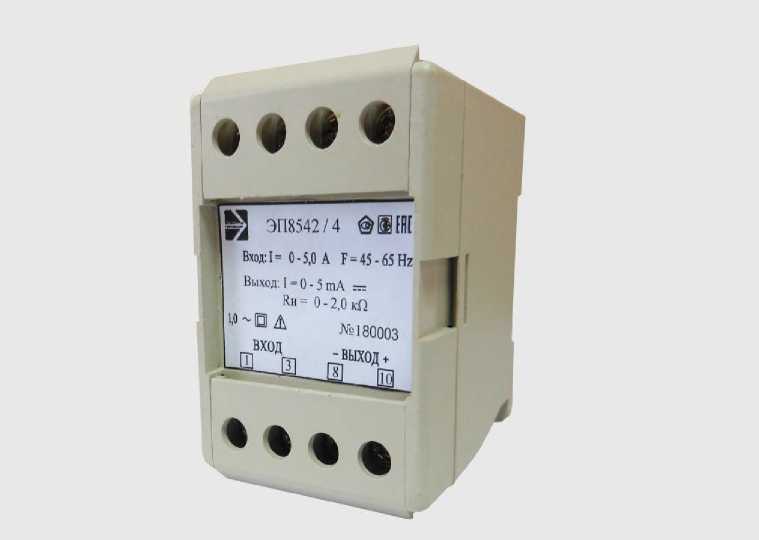

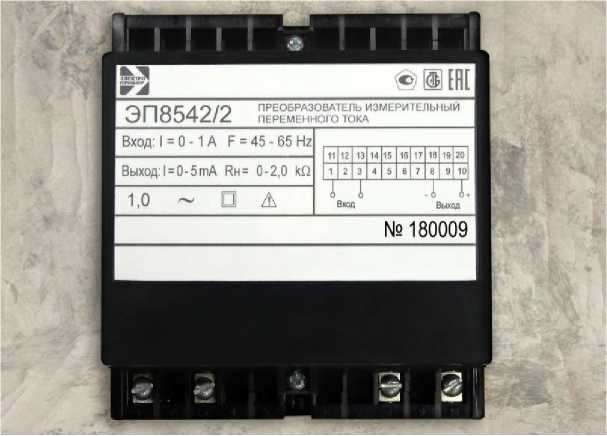

Фотография общего вида ИП приведена на рисунке 1 и 2.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска знака поверки средств измерений (далее - Знак поверки) на ИП приведены на рисунках 3 и 4.
Рисунок 1 - Общий вид ИП в корпусе с габаритными размерами 110 х 120x70 мм (при креплении на винты) или 110x120x81 мм (при креплении на DIN - рейку)
Рисунок 2 - Общий вид ИП в корпусе с габаритными размерами 60*85*75 мм
-
1 - винты, крепящие крышку корпуса к основанию;
-
2 - место для нанесения оттиска клейма ОТК;
-
3 - место для нанесения оттиска клейма Знака поверки.

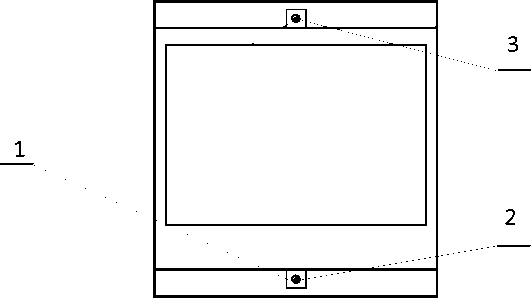

Рисунок 3 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки на ИП в корпусе с габаритными размерами 110*120*70 мм или 110*120*81 мм ИП (вид сверху)

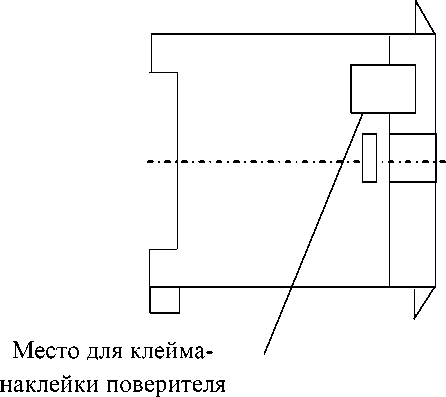

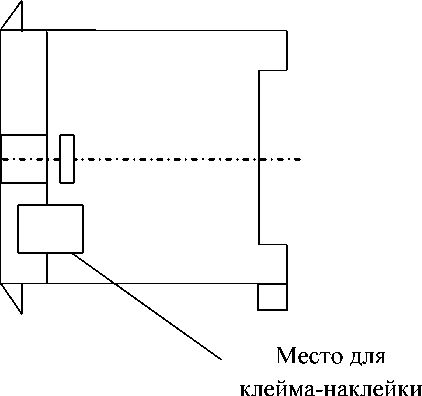

Рисунок 4 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки на ИП в корпусе с габаритными размерами 60*85*75 мм (вид сбоку)
Таблица 4
Наименование |
Обозначение |
Количество |
Преобразователи измерительные переменного тока ЭП8542 (одна из модификаций) |
3ЭП.499.701 |
1 |
Руководство по эксплуатации |
3ЭП.499.701 РЭ |
1* |
Методика поверки |
МП.ВТ.150-2006 |
1* |
Паспорт |
3ЭП.499.701 ПС |
1 |
Коробка упаковочная |
- |
1 |
* количество экземпляров руководства |
по эксплуатации и методики поверки должно | |
оговариваться при заказе. |
приведены в таблицах 1-3.
Таблица 3 - диапазоны измерения входного сигнала, диапазоны изменения выходного сигнала
Тип и модификация ИП |
Диапазон измерений входного сигнала, А |
Диапазон изменений выходного сигнала, мА (по заказу) |
Нормирующее значение выходного сигнала, мА |
ЭП8542/1 |
от 0 до 0,5 |
от 0 до 5 или от 0 до 20 |
5 или 20 |
ЭП8542/2 |
от 0 до 1,0 | ||
ЭП8542/3 |
от 0 до 2,5 | ||
ЭП8542/4 |
от 0 до 5,0 |
Таблица 2 - метрологические характеристики
Наименование характеристики |
Значение |
Класс точности по ГОСТ 24855-81 |
1,0 |
Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала, % |
±1,0 |
Диапазон изменения сопротивления нагрузки, кОм:
|
от 0 до 2 от 0 до 0,5 |
Диапазон рабочих температур, °С |
от -40 до +55 |
Пределы допускаемой дополнительной погрешности в рабочем диапазоне температур на каждые 10°С, % |
±0,5 |
Пределы допускаемой дополнительной погрешности при относительной влажности до 95 % при +35 °С, % |
±1,0 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной погрешности, вызванной влиянием внешнего однородного постоянного магнитного поля, с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении магнитного поля , % |
±0,5 |
Пределы допускаемой дополнительной погрешности при отклонении формы кривой тока входного сигнала под влиянием 2-й, 3-й, 4-й, 5-й гармоники до 5% от первой гармоники, % |
±2,0 |
Пульсация выходного сигнала при максимальном значении входного сигнала и максимальной нагрузке, мВ, не более |
60 |
Таблица 3 - технические характеристики
Наименование характеристики |
Значение |
Время установления рабочего режима, мин., не более |
5 |
Время установления выходного сигнала, с, не более |
0,5 |
Потребляемая мощность, В-А, не более |
1,0 |
Габаритные размеры (ширинахдлинахглубина), мм, не более |
60x85x75 |
при креплении на DIN-рейку, мм, не более |
110x120x70 |
110x120x81 | |
Масса, кг, не более |
0,6 |
Средняя наработка на отказ, ч, не менее |
50000 |
Средний срок службы, лет, не менее |
10 |
