Номер по Госреестру СИ: 51556-12
51556-12 Преобразователи измерительные напряжения постоянного тока
(ЭП8557)
Назначение средства измерений:
Преобразователи измерительные напряжения постоянного тока ЭП8557 (далее по тексту - преобразователи) предназначены для линейного преобразования одного входного сигнала напряжения постоянного тока в один или два унифицированных выходных сигнала постоянного тока и обеспечивают гальваническое разделение цепей (входной и выходных цепей, выходных цепей между собой, всех цепей с цепью питания).
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
ЭП8557
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| филиал ПАО "ОГК-2" - Серовская ГРЭС | Юридические лица | 5 | 5 | 1,00 |
| ПАО "Т ПЛЮС" | Юридические лица | 2 | 2 | 1,00 |
| ПЕНЗА МОРДОВСКИЙ Т ПЛЮС ПАО | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 33c8a783-501d-d241-ec43-2f6d9d8d4904 | 51556-12 | 2020-05-07 | — | актуальная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Дата публикации - 07.05.2020
Срок свидетельства - 22.10.2017
Номер записи -
ID в реестре СИ - 363589
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
ЭП8557, нет данных, ЭП8557/1, ЭП8557/7
Изготовитель - ООО "МНПП "Электроприбор"
Страна - БЕЛАРУСЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Кол-во поверок - 28
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 8
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 62640 дн.
№1921 от 2017.09.12 Об утверждении типов средств измерений
№2966 от 2019.12.10 Об утверждении типов средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32285-06 01.09.2011 |
Устройства измерительные, ЦП8512 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
|
32285-12 20.06.2017 |
Устройства измерительные, ЦП8512 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
4 года |
|
32285-17 28.02.2022 |
Устройства измерительные, ЦП8512 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
2 года |
|
32286-06 01.09.2011 |
Устройства измерительные, ЦП8506 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
|
32286-10 01.04.2015 |
Устройства измерительные, ЦП8506 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
32286-15 27.05.2020 |
Устройства измерительные, ЦП8506 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
|
32287-06 01.09.2011 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
|
32287-11 06.09.2016 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
32287-16 23.12.2020 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
|
35361-07 01.08.2012 |
Установки поверочные переносные, УПП8531М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
|
35361-12 02.10.2019 |
Установки поверочные переносные, УПП8531М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
35361-12 11.09.2017 |
Установки поверочные переносные, УПП8531М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
36905-08 01.02.2013 |
Преобразователи измерительные мощности, ЭП8530М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
36905-12 26.12.2017 |
Преобразователи измерительные мощности, ЭП8530М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
36905-17 30.08.2021 |
Преобразователи измерительные мощности, ЭП8530М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
37458-08 01.05.2013 |
Вольтметры переменного тока, ЦВ8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
37458-08 14.05.2018 |
Вольтметры переменного тока, ЦВ8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
37458-17 28.02.2022 |
Вольтметры, ЦВ8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
37459-08 01.05.2013 |
Амперметры переменного тока, ЦА8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
37459-08 14.05.2018 |
Амперметры переменного тока, ЦА8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
37459-17 28.02.2022 |
Амперметры, ЦА8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
37460-08 14.05.2018 |
Ваттметры цифровые, ЦЛ8516 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
37460-08 01.05.2013 |
Ваттметры цифровые, ЦЛ8516 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
40953-09 02.07.2019 |
Преобразователи измерительные переменного тока и напряжения переменного тока, ЭП8527 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
40996-09 02.07.2019 |
Преобразователи измерительные переменного тока, ЭП8554 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
40997-09 02.07.2019 |
Преобразователи измерительные напряжения переменного тока, ЭП8555 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
43940-10 01.04.2015 |
Преобразователи измерительные цифровые, ЦП8507 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
4 года |
|
43940-15 30.06.2021 |
Преобразователи измерительные цифровые, ЦП8507 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
|
46803-11 |
Вольтметры дифференциальные, ЦВ8535 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
50425-12 09.07.2017 |
Комплексы измерительные, ЦВ8535 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
50425-17 30.05.2022 |
Комплексы измерительные, ЦВ8535 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
51556-12 22.10.2017 |
Преобразователи измерительные напряжения постоянного тока, ЭП8557 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
51556-17 29.05.2019 |
Преобразователи измерительные напряжения постоянного тока, ЭП8557 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
51557-12 22.10.2017 |
Преобразователи измерительные постоянного тока, ЭП8556 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
51557-17 29.05.2019 |
Преобразователи измерительные постоянного тока, ЭП8556 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
53021-13 15.03.2018 |
Преобразователи измерительные переменного тока, ЭП8542 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
53022-13 15.03.2018 |
Преобразователи измерительные напряжения переменного тока, ЭП8543 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
58909-14 31.10.2019 |
Преобразователи измерительные частоты переменного тока, ЭП8528 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
53022-18 01.03.2023 |
Преобразователи измерительные напряжения переменного тока, ЭП8543 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
53021-18 01.03.2023 |
Преобразователи измерительные переменного тока, ЭП8542 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
40953-19 31.07.2023 |
Преобразователи измерительные переменного тока и напряжения переменного тока, ЭП8527 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
2 года |
|
40996-19 29.10.2021 |
Преобразователи измерительные переменного тока, ЭП8554 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
40997-19 29.10.2021 |
Преобразователи измерительные напряжения переменного тока, ЭП8555 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
58909-19 27.02.2024 |
Преобразователи измерительные частоты переменного тока, ЭП8528 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
51557-19 26.03.2024 |
Преобразователи измерительные постоянного тока, ЭП8556 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
51556-19 26.03.2024 |
Преобразователи измерительные напряжения постоянного тока, ЭП8557 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
82806-21 25.08.2026 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
40997-21 15.04.2026 |
Преобразователи измерительные напряжения переменного тока, ЭП8555 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
87135-22 31.05.2027 |
Приборы цифровые многофункциональные, ЦМ ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
50425-24 14.02.2029 |
Комплексы измерительные, ЦВ8535 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Пензенский ЦСМ» (RA.RU.311246) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 5 | 3 | 0 | 5 | 0 | 5 | 0 | 5 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пензенский ЦСМ Пензенская область |
919 | 1440 |
|
ФБУ УРАЛТЕСТ Свердловская область |
2896 | 1440 |
|
ФБУ Тюменский ЦСМ Тюменская область |
506 | 1440 |
Преобразователи оснащены встроенным программным обеспечением (ВПО) - ЕР8557, идентификационные данные которого приведены в таблице 1.
Таблица 1. Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер программного обеспечения) |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
|
Встроенное программное обеспечение (ВПО) преобразователей измерительных напряжения постоянного тока ЭП8557 |
ЕР8557д\| |
300 |
DB0B2853 |
CRC32 |
ВПО является метрологически значимым и метрологические характеристики преобразователей определены с его учетом.
ВПО хранится в энергонезависимой памяти микроконтроллера преобразователя. После установки (прошивки) ВПО пережигается перемычка JTAG интерфейса в микроконтроллере.
Уровень защиты ВПО от непреднамеренных и преднамеренных изменений - «С» по МИ 3286-2010.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа наносится на табличку на корпусе преобразователя в верхнем правом углу и на эксплуатационную документацию способом, аналогичным с выполнением других надписей и знаков.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений приведён в руководстве по эксплуатации 3ЭП.499.877 РЭ «Преобразователи измерительные постоянного тока ЭП8556 и напряжения постоянного тока ЭП8557. Руководство по эксплуатации».
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия»;
ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощ
ности, частоты, сопротивления аналоговые. Общие технические условия»;
ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных
приборов и лабораторного оборудования. Общие требования»;
ТУ РБ 300080696.056-2000 «Преобразователи измерительные постоянного тока
ЭП8556 и напряжения постоянного тока ЭП8557. Технические условия ».
осуществляется в соответствии с документом МП.ВТ.140-2006 «Преобразователи измерительные постоянного тока ЭП8556 и напряжения постоянного тока ЭП8557. Методика поверки», согласованной РУП «Витебский ЦСМС» 14.02.2006 г.
В перечень основного оборудования включены:
- калибратор программируемый П320, диапазоны воспроизводимых напряжений и токов: от 0 до 100 мВ; от 0 до 1 В; от 0 до 10 В; от 0 до 100 В; от 0 до 1000 В; от 0 до 10 мА; от 0 до 100 мА; основная погрешность не более ±0,025% верхнего значения диапазона.
- вольтметр В7-34А, диапазоны измерений напряжения постоянного тока: от 0 до 100 мВ; от 0 до 1 В; от 0 до 10 В. Пределы допускаемой основной погрешности ±(0,0015+0,002(Uk/Ux-1)) %, Uk-значение диапазона, Ux-измеренное значение;
- магазин сопротивлений Р33, диапазон сопротивлений от 0,1 до 99999,9 Ом, класс точности 0,2;
- катушка сопротивления образцовая Р331, Rном = 100 Ом, класс точности 0,01.
Принцип действия преобразователей основан на преобразовании аналогового входного сигнала напряжения постоянного тока в цифровой код. Далее вычисление требуемой величины производится в цифровой форме. Измеренное значение преобразуется в аналоговый выходной сигнал.
В зависимости от диапазонов входных и выходных сигналов, диапазонов изменений сопротивления нагрузки, значений времени установления выходного сигнала, количества выходов преобразователи имеют 12 модификаций.
Преобразователи конструктивно состоят из следующих основных узлов: основания с двумя клеммными колодками, крышки корпуса, двух крышек клеммных колодок, двух или трех печатных плат (в зависимости от модификации преобразователя) с элементами схемы и трансформатора питания.
Основание с клеммными колодками, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала. В клеммных колодках размещены зажимы для подключения внешних цепей.
На рисунке 1 представлен внешний вид преобразователя измерительного напряжения постоянного тока ЭП8557.
На рисунке 2 указаны схема пломбировки от несанкционированного доступа и места для нанесения клейм.

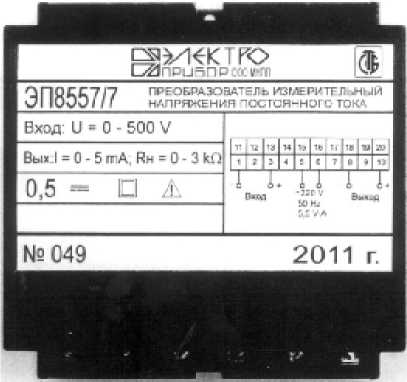

Рисунок 1 - Внешний вид преобразователя измерительного напряжения постоянного тока
ЭП8557
1 - винты, крепящие крышку корпуса к основанию;
2 - место для нанесения оттиска клейма ОТК;
3 - место для нанесения оттиска поверительного клейма.

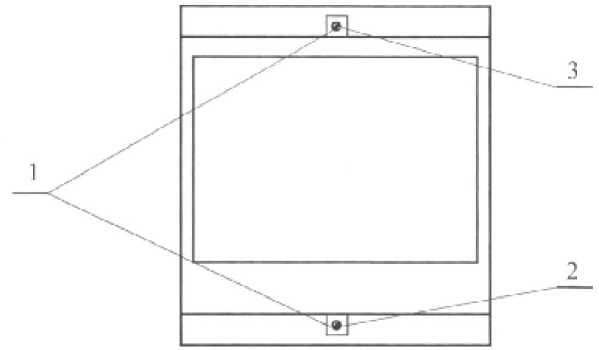

Рисунок 2 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска поверительного клейма на преобразователи измерительные напряжения постоянного тока ЭП8557
Комплект поставки преобразователей приведен в таблице 3. Таблица 3
|
Обозначение |
Наименование |
Количество |
|
3ЭП.499.877 |
Преобразователь измерительный напряжения постоянного тока ЭП8557 |
1 |
|
3ЭП.499.877 РЭ |
Руководство по эксплуатации |
1* |
|
МП.ВТ.140-2006 |
Методика поверки |
1* |
|
3ЭП.499.877-02 ПС |
Паспорт |
1 |
|
8ЭП.832.781 |
Коробка картонная упаковочная |
1 |
|
* Для партии преобразователей, предназначенных одному потребителю, количество экземпля- | ||
|
ров руководства по эксплуатации и методики поверки должно оговариваться при заказе. | ||
Класс точности преобразователей 0,5
Пределы допускаемой основной приведенной погрешности, в процентах от нормирующего значения выходного сигнала: ±0,5
Пределы допускаемых дополнительных приведенных погрешностей в процентах от нормирующего значения выходного сигнала:
а) при изменении температуры окружающего воздуха
Таблица 2
|
Модификация преобразователя |
Диапазон измерений входного сигнала, В |
Выходной сигнал |
Диапазон изменений сопротивления нагрузки, кОм |
Количество входов |
Количество выходов | |
|
диапазон изменений, мА |
нормирующее значение, мА | |||||
|
ЭП8557/1, 7 |
0-1 0-5 0-10 0-60 0-100 0-150 0-250 0-500 0-1000 |
0-5 |
5 |
0-3 |
1 |
1 |
|
ЭП8557/2, 8 |
4-20 |
20 |
0-0,5 |
1 |
1 | |
|
ЭП8557/3, 9 |
0-5 |
5 |
0-3 |
1 |
2 | |
|
ЭП8557/4, 10 |
4-20 |
20 |
0-0,5 |
1 |
2 | |
|
ЭП8557/5, 11 |
-1-0-+1 -5-0-+5 -10-0-+10 -60-0-+60 -100-0-+100 -150-0-+150 -250-0-+250 -500-0-+500 -1000-0-+1000 |
-5-0-+5 |
5 |
0-3 |
1 |
1 |
|
ЭП8557/6, 12 |
-5-0-+5 |
5 |
0-3 |
1 |
2 | |
Примечания
1) Время установления выходного сигнала преобразователей ЭП8557/1-6 - 0,5 с; преобразователей ЭП8557/7-12 - 0,005 с;
2) Каждая модификация преобразователя изготавливается на один из диапазонов измерений входного сигнала (графа 2), который указывается при заказе.
от (20±2) °С до минус 30 °С и плюс 50 °С на каждые 10 °С
б) при воздействии относительной влажности (95±3) %
в) при воздействии внешнего однородного магнитного поля
постоянного тока с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении магнитного поля
г) при изменении напряжения питания от номинального
д) при воздействии переменной составляющей входного
сигнала амплитудой до 15% конечного значения диапазона измерений входного сигнала частотой 50-400 Гц
Питание преобразователей осуществляется от сети
переменного тока напряжением ( ) В, частотой (50 ±2) Гц
5,5
0,3
Потребляемая мощность от цепи питания, В • А, не более
Потребляемая мощность от измерительной цепи, В •А, не более Рабочие условия применения: -температура окружающего воздуха -относительная влажность Габаритные размеры, мм, не более Масса, кг, не более Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее Степень защиты от поражения электрическим током по ГОСТ 12.2.091-2002
от минус 30 °С до плюс 50 °С до 95 % при 35 ° С
110x120x125
1,0
10
50000
оборудование класса II
