Номер по Госреестру СИ: 58909-19
58909-19 Преобразователи измерительные частоты переменного тока
(ЭП8528)
Назначение средства измерений:
Преобразователи измерительные частоты переменного тока ЭП8528 (далее по тексту - ЭП8528) предназначены для линейного преобразования частоты переменного тока в унифицированный выходной сигнал постоянного тока.
Внешний вид.
Преобразователи измерительные частоты переменного тока
Рисунок № 1
Внешний вид.
Преобразователи измерительные частоты переменного тока
Рисунок № 2
Программное обеспечение
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
EP8528 |
Номер версии (идентификационный номер) ПО |
300 |
Цифровой идентификатор ПО |
4В25ВЕ6Е |
Другие идентификационные данные |
CRC32 |
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Поверка
Поверкаосуществляется по документу МП.ВТ.137-2005 «Преобразователи измерительные частоты переменного тока ЭП8528. Методика поверки», согласованному РУП «Витебский ЦСМС» 12.01.2005 г.
Основные средства поверки:
установка поверочная универсальная УППУ-МЭ 3.1 (регистрационный номер в Федеральном информационном фонде 29123-05);
компаратор напряжений Р3003 (регистрационный номер в Федеральном
информационном фонде 7476-91);
катушка сопротивления образцовая Р331 (регистрационный номер в Федеральном информационном фонде 1162-58);
магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном фонде 1321-60).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ЭП8528 с требуемой точностью.
Знак поверки наносится на паспорт и на корпус ЭП8528 в соответствии с рисунком 2.
Изготовитель
ООО «Многопрофильное научно-производственное предприятие «Электроприбор» (ООО «МНПП «Электроприбор »), Республика Беларусь
Адрес: 210001, Республика Беларусь, г. Витебск, ул. Зеньковой, д.1 Телефон/факс (10375212) 37-28-16
Web-сайт: www.electropribor.com
Е-mail: electropribor@mail.ru
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: 8 (495) 437-55-77
Факс: 8 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия ЭП8528 основан на преобразовании входного сигнала частоты переменного тока в выходной аналоговый сигнал.
По способу преобразования входного сигнала ЭП8528 относятся к времяимпульсному типу. Выходной сигнал прямо пропорционален среднему значению частоты входного сигнала. Информацию несет среднее значение выходного сигнала.
По способу преобразования входного сигнала ИП относятся к времяимпульсному типу. Выходной сигнал прямо пропорционален среднему значению частоты входного сигнала. Информацию несет среднее значение выходного сигнала.
Функция преобразования ИП имеет следующий вид:
Iвых = (Fex - Fh ) • К + I н
где 1вых - выходной аналоговый сигнал, мА;
Fex - значение измеряемой частоты для проверяемой точки, Гц;
Fh — нижнее значение диапазона измеряемой частоты, Г ц;
1н — нижнее значение диапазона изменений выходного аналогового сигнала,
тА;
К - коэффициент преобразования, который определяют по формуле
K=
I в — I н Fb — Fh
(1)
где Fe — верхнее значение диапазона измерений частоты, Гц;
Ie — верхнее значение диапазона изменений выходного аналогового сигнала, тВ.
ЭП8528 конструктивно состоят из следующих узлов: корпуса, крышки корпуса, крышки клеммной колодки, зажимов подключения внешних цепей, печатной платы с элементами схемы.
ЭП8528 выпускается в следующих модификациях ЭП8528/1, ЭП8528/2, ЭП8528/3, ЭП8528/4, ЭП8528/5, ЭП8528/6, ЭП8528/7, ЭП8528/8, ЭП8528/9, ЭП8528/10, ЭП8528/11, ЭП8528/12, ЭП8528/13, ЭП8528/14, приведенных в таблице 2, которые отличаются параметрами входного и выходного сигналов.

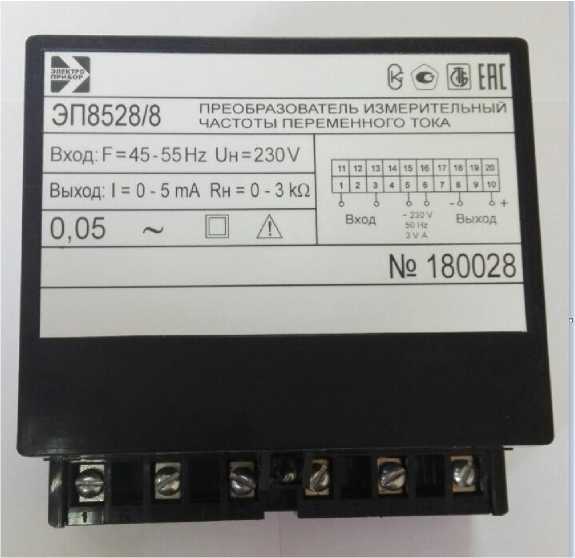

Общий вид средства измерений представлен на рисунке 1.

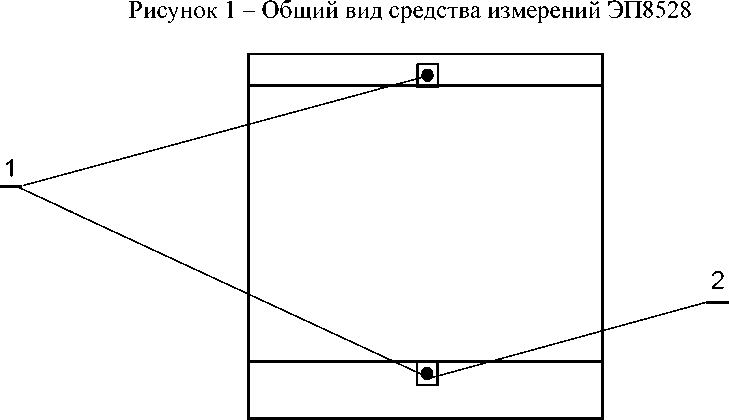

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2 .
-
1 - винты, крепящие крышку корпуса к основанию;
-
2 - место для нанесения знака поверки.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки на ЭП8528
Комплектность ИП приведена в таблице 5.
Таблица 5 - Комплектность
Наименование |
Обозначение |
Количество |
Преобразователь измерительный частоты переменного тока ЭП8528 |
ЗЭП.499.876 |
1 |
Паспорт |
ЗЭП.499.876 ПС |
1 |
Руководство по эксплуатации |
3ЭП.499.876 РЭ |
Количество по заказу |
Методика поверки |
МП.ВТ.137-2005 |
Количество по заказу |
Диапазон измерения входного сигнала, диапазон изменения выходного сигнала, нормирующее значение выходного сигнала, диапазон изменения сопротивления нагрузки, в зависимости от модификации ЭП8528 указаны в таблице 2.
Таблица 2 - Диапазоны измерений входного сигнала и диапазон изменения выходного аналогового сигнала
Модификация ИП |
Входной сигнал |
Диапазон изменений выходного сигнала, мА |
Диапазон изменений сопротивления нагрузки, кОм | ||
номинальное значение напряжения, В |
диапазон измерений частоты, Гц |
номинальное значение частоты, Гц | |||
ЭП8528/1 ЭП8528/8 |
100 или 230 |
от 45 до 55 |
50 |
от 0 до 5 |
от 0 до 3,0 |
ЭП8528/2 ЭП8528/9 |
от 48 до 52 |
от 0 до 5 |
от 0 до 3,0 | ||
ЭП8528/3 ЭП8528/10 |
от 49 до 51 |
от 0 до 5 |
от 0 до 3,0 | ||
ЭП8528/4 ЭП8528/11 |
от 45 до 55 |
от 4 до 20 |
от 0 до 0,5 | ||
ЭП8528/5 ЭП8528/12 |
от 48 до 52 |
от 4 до 20 |
от 0 до 0,5 | ||
ЭП8528/6 ЭП8528/13 |
от 49 до 51 |
от 4 до 20 |
от 0 до 0,5 | ||
ЭП8528/7 ЭП8528/14 |
от 47 до 52 |
от 0 до 5 |
от 0 до 3,0 | ||
Примечание
|
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение | |
Класс точности ЭП8528 |
0,05 | |
Пределы допускаемой основной приведенной погрешности ЭП8528 от нормирующего значения, равного номинальному значению частоты входного |
±0,05 | |
сигнала, % | ||
Пределы допускаемых дополнительных приведенных погрешностей, вызванных изменением влияющих факторов от нормальных значений, до любых значений в пределах рабочих условий применения, в процентах от нормирующего значения выходного аналогового сигнала, % |
а) при изменении температуры окружающего воздуха от (20 ± 2) °С до -40 °С и +55 °С на каждые 10 °С |
±0,05 |
б) при воздействии относительной влажности (95 ± 3) % при температуре + 35 ° С |
±0,1 | |
в) при изменении напряжения питания от номинального значения до минимального и максимального, для любого из вариантов питания (см. табл. 4) |
±0,025 |
Продолжение таблицы 3
Наименование характеристики |
Значение | |
г) при влиянии внешнего однородного магнитного поля переменного тока с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля |
± 0,1 | |
Время установления рабочего режима, ч, не более |
0,5 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: а) от сети переменного тока | |
- напряжение переменного тока, В |
от 207 до 263 |
- частота переменного тока, Гц |
от 49,5 до 50,5 |
б) от универсального источника питания | |
- напряжение переменного тока, В |
от 80 до 265 |
- частота переменного тока, Гц |
от 49,5 до 50,5 |
- напряжение постоянного тока, В |
от 105 до 300 |
в) от сети постоянного тока | |
- напряжение постоянного тока, В |
от 37 до 72; от 19 до 36; от 10 до 18; от 4,8 до 5,6 |
Потребляемая мощность от измерительной цепи, В •А, не более: | |
- для ЭП8528/1- ЭП8528/7 |
3,0 |
- для ЭП8528/8- ЭП8528/14 |
1,0 |
Потребляемая мощность от цепи питания (для ЭП8528/8 - ЭП8528/14), не более: | |
- при питании от сети переменного тока ( ~ 230 В, 50 Гц), В^А |
3,0 |
- при питании от сети переменного (для универс. питания), В^А |
3,0 |
- при питании от сети постоянного тока (для универс. питания), Вт |
3,0 |
- при питании от сети постоянного тока | |
(для всех вариантов питания), Вт |
3,0 |
Габаритные размеры, мм, не более | |
- высота |
110 |
- ширина |
120 |
- длина |
70 |
Габаритные размеры при креплении на DIN-рейку 35 мм, мм, не более | |
- высота |
110 |
- ширина |
120 |
- длина |
81 |
Продолжение таблицы 4
Наименование характеристики |
Значение |
Масса, кг, не более |
0,8 |
Условия эксплуатации:
|
от -40 до + 55 95 от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
15 |
Гарантийный срок эксплуатации, лет, не менее |
18 |
Средняя наработка на отказ, ч, не менее |
50000 |
