Номер по Госреестру СИ: 43940-15
43940-15 Преобразователи измерительные цифровые
(ЦП8507)
Назначение средства измерений:
Преобразователи измерительные цифровые ЦП8507 (далее - ЦП), предназначены для измерения параметров действующих значений фазных токов, фазных и линейных напряжений, активной, реактивной, полной мощности, частоты, а так же вычисления коэффициента мощности, средних арифметических значений токов и напряжений трехпроводных и четырехпроводных трехфазных сетей переменного тока частотой 50 Гц, преобразования их в цифровой код и передачи информации по интерфейсу RS-485.
Внешний вид.
Преобразователи измерительные цифровые
Рисунок № 1
Внешний вид.
Преобразователи измерительные цифровые
Рисунок № 2
Внешний вид.
Преобразователи измерительные цифровые
Рисунок № 3
Программное обеспечение
ЦП оснащены встроенным программным обеспечением (ПО), которое записывается в память управляющего микроконтроллера на этапе производства и в процессе эксплуатации ЦП изменению не подлежит. ПО хранится в энергозависимой памяти микроконтроллера. После установки ПО пережигается перемычка JTAG интерфейса в микроконтроллере. Конструкция ЦП исключает возможность несанкционированного влияния на ПО и измерительную информацию.
По характеру внутреннего построения встроенное ПО является метрологически значимым. Метрологические характеристики нормированы с учетом влияния на них ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» (в соответствии с Р 50.2.077-2014).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
СР8507. out |
Номер версии (идентификационный номер) ПО |
Не ниже 238 |
Цифровой идентификатор ПО |
3DEFC4BD3808B617F7E793282620C073 |
Другие идентификационные данные, если имеются |
Алгоритм вычисления md 5 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку ЦП и на эксплуатационную документацию способом, аналогичным с выполнением других надписей и знаков.
Лист № 8 Всего листов 9Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений приведены в документе ЗЭП.499.070 РЭ «Преобразователи измерительные цифровые ЦП8507. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным цифровым ЦП8507ГОСТ 22261-94 «Средства измерений электрических и магнитных величин.
Общие технические условия».
ТУ BY 300080696.070-2009 Преобразователи измерительные цифровые ЦП8507. Технические условия.
Лист № 9 Всего листов 9
Поверка
Поверкаосуществляется в соответствии с документом МРБ МП.1962-2009 «Преобразователи измерительные цифровые ЦП8507. Методика поверки», утвержденным РУП «Витебский ЦСМС» 14.10.2009 г.
Основные средства поверки:
-
1) установка поверочная универсальная УППУ-МЭ 3.1. Основная погрешность: при измерении активной и полной мощности ±0,05 %, при измерении тока и напряжения ±0,02 %; при измерении реактивной мощности ±0,1 %; при измерении коэффициента мощности ±0,005 %; при измерении частоты ±0,003 Гц;
-
2) вольтметр универсальный цифровой В7-34. Диапазон измерений переменного тока от 0 до 1000 В, основная погрешность ±1,0 %; диапазон измерений напряжения постоянного тока от 0 до 1000 В, основная погрешность ±0,017 %;
-
3) катушка сопротивления образцовая Р331. RH0M = 100 Ом, кл. т. 0,01;
-
4) катушка сопротивления образцовая Р331. RHC1M = 10 Ом, кл. т. 0,01;
-
5) магазин сопротивлений Р33. кл. т. 0,2/2- 10-6;
-
6) компаратор напряжений Р3003. кл. т. 0,0005;
-
7) источников токов и напряжений ИТН-1. Диапазоны выходных напряжений постоянного тока от 10 мВ до 1 000 В, переменного тока от 0,7 мВ до 700 В. Диапазоны выходных токов переменного и постоянного от 5 мк.
Изготовитель
ЦП могут применяться для контроля параметров электрических систем и установок энергообъектов различных отраслей промышленности, и предназначены для установки на щитах и панелях.
Принцип действия ЦП основан на преобразовании аналоговых входных сигналов в цифровой код. Далее вычисление требуемых величин производится в цифровой форме.
ЦП включаются в измерительную цепь непосредственно или через измерительные трансформаторы тока и напряжения.
ЦП изготавливаются в 12 модификациях.
Модификации ЦП8507/1 - ЦП8507/6 изготавливаются для четырехпроводных и трехпроводных трехфазных сетей переменного тока частотой 50 Гц, модификации ЦП8507/7 - ЦП8507/12 изготавливаются для трехпроводных трехфазных сетей переменного тока частотой 50 Гц.
Модификации ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8 дополнительно предназначены для отображения любых трех измеренных параметров (в зависимости от заказа) на трех встроенных цифровых табло (далее - цифровое табло) и преобразования их в соответствующие три унифицированных выходных аналоговых сигнала постоянного тока (далее - выходные аналоговые сигналы).
Отображение измеренных величин на цифровых табло осуществляется в единицах измеряемой величины, поступающей непосредственно на вход ЦП, или в единицах измеряемой величины, поступающей на вход трансформаторов тока и напряжения с учетом коэффициентов трансформации, в амперах, килоамперах, вольтах, киловольтах, ваттах, киловаттах, мегаваттах, варах, киловарах, мегаварах, вольтамперах, киловольтампе-рах, мегавольтамперах, герцах в зависимости от заказа.
ЦП изготавливаются с двумя гальваническими развязанными каналами интерфейса RS-485. Канал интерфейса RS-485_1 служит для передачи информации в цифровом коде на контроллер верхнего уровня автоматизированной системы диспетчерского управления со скоростью до 19200 бит. Канал интерфейса RS-485_2 используется для передачи информации в цифровом коде и отображения ее на выносных индикаторах.
ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8 конструктивно состоят из следующих основных узлов: корпуса, крышки, платы индикации, платы импульсного источника питания, платы входа, платы выхода, платы процессора.
ЦП8507/3 - ЦП8507/6, ЦП8507/9 - ЦП8507/12 конструктивно состоят из следующих основных узлов: корпуса, крышки, платы входа, платы выхода, платы процессора.
Корпус и крышка ЦП выполнены из пластмассы.
Крышка ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8 включает в свой состав прозрачную панель, через которую видны цифровые табло для отображения значений измеряемых сигналов и крепится к корпусу при помощи защелок.
Лист № 2 Всего листов 9 Крышка ЦП8507/3 - ЦП8507/6, ЦП8507/9 - ЦП8507/12 крепится к корпусу при помощи четырех винтов-саморезов, расположенных по ее углам.
Фотографии общего вида ЦП приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа и указание мест размещения клейм-наклеек ОТК и знака поверки средств измерений для модификаций ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8 приведена на рисунке 2.
Схема пломбировки от несанкционированного доступа и указание мест нанесения оттисков клейма ОТК и клейма знака поверки средств измерений для модификаций ЦП8507/3 - ЦП8507/6, ЦП8507/9 - ЦП8507/12 приведена на рисунке 3.
Вшъ U»i
2010 г.
Хе 240
цифровой ЦП8507/4 _---.
-I00V 1и-5А Fw’SOIIz
и
<■__ .
Г?__10000/100 Ктг-”°”1
оЗ (КоГ^~П-1
|------о»*) (Uc)(W .
и» У» Vе Ч"
«и
ол oat j- О
ЦП85О7/2
ГТРЕОЕУаЗОПаТЕЛ» КТМЕЯИТЕИьМЫЯ ИИФКИ1ПЯ

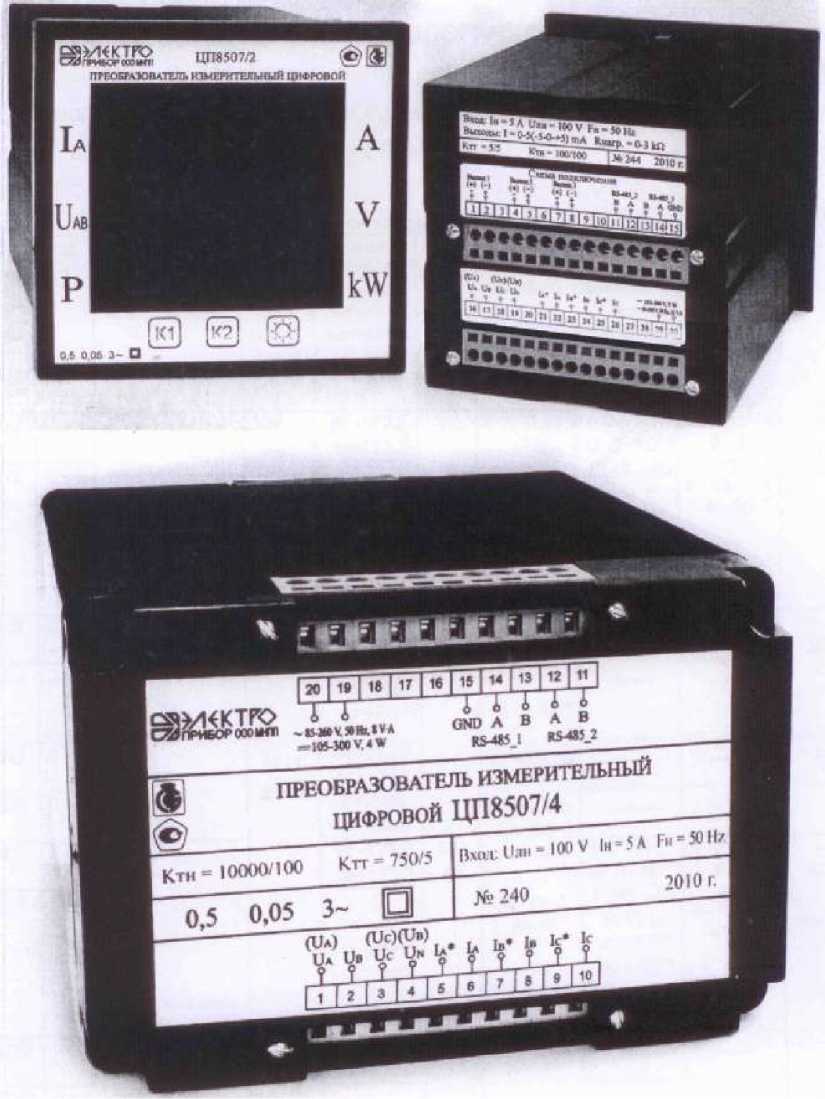

Рисунок 1 - Фотографии общего вида ЦП

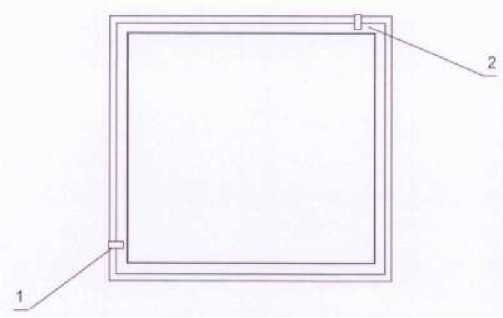

Рисунок 2 - Схема пломбировки от несанкционированного доступа и указание мест размещения клейм-наклеек ОТК и знака поверки средств измерений для модификаций ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8 (1 - клеймо-наклейка ОТК, 2 - клеймо-наклейка знака поверки средств измерений)

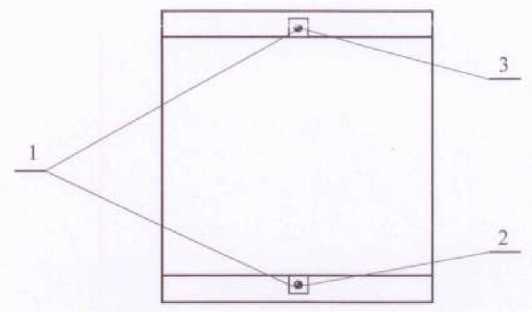

Рисунок 3 - Схема пломбировки от несанкционированного доступа и указание мест нанесения оттисков клейма ОТК и клейма знака поверки средств измерений для модификаций ЦП8507/3 - ЦП8507/6, ЦП8507/9 - ЦП8507/12 (1 - винты, крепящие крышку корпуса к корпусу, 2 - оттиск клейма ОТК, 3 - оттиск клейма знака поверки)
Комплектность приведена в таблице 4.
Таблица 4
Обозначение |
Наименование |
Количество |
3ЭП.499.070 |
Преобразователь измерительный цифровой ЦП8507 |
1 |
3ЭП.499.070 ПС |
Паспорт |
1 |
МРБ.МП.1962- 2009 |
Методика поверки |
11) |
3ЭП.499.070 РЭ |
Руководство по эксплуатации |
11) |
Примечание - 1) количество экземпляров руководства по эксплуатации и методики поверки оговариваются при заказе. |
Диапазон измерений входного сигнала, диапазон изменений показаний цифровых табло ЦП, дисплея ПЭВМ и диапазон изменений выходных аналоговых сигналов соответствуют значениям, приведенным в таблице 2.
Таблица 2
Модификация ЦП |
Диапазон измерений входных сигналов |
Диапазон изменений |
Параметры сети питания | ||||||
ток I, А |
схема подключения, напряжение U линейное (фазное), В |
Коэффициент мощности Kp, cos ф (sin ф) |
Мощность активная P; реактивная Q; полная S, Вт, вар, ВА |
Частота F, Гц |
показаний на дисплее ПЭВМ |
показаний 3-х цифровых табло3) |
выходных аналоговых сигналов, мА | ||
ЦП8507/1 |
от 0 до 1 |
4-х проводная 0-100-1251)1) (0-57,74-72,17^); 3-х проводная 0-100-1251) |
от минус 1 до плюс 1 |
от минус 173,2 до плюс 173,2 |
от 45 до 55 |
I: от 0 до N12) U: от 0 до N22) F: от 45 до 55 P, Q, S: 2 от минус N3 ) до плюс N32) Kp: от минус 1 до плюс 1 |
I: от 0 до N12) U: от 0 до N22) F: от 45 до 55 P, Q, S: 2) от минус N32) до плюс N32) Kp: от минус 1 до плюс 1 |
от минус 5 до плюс 5; от 0 до 5 или 4-12-20; от 4 до 20 |
от 85 до 260 В переменного тока, 50 Гц, 15 ВА; от 105 до 300 В постоянного тока, 9 Вт |
ЦП8507/2 |
от 0 до 5 |
от минус 866 до плюс 866 | |||||||
ЦП8507/3 |
от 0 до 1 |
от минус 173,2 до плюс 173,2 |
— |
— |
от 85 до 260 В переменного тока, 50 Гц, 8 В^А; от 105 до 300 В постоянного тока, 4 Вт | ||||
ЦП8507/4 |
от 0 до 5 |
от минус 866 до плюс 866 |
— |
— | |||||
ЦП8507/5 |
от 0 до 1 |
от минус 173,2 до плюс 173,2 |
— |
— |
от 187 до 242 В переменного тока, 50 Гц, 6 ВА | ||||
ЦП8507/6 |
от 0 до 5 |
от минус 866 до плюс 866 |
— |
— |
Продолжение таблицы 2
Модификация ЦП |
Диапазон измерений входных сигналов |
Диапазон изменений |
Параметры сети питания | ||||||
ток I, А |
схема подключения, напряжение U линейное (фазное), В |
Коэффициент мощности Kp, cos ф (sin ф) |
Мощность активная P; реактивная Q; полная S, Вт, вар, ВА |
Частота F, Гц |
показаний на дисплее ПЭВМ |
показаний 3-х цифровых табло3) |
выходных аналоговых сигналов, мА | ||
ЦП8507/7 |
от 0 до 1 |
3-х проводная 0-100-1251) |
от минус 1 до плюс 1 |
от минус 173,2 до плюс 173,2 |
от 45 до 55 |
I: от 0 до N12) U: от 0 до N22) F: от 45 до 55 P, Q, S: 2 от минус N3 ) до плюс N32) Kp: от минус 1 до плюс 1 |
I: от 0 до N12) U: от 0 до N22) F: от 45 до 55 P, Q, S: от минус N32) до плюс N32) Kp: от минус 1 до плюс 1 |
от минус 5 до плюс 5; от 0 до 5 или 4-12-20; от 4 до 20 |
от 85 до 260 В переменного тока, 50 Гц, 15 ВА; от 105 до 300 В постоянного тока, 9 Вт |
ЦП8507/8 |
от 0 до 5 |
от минус 866 до плюс 866 | |||||||
ЦП8507/9 |
от 0 до 1 |
от минус 173,2 до плюс 173,2 |
— |
— |
от 85 до 260 В переменного тока, 50 Гц, 8 В^А; от 105 до 300 В постоянного тока, 4 Вт | ||||
ЦП8507/10 |
от 0 до 5 |
от минус 866 до плюс 866 |
— |
— | |||||
ЦП8507/11 |
от 0 до 1 |
от минус 173,2 до плюс 173,2 |
— |
— |
от 187 до 242 В переменного тока, 50 Гц, 6 ВА | ||||
ЦП8507/12 |
от 0 до 5 |
от минус 866 до плюс 866 |
— |
— | |||||
Примечания
|
Лист № 6 Всего листов 9 Номинальное значение входного сигнала (напряжения, тока, коэффициента мощности, мощности, частоты), нормирующее значение показаний цифровых табло и дисплея ПЭВМ, а так же выходных аналоговых сигналов в зависимости от модификации ЦП соответствуют значениям, проведенным в таблице 3.
Таблица 3
Диапазон измерений входного сигнала |
Нормирующее значение | ||||||||
Модификация ЦП |
Напряжение линейное (фазное), В |
Коэффициент мощности, cos ф (sin ф) |
Мощность, Вт, вар, ВА |
Частота F, Гц |
Показаний цифровых табло, дисплея ПЭВМ |
Выходных аналоговых сигналов, мА | |||
Ток, А |
По току, напряжению, мощности |
По частоте диапазона от 0 до 5 |
По частоте диапазона от 4 до 20 | ||||||
ЦП8507/1, ЦП8507/7 |
1 |
173,2 |
N1, N2/1,25 |
5; 20 |
25 |
80 | |||
ЦП8507/2, ЦП8507/8 |
5 |
866,0 | |||||||
ЦП8507/3, ЦП8507/9 |
100,0 |
1 |
1 |
173,2 |
50 | ||||
ЦП8507/4, ЦП8507/10 |
(57,74) |
5 |
866,0 |
N31) 50 | |||||
ЦП8507/5, ЦП8507/11 |
1 |
173,2 | |||||||
ЦП8507/6, ЦП8507/12 |
5 |
866,0 | |||||||
Примечание - 1) нормирующее значение активной, реактивной, полной мощности по каждой фазе равно N3/3. |
Класс точности ЦП:
- при измерении тока, напряжения, мощности 0,5;
- при измерении частоты 0,05.
Пределы допускаемой основной приведенной погрешности ЦП от нормирующего значения выходного сигнала:
- при измерении тока, напряжения, мощности ±0,5 %;
- при измерении частоты ±0,05 %.
Пределы допускаемых дополнительных приведенных погрешностей от нормирующего значения выходного сигнала:
а) при изменении температуры окружающего воздуха от (20 ± 2) °С до минус 40 °С и плюс 50 °С на каждые 10 °С:
-
- при измерении тока, напряжения, мощности ±0,4 %;
-
- при измерении частоты ±0,05 %;
б) при воздействии относительной влажности (95 ± 3) % при температуре 35 °С:
-
- при измерении тока, напряжения, мощности ±1,0 %;
-
- при измерении частоты ±0,05 %;
в) при влиянии внешнего однородного магнитного поля переменного тока магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля:
-
- при измерении тока, напряжения, мощности ±0,5 %;
-
- при измерении частоты ±0,05 %;
г) при изменении напряжения питания сети переменного тока от номинального значения 220 В до 85 и 260 В (универсальное питание) и при изменении напряжения питания сети постоянного тока от номинального значения 220 В до 105 и 300 В (универсальное питание) для ЦП8507/1 - ЦП8507/4, ЦП8507/7 - ЦП8507/10
±0,25 %;
±0,05 %;
-
- при измерении тока, напряжения, мощности
-
- при измерении частоты
при изменении напряжения питания сети переменного тока от номинального значения 220 В до 242 и 187 В для ЦП8507/5, ЦП8507/6, ЦП8507/11, ЦП8507/12:
- при измерении тока, напряжения, мощности ±0,25 %;
- при измерении частоты ±0,05 %.
Время установления выходных аналоговых сигналов ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8, с, не более
Мощность, потребляемая ЦП, 1В А, не более:
-
- для ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8 при питании ЦП от сети
переменного тока напряжением от 85 до 260 В, частотой 50 Гц (универсальное питание)
-
- для ЦП8507/3, ЦП8507/4, ЦП8507/9, ЦП8507/10 при питании ЦП от сети
переменного тока напряжением от 85 до 260 В, частотой 50 Гц (универсальное питание)
Мощность, потребляемая ЦП, Вт, не более:
-
- для ЦП8507/3, ЦП8507/4, ЦП8507/9, ЦП8507/10 при питании ЦП от сети посто-
янного тока напряжением от 105 до 300 В Мощность, потребляемая ЦП, для не более
Входное сопротивление ЦП для
не менее
4.
каждой последовательной цепи В •А,
0,5.
каждой параллельной цепи, кОм,
180.
Условия эксплуатации:
-
- температура окружающего воздуха, °С
-
- относительная влажность
Габаритные размеры ЦП, мм, не более:
-
- для модификации ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8
-
- для модификации ЦП8507/3 - ЦП8507/6, ЦП8507/9 - ЦП8507/12 Масса, кг, не более
-
- для модификации ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8
-
- для модификации ЦП8507/3, ЦП8507/4, ЦП8507/9, ЦП8507/10
-
- для модификации ЦП8507/5, ЦП8507/6, ЦП8507/11, ЦП8507/12 Средний срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
Способ защиты от поражения электрическим
ГОСТ 12.2.007.0-75
от минус 40 до плюс 50;
95 %
при 35 °С.
120х120х130; 125х90х125.
0,85;
0,55;
0,70.
12.
150000 .
током по
класс II.
