Номер по Госреестру СИ: 51557-17
51557-17 Преобразователи измерительные постоянного тока
(ЭП8556)
Назначение средства измерений:
Преобразователи измерительные постоянного тока ЭП8556 (далее по тексту - ИП) предназначены для линейного преобразования одного или двух входных сигналов постоянного тока в один или два унифицированных выходных сигнала постоянного тока.
Внешний вид.
Преобразователи измерительные постоянного тока
Рисунок № 1
Внешний вид.
Преобразователи измерительные постоянного тока
Рисунок № 2
Внешний вид.
Преобразователи измерительные постоянного тока
Рисунок № 3
Программное обеспечение
ИП оснащены встроенным программным обеспечением (далее по тексту - ПО) -ЕР8556-57.
ПО является метрологически значимым и метрологические характеристики ИП определены с его учетом.
ПО хранится в энергонезависимой памяти микроконтроллера ИП. После установки (прошивки) ПО пережигается перемычка JTAG интерфейса в микроконтроллере.
Конструкция ИП исключает возможность несанкционированного влияния на ПО ИП и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ЕР8556-57 |
Номер версии (идентификационный номер ПО) |
217 |
Цифровой идентификатор ПО |
4751F4F6 |
Другие идентификационные данные, если имеются |
CRC32 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - высокий по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на табличку на крышке корпуса ИП и на эксплуатационную документацию способом, аналогичным с выполнением других надписей и знаков.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным постоянного тока ЭП8556ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
ТУ РБ 300080696.056-2000. Преобразователи измерительные постоянного тока ЭП8556 и напряжения постоянного тока ЭП8557. Технические условия
Поверка
Поверкаосуществляется по документу МП.ВТ.140-2006 «Преобразователи измерительные постоянного тока ЭП8556 и напряжения постоянного тока ЭП8557. Методика поверки», согласованному РУП «Витебский ЦСМС» 14.02.2006 г.
Основные средства поверки:
калибратор программируемый П320 (регистрационный номер в Федеральном
информационном фонде 7493-79);
вольтметр универсальный цифровой В7-34А (регистрационный номер в Федеральном информационном фонде 7982-80);
магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном фонде 1321-60);
катушка сопротивления образцовая Р331 на 100 Ом (регистрационный номер в Федеральном информационном фонде 1162-58);
катушка сопротивления образцовая Р321 на 1 Ом (регистрационный номер в Федеральном информационном фонде 1162-58);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на мастику, уложенную в углубление корпуса над одним из винтов, крепящих крышку корпуса к основанию ИП, и в виде печати в паспорт или в свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Многопрофильное научнопроизводственное предприятие «Электроприбор»
(ООО «МНПП «Электроприбор»), Республика Беларусь
Адрес: Республика Беларусь, 210001, г. Витебск, ул. Зеньковой, д.1 Телефон / факс: 10 375 (212) 67-28-16
E-mail: electropribor@mail.ru
Web-сайт: www.electropribor.com
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: 8 (495) 437-55-77
Факс: 8 (495) 437-56-66
E-mail: office@vniims.ru
Принцип действия ИП основан на преобразовании аналогового входного сигнала постоянного тока в цифровой код. Далее вычисление требуемой величины производится в цифровой форме. Измеренное значение преобразуется в аналоговый выходной сигнал.
Функция преобразования ИП имеет следующий вид:
1 выхл = к • A вхд + 1 вых.н,
где I вых.{ - значение выходного сигнала в проверяемой точке, мА
А вх.{ - значение входного сигнала в проверяемой точке, мА или мВ
-
I вых.н - начальное значение диапазона изменений выходного сигнала, мА к - коэффициент преобразования, определяемый по формуле
1 вых.к - 1 вых.н
A
вх.к
где I вых.к - конечное значение диапазона изменений выходного сигнала, мА
А вх.к - конечное значение диапазона измерений входного сигнала, мА или мВ.
В зависимости от диапазонов входных и выходных сигналов, диапазонов изменений сопротивления нагрузки, значений времени установления выходного сигнала, количества входов и выходов ИП имеют 26 модификаций. Характеристики входных и выходных сигналов, диапазоны изменений сопротивления нагрузки, количество входов и выходов в зависимости от модификации ИП соответствуют значениям, приведенным в таблице 1. Для модификаций ИП с несколькими входами и выходами характеристики приведены для каждого входа и выхода.
ИП ЭП8556/1, ЭП8556/3, ЭП8556/5, ЭП8556/7, ЭП8556/9, ЭП8556/11, ЭП8556/13, ЭП8556/14, ЭП8556/15, ЭП8556/17, ЭП8556/19, ЭП8556/21, ЭП8556/23, ЭП8556/25 в измерительную цепь включаются непосредственно или через измерительные преобразователи с аналоговым выходным сигналом, а ЭП8556/2, ЭП8556/4, ЭП8556/6, ЭП8556/8, ЭП8556/10, ЭП8556/12, ЭП8556/16, ЭП8556/18, ЭП8556/20, ЭП8556/22, ЭП8556/24, ЭП8556/26 - через стандартные шунты постоянного тока с номинальным напряжением 75 мВ.
ИП конструктивно состоят из следующих основных узлов: основания с двумя клеммными колодками, крышки корпуса, двух крышек клеммных колодок, двух или трех печатных плат (в зависимости от модификации ИП) с элементами схемы и трансформатора питания.
Основание с клеммными колодками, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала. В клеммных колодках размещены зажимы для подключения внешних цепей.
ИП могут применяться для контроля токов электрических систем и установок, для комплексной автоматизации объектов электроэнергетики, для автоматизированных систем управления технологическими процессами энергоемких объектов различных отраслей промышленности.
Фотография общего вида ИП приведена на рисунке 1.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска знака поверки средств измерений (далее - Знак поверки) на ИП приведены на рисунке 2.
С ПРЕОБРАЗОВАТЕЛЬ ИЗМЕРИТЕЛЬНЫЙ \J| IOQDO/ Ю ПОСТОЯННОГО ТОКА | |||||||||
Вход U = 0 - 75 mV от «дружного шунта | |||||||||
Выход: I = 0 - 5 mA Rh = 0 - 3 k£J |
I11 |
12 |
13 | 14 |
15 |
16 |
17 |
15 |
19 | |
1 |
2 |
тКг |
5 |
e |
7 |
8 |
9 |
К) | |
0,5 = □ Л |
'1 i- 1 Г A i. Вход ^20 V Выход 5.6VA | ||||||||
№ 140008
Рисунок 1 - Общий вид ИП
-
1 - винты, крепящие крышку корпуса к основанию;
-
2 - место для нанесения оттиска клейма ОТК;
-
3 - место для нанесения оттиска клейма Знака поверки.

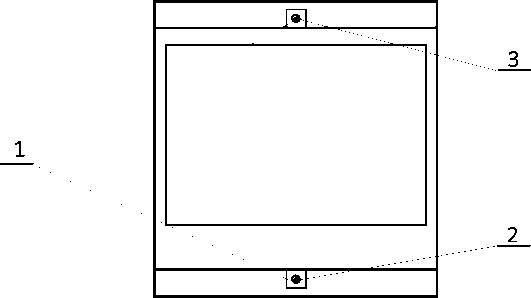

Рисунок 2 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки на ИП (вид сверху)
Таблица 5
Наименование |
Обозначение |
Количество |
Преобразователь измерительный постоянного тока ЭП8556 (одна из модификаций) |
3ЭП.499.877 |
1 |
Руководство по эксплуатации |
3ЭП.499.877 РЭ |
1* |
Методика поверки |
МП.ВТ.140-2006 |
1* |
Паспорт |
3ЭП.499.877-01 ПС |
1 |
Коробка упаковочная |
8ЭП.832.781 |
1 |
* Для партии ИП, предназначенных одному потребителю, количество экземпляров руководства по эксплуатации и методики поверки должно оговариваться при заказе. |
Метрологические характеристики приведены в таблицах 2 и 3.
Таблица 2
Тип и модификация ИП |
Диапазон измерений входного сигнала |
Выходной сигнал |
Диапазон изменений сопротивления нагрузки, кОм |
Количество входов |
Количество выходов | |
Диапазон изменений, мА |
Нормирующее значение, мА | |||||
ЭП8556/1 ЭП8556/15 |
от 0 до 5 мА |
от 0 до 5 |
5 |
от 0 до 3 | ||
ЭП8556/2 ЭП8556/16 |
от 0 до 75 мВ |
от 0 до 5 |
5 |
от 0 до 3 | ||
ЭП8556/3 ЭП8556/17 |
от 0 до 5 мА |
от 4 до 20 |
20 |
от 0 до 0,5 |
1 |
1 |
ЭП8556/4 ЭП8556/18 |
от 0 до 75 мВ |
от 4 до 20 |
20 |
от 0 до 0,5 | ||
ЭП8556/5 ЭП8556/19 |
от -5 до 0 до +5 мА |
от -5 до 0 до +5 |
5 |
от 0 до 3 | ||
ЭП8556/6 ЭП8556/20 |
от -75 до 0 до +75 мВ |
от -5 до 0 до +5 |
5 |
от 0 до 3 | ||
ЭП8556/7 ЭП8556/21 |
от 0 до 5 мА |
от 0 до 5 |
5 |
от 0 до 3 | ||
ЭП8556/8 ЭП8556/22 |
от 0 до 75 мВ |
от 0 до 5 |
5 |
от 0 до 3 | ||
ЭП8556/9 ЭП8556/23 |
от 0 до 5 мА |
от 4 до 20 |
20 |
от 0 до 0,5 |
1 |
2 |
ЭП8556/10 ЭП8556/24 |
от 0 до 75 мВ |
от 4 до 20 |
20 |
от 0 до 0,5 | ||
ЭП8556/11 ЭП8556/25 |
от -5 до 0 до +5 мА |
от -5 до 0 до +5 |
5 |
от 0 до 3 |
Продолжение таблицы 2
Тип и модификация ИП |
Диапазон измерений входного сигнала |
Выходной сигнал |
Диапазон изменений сопротивления нагрузки, кОм |
Количество входов |
Количество выходов | |
Диапазон изменений, мА |
Нормирующее значение, мА | |||||
ЭП8556/12 ЭП8556/26 |
от -75 до 0 до +75 мВ |
от -5 до 0 до +5 |
5 |
от 0 до 3 |
1 |
2 |
ЭП8556/13 |
от 0 до 5 мА |
от 0 до 5 |
5 |
от 0 до 3 |
2 |
2 |
ЭП8556/14 |
от -5 до 0 до +5 мА |
от -5 до 0 до +5 |
5 |
от 0 до 3 |
Примечание - ИП ЭП8556/1-ЭП8556/14 имеют время установления выходного сигнала 0,5 с; ИП ЭП8556/15-ЭП8556/26 - 0,005 с.
Таблица 3
Наименование характеристики |
Значение |
Класс точности |
0,5 |
Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала, % |
±0,5 |
Диапазон рабочих температур, °С |
от -40 до +55 |
Пределы допускаемой дополнительной погрешности в рабочем диапазоне температур на каждые 10°С, % |
±0,4 |
Пределы допускаемой дополнительной погрешности при относительной влажности до 95 % при +3 5 °С, % |
±1,0 |
Пределы допускаемой дополнительной погрешности, вызванной влиянием внешнего однородного постоянного магнитного поля, с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении магнитного поля , % |
±0,5 |
Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания от номинального значения 220 В до 242 В и 187 В, % |
±0,25 |
Пределы допускаемой дополнительной погрешности, вызванной воздействием переменной составляющей входного сигнала амплитудой до 15 % конечного значения диапазона измерений входного сигнала частотой от 50 до 400 Гц (для модификаций с ЭП8556/1 по ЭП8556/14), % |
±0,5 |
Основные технические характеристики ИП приведены в таблице 4.
Таблица 4
Наименование характеристики |
Значение |
Напряжение питающей сети, В |
220 +32 |
Частота питающей сети, Гц |
50±0,5 |
Потребляемая мощность от цепи питания, В-А, не более |
5,5 |
Потребляемая мощность от измерительной цепи по каждому входу, Вт, не более |
0,005 |
Г абаритные размеры ИП, мм, не более |
110x120x125 |
при креплении на DIN-рейку 35 мм, мм не более |
110x120x136 |
Наименование характеристики |
Значение |
Масса ИП, кг, не более |
0,85 |
Средняя наработка на отказ, ч, не менее |
50000 |
Средний срок службы, лет, не менее |
10 |
