Номер по Госреестру СИ: 46803-11
46803-11 Вольтметры дифференциальные
(ЦВ8535)
Назначение средства измерений:
Вольтметры дифференциальные ЦВ8535 (далее по тексту - вольтметры) предназначены для измерения фазных или линейных напряжений (в зависимости от схем подключения), падений напряжения на проводах, соединяющих вторичную (низковольтную) обмотку измерительного трансформатора напряжения (далее ТН) и счетчик электрической энергии (далее СЭ) или другое оборудование.
Внешний вид.
Вольтметры дифференциальные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 357933
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
ЦВ8535, нет данных, вольтметр дифференциальный ЦВ8535,
Производитель
Изготовитель - ООО "МНПП "Электроприбор"
Страна - БЕЛАРУСЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.
Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1093 от 2017.05.30 О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 46803 "Нивелиры 4Н-2КЛ"
Наличие аналогов СИ: Вольтметры дифференциальные (ЦВ8535)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений ООО "МНПП "Электроприбор"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
32285-06 01.09.2011 |
Устройства измерительные, ЦП8512 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
32285-12 20.06.2017 |
Устройства измерительные, ЦП8512 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
4 года |
32285-17 28.02.2022 |
Устройства измерительные, ЦП8512 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
2 года |
32286-06 01.09.2011 |
Устройства измерительные, ЦП8506 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
32286-10 01.04.2015 |
Устройства измерительные, ЦП8506 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
32286-15 27.05.2020 |
Устройства измерительные, ЦП8506 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
32287-06 01.09.2011 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
32287-11 06.09.2016 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
32287-16 23.12.2020 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
4 года |
35361-07 01.08.2012 |
Установки поверочные переносные, УПП8531М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
35361-12 02.10.2019 |
Установки поверочные переносные, УПП8531М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
35361-12 11.09.2017 |
Установки поверочные переносные, УПП8531М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
36905-08 01.02.2013 |
Преобразователи измерительные мощности, ЭП8530М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
36905-12 26.12.2017 |
Преобразователи измерительные мощности, ЭП8530М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
36905-17 30.08.2021 |
Преобразователи измерительные мощности, ЭП8530М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
37458-08 01.05.2013 |
Вольтметры переменного тока, ЦВ8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
37458-08 14.05.2018 |
Вольтметры переменного тока, ЦВ8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
37458-17 28.02.2022 |
Вольтметры, ЦВ8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
37459-08 01.05.2013 |
Амперметры переменного тока, ЦА8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
37459-08 14.05.2018 |
Амперметры переменного тока, ЦА8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
37459-17 28.02.2022 |
Амперметры, ЦА8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
37460-08 14.05.2018 |
Ваттметры цифровые, ЦЛ8516 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
37460-08 01.05.2013 |
Ваттметры цифровые, ЦЛ8516 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
40953-09 02.07.2019 |
Преобразователи измерительные переменного тока и напряжения переменного тока, ЭП8527 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
40996-09 02.07.2019 |
Преобразователи измерительные переменного тока, ЭП8554 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
40997-09 02.07.2019 |
Преобразователи измерительные напряжения переменного тока, ЭП8555 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
43940-10 01.04.2015 |
Преобразователи измерительные цифровые, ЦП8507 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
4 года |
43940-15 30.06.2021 |
Преобразователи измерительные цифровые, ЦП8507 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
46803-11 |
Вольтметры дифференциальные, ЦВ8535 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
50425-12 09.07.2017 |
Комплексы измерительные, ЦВ8535 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
50425-17 30.05.2022 |
Комплексы измерительные, ЦВ8535 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
51556-12 22.10.2017 |
Преобразователи измерительные напряжения постоянного тока, ЭП8557 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
51556-17 29.05.2019 |
Преобразователи измерительные напряжения постоянного тока, ЭП8557 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
51557-12 22.10.2017 |
Преобразователи измерительные постоянного тока, ЭП8556 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
51557-17 29.05.2019 |
Преобразователи измерительные постоянного тока, ЭП8556 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
53021-13 15.03.2018 |
Преобразователи измерительные переменного тока, ЭП8542 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
53022-13 15.03.2018 |
Преобразователи измерительные напряжения переменного тока, ЭП8543 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
58909-14 31.10.2019 |
Преобразователи измерительные частоты переменного тока, ЭП8528 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
53022-18 01.03.2023 |
Преобразователи измерительные напряжения переменного тока, ЭП8543 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
53021-18 01.03.2023 |
Преобразователи измерительные переменного тока, ЭП8542 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
40953-19 31.07.2023 |
Преобразователи измерительные переменного тока и напряжения переменного тока, ЭП8527 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
2 года |
40996-19 29.10.2021 |
Преобразователи измерительные переменного тока, ЭП8554 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
40997-19 29.10.2021 |
Преобразователи измерительные напряжения переменного тока, ЭП8555 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
58909-19 27.02.2024 |
Преобразователи измерительные частоты переменного тока, ЭП8528 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
51557-19 26.03.2024 |
Преобразователи измерительные постоянного тока, ЭП8556 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
51556-19 26.03.2024 |
Преобразователи измерительные напряжения постоянного тока, ЭП8557 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
82806-21 25.08.2026 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
40997-21 15.04.2026 |
Преобразователи измерительные напряжения переменного тока, ЭП8555 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
87135-22 31.05.2027 |
Приборы цифровые многофункциональные, ЦМ ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Вольтметры дифференциальные (ЦВ8535)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Вольтметры дифференциальные (ЦВ8535)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на лицевую панель каждого блока вольтметра методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений с помощью вольтметров дифференциальных ЦВ8535 указаны в документе ЗЭП.499.351 РЭ «Вольтметры дифференциальные ЦВ8535. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к вольтметрам дифференциальным ЦВ8535-
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
-
2 ЗЭП.499.351 РЭ. Вольтметры дифференциальные ЦВ8535. Руководство по эксплуатации.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
Поверка
Поверкаосуществляется по документу МП-209/447-2010 «Вольтметры дифференциальные ЦВ8535. Методика поверки», утвержденного ГЦИ СИ ФГУ «Ростест-Москва» в ноябре 2010 г.
Перечень основных средств, применяемых при поверке:
-
- установка поверочная полуавтоматическая УППУ-1М;
-
- магазин сопротивлений Р517М.
Испытательный центр
ГЦИ СИ ФГУ «Ростест-Москва»Регистрационный номер в Государственном реестре РФ № 30010-10
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00; http://www.rostest.ru
Вольтметры состоят из двух блоков - базового и ведомого, которые могут работать независимо друг от друга: в автономном режиме или комплектно, в совместном или раздельном режимах. В автономном режиме работы каждый из блоков вольтметра используется как обыкновенный трехфазный вольтметр для измерений фазных или линейных напряжений. Значения измерений отображаются на дисплее каждого блока вольтметра. При использовании в совместном режиме работы задействованы оба блока вольтметра. Этот режим применяется, если есть возможность соединить блоки кабелем типа «витая пара» длиной до 500 м. В данном режиме вольтметры измеряют фазные или линейные напряжения в требуемых точках и значения падений напряжения на проводах между этими точками. Значения измеренных напряжений отображаются на дисплее каждого блока, значения падений напряжений на проводах отображаются на дисплее базового блока в вольтах.
При использовании в раздельном режиме работы есть возможность, не отключая базовый блок от ТН, переключая только ведомый блок от одного СЭ к другому, произвести измерения на девяти СЭ. В раздельном режиме работы вольтметры измеряют фазные или линейные напряжения в требуемых точках и заносят их в память. Значения измеренных напряжений отображаются на дисплее каждого блока. После соединения блоков вольтметра между собой значения падений напряжения на проводах отображаются на дисплее базового блока в вольтах и в процентах от номинального значения измеряемых напряжений.
Для удобства хранения и переноса от объекта к объекту базовый и ведомый блоки размещены в кейсе.

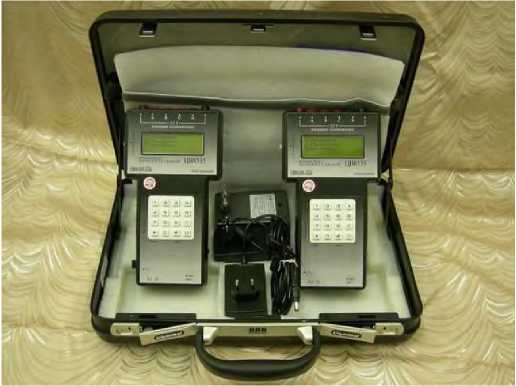

Рисунок 1 Фотография общего вида вольтметров дифференциальных ЦВ8535
Таблица 2 - Комплектность вольтметров
Наименование |
Обозначение |
Количество |
Вольтметр дифференциальный ЦВ8535. Блок базовый |
3ЭП. 499.351 |
1 |
Вольтметр дифференциальный ЦВ8535. Блок ведомый |
1 | |
Руководство по эксплуатации |
3ЭП.499.351 РЭ |
1 |
Методика поверки |
МП-209/447-2010 |
1 |
Кабель подключающий |
5ЭП.503.350 |
1 |
Кабель интерфейса |
5ЭП.503.351 |
1 |
Кабель сетевой |
5ЭП.503.352 |
1 |
Кейс |
5ЭП.804.350 |
1 |
Основные характеристики измеряемых сигналов в зависимости от режимов измерений соответствуют значениям, приведенным в таблице 1.
Таблица 1
Режимы измерений |
Измеряемые сигналы | ||
Диапазоны измерений, В |
Номинальные значения, В |
Нормирующие значения, В | |
Измерение фазных напряжений, (U. ,Ub,Uc) |
45 - 75 |
60 |
75 |
Измерение падений фазных напряжений на проводах, (AU., AUb, AUc) |
0 - 30 |
- |
30 |
Измерение линейных напряжений ( U,b ,Ucb ) |
76 - 120 |
100 |
120 |
Измерение падений линейных напряжений на провода:х ( AU-b, AUcb ) |
0 - 45 |
- |
45 |
Номинальная область частот измеряемых сигналов: от 45 до 55 Гц.
Рабочая область частот измеряемых сигналов: от 55 до 500 Гц.
Предел допускаемой основной приведенной погрешности вольтметров равен ± 0,1 % от нормирующего значения измеряемого сигнала.
Предел допускаемой дополнительной погрешности вольтметров, вызванной отклонением температуры окружающего воздуха от нормальной (20 ± 2) °С до любой температуры в диапазоне от минус 10 °С до плюс 50 °С равен ± 0,05 % на каждые 10 °С.
Предел допускаемой дополнительной погрешности вольтметров, вызванной работой в условиях повышенной влажности (95 ± 3) % при температуре плюс 35 °С равен ± 0,1 %.
Предел допускаемой дополнительной погрешности вольтметров, вызванной
отклонением частоты измеряемого сигнала от номинальной (45 - 55) Гц равен ± 0,1 %.
Предел допускаемой дополнительной погрешности вольтметров, вызванной
отклонением напряжения питания от номинального (220 ± 4,4) В равен ± 0,1 %.
Питание вольтметров осуществляется от сети переменного тока напряжением 187 - 242 В, частотой 50 - 60 Гц.
Время установления рабочего режима после включения напряжения питания не более 5 мин.
Время непрерывной работы вольтметров 8 ч.
Мощность, потребляемая каждым блоком вольтметра от измерительных цепей по фазам А, В, С не более 0,1 В-А.
Мощность, потребляемая каждым блоком вольтметра от цепи питания, не более 4,5 В-А.
Габаритные размеры каждого блока вольтметра (длина х ширина х высота) не более 135х260х45 мм.
Габаритные размеры кейса (длина х ширина х высота), в котором размещены базовый и ведомый блоки, не более 400х350х120 мм.
Масса каждого блока вольтметра не более 1 кг.
Масса комплекта из двух блоков и подключающих кабелей, включая кейс, не более 3,5 кг.
Условия эксплуатации вольтметров:
-
- температура окружающего воздуха от минус 20 до плюс 55 °C;
-
- относительная влажность 95 ± 3 % при температуре плюс 35 °C;
-
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).
Ссылки на другие типы СИ
- 75906-19 Термопреобразователи сопрот...
- 88247-23 Трансформаторы тока
- 28386-07 Ареометры для нефти стеклянные
- 66791-17 Анализаторы рентгенофлуорес...
- 40162-14 Стенды силовые роликовые то...
- 56868-14 Система автоматизированная ...
- 43885-10 Регистраторы скорости полет...
- 26575-04 Весы электромеханические ва...
- 32255-06 Приборы для измерений шерох...
- 61247-15 Полуприцепы-цистерны
