Номер по Госреестру СИ: 32285-12
32285-12 Устройства измерительные
(ЦП8512)
Назначение средства измерений:
Устройства измерительные ЦП8512 предназначены для - измерения частоты переменного тока с отображением ее на встроенном цифровом индикаторе, преобразования измеренного значения в выходной аналоговый сигнал постоянного тока (модификации ЦП8512/1 -ЦП8512/4) и в сигнал интерфейса RS-485 (модификации ЦП8512/2, ЦП8512/4), и могут применяться в составе электроэнергетических систем и установок; измерения сопротивления термопреобразователей сопротивления с преобразованием в значения температуры по ГОСТ 6651-2009 с отображением в градусах Цельсия на встроенном цифровом индикаторе, преобразования полученных значений температуры в выходной аналоговый сигнал постоянного тока (модификации ЦП8512/1, ЦП8512/2, ЦП8512/5, ЦП8512/6) и в сигнал интерфейса RS-485 (модификации ЦП8512/2, ЦП8512/6), в комплекте с термопреобразователями сопротивления могут применяться для измерения температуры воздуха, сыпучих, жидких или газообразных сред.
Внешний вид.
Устройства измерительные
Рисунок № 1
Внешний вид.
Устройства измерительные
Рисунок № 2
Программное обеспечение
Устройства оснащены встроенным программным обеспечением СР8512, идентификационные данные которого приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Встроенное ПО СР8512 |
CP8512.txt |
Не ниже 307 |
0х4В8С0902 |
CRC32 |
Встроенное ПО устройств является метрологически значимым, и метрологические
характеристики устройств определены с его учетом.
ПО хранится в энергонезависимой памяти микроконтроллера устройства. После установки (прошивки) ПО пережигается перемычка JTAG интерфейса в микроконтроллере.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений - «C» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку на крышке устройства и на эксплуатационную документацию способом, аналогичным с выполнением других надписей и знаков.
Сведения о методиках измерений
Сведения о методиках (методах) измерений. Методы измерений изложены в документе «Устройства измерительные ЦП8512. Руководство по эксплуатации» ЗЭП.499.022 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам измерительным ЦП8512ГОСТ 12997-84 Изделия ГСП. Общие технические условия;
ГОСТ 12.2.091-2002 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования Общие требования;
ТУ РБ 300080696.022-2004 Устройства измерительные ЦП8512. Технические условия.
Поверка
Поверкаосуществляется по документу «Устройства измерительные ЦП8512. Методика поверки МП.ВТ.101-2004», утвержденной РУП «Витебский ЦСМС» 20 августа 2004 г.
Перечень основного поверочного оборудования:
- установка поверочная полуавтоматическая УППУ-1М, диапазон измерения напряжения
0 - 750 В с частотой 40 - 1000 Гц, основная погрешность ± 0,03 %;
- магазин сопротивлений Р4831, диапазон сопротивлений 0 - 100 кОм, кл. точн. 0,02; - магазин сопротивлений Р33, диапазон сопротивлений 0,1 - 99999,9 Ом, кл. точн. 0, 2;
-
- катушка сопротивления образцовая Р331, Rhom.= 100 Ом, кл. точн. 0,01;
-
- частотомер Ч3-54, диапазон измерений частоты от 0,1 Гц до 120 МГц, отн. погрешность 5,5-10-7;
-
- вольтметр В7-34, диапазон измерений напряжения постоянного тока 0-100 В, кл. точн
±0,017%.
Изготовитель
Общество с ограниченной ответственностью "Многопрофильное научно-произ-водственное предприятие "Электроприбор" (ООО "МНПП "Электроприбор")
Республика Беларусь, 210001, г. Витебск, ул. Зеньковой, д.1, тел./факс (10-375-212) 372-816, е1есй~ор!1Ьог@таП.ш, www.eleсtropribor.сом.
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС») Москва, 119361, ул. Озерная, д. 46 Тел. (495) 437-55-77, (495) 430-57-25 Факс (495) 437-56-66, (495) 430-57-25
E-mail: 201-vm@vniims.ru
Заместитель Руководителя
Федерального агентства по техническому регулированию и метрологии
Принцип действия устройств ЦП8512 основан на преобразовании входного сигнала в цифровой код. После этого производятся вычисления требуемых величин в цифровой форме, результаты выводятся на цифровой индикатор устройств и передаются по интерфейсу RS-485, а также преобразуются в выходной аналоговый сигнал постоянного тока.
При измерении температуры устройства ЦП8512/1, ЦП8512/2, ЦП8512/5, ЦП8512/6 применяются в комплекте с термопреобразователями сопротивления (далее - ТС) с номинальными статическими характеристиками 100М , 100П , Pt100 по ГОСТ 6651-2009.
Устройства конструктивно состоят из следующих основных узлов: корпуса, крышки, платы управления и индикации, платы источника питания.
Корпус и крышка устройств выполнены из пластмассы. Крышка к корпусу крепится при помощи защелок.
Конструкцией устройств предусмотрена их установка на щитах и панелях.
Устройства имеют 6 модификаций (см. таблицу 2).
Фотография общего вида устройств приведена на рисунке 1.
Модификации устройств, имеющие встроенный интерфейс RS-485, обеспечивают передачу информации в цифровом виде в автоматизированную систему или на дисплей персональной ЭВМ (далее - ПЭВМ).
При помощи кнопок, расположенных на передней панели, в память устройств заносятся два значения температуры Т1 и Т2 (Т1 < Т2) из диапазона измерений, которые определяют переключение внешней электрической цепи контактами реле, встроенного в устройства. При достижении температуры Т1 контакты реле замыкаются, а при температуре Т2 контакты реле размыкаются, таким образом, устройства могут выполнять функцию поддержания температуры различных сред.

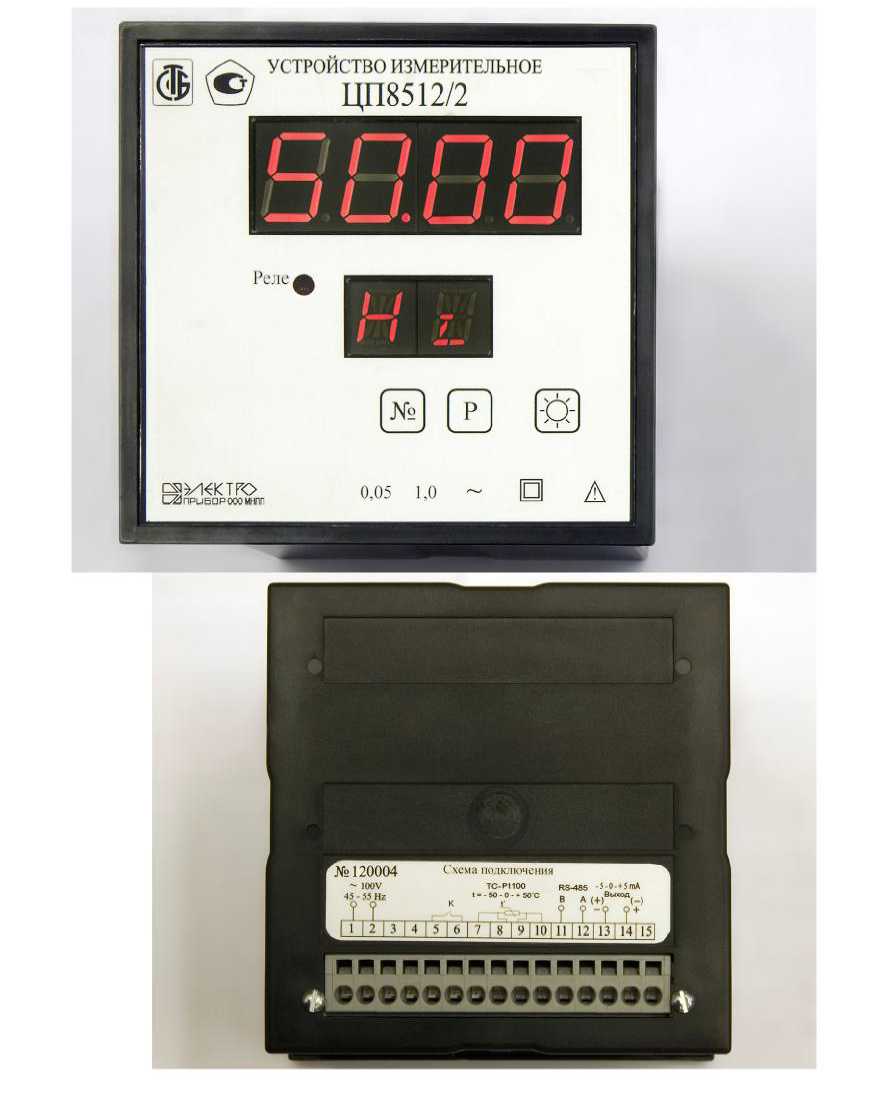

Рисунок 1 - Фото общего вида устройств измерительных ЦП8512

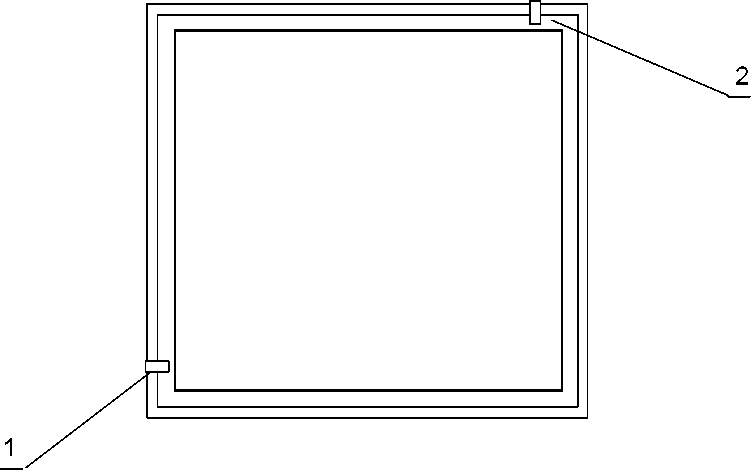

1 - место расположения клейма - наклейки ОТК,
2 - место расположения клейма - наклейки знака поверки
Рисунок 2 Схема указания мест расположения клейм - наклеек ОТК и знака поверки на устройствах (вид сзади)
Наименование |
Количество | |
ЦП8512/1, ЦП8512/2 ЦП8512/5, ЦП8512/6 |
ЦП8512/3, ЦП8512/4 | |
Устройство измерительное ЦП8512 |
1 |
1 |
Т ермопреобразователь сопротивления* |
1 |
- |
Паспорт ЗЭП.499.022 ПС |
1 |
1 |
Методика поверки МП.ВТ.101-2004** |
1 |
1 |
Руководство по эксплуатации ЗЭП.499.022 РЭ ** |
1 |
1 |
* Тип и необходимость поставки термопреобразователя сопротивления ЦП8512/2, ЦП8512/5, ЦП8512/6 указывается при заказе. ** Количество экземпляров оговаривается при заказе. |
для ЦП8512/1, |
Основные технические характеристики выпускаемых модификаций устройств приведены в таблице 2.
Таблица 2 Технические характеристики модификаций устройств ЦП8512
Модификация устройств |
Диапазон измерений входного сигнала |
Диапазон изменения выходного аналогового сигнала 1 |
Наличие интерфейса | ||
Частоты, Гц |
температуры2 с ТС (100П, 100М, Pt100), оС |
по частоте, мА |
по температуре, мА | ||
1 |
2 |
3 |
4 |
5 |
6 |
ЦП8512/1 |
45 - 55 |
от - 50 до +50 |
- |
0 - 5 от -5 до +5 4 - 20 |
- |
1 |
2 |
3 |
4 |
5 |
6 |
ЦП8512/2 |
45 - 55 |
от - 50 до +50 |
- |
0 - 5 от -5 до +5 4 - 20 |
RS-485 |
ЦП8512/3 |
45 - 55 |
- |
0 - 5 4 - 20 |
- |
- |
ЦП8512/4 |
45 - 55 |
- |
0 - 5; 4 - 20 |
- |
RS-485 |
ЦП8512/5 |
- |
от - 50 до + 50 |
- |
- |
- |
ЦП8512/6 |
- |
от - 50 до + 50 |
- |
0 - 5 от -5 до +5 4 - 20 |
RS-485 |
Примечания
|
Каждая модификация устройств изготавливается на один из диапазонов изменения выходного сигнала (при его наличии), который указывается при заказе.
Пределы допускаемой основной приведенной погрешности по показаниям цифрового индикатора, цифровому выходному сигналу и аналоговому выходному сигналу, % нормирующего значения
- при измерении частоты ± 0,05;
- при измерении выходных сигналов ТС с представлением в °С ± 1,0 Нормирующие значения
-для показаний индикатора и цифрового выходного сигнала
50 Гц - при измерении частоты;
100 °С - при измерении температуры;
- для выходного аналогового сигнала
5 мА - для диапазона от 0 до 5 мА;
10 мА - для диапазона от минус 5 до плюс 5 мА;
20 мА - для диапазона от 4 до 20 мА
Таблица 3 Влияющие величины и пределы допускаемой дополнительной погрешности устройств измерительных ЦП8512
Влияющая величина, единицы измерений |
Пределы допускаемой дополнительной приведенной погрешности, % нормирующего значения: | |
при измерении частоты |
при измерении температуры* | |
изменение температуры окружающего воздуха от (20 ± 2) оС до минус 40 оС и до плюс 50 оС на каждые 10 оС |
± 0,05 |
± 0,5 |
воздействие относительной влажности (95 ± 3) % при температуре 35 оС |
± 0,05 |
± 0,5 |
воздействие внешнего однородного магнитного поля переменного тока с магнитной индукцией 0,5 мТл |
± 0,05 |
± 0,5 |
изменение напряжения измерительной цепи по частоте от номинального значения 220 В до 242 В и 187 В или 100 В до 110 В и 85 В |
± 0,05 |
± 0,5 |
изменение напряжения сети питания от номинального значения в допускаемых пределах |
± 0,05 |
± 0,5 |
*при измерении выходных сигналов ТС с представлением в °С.
Напряжение питания устройств: модификаций ЦП8512/1 и ЦП8512/4
модификаций ЦП8512/5 и ЦП8512/6
модификаций ЦП8512/3 - ЦП8512/6
- от измерительной цепи по частоте напряжением (220 +22-33) В или(110 +10-15) В частотой от 45 до 55 Гц;
- от сети переменного тока напряжением (220 +22-33) В и частотой (50± 0,5) Гц;
- от сети постоянного тока напряжением (220 +80-115) В
или сети переменного тока напряжением (220 +40-135) В и частотой (50±0,5) Гц (универсальное питание);
модификаций ЦП8512/3 - ЦП8512/4 - от сети постоянного тока напряжением (48 +22-8) В
Рабочие условия применения:
- диапазон температур, °С
- относительная влажность
- магнитное поле переменного тока
от минус 40 до плюс 50 до 95% без конденсации;
с индукцией не более 0,5 мТл
- вибрации в диапазоне частот от 10 до 55 Гц при амплитуде смещения 0,15 мм
Температура транспортирования от минус 50 до плюс 50 °С;
относительная влажность, % от 5 до 95 без конденсации
Температура хранения от 5 до 40 °С;
относительная влажность, %, не более 80
Мощность, потребляемая от источника питания и измерительной цепи, ВА, не более 8
Габаритные размеры, мм, не более 120х120х150
Масса, кг, не более 1,0
