По способу преобразования ИП относятся к преобразователям с выходным аналоговым сигналом, пропорциональным среднеквадратическому значению выходного сигнала.

Информацию несет среднее значение выходного аналогового сигнала.

ИП конструктивно состоят из следующих основных узлов: основания с двумя клеммными колодками; крышки корпуса; двух крышек клеммных колодок; зажимов подключения внешних цепей; печатной платы с элементами схемы; трансформатора питания и входного трансформатора напряжения.

Основание с клеммными колодками, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала.

В зависимости от величины входных и выходных сигналов, вида источника питания ИП имеют девять модификаций.

Модификации ЭП8555/1, ЭП8555/2, ЭП8555/6-ЭП8555/9 предназначены для преобразования одного из диапазонов напряжения.

Модификации ЭП8555/3 - ЭП8555/5, ЭП8555/7 представляют собой три канала преобразования в одном корпусе - трехканальный ИП.

ИП по заказу изготавливаются со встроенным интерфейсом RS-485 для передачи информации в цифровом коде в автоматизированную систему или на дисплей персональной ЭВМ.

ИП могут применяться для контроля напряжения электрических систем и установок, для комплексной автоматизации объектов электроэнергетики, для автоматизированных систем управления технологическими процессами энергоемких объектов различных отраслей промышленности.

Фотография общего вида ИП приведена на рисунке 1, схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП приведены на рисунке 2.

Na 779

2010 г.

L__ащда "

I = £. j; _г.,д = q . j | ^:;i>. ■._ 1

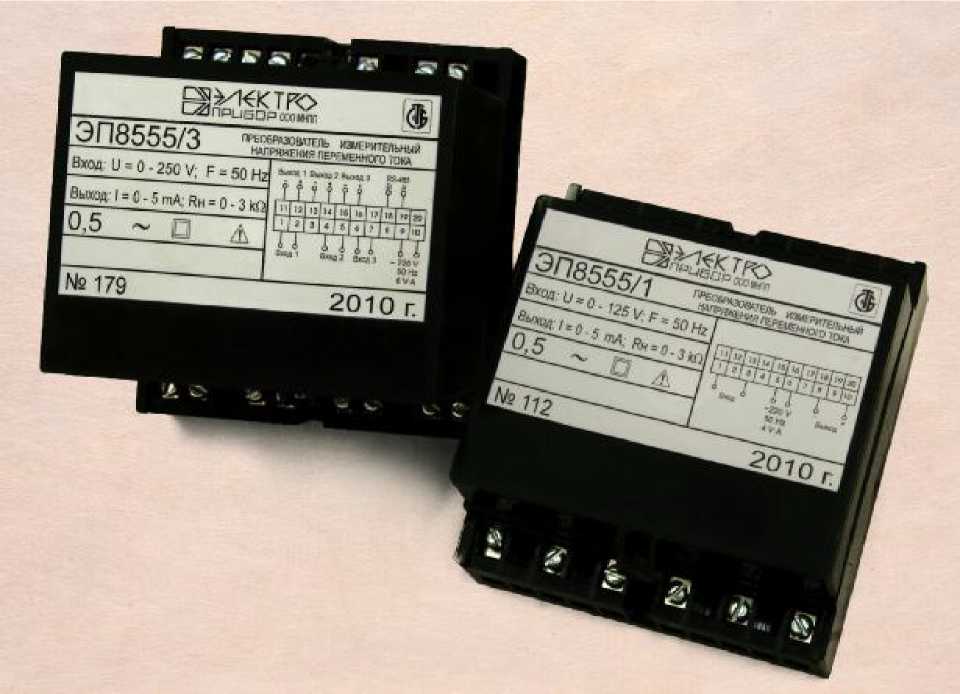

Рисунок 1 - Фотография общего вида

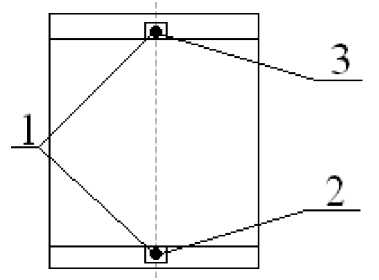

• 1 - винты, крепящие крышку корпуса к основанию;

• 2 - место для нанесения оттиска клейма ОТК;

• 3 - место для нанесения оттиска клейма знака поверки средств измерений.

Рисунок 2 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП (вид сверху)

Лист № 3 Всего листов 6

Комплект поставки соответствует таблице 2.

Лист № 5

Всего листов 6

Таблица 2

Характеристики входных и выходных сигналов, сопротивления нагрузки в зависимости от модификации ИП приведены в таблице 1.

Таблица 1

Каждая модификация ИП по заказу может иметь интерфейс RS-485.

Класс точности ИП 0,5.

Пределы допускаемой основной приведенной погрешности ИП от нормирующего значения выходного аналогового сигнала во всем диапазоне изменений сопротивления нагрузки ИП, а также при изменении частоты входного сигнала ИП в диапазоне от 45 до 55 Гц - ± 0,5 %.

Пределы допускаемых дополнительных приведенных погрешностей, вызванных изменением влияющих факторов от нормальных значений, до любых значений в пределах рабочих условий применения, в процентах от нормирующего значения выходного аналогового сигнала:

а) при изменении температуры окружающего воздуха от

(20 ± 2) °С до минус 30 и плюс 50 °С на каждые 10 °С                    ± 0,4 %;

б) при воздействии относительной влажности (95 ± 3) % при температуре 35 °С                                               ± 0,9 %;

• - для ЭП8555/3 - ЭП8555/5, ЭП8555/7

• - для ЭП8555/1, ЭП8555/2, ЭП8555/6

Мощность, потребляемая ИП от измерительной цепи при номинальных значениях преобразуемых входных сигналов, В •А, не более:

• - для ЭП8555/1, ЭП8555/2, ЭП8555/6

• - для ЭП8555/3 - ЭП8555/5, ЭП8554/7 по каждому входу

-для ЭП8555/8, ЭП8555/9

Рабочие условия применения:

• - температура окружающего воздуха, °С             от минус 30 до плюс 50;

• - относительная влажность                                95 % при 35 °С.

Габаритные размеры ИП, мм, не более                     110 х 120 х 125.

Масса ИП, кг, не более:

• - для ЭП8555/3 - ЭП8555/5, ЭП8555/7

• - для ЭП8555/1, ЭП85555/2, ЭП8555/6, ЭП8555/8, ЭП8555/9

Средний срок службы, лет, не менее

Средняя наработка на отказ, ч, не менее                          50 000.
