Наименование

Обозначение

Количество

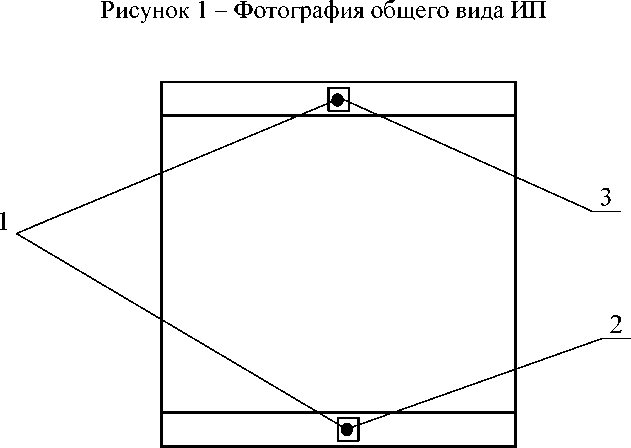

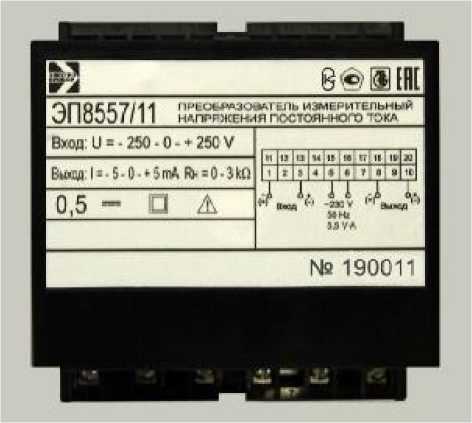

Преобразователь измерительный напряжения постоянного тока ЭП8557

3ЭП.499.877

1 шт.

Руководство по эксплуатации

3ЭП.499.877 РЭ

1 экз.

Методика поверки

МП.ВТ.140-2006

1 экз.

Паспорт

3ЭП.499.877-02 ПС

1 экз.

Для партии ИП, предназначенных одному потребителю, количество экземпляров оговаривается при заказе.

Тип и модификация

ИП

Диапазон измерений входного сигнала, В

Выходной сигнал

Диапазон изменений сопротивления нагрузки, кОм

Количество

диапазон

изменений, мА

нормирующее значение, мА

вхо

дов

вы-ходов

1

2

3

4

5

6

7

ЭП8557/1,

ЭП8557/7

от 0 до 1

от 0 до 5

от 0 до 10

от 0 до 60

от 0 до 100

от 0 до 150

от 0 до 250

от 0 до 500 от 0 до 1000

от 0 до 5

5

от 0 до 3

1

1

ЭП8557/2,

ЭП8557/8

от 4 до 20

20

от 0 до 0,5

ЭП8557/3,

ЭП8557/9

от 0 до 5

5

от 0 до 3

1 или 2

2

ЭП8557/4,

ЭП8557/10

от 4 до 20

20

от 0 до 0,5

ЭП8557/5,

ЭП8557/11

от -1 до 0 до +1 от -5 до 0 до +5

от -10 до 0 до +10

от -60 до 0 до +60 от -100 до 0 до +100 от -150 до 0 до +150 от -250 до 0 до +250 от -500 до 0 до +500 от -1000 до 0 до +1000

от -5 до 0 до + 5 или

от 0 до 2,5 до 5

5

от 0 до 3

1

1

от 4 до 12 до 20

20

от 0 до 0,5

ЭП8557/6,

ЭП8557/12

от -5 до 0 до + 5 или

от 0 до 2,5 до 5

5

от 0 до 3

1 или 2

2

от 4 до 12 до 20

20

от 0 до 0,5

Наименование характеристики

Значение

Класс точности

0,5

Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала, %

± 0,5

Диапазон рабочих температур, °С

от -40 до +55

Пределы допускаемой дополнительной погрешности в рабочем диапазоне температур на каждые 10 °С, %

± 0,4

Пределы допускаемой дополнительной погрешности при относительной влажности до 95 % при +35 °С, %

± 1,0

Пределы допускаемой дополнительной погрешности, вызванной влиянием внешнего однородного постоянного магнитного поля. С магнитной индукцией 0,5 мТл при самом неблагоприятном направлении магнитного поля, %

± 0,5

Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания от номинального до минимального и максимального значений для всех вариантов питания, %

± 0,25

Пределы допускаемой дополнительной погрешности, вызванной воздействием переменной составляющей входного сигнала амплитудой до 15 % конечного значения диапазона измерений входного сигнала частотой от 50 до 400 Гц (для модификаций с ЭП8557/1 по ЭП8557/6), %

± 0,5

Наименование характеристики

Значение

1

2

Параметры электрического питания

от сети переменного тока напряжением от 207 до 253 В с номинальным значение 230 В, частотой (50 ± 0,5) Гц или

от сети переменного тока напряжением от 80 до 265 В с номинальным значение 230 В, частотой (50 ± 0,5) Гц или от сети постоянного тока напряжением от 105 до 300 В с номинальным значением 230 В

или

от сети постоянного тока напряжением от 37 до 72 В с номинальным значением 48 В

или

от сети постоянного тока напряжением от 19 до 36 В с номинальным значением 24 В

или

от сети постоянного тока напряжением от 10 до 18 В с номинальным значением 12 В

или

от сети постоянного тока напряжением от 4,8 до 5,6 В с номинальным значением 5 В

Наименование характеристики

Значение

1

2

Потребляемая мощность:

• - от сети питания переменного тока, В-А, не более

• - от сети питания постоянного тока, Вт, не более

• - от измерительной цепи, в зависимости от конечного значения диапазона измерений, по каждому входу, не более

5,5

4,0

0,005 Вт, для 1 В 0,01 Вт, для 5 В 0,05 Вт, для 10 В 0,1 Вт для 60 В 0,1 Вт для 100 В 0,1 Вт для 150 В 0,1 Вт для 250 В 0,15 Вт для 500 В 0,3 Вт для 1000 В

Габаритные размеры ИП, мм, не более:

• - ширина

• - длина

• - глубина

110

120

125; 136 (при креплении на DIN-рейку 35 мм)

Масса, кг, не более

0,8

Условия эксплуатации:

• - температура окружающей среды

• - относительная влажность

от минус 40 до плюс 55 ° С до 95 % при 35 ° С

Время установления рабочего режима ИП, ч, не более

0,5

Средний срок службы, лет, не менее

15

Средняя наработка на отказ, ч, не менее

50000

Диапазон изменения выходного сигнала, мА

Время установления выходного сигнала, с

Пульсация выходного сигнала, мВ

от 0 до 5; от -5 до 0 до + 5; от 0 до 2,5 до 5

0,5

90

0,005

150

от 4 до 20; от 4 до 12 до 20

0,5

60

0,005

100
