Номер по Госреестру СИ: 32285-17
32285-17 Устройства измерительные
(ЦП8512)
Назначение средства измерений:
Устройства измерительные ЦП8512 (далее - устройства) предназначены для измерений частоты сигналов переменного тока с отображением ее на встроенном цифровом индикаторе, преобразования измеренного значения в выходной аналоговый сигнал постоянного тока (модификации ЦП8512/1 - ЦП8512/4) и в сигнал интерфейса RS-485 (модификации ЦП8512/2, ЦП8512/4); измерений сигналов сопротивления от термопреобразователей сопротивления с преобразованием в значения температуры по ГОСТ 6651-2009 и отображением в градусах Цельсия на встроенном цифровом индикаторе, преобразования полученных значений температуры в выходной аналоговый сигнал постоянного тока (модификации ЦП8512/1, ЦП8512/2, ЦП8512/5, ЦП8512/6) и в сигнал интерфейса RS-485 (модификации ЦП8512/2, ЦП8512/6).
Внешний вид.
Устройства измерительные
Рисунок № 1
Внешний вид.
Устройства измерительные
Рисунок № 2
Внешний вид.
Устройства измерительные
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) устройств состоит из встроенного системного программного обеспечение (ВСПО). ВСПО содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память устройств на заводе изготовителе.
После установки (прошивки) ПО в энергонезависимую память устройства пережигается перемычка JTAG интерфейса в микроконтроллере. Конструкция СИ исключает возможность несанкционированного влияния на ПО устройств и измерительную информацию. Уровень защиты «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики устройств, указанные в таблице 3, приведены с учетом влияния ВСПО.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
CP8512.txt |
Номер версии (идентификационный номер ПО) |
Версия ПО не ниже 310 |
Цифровой идентификатор ПО |
6A25OCAD |
Алгоритм вычисления цифрового идентифика-тора |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель устройства методом офсетной печати и на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам измерительным ЦП8512
ТУ РБ 300080696.022-2004 «Устройства измерительные ЦП8512. Технические условия.»
Поверка
Поверкаосуществляется по документу МП.ВТ.101-2004 «Устройства измерительные ЦП8512. Методика поверки», утвержденному РУП «Витебский ЦСМС» 20 августа 2004 г.
Основные средства поверки:
установка поверочная полуавтоматическая УППУ-1М, регистрационный номер в Федеральном информационном фонде № 5929-77;
магазин сопротивлений Р4831, 1М, регистрационный номер в Федеральном информационном фонде № 6332-77;
магазин сопротивлений Р33, регистрационный номер в Федеральном информационном фонде № 1321-60;
катушка сопротивления образцовая Р331, регистрационный номер в Федеральном информационном фонде № 1162-58;
Лист № 8 Всего листов 8 частотомер Ч3-54, регистрационный номер в Федеральном информационном фонде № 5480-76;
вольтметр В7-34, регистрационный номер в Федеральном информационном фонде № 7982-80.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых устройств с требуемой точностью.
Знак поверки наносится на корпус устройств в соответствии с рисунком 3.
Изготовитель
Общество с ограниченной ответственностью «Многопрофильное научно-производственное предприятие «Электроприбор» (ООО МНПП «Электроприбор»)
Адрес: 210001 Республика Беларусь, г. Витебск, ул. Зеньковой, 1
Тел./факс (10-375-212) 67-28-16
Web-сайт: www. electropribor. com E-mail: electropribor@mail.ru
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: Москва, 119361, Россия, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 430-57-25
Web-сайт: www.vniims.ru E-mail: office@vniims.ru
Принцип действия устройств ЦП8512 основан на преобразовании входного сигнала в цифровой код. После этого производятся вычисления требуемых величин в цифровой форме, результаты выводятся на цифровой индикатор устройств и передаются по интерфейсу RS-485, а также преобразуются в выходной аналоговый сигнал постоянного тока.
Устройства конструктивно состоят из следующих основных узлов: корпуса, крышки, платы управления и индикации, платы источника питания.
Корпус и крышка устройств выполнены из пластмассы. Крышка к корпусу крепится при помощи защелок.
Конструкцией устройств предусмотрена их установка на щитах и панелях.
Устройства имеют 6 модификаций (см. таблицу 2).
ЦП8512/1 - ЦП8512/4 могут применяться в составе электроэнергетических систем и установок и предназначены для включения в цепь переменного напряжения непосредственно или через измерительные трансформаторы напряжения.
ЦП8512/1, ЦП8512/2, ЦП8512/5, ЦП8512/6 в комплекте с термопреобразователями сопротивления из платины и меди с номинальными статическими характеристиками 100М, 100П, Pt100 (далее - ТС) по ГОСТ 6651-2009 могут применяться для измерения температуры воздуха, сыпучих, жидких или газообразных сред.
Модификации устройств, имеющие встроенный интерфейс RS-485, обеспечивают передачу информации в цифровом виде в автоматизированную систему или на дисплей персональной ЭВМ (далее - ПЭВМ).
При помощи кнопок, расположенных на передней панели, в память устройств заносятся два значения температуры Т1 и Т2 (Т1 < Т2) из диапазона измерений, которые определяют переключение внешней электрической цепи контактами реле, встроенного в устройства. При достижении температуры Т1 контакты реле замыкаются, а при температуре Т2 контакты реле размыкаются, таким образом, устройства могут выполнять функцию поддержания температуры различных сред.
Фотографии общего вида устройств приведены на рисунках 1 и 2. Схема указания мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на устройства приведены на рисунке 3.

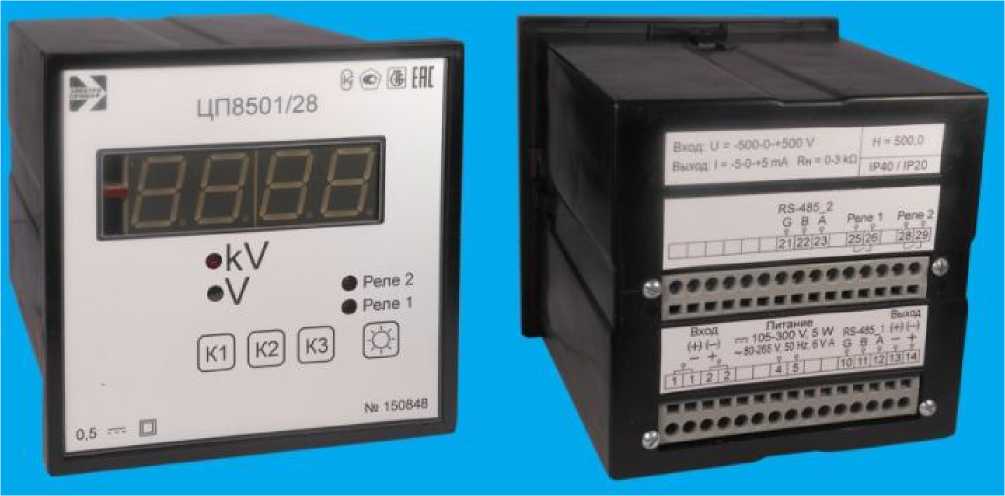

Рисунок 1 - Фотография общего вида устройств измерительных ЦП8512 с габаритными размерами 120x120x130 мм.

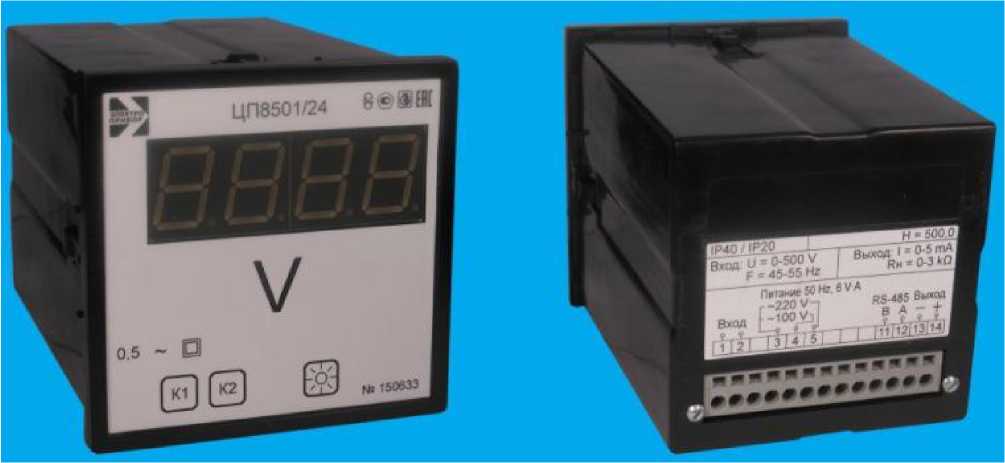

Рисунок 2 - Фотография общего вида устройств измерительных ЦП8512 с габаритными размерами 96x96x130 мм.
1 - место расположения клейма - наклейки ОТК,
2 - место расположения клейма - наклейки знака поверки

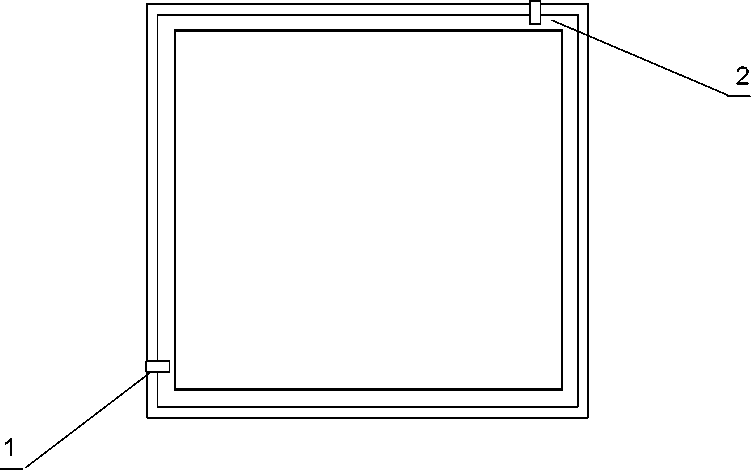

Рисунок 3 - Схема указания мест нанесения клейм - наклеек ОТК и знака поверки на устройствах (вид сзади )
Таблица 6 -
Наименование |
Обозначение |
Количество | |
ЦП8512/1, ЦП8512/2, ЦП8512/5, ЦП8512/6 |
ЦП8512/3, ЦП8512/4 | ||
Устройство измерительное ЦП8512 |
ЗЭП.499.022 |
1 |
1 |
Термопреобразователь сопротивления |
Тип и необходимость указывается при заказе |
1 |
- |
Паспорт |
ЗЭП.499.022 ПС |
1 |
1 |
Руководство по эксплуатации |
ЗЭП.499.022 РЭ |
Количество по заказу |
Количество по заказу |
Методика поверки |
МП. ВТ. 101-2004 |
Количество по заказу |
Количество по заказу |
Таблица 2 - Диапазоны входных и выходных сигналов модификаций устройств ЦП8512
Модификация устройств |
Диапазон измерений входного сигнала |
Диапазон изменения |
Наличие интерфейса RS-485 | ||||
частоты, Гц |
сигналов от ТС [температура, оС] |
показаний цифрового табло устройства |
выходного аналогового сигнала, мА | ||||
по частоте, Гц |
по температуре, оС |
по частоте |
по сигналу сопротивления от ТС | ||||
ЦП8512/1 |
45 - 55 |
100П, 100М, Pt100 [от - 50 до +50] |
45 - 55 |
от - 50 до +50 |
- |
от 0 до 5 от -5 до +5 от 4 до 20 |
нет |
ЦП8512/2 |
да | ||||||
ЦП8512/3 |
45 - 55 |
- |
45 - 55 |
- |
от 0 до 5 от 4 до 20 |
- |
нет |
ЦП8512/4 |
да | ||||||
ЦП8512/5 |
- |
100М [от - 50 до +50; от - 50 до + 200] |
- |
от - 50 до +50 от - 50 до + 200 |
- |
- |
нет |
100П, Pt100 [от - 50 до +50; от - 50 до + 200; от + 100 до + 600] |
от - 50 до +50 от - 50 до + 200 от + 100 до + 600 | ||||||
ЦП8512/6 |
- |
100М [от - 50 до +50; от - 50 до + 200] |
- |
от - 50 до +50 от - 50 до + 200 |
- |
от 0 до 5 от -5 до +5 от 4 до 20 |
да |
100П, Pt100 [от - 50 до +50; от - 50 до + 200; от + 100 до + 600] |
от - 50 до +50 от - 50 до + 200 от + 100 до + 600 |
Примечание:
Каждая модификация устройств изготавливается для одного типа ТС, одного диапазона измерений температуры и на один из диапазонов изменений выходного аналогового сигнала, которые указываются при заказе
Лист № 5 Всего листов 8 Метрологические характеристики устройств указаны в таблице 3.
Таблица 3 - Метрологические характеристики устройств
Характеристика |
З |
начение | |
при измерении частоты |
при измерении сигналов от ТС с представлением в °С | ||
Класс точности ИП |
0,05 |
1,0 | |
Пределы допускаемой основной приведенной погрешности устройств, % от нормирующего значения входного аналогового сигнала, ± |
0,05 |
1,0 | |
Пределы допускаемых дополнительных приведенных погрешностей, вызванных изменением влияющих факторов от нормальных значений, до любых значений в пределах рабочих условий применения, % от нормирующего значения выходного аналогового сигнала, ± |
- при изменении температуры окружающего воздуха от +(20±2) °С до -30 и +50 °С на каждые 10 °С |
0,05 |
0,5 |
- при воздействии относительной влажности (95±3) % при +35 °С |
0,05 |
0,5 | |
- при воздействии внешнего однородного магнитного поля переменного тока частотой 50 Гц с магнитной индукцией 0,5 мТ при самом неблагоприятном направлении и фазе магнитного поля |
0,05 |
0,5 | |
- при изменении напряжения питания от номинального значения в допускаемых пределах |
0,05 |
1,0 | |
Нормирующие значения -для показаний индикатора и цифрового выходного сигнала 50 Гц - при измерении частоты; Диапазон изменения показаний цифрового табло устройства по температуре в °С -при измерении сигналов от ТС с представлением в °С;
5 мА - для диапазона от 0 до 5 мА; 5 мА - для диапазона от -5 до +5 мА; 20 мА - для диапазона от 4 до 20 мА;
25 мА - для диапазона от 0 до 5 мА; 80 мА - для диапазона от 4 до 20 мА. |
Лист № 6 Всего листов 8 Технические характеристики устройств указаны в таблице 5.
Таблица 5 - Метрологические характеристики устройств
Характеристика |
Значение |
Параметры электрического питания: | |
- питание ЦП8512/1 и ЦП8512/2 |
от измерительной цепи по частоте напряжением от 207 до 253 В или от 90 до 110 В частотой от 45 до 55 Гц; |
- питание ЦП8512/3 - ЦП8512/4 |
от измерительной цепи по частоте напряжением от 207 до 253 В или от 90 до 110 В частотой от 45 до 55 Гц или от сети переменного тока напряжением от 85 до 265В, частотой 50 Гц или от сети постоянного тока напряжением от 105 до 300 В или от сети постоянного тока (далее - универсальное питание 230В) или от сети постоянного тока напряжением ( 4 8-+822 ) В, (24-52) В, (12+2) В или (5+0:2) В |
- питание ЦП8512/5 и ЦП8512/6 |
От сети переменного тока напряжением от 207 до 253 В, 50 Гц или универсальное питание 230 В или от сети постоянного тока напряжением ( 4 8-+822 ) В, (24-52) В, (12+2) В или (5+0,2) В |
Мощность, потребляемая устройствами от цепи питания или измерительной цепи по частоте, при номинальном значении напряжения и максимальных значениях входных сигналов, В •А, не более:
|
8,0 6,0 5,0 5,0 |
Рабочие условия применения:
|
от -40 до +55; 95 от 84 до 106,7 |
Нормальные условия применения: -температура окружающей среды, °С
|
от +18 до +22 от 30 до 80 от 84 до 106,7 |
Лист № 7
Всего листов 8
Характеристика |
Значение |
Габаритные размеры модификаций ЦП8512/1 - ЦП8512/6, мм, не более: - высота |
120 |
- ширина |
120 |
- длина |
130 |
Габаритные размеры модификаций ЦП8512/3 - ЦП8512/6 (по заказу), мм, не более: - высота |
96 |
- ширина |
96 |
- длина |
130 |
Масса, кг, не более |
0,75 |
Средний срок службы, лет, не менее |
15 |
Средняя наработка на отказ, часов, не менее |
150000 |
