Номер по Госреестру СИ: 35361-12
35361-12 Установки поверочные переносные
(УПП8531М)
Назначение средства измерений:
Установки поверочные переносные УПП8531М (далее - УПП) предназначены для поверки:
- измерительных преобразователей (далее - ИП) активной (Р) и реактивной (Q) мощности трехфазных сетей переменного тока;
- ИП действующего значения синусоидального переменного тока и напряжения синусоидального переменного тока;
- показывающих цифровых и стрелочных приборов (далее - приборов), предназначенных для измерения активной и реактивной мощности трехфазных и однофазных сетей переменного тока (ваттметров, варметров), силы переменного тока (амперметров), напряжения переменного тока (вольтметров);
- каналов телемеханики.
Для подключения к персональной ЭВМ (далее - ПЭВМ) УПП имеют встроенный интерфейс RS-232, который позволяет передавать информацию в цифровом виде в автоматизированную систему или на дисплей ПЭВМ.
УПП предназначены для поверки ИП и приборов, имеющих пределы допускаемой основной приведенной погрешности, равные или более ± 0,5 %, как в лабораторных условиях, так и на месте эксплуатации без снятия ИП, приборов со щитов, а также при настройке и приемо-сдаточных испытаниях при выпуске ИП и приборов из производства.
Внешний вид.
Установки поверочные переносные
Рисунок № 1
Внешний вид.
Установки поверочные переносные
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) УПП состоит из ПО контроллера управления и ПО измерительного контроллера. Учетная информация о встроенном ПО УПП приведена в таблице 1.
Таблица 1- Идентификация ПО УП |
П | |||
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
ПО контроллера управления |
UPP8531main_V200 |
2.0 |
DA5AA01F |
CRC32 |
ПО измерительного контроллера |
UPP8531izm_V4 |
4.0 |
FECAE4BF |
CRC32 |
Метрологические характеристики УПП определены с учетом встроенного ПО модулей, установленного изготовителем, доступ ко входам программирования модулей УПП отсутствует. Версия ПО индицируется на специализированном оборудовании изготовителя. Уровень защиты ПО модулей УПП - «C» по МИ 3286-2010.
ПО хранится в энергозависимой памяти микроконтроллера. После установки (прошивки) ПО пережигается перемычка JTAG интерфейса в микроконтроллере.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель УПП и на эксплуатационную документацию способом, аналогичным с выполнением других надписей и знаков.
лист № 10 всего листов 11
Сведения о методиках измерений
Нормативные и технические документы
Поверка
ПоверкаПоверка осуществляется в соответствии с документом «Установки поверочные переносные УПП8531М. Методика поверки МП. ВТ. 151 - 2006»
Перечень основного оборудования для поверки:
-
- преобразователь измерительный эталонный ЦП7009, диапазоны измерений: напряжения - от 0 до 100 В, тока - от 0 до 5 А, частота входных сигналов - от 45 до 65 Гц, основная погрешность ± 0,05 %;
-
- установка поверочная полуавтоматическая универсальная УППУ-1 М, диапазоны измерений: ток от 10 мА до 10 А, напряжение от 1 до 750 В, пределы допускаемой основной приведенной погрешности по току и напряжению ±0,03 %; по мощности ± 0,04%;
-
- калибратор программируемый П320, диапазон изменений калиброванных токов от 10-9 до 10-1 А, основная погрешность ± 0,015 %;
-
- компаратор напряжений Р3003, диапазон измерений от 0,01 мВ до 11,11 В, класс точности 0,0005;
-
- магазин сопротивлений РЗЗ, диапазон сопротивлений от 0,1 до 99999,9 Ом, класс точности 0,2;
-
- мера электрического сопротивления однозначная Р3030, сопротивление 100 Ом, класс точности 0,002.
Изготовитель
УПП представляют собой выполненные в едином корпусе устройства, обеспечивающие задание входного сигнала для поверяемых ИП, приборов, каналов телемеханики и поверку ИП, приборов. Входные и выходные сигналы, основная приведенная погрешность поверяемых ИП, приборов, выраженная в процентах, отображаются на цифровом табло (далее - табло) УПП.
На табло УПП в зависимости от поверяемого ИП, прибора, канала телемеханики отображаются необходимые параметры:
-
- значение сигнала, подаваемого на вход ИП, прибора, канала телемеханики;
-
- значение сигнала проверяемой точки прибора;
-
- значение выходного аналогового сигнала поверяемого ИП, прибора;
-
- основная погрешность выходного аналогового сигнала поверяемого ИП, прибора со знаком " - " (в случае отрицательного значения);
-
- основная погрешность прибора на заданной точке шкалы со знаком " - " (в случае отрицательного значения);
-
- сигнал интерфейса RS-485 (далее - сигнал интерфейса) поверяемого ИП, прибора.
В качестве корпуса УПП использован пластиковый кейс. Кейс закрывается на 2 замка и имеет ручку для переноски.
На внутренней поверхности крышки кейса в кармане размещается эксплуатационная документация УПП в соответствии с комплектом поставки.
Жгуты, сетевой кабель и заглушка, поставляемые в комплекте с УПП, помещаются также во внутренний карман кейса.

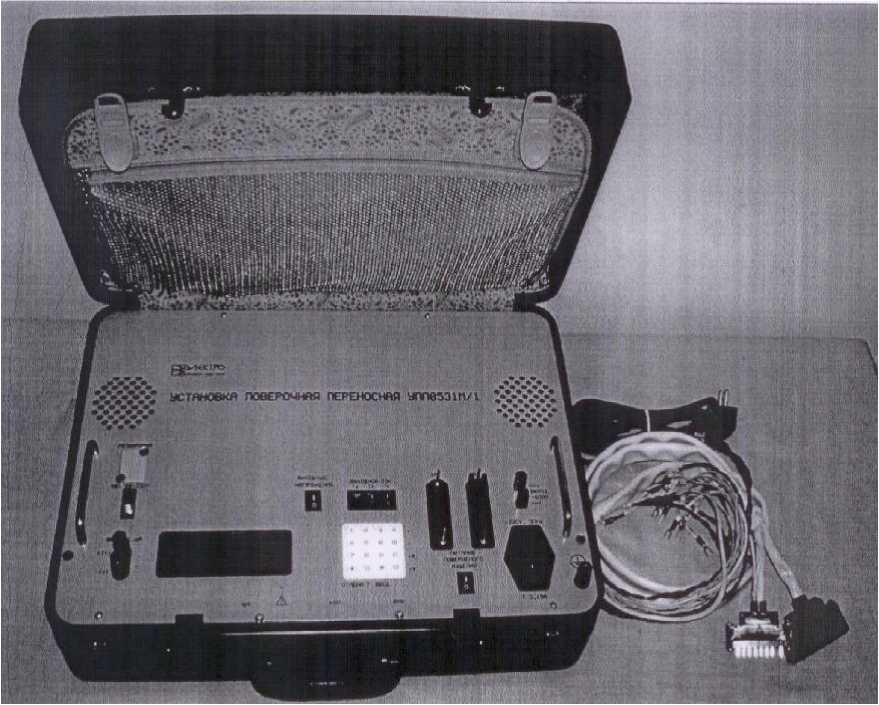

Фотография общего вида УПП приведена на рисунке 1.
Рисунок 1 - Фотография общего вида УПП

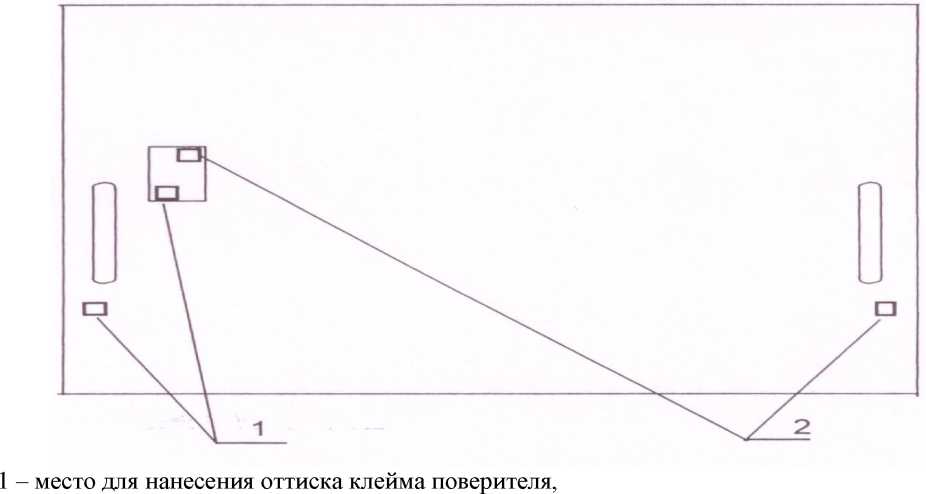

Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттисков клейм отдела технического контроля (далее - ОТК) и поверителя на лицевой панели УПП приведена на рисунке 2.
2 - место для нанесения оттиска клейма ОТК.
Рисунок 2 - Схема пломбировки от несанкционированного доступа и указания мест для нанесения оттисков клейм ОТК и поверителя на лицевой панели УПП
Комплектность приведена в таблице 7.
Таблица 7
Обозначение |
Наименование |
Количество | ||||
ЗЭП 499 311 |
Установка поверочная переносная УПП8531М |
УПП8531М/1 |
УПП8531М2 |
УПП8531М/3 |
УПП8531М/4 |
УПП8531М/5 |
5ЭП.503.331 |
Жгут № 1 |
1 |
1 |
- | ||
5ЭП.503.332 |
Жгут № 2 |
1 |
1 |
- | ||
5ЭП.503.333 |
Жгут № 3 |
1* |
1* |
- | ||
5ЭП.503.334 |
Жгут № 4 |
- |
1 | |||
5ЭП.503.335 |
Жгут № 5 |
1 | ||||
5ЭП.503.336 |
Жгут № 6 |
- |
1 | |||
5ЭП.503.337 |
Жгут № 7 |
- |
1 | |||
5ЭП.503.338 |
Жгут № 8 |
- |
- |
1 | ||
5ЭП.503.339 |
Жгут № 9 |
- |
1 | |||
5ЭП.300.310 |
Заглушка |
1 |
1 |
1 |
1 |
1 |
ЗЭП 499.311 ПС |
Паспорт |
1 |
1 |
1 |
1 |
1 |
ЗЭП 499 311 РЭ |
Руководство по эксплуатации |
1 |
1 |
1 |
1 |
1 |
МП.ВТ.151-2006 |
Методика повер ки |
1 |
1 |
1 |
1 |
1 |
5ЭП.503.161 |
Кабель сетевой |
1 |
1 |
1 |
1 |
1 |
* По заказу поставляются жгуты для поверки других типов ИП и приборов, по конструкции аналогичные жгуту № 3. |
Модификации УПП в зависимости от диапазона измерений входного сигнала и диапазона изменения выходного сигнала УПП приведены в таблицах 2-6.
Таблица 2 - Технические и метрологические характеристики УПП8531М/1
Выходной сигнал УПП (входной сигнал поверяемого ИП, прибора, канала телемеханики) |
Входной сигнал УПП (выходной сигнал поверяемого ИП, прибора) | ||||
диапазон |
норми- |
диапазон |
диапазон |
нормирующее | |
измерений |
рующее |
измерений |
показаний |
значение | |
значе- |
аналого- |
сигнала |
анало- |
показание | |
ние |
вого |
интерфейса |
гового |
сигнала | |
(номи- |
сигнала, |
(табло |
сигна- |
интер- | |
нальное |
мА |
поверяемого |
ла, мА |
фейса | |
значе- |
прибора) |
(табло | |||
ние) |
повер. прибо- | ||||
ра) | |||||
1 |
2 |
3 |
4 |
5 |
6 |
Переменный ток : | |||||
0 - 0,5 А |
0,5 А | ||||
0 - 1,0 А |
1,0 А |
0 - 5; 4 - 20 |
0 - N* |
5; 20 |
N* |
0 - 2,5 А |
2,5 А | ||||
0 - 5,0 А |
5,0 А | ||||
Постоянный ток: | |||||
от -5 до +5 мА |
5 мА |
от -5 до +5 |
от -N* до +N* |
5 |
N* |
от -20 до +20 мА |
20 мА |
ст -20 до +20 |
20 | ||
Напряжение переменного тока | |||||
0 - 125 В |
125 В |
0 - 5; 4 - 20 |
0 - N* |
5; 20 |
N* |
от 75 до 125 В |
125 В |
0-5 |
ОТ 0,6 • N* Д01,0 • N* |
5 |
N* |
0 - 250 В |
250 В |
0 - 250 В |
250 В | ||
0 - 400 В |
400 В |
0 - 5; 4 - 20 |
0 -400 В |
5; 20 |
400 В |
0 - 500 В |
500 В |
0 - 500 В |
500 В | ||
0 - 600 В |
600 В |
0 - 600 В |
600 В | ||
Однофазная активная мощность переменного | |||||
тока: | |||||
напряжение | |||||
0 - 600 В; |
( 600 В ) | ||||
ток | |||||
0 - 0,5 А 0 - 1,0 А 0 - 2,5 А 0 - 5,0 А; коэффициент |
( 0,5 А) ( 1,0А ) ( 2,5 А ) ( 5,0 А ) (1) | ||||
мощности COSф |
Окончание таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
Мощность: от - 300 Вт до + 300 Вт от - 600 Вт до + 600 Вт от - 1500 Вт до + 1500 Вт от - 3000 Вт до + 3000 Вт |
300 Вт 600 Вт 1500 Вт 3000 Вт |
— |
ОТ - N* до + N* |
— |
N* |
Трехфазная активная и реактивная мощность: линейное напряжение 0 - 120 В или фазное 0 - 70 В ; ток 0 - 0,5 А 0 - 1,0 А 0 - 2,5 А 0 - 5,0 А коэффициент мощности cosф или sinф от - 0,5 до -1 и от 0,5 до 1; |
( 100 В ) ( 57,7 В ) ( 0,5 А) ( 1,0 А ) (2,5 А) ( 5,0 А ) ( 1 ) |
— |
— |
— |
— |
Активная мощность: от - 86,6 Вт до + 86,6 Вт от - 173,2 Вт до + 173,2 Вт от - 433 Вт до + 433 Вт ст - 866 Вт до + 866 Вт |
86,6 Вт 173,2 Вт 433 Вт 866Вт |
от -5 до +5; 0-2,5-5; [0 -5; 4 -20]** |
от -N* до +N* [0 - N] ** |
5; 20 |
N* |
Реактивная мощность: от - 86,6 вар до + 86,6 вар от -173,2 вар до +173,2 вар от - 433 вар до + 433 вар от - 866 вар до + 866 вар |
86,6 вар 173,2 вар 433 вар 866 вар |
от -5 до +5; 0-2,5-5; [0-5; 4-20]** |
от -Ы*до +N* [0 - N] ** |
5; 20 |
N* |
* N - нормирующее значение показаний табло поверяемого прибора, соответствующее номинальному значению тока, напряжения, активной (реактивной) мощности однофазной или трехфазной сети до измерительных трансформаторов при симметричной системе напряжений для трехфазной сети
** Для ИП активной и реактивной мощности с нереверсивным выходным аналоговым
сигналом
Выходной сигнал УПП (входной сигнал поверяемого ИП, прибора, канала телемеханики) |
Входной сигнал УПП (выходной сигнал поверяемого ИП, прибора) | ||||
диапазон измерений |
нормирующее значение (номинальное значение) |
диапазон измерений аналогового сигнала, мА |
диапазон показаний сигнала ин терфейса (табло поверяемого прибора) |
нормирующее значение | |
ана-лого-вого сигнала, мА |
показание сигнала интерфейса (табло повер. прибора) | ||||
1 |
2 |
3 |
4 |
5 |
6 |
Трехфазная активная и реактивная мощность: линейное напряжение 0 - 120 В или фазное 0 - 70В; ток 0 - 0,5 А 0 - 1,0 А 0 - 2,5 А 0 - 5,0 А коэффициент мощности cosф или sinф от - 0,5 до -1 и от 0,5 до 1; |
( 100,0 В ) ( 57,7 В ) ( 0,5 А ) ( 1,0 А ) ( 2,5 А ) ( 5,0 А ) (1 ) |
— |
— |
— |
— |
Активная мощность: от - 86,6 Вт до + 86,6 Вт от - 173,2 Вт до + 173,2 Вт от - 433 Вт до + 433 Вт от - 866 Вт до + 866 Вт |
86,6 Вт 173,2 Вт 433 Вт 866 Вт |
от - 5 до + 5; 0 -2,5 - 5; [0-5; 4-20]** |
от - N* до +N* [0 - N] ** |
5; 20 |
N* |
Реактивная мощность: от - 86,6 вар до + 86,6 вар от -173,2 вар до+173,2 вар от - 433 вар до + 433 вар от - 866 вар до + 866 вар |
86,6 вар 173,2 вар 433 вар 866 вар |
от -5 до +5; 0 - 2,5 - 5; [0 - 5; 4-20]** |
от - N* до +N* [0 - N] ** |
5; 20 |
N* |
Постоянный ток: от - 5 до + 5 мА от - 20 до + 20 мА |
5 мА 20 мА |
от - 5 до +5 от -20 до +20 |
от -N* до +N* |
5 20 |
N* |
* N - нормирующее значение показаний табло поверяемого прибора, соответствующее номинальному значению тока, активной (реактивной) мощности трехфазной сети до измерительных трансформаторов при симметричной системе напряжений.
** Для ИП активной и реактивной мощности с нереверсивным выходным аналоговым
сигналом.
Выходной сигнал УПП (входной сигнал поверяемого ИП, прибора, канала телемеханики) |
Входной сигнал УПП (выходной сигнал поверяемого ИП, прибора) | ||||
диапазон |
нормиру- |
диапазон |
диапазон |
нормирующее | |
измерений |
ющее |
измерений |
показаний |
значение | |
значение |
аналогового |
сигнала |
анало- |
показаний | |
(номи- |
сигнала, |
интерфейса |
го- |
сигнала | |
нальное |
мА |
(табло |
вого |
интерфейса | |
значение) |
поверяемого |
сиг- |
(табло по- | ||
прибора) |
нала, мА |
веряемого прибора) | |||
Переменный ток: | |||||
0 - 0,5 А |
0,5 А | ||||
0 - 1,0 А |
1,0 А |
0 - 5; 4 -20 |
0 - N* |
5; 20 |
N* |
0 - 2,5 А |
2,5 А | ||||
0 - 5,0 А |
5,0 А | ||||
Постоянный ток: | |||||
от - 5 до +5 мА |
5 мА |
от -5 до +5 |
от -N* до +N* |
5 |
N* |
от -20 до +20 мА |
20 мА |
от -20 до +20 |
20 | ||
Напряжение | |||||
переменного тока | |||||
0 - 125 В |
125 В |
0-5; 4-20 |
0-N* |
5; 20 |
N* |
от 75 до 125 В |
125 В |
0-5 |
От 0,6^N* до |
5 |
N* |
0 - 250 В |
1,0-N* | ||||
0 - 400 В |
250 В |
0 - 250 В |
250 В | ||
0 - 500 В |
400 В |
0-5; 4-20 |
0 - 400 В |
5; 20 |
400 В |
0 - 600 В |
500 В |
0 - 500 В |
500 В | ||
600 В |
0 - 600 В |
600 В | |||
Однофазная активная мощность переменного | |||||
тока: | |||||
напряжение | |||||
0 - 600 В, |
( 600 В ) | ||||
ток | |||||
0 - 0,5 А |
( 0,5 А ) |
— |
— |
— |
— |
0 - 1,0 А |
( 1,0 А ) | ||||
0 - 2,5 А |
( 2,5 А ) | ||||
0 - 5,0 А коэффициент |
( 5,0 А ) | ||||
мощности COSф |
(1) | ||||
Мощность: | |||||
от - 300 Вт до + 300 Вт |
300 Вт | ||||
от - 600 Вт до + 600 Вт |
600 Вт |
- |
от -N* до +N* |
- |
N* |
от - 1500 Вт до +1500 Вт |
1500 Вт | ||||
от - 3000 Вт до + 3000 Вт |
3000 Вт |
* N - нормирующее значение показаний табло поверяемого прибора, соответствующее номинальному значению тока, напряжения однофазной или трехфазной сети, активной мощности однофазной сети до измерительных трансформаторов.
Выходной сигнал УПП (входной сигнал поверяемого ИП, прибора) |
Входной сигнал УПП (выходной сигнал поверяемого ИП, прибора) | ||||
диапазон измерений |
норми- |
диапазон |
диапазон показа- |
нормирующее значение | |
напряжения переменного тока, В |
рующее значение, В |
измерений аналогового сигнала, мА |
ний сигна ла ин- | ||
терфейса (табло поверяемого прибора) |
аналогового сигнала, мА |
показаний сигнала интерфейса (табло поверяемого прибора) | |||
0 - 125 |
125 |
0 - 5; 4 - 20 |
0 - N* |
5; 20 |
N* |
от 75 до 125 |
125 |
0-5 |
ст 0,6 • N* до 1,0 • N* |
5 |
N* |
0 - 250 |
250 |
0 - 250 В |
250 В | ||
0 - 400 |
400 |
0 - 5; 4 - 20 |
0 - 400 В |
5; 20 |
400 В |
0 - 500 |
500 |
0 - 500 В |
500 В | ||
0 - 600 |
600 |
0 - 600 В |
600 В |
* N - нормирующее значение показаний табло поверяемого прибора, соответствующее номинальному значению напряжения однофазной или трехфазной сети до измерительных трансформаторов.
Таблица 6 - Технические и метрологические характеристики УПП8531М/5
Выходной сигн (входной сигнал по ИП, прибо |
ал УПП веряемого ра) |
Входной сигнал УПП (выходной сигнал поверяемых ИП, прибора) | |||
диапазон измерений переменного тока, А |
нормирующее значение, А |
диапазон измерений аналогового сигнала, мА |
диапазон показаний сигнала интерфейса (табло поверяемого прибора) |
нормирующее значение | |
аналогового сигнала, мА |
Показаний сигнала интерфейса (табло поверяемого прибора) | ||||
1 |
2 |
3 |
4 |
5 |
6 |
0 - 0,5 0 - 1,0 0 - 2,5 0 - 5,0 |
0,5 1,0 2,5 5,0 |
0 - 5; 4 - 20 |
0 - N* |
5; 20 |
N* |
* N - нормирующее значение показаний табло поверяемого прибора, соответствующее номинальному значению тока однофазной или трехфазной сети до измерительных трансформаторов.
Пределы допускаемой основной приведенной погрешности (далее - основной погрешности) УПП в процентах от нормирующих значений, указанных в таблицах 2-6 ± 0,15
Основная погрешность УПП при измерении постоянного тока в режиме "мА"
± 0,05
в процентах от нормирующих значений, указанных в таблицах 2-6
Основная погрешность сигнала постоянного тока, подаваемого от УПП на вход канала телемеханики для УПП8531/1-УПП8531М/3, в процентах от нормирующего значения 5 или 20 мА ± 0,05
Пределы допускаемых дополнительных приведенных погрешностей УПП в процентах от нормирующих значений, указанных в таблицах 2-6:
- при изменении температуры окружающего воздуха
от (20 ± 5) °С до 10 °С и 35 °С на каждые 10 °С
±0,15
(± 0,05 для постоянного тока)
- при влиянии внешнего однородного магнитного поля переменного тока частотой 50 Гц (постоянного тока) с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля
- при изменении напряжения питания от номинального значения 220 В до 242 В и 187 В
- при изменении коэффициента мощности в диапазоне от 1 до 0,5 при индуктивном и емкостном виде нагрузки для прямого и обратного направления трехфазной мощности для УПП8531М/1, УПП8531М/2
± 0,3 (± 0,05)
± 0,07 (+ 0,03)
± 0,15
Питание:
- напряжение , В
- частота, Гц
+22
220-33
50 ± 0,5
Потребляемая мощность от цепи питания, ВА, не более
Рабочие условия применения:
- температура окружающего воздуха, ° С
- относительная влажность
Габаритные размеры, мм, не более
Масса, кг, не более
для УПП8531М/1, УПП8531М/2 для УПП8531М/3 - УПП8531М/5
Средний срок службы, лет, не менее
Гарантийный срок эксплуатации, мес
Средняя наработка на отказ, ч, не менее
Степень защиты от поражения электрическим током по ГОСТ 12.2.091-2002
170
от 10 до 35
75 % при 30 °С
560x500x210
17
14
10
18
25000
оборудование класса I
