ПРИЛОЖЕНИЕ приказом Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1867

Сведения

о типах средств измерений

2

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

20 ноября 2020 г.

Москва

Об утверждении типов средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, приказываю:

• 1. Утвердить типы средств измерений, сведения о которых, в том числе их описания типа, прилагаются к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений, включая описания типа согласно приложению.

• 3.  Контроль за исполнением настоящего приказа возложить на заместителя Руководителя Федерального агентства по техническому регулированию и метрологии С.С.Голубева.

  А.В.Кулешов

Заместитель Руководителя

г^-        "              л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374 Кому выдан: Кулешов Алексей Владимирович Действителен: с 15.09.2020 до 15.09.2021

Приложение № к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1867

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные цифровые напряжения переменного тока ЦВ 9255

Преобразователи измерительные цифровые напряжения переменного тока ЦВ 9255 (далее - преобразователи) предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, измерения и отображения результатов измерения на отсчетном устройстве с учетом коэффициента трансформации первичных цепей и передачи результатов измерения с использованием порта RS-485.

Принцип действия преобразователей основан на линейном преобразовании входного сигнала в унифицированный выходной сигнал постоянного тока и преобразовании сигнала в цифровой код при помощи аналого-цифрового преобразователя (АЦП).

Преобразователи предназначены для включения непосредственно или через измерительные трансформаторы напряжения.

Наличие двух встроенных реле позволяет осуществлять коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS, режим RTU.

Преобразователи конструктивно состоят из следующих основных узлов: основания, кожуха, лицевой панели, крышки, закрывающей расположенные на основании клеммы, платы обработки, платы индикации, платы питания, платы реле. На лицевой панели расположено отсчетное устройство.

Основание с клеммами, крышка, кожух, лицевая панель выполнены из изоляционного материала.

Крепление на щите осуществляется с помощью двух скоб, поставляемых вместе с преобразователем.

Преобразователи могут применяться для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности

Наличие аналогового выхода, выхода RS-485 и встроенных реле определяется потребителем и указывается при заказе. По заказу потребителя преобразователи могут быть изготовлены в трех конструктивных исполнениях: ЦВ 9255Е, ЦВ 9255Р, ЦВ 9255М.

Общий вид преобразователей, указание мест для нанесения знака поверки средств измерений и гарантийной наклейки на преобразователи представлены на рисунках 1, 2.

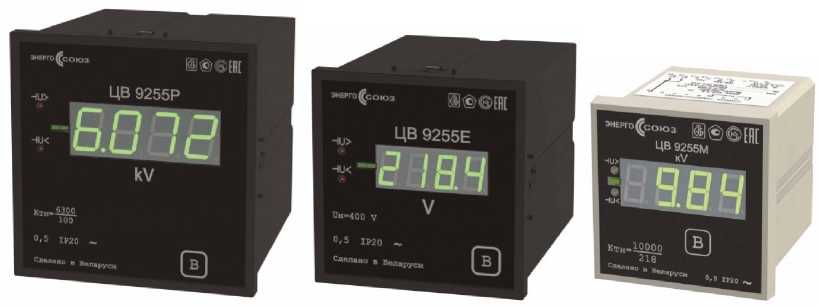

Рисунок 1 - Общий вид преобразователя

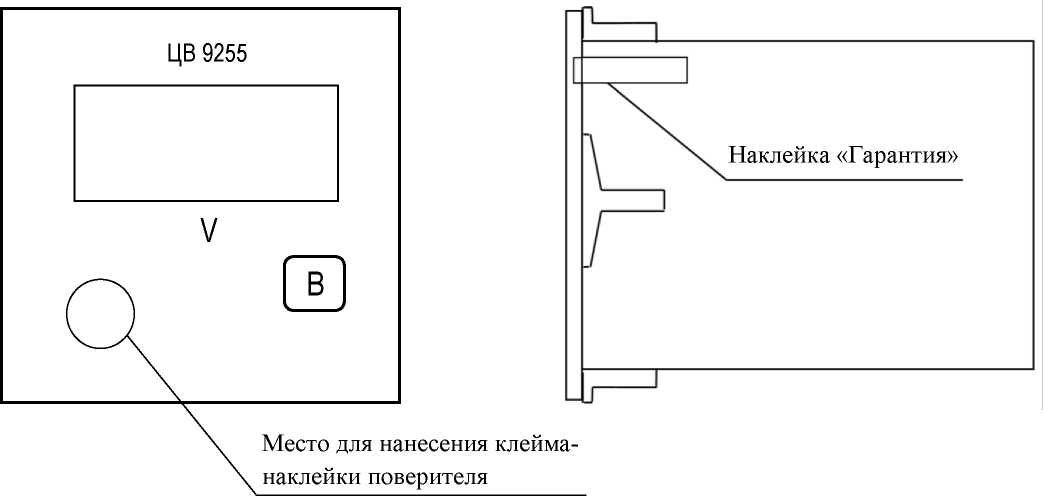

Рисунок 2 - Место нанесения знака поверки средств измерений на лицевой панели преобразователя и место нанесения гарантийной наклейки на боковой панели преобразователя

Программное обеспечение (ПО) преобразователей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений.

Идентификационные данные программного обеспечения преобразователей представлены в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические характеристики приведены в таблицах 2-5.

Таблица 2 - Диапазон изменения преобразуемого входного сигнала

Таблица 3 - Диапазон изменения выходного аналогового сигнала, диапазон изменения сопротивления нагрузки для преобразователей, имеющих аналоговый выход.

Таблица 4 - Основные метрологические характеристики

Таблица 5 - Основные технические характеристики

наносится фотохимическим способом на лицевую панель преобразователя, а также типографским способом на титульный лист руководства по эксплуатации и паспорт.

Комплектность поставки соответствует таблице 6.

Таблица 6 - Комплектность средства измерений

осуществляется по документу МРБ МП.1974-2009 «Преобразователи измерительные цифровые переменного тока ЦА 9254 и напряжения переменного тока ЦВ 9255. Методика поверки», утвержденным РУП «Витебский ЦСМС» 01.12.2009 г., (изменения №1 согласно извещению УИМЯ.011-2015 от 21.12.2015г., №2 согласно извещению УИМЯ.002-2020 от 27.03.2020г.).

Основные средства поверки:

Мегаомметр Е6-16, регистрационный номер в Федеральном информационном фонде (далее по тексту - рег. №) № 61977-15;

Установка для поверки счетчиков электрической энергии К68001, рег. № 10075-85;

Вольтметр универсальный В7-65, рег. № 20250-06;

Вольтметр Д5055, рег. № 5922-77;

Амперметр Д5054, рег. № 5921-77;

Магазин сопротивлений Р33, рег. № 1321-60;

Катушка сопротивления образцовая Р331 номиналом 100 Ом, рег. № 1162-58.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки в виде клейма-наклейки наносится на крышку корпуса преобразователя и/или на свидетельство о поверке, знак поверки в виде оттиска клейма ставится в паспорте на преобразователь, при первичной поверке или свидетельстве о поверке, при периодической.

приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ BY 300521831.054-2009 Преобразователи измерительные цифровые переменного тока ЦА 9254 и напряжения переменного тока ЦВ 9255. Технические условия

ТР ТС 004/2011 О безопасности низковольтного оборудования

ТР ТС 020/2011 Электромагнитная совместимость технических средств

Общество с ограниченной ответственностью «Энерго-Союз» (ООО «Энерго-Союз») Адрес: Республика Беларусь, 210601, г. Витебск, ул. С. Панковой, д.3, ком. 205 Телефон: +375 (212) 67-72-30

E-mail: energo@vitebsk.by

Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Приложение № к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1867

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные переносные УПП8531М

Установки поверочные переносные УПП8531М (далее - УПП) предназначены для измерений электроэнергетических величин при поверке и калибровке:

- измерительных преобразователей (далее - ИП) активной (Р) и реактивной (Q) мощности трехфазных сетей переменного тока;

- ИП действующего значения синусоидального переменного тока и напряжения синусоидального переменного тока;

• -  показывающих цифровых и стрелочных приборов (далее - приборов), предназначенных для измерения активной и реактивной мощности трехфазных и однофазных сетей переменного тока (ваттметров, варметров), силы переменного тока (амперметров), напряжения переменного тока (вольтметров);

• - для поверки многофункциональных преобразователей переменного тока;

• - частотомеров, ИП частоты переменного тока;

• - каналов телемеханики.

Принцип действия УПП основан на аналого-цифровом преобразовании мгновенных значений входных сигналов тока и напряжения с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с программой.

Установки УПП выпускаются в пяти модификациях (УПП8531М/1; УПП8531М/2; УПП8531М/3; УПП8531М/4; УПП8531М/5) в зависимости от выполняемых функций, диапазона измерений, номинальных значений входных и выходных сигналов силы тока, напряжения, частоты.

Для подключения к персональной ЭВМ (далее - ПЭВМ) УПП имеют встроенный интерфейс RS-232, который позволяет передавать информацию в цифровом виде в автоматизированную систему или на дисплей ПЭВМ.

УПП представляют собой выполненные в едином корпусе устройства, обеспечивающие задание входного сигнала для поверяемых ИП, приборов, каналов телемеханики и поверку ИП. Входные и выходные сигналы, основная приведенная погрешность поверяемых ИП, приборов, выраженная в процентах, отображаются на цифровом табло (далее табло) УПП.

На табло УПП в зависимости от поверяемого ИП, прибора, канала телемеханики отображаются необходимые параметры:

• - значение сигнала, подаваемого на вход ИП, прибора, канала телемеханики;

• - значение сигнала проверяемой точки прибора;

• - значение выходного аналогового сигнала поверяемого ИП, прибора;

• - основная погрешность выходного аналогового сигнала поверяемого ИП, прибора со знаком "-" (в случае отрицательного значения);

• - основная погрешность прибора на заданной точке шкалы со знаком "-" (в случае отрицательного значения);

• - сигнал интерфейса RS-485 (далее - сигнал интерфейса) поверяемого ИП, прибора.

В качестве корпуса УПП использован пластиковый кейс. Кейс закрывается на 2 замка и имеет ручку для переноски.

На внутренней поверхности крышки кейса в кармане размещается эксплуатационная документация УПП в соответствии с комплектом поставки.

Жгуты, сетевой кабель и заглушка, поставляемые в комплекте с УПП, помещаются также во внутренний карман кейса.

Общий вид установок поверочных переносных УПП8531М и место пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.

Места нанесения клейма изготовителя

Рисунок 1 - Общий вид установок поверочных переносных УПП8531М.

Встроенное программное обеспечение УПП состоит из ПО контроллера управления и ПО измерительного контроллера, которые устанавливаются на этапе производства. ПО хранится в энергозависимой памяти микроконтроллера.

Конструкция и особенности эксплуатации обеспечивают полное ограничение доступа к метрологически значимой части ПО и измерительной информации. После установки (прошивки) ПО пережигается перемычка JTAG интерфейса в микроконтроллере.

Доступ к входам программирования модулей УПП отсутствует. Версия программного обеспечения индицируется только на специальном оборудовании изготовителя.

Уровень защиты программного обеспечения «высокий» в соответствии Р 50.2.077-2014.

Идентификационные данные ВПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики У11П8531М/1

Продолжение таблицы 2

* N - нормирующее значение показаний табло поверяемого прибора, соответствующее номинальному значению тока, активной (реактивной) мощности трехфазной сети до измерительных трансформаторов при симметричной системе напряжений.

** Для И1 активной и реактивной мощности с нереверсивным выходным аналоговым сигналом.

Таблица 6 - Метрологические характеристики У11П8531М/5

Таблица 7 - Метрологические характеристики общие для всех модификаций У11П8531М

Таблица 8 - Основные технические характеристики

наносится на титульные листы эксплуатационной документации типографским способом и на лицевую панель установки методом трафаретной печати.

Таблица 9 - Комплектность средства измерений

осуществляется по документу МП.ВТ.151-2006 "Установки поверочные переносные УПП8531М. Методика поверки", утвержденному ООО «МНПП «Электроприбор» 12 июня 2006 г.

Основные средства поверки:

Энергомонитор-3.1КМ, регистрационный номер в Федеральном информационном фонде №52854-13;

Калибратор программируемый П320, регистрационный номер в Федеральном информационном фонде №7493-79;

Компаратор напряжений Р3003, регистрационный номер в Федеральном информационном фонде №7476-79;

Магазин сопротивлений Р33, регистрационный номер в Федеральном информационном фонде №1321-60;

Мера электрического сопротивления Р3030, регистрационный номер в Федеральном информационном фонде №8238-81.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке, а также на винтах с чашкой, расположенных на лицевой панели установки.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц, утвержденная Приказом Росстандарта от 11 июня 2014 г. №542-ст

Государственная поверочная схема для средств измерений силы переменного электрического тока от 140^-8 до 100 А в диапазоне частот 1-10^-1 до 140⁶ Гц, утвержденная Приказом Росстандарта от 14 мая 2015 г. №575

Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 140^-2 до 240⁹ Гц, утвержденная Приказом Росстандарта от 29 мая 2018 г. №1053

Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 - 10^-16 до 100 А, утвержденная Приказом Росстандарта от 1 октября 2018 г. №2091

ТУ BY 300080696.032-2006 Установки поверочные переносные УПП8531М Технические условия

Общество с ограниченной ответственностью «Многопрофильное научно -производственное предприятие «Электроприбор» (ООО «МНПП «Электроприбор»), Республика Беларусь

УНП 300080696

Юридический адрес: Республика Беларусь, 210001, г. Витебск, ул. Зеньковой, д.1 Адрес: Республика Беларусь, 210015, г. Витебск, а/я 23

Телефон/факс: (10-375-212) 67-28-16

Web-сайт: www.eleсtropribor.соm

e-mail: е1ес№орпЬог@таП.ги

Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01/факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

Приложение № к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1867

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Секундомеры электронные «Интеграл С-01»

Секундомеры электронные «Интеграл С-01» (далее - секундомеры) предназначены для измерений длительности интервалов времени, воспроизведения двадцати четырех часовой шкалы времени.

Секундомеры электронные «Интеграл С-01» - электронные приборы с автономным источником питания и жидкокристаллическим индикатором (ЖКИ).

Принцип действия секундомеров основан на использовании кварцевого генератора и микропроцессора, обеспечивающего работу во всех режимах и вывод измерительной информации на ЖКИ.

Секундомеры обеспечивают работу в двух режимах - «секундомер» и «часы».

В режиме «секундомер» возможно измерение интервалов времени в диапазоне от 0 до 9 ч 59 мин 59,99 с с дискретностью отсчета 0,01 с, занесение результатов измерений в память (число измерений не менее 10), считывание и стирание результатов измерений.

В режиме «часы» возможно воспроизведение двадцати четырех часовой шкалы времени в часах, минутах и секундах.

Общий вид секундомеров, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа представлены на рисунке 1.

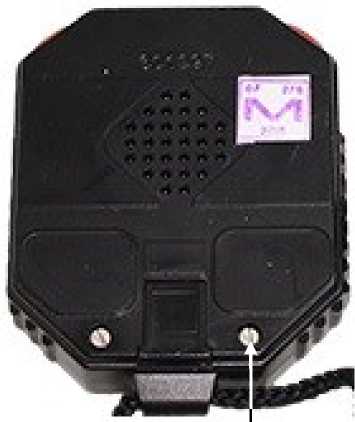

Место пломбировки от несанкционированного доступа

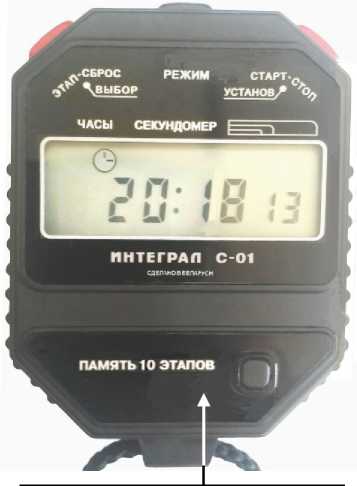

Рисунок 1 - Общий вид секундомеров

Конструкция секундомеров исключает возможность несанкционированного влияния на программное обеспечение секундомеров и измерительную информацию.

Таблица 1- Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на корпус секундомеров маркировкой (или наклейкой) и методом офсетной печати (типографским способом) в руководство по эксплуатации (паспорт) изделий.

Таблица 3 - Комплектность секундомеров

осуществляется по документу МП. МН 1177-2002 «Секундомеры электронные «Интеграл С-01». Методика поверки», утвержденному РУП БелГИМ 16.09.2002.

Основные средства поверки:

- частотомер электронно-счетный Ч3-54, регистрационный номер 5480-76, погрешность измерения интервалов времени - 0,01 мкс.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых секундомеров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма и в виде клейма-наклейки на заднюю панель секундомеров.

приведены в эксплуатационном документе.

Приказ № 1621 от 31.07.2018 г. «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

ГОСТ 23350-98 Часы наручные карманные и электронные. Общие технические условия

ТУ РБ 100231303.011-2002 Секундомер электронный «Интеграл С-01». Технические условия

Открытое акционерное общество «ИНТЕГРАЛ» - управляющая компания холдинга «ИНТЕГРАЛ» (ОАО «ИНТЕГРАЛ» - управляющая компания холдинга «ИНТЕГРАЛ»), Республика Беларусь

Адрес: 220108, Республика Беларусь, г. Минск, ул. Казинца И.П., д. 121А, ком. 327

Телефон (факс): (375 17) 212 14 51, (375 17) 398 12 94

Web-сайт: www.integral.by

E-mail: office@integral.by

Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

Адрес: 141570, Московская обл., Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): +7(495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.

Приложение № к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1867

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозиметры ДКГ-АТ2140

Дозиметры ДКГ-АТ2140 (далее - дозиметры) предназначены для измерений:

• - мощности амбиентного эквивалента дозы Hl * (10) (далее - мощности дозы) непрерывного рентгеновского и гамма-излучения;

• - амбиентного эквивалента дозы H ^* (10) (далее - дозы) непрерывного рентгеновского и гамма-излучения.

Принцип действия дозиметров основан на измерении интенсивности импульсов, генерируемых в газоразрядном счётчике Гейгера-Мюллера под воздействием регистрируемого рентгеновского и гамма-излучения.

Преобразование временных распределений в непосредственно измеряемые физические величины (мощность дозы, дозу) осуществляется автоматически. Благодаря энергокомпенсирующему фильтру эффективно реализуется коррекция энергетической зависимости во всём диапазоне энергий регистрируемого рентгеновского и гамма-излучения.

Управление режимами работы дозиметров, выполнение вычислений, хранение и индикация результатов измерений, самодиагностика осуществляется микропроцессорным устройством.

Дозиметры выпускаются в трёх модификациях: ДКГ-АТ2140, ДКГ-АТ2140А, ДКГ-АТ2140А/1.

Дозиметры относятся к носимым средствам измерений и могут эксплуатироваться в лабораторных и полевых условиях с целью дозиметрического контроля внешнего облучения персонала и контроля радиационной обстановки.

Внешний вид дозиметров приведён на рисунке 1.

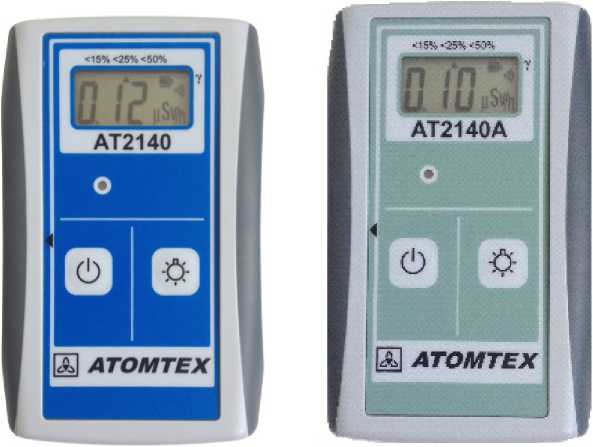

Рисунок 1 - Внешний вид дозиметров ДКГ-АТ2140, ДКГ-АТ2140А

Пломбирование дозиметров выполнено в виде наклейки из разрушаемой плёнки, устанавливаемой под крышкой батарейного отсека.

Программное обеспечение (ПО) дозиметров состоит из встроенного и внешнего (прикладного).

Встроенное ПО предназначено для задания условий измерений, обработки результатов измерений, сохранения и отображения на экране дозиметров. Метрологически значимая часть встроенного ПО размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства.

Прикладное ПО «Dose Manager» (применяется только с дозиметрами ДКГ-АТ2140А/1) предназначено для организации автоматизированного учёта и контроля дозовых нагрузок по интерфейсу USB 2.0. Программа «Dose Manager» является метрологически не значимой.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Влияние ПО учтено при нормировании метрологических характеристик.

В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО дозиметров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на этикетку на задней стенке корпуса прибора и на титульный лист руководства по эксплуатации методом компьютерной графики.

Таблица 4 - Комплектность дозиметров

*Поставляется в одном экземпляре при отгрузке нескольких дозиметров одному потребителю.

осуществляется по документу МРБ МП.2503-2015 «Дозиметры ДКГ-АТ2140. Методика поверки», утверждённому БелГИМ 04 мая 2015 г. (с Извещением ТИАЯ.06-2020 об изменении № 3 МРБ МП.2503-2015, утверждённым 21 июня 2020 г.).

Основные средства поверки:

- рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая гамма-излучения с набором источников гамма-излучения из радионуклида ¹³⁷Cs, диапазон измерений мощности дозы от 0,1 мкЗв/ч до 10 Зв/ч, погрешность установки не более ±5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Министерства здравоохранения и социального развития РФ № 1034н от 09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»

ТУ BY 100865348.033-2015 Дозиметры ДКГ-АТ2140. Технические условия

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний

ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений

Научно-производственное унитарное предприятие «АТОМТЕХ» открытого акционерного общества «МНИПИ» (УП «АТОМТЕХ»)

Адрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5

Телефон/факс: (+375 17) 2708142, 2702988

Web-сайт: www.atomtex.com

E-mail: info@atomtex.com

Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологи им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: +7 (812) 251-76-01; факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

Приложение № к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1867

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры промышленные MS

Манометры промышленные MS (далее по тексту - манометры) предназначены для предназначены для измерений избыточного, вакуумметрического давления не загрязненных жидкостей, газов и паров, некристаллизующихся при рабочей температуре.

Принцип действия манометров основан на преобразовании давления через деформацию упругого чувствительного элемента, с одной стороны прикрепленного к штуцеру для присоединения к месту отбора давления, а с другой - связанного с помощью передаточного механизма, на оси которого закреплена показывающая стрелка, которая поворачивается на угол, пропорциональный измеряемому давлению. В качестве чувствительного элемента манометров применяется трубка Бурдона или мембрана.

Конструктивно манометры выполнены в виде единого цилиндрического корпуса с циферблатом, закрытым предохранительным стеклом, и штуцером в нижней или задней части корпуса.

Корпуса изготавливаются из ударопрочных и химически стойких к воздействию агрессивных сред материалов - нержавеющей стали и стали с покрытием. Предохранительные стекла - полимерные или технические. Материалы штуцеров манометров - латунь, сталь, нержавеющая сталь. Чувствительный элемент (трубка Бурдона или мембрана) изготавливается из устойчивых к агрессивным средам материалов - бронзы, стали, нержавеющей стали.

Манометры выпускаются в следующих модификациях: St (общепромышленный), T (технический), A (аммиачный), R (высокоточный), W (водостойкий), V (виброустойчивый), Ch (химический), ChW (химический водостойкий), ChV (химический виброустойчивый), Mb (с мембранной коробкой), ChMb (химический с мембранной коробкой).

Модификации манометров отличаются диапазонами измерений давления, пределами допускаемой основной приведенной погрешности, вариантом исполнения корпуса. Варианты исполнения корпуса манометров отличаются габаритными размерами, расположением штуцера. Диаметры корпусов манометров от 63 до 250 мм. Возможно радиальное, осевое или эксцентрическое расположение штуцера.

Манометры выпускаются отградуированными в Па, кПа, МПа по заказу манометры могут быть выпущены с другими единицами давления: мбар, бар.

Пломбирование манометров не предусмотрено.

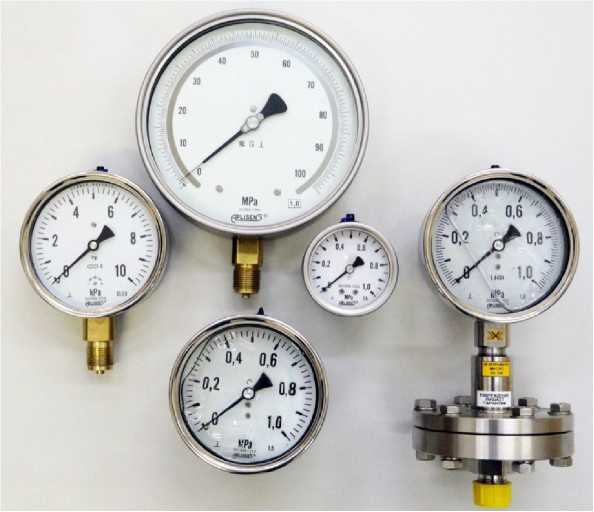

Общий вид манометров приведен на рисунке 1.

Рисунок 1 - Общий вид манометров промышленных MS

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Продолжение таблицы 1

Продолжение таблицы

наносится на этикетку манометров, а также на титульный лист паспорта и руководства по эксплуатации манометров типографским способом.

Таблица 3 - Комплектность средства измерений

осуществляется по документу МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

Рабочие эталоны 2-го и 3-го разрядов (манометры грузопоршневые классов точности 0,05; 0,2) по Государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной Приказом № 1339 от 29.06.2018 г.

Микроманометры жидкостные компенсационные с микрометрическим винтом МКВК-250, диапазон измерений давления от 0,2 до 2500 Па, пределы допускаемой основной приведенной погрешности ±0,02 % от верхнего предела измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 22995-02)

Рабочие эталоны 3-го и 4-го разрядов (манометры и вакуумметры деформационные эталонные, классов точности 0,15; 0,25; 0,4) по Государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной Приказом № 1339 от 29.06.2018 г.

Комплексы для измерений давления цифровые типа ИПДЦ, пределы измерений от 0 до 63 кПа, от 0,1 до 16 МПа; пределы допускаемой основной приведенной погрешности ±0,06 %, ±0,1 %, ±0,15 %, ±0,25 % (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 6788-03, 6788-97, 6788-78).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус манометра в любом свободном месте в случае нанесения в виде наклейки, и (или) на стекло манометра в виде оттиска каучукового клейма, и (или) на свидетельство о поверке, и (или) в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 440⁴ Па

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом № 1339 от 29.06.2018 г.

МИ 2124-90 Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки

ТУ BY 390317133.007-2019 Технические условия. Манометры промышленные MS

Совместное общество с ограниченной ответственностью «АПЛИСЕНС» (СООО «АПЛИСЕНС»)

Адрес: 210004, Республика Беларусь, г. Витебск, ул. М. Горького, д. 42А, каб. 7

Телефон: (0212) 36-36-98, факс: (0212) 36-36-86

Web-сайт: www.aplisens.by

E-mail: info@aplisens.by

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д.19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
