№1718 от 25.07.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 103292
О переоформлении и продлении срока действия свидетельства № 56616
об утверждении типа на источники питания ПрофКиП Б5-71/1, ПрофКиП Б5-71/2, ПрофКиП Б5-71/4, ПрофКип Б5-71/5
Приказы по основной деятельности по агентству Вн. Приказ № 1718 от 25.07.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ25 июля 2019 г. № 1718
Москва
О переоформлении и продлении срока действия свидетельства № 56616 об утверждении типа на источники питания ПрофКиП Б5-71/1, ПрофКиП Б5-71/2, ПрофКиП Б5-71/4, ПрофКип Б5-71/5
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ПрофКИП» от 4 июня 2019 г. №381приказываю:
-
1. Переоформить свидетельство № 56616 об утверждении типа на источники питания ПрофКиП Б5-71/1, ПрофКиП Б5-71/2, ПрофКиП Б5-71/4, ПрофКип Б5-71/5, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 58319-14, в связи с переименованием изготовителя с ЗАО «ПрофКИП», г. Мытищи Московской обл. на ООО «ПрофКИП», г. Мытищи Московской обл..
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 56616 «Источники питания ПрофКиП Б5-71/1, ПрофКиП Б5-71/2, ПрофКиП Б5-71/4, ПрофКип Б5-71/5» на последующие 5 лет.
-
3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
ССЕДГНИЯ О СЕ1ЛИФИКАI Е ЯП
Сертификат: 00E1036EE32711E880E9EO071BFC5DO276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 др 08.11.2019
к________ JПриложение к приказу Федерального агентства по техническому регулированию и метрологии от «25» июля 2019 г. № 1718
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания ПрофКиП Б5-71/1, ПрофКиП Б5-71/2, ПрофКиП Б5-71/4, ПрофКиП Б5-71/5
Назначение средства измеренийИсточники питания ПрофКиП Б5-71/1, ПрофКиП Б5-71/2, ПрофКиП Б5-71/4, ПрофКиП Б5-71/5 предназначены для воспроизведения регулируемых стабилизированных постоянного напряжения или тока.
Описание средства измеренийПринцип действия источников питания ПрофКиП Б5-71/1, ПрофКиП Б5-71/2, ПрофКиП Б5-71/4, ПрофКиП Б5-71/5 (далее источники питания) основан на выпрямлении напряжения сети входным мостовым выпрямителем с последующей стабилизацией ключевым регулятором и преобразованием в выходное напряжение трансформаторным преобразователем и выходным выпрямителем.
Источники питания выполнены в прямоугольном пластмассовом корпусе с поворотной ручкой-опорой и съемным сетевым шнуром питания. На передней панели расположены регуляторы выходных напряжения и тока, цифровые индикаторы текущих значений тока и напряжения, индикаторы режима стабилизации - тока и напряжения, выключатель, выходные гнезда. На задней панели находятся разъем для подключения сетевого шнура питания и жалюзи вентиляции.
Источники питания имеют 4 модификации (модели): ПрофКиП Б5-71/1, ПрофКиП Б5-71/2, ПрофКиП Б5-71/4, ПрофКиП Б5-71/5, различающиеся между собой диапазонами выходных напряжений и токов.
Фотография общего вида источников питания представлена на рис. 1. Схема пломбировки от несанкционированного доступа изображена на рис. 2.
место нанесения знака утверждения типа

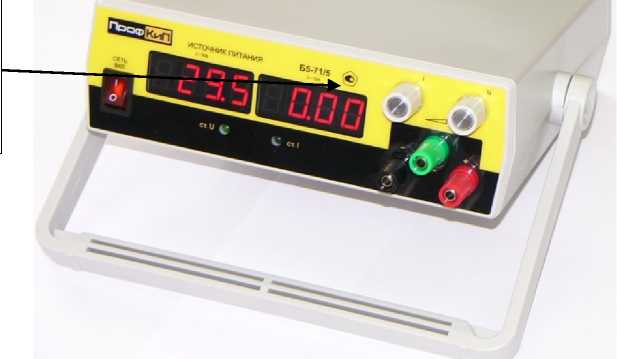

Рисунок 1 - Общий вид средства измерений

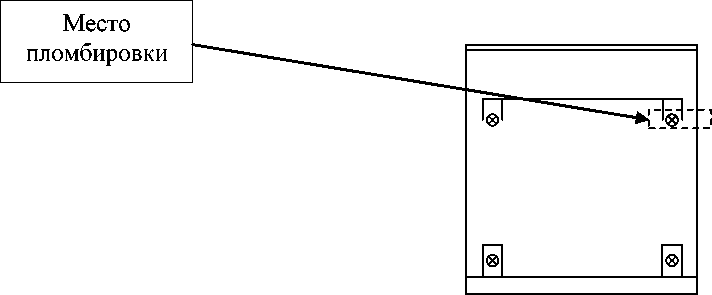

Рисунок 2 -Схема пломбировки от несанкционированного доступа
Программное обеспечениеотсутствует.
Метрологические и технические характеристикиаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения выходного напряжения, В
|
от 0,01 до 30 от 0,01 до 60 от 0,01 до 90 от 0,01 до 50 |
|
Диапазон воспроизведения выходного тока, А
|
от 0,01до 10 от 0,01 до 5 от 0,01 до 3 от 0,01 до 10 (до 30 В) от 0,01 до 5 (свыше 30 В) |
|
Минимальное выходное напряжение при максимальном выходном токе (1макс), В |
2 |
|
Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения, В |
±(0,01-U№X+0,2) |
|
Пределы допускаемой абсолютной погрешности воспроизведения выходного тока, А |
±(О,О1<1Вых+0,02) |
|
Нестабильность выходного напряжения в режиме стабилизации напряжения, В
|
±(0,0005/иВых+0,001) ±(0,001^ивых+0,005) |
|
Нестабильность выходного тока в режиме стабилизации тока, А
|
±(0,0005<[вых+0,01) ±(0,001<!вых+0,01) |
|
Пульсации выходного напряжения в режиме стабилизации напряжения, мВ среднеквадратического значения, не более |
30 |
|
Примечание: ивых и 1вых - значения выходных токов (А) и напряжений (В) по встроенным индикаторам. | |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон напряжения питания, В при частоте 50 Гц |
от 210 до 240 |
|
Габаритные размеры (ширинах высотахдлина), мм, не более |
240x90x260 |
|
Масса, кг, не более |
2,2 |
|
Условия эксплуатации:
|
от +15 до +25 от 30 до 80 от +10 до +30 от 30 до 80 |
наносится типографским способом на обложку руководства по эксплуатации и на корпус источника питания методом трафаретной печати.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания |
ПрофКиП Б5-71/1, ПрофКиП Б5-71/2, ПрофКиП Б5-71/4, ПрофКиП Б5-71/5 |
1 шт. |
|
Шнур питания |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 06/004-14 |
1 экз. |
|
Упаковочная тара |
- |
1 шт. |
осуществляется по документу МП 06/004-14 «Источники питания ПрофКиП Б5-71/1, ПрофКиП Б5-71/2, ПрофКиП Б5-71/4, ПрофКиП Б5-71/5. Методика поверки», утвержденному ФБУ «ЦСМ Московской области» 24 июня 2014 г.
Основные средства поверки:
-
- вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде № 52147-12);
-
- микровольтметр В3-57 (регистрационный номер в Федеральном информационном фонде № 7657-80);
-
- катушка электрического сопротивления Р310 (регистрационный номер в Федеральном информационном фонде № 1162-58);
-
- нагрузка электронная программируемая АТН-8036 (регистрационный номер в Федеральном информационном фонде № 50595-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке
Сведения о методиках (методах измерений)приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к источникам питания ПрофКиП Б5-71/1, ПрофКиП Б5-71/2, ПрофКиП Б5-71/4, ПрофКиП Б5-71/5Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ТУ 4237-181-66145830-13 Источники питания ПрофКиП Б5-71/1, ПрофКиП Б5-71/2, ПрофКиП Б5-71/4, ПрофКиП Б5-71/5. Технические условия
ИзготовительОбщество с ограниченной ответственностью «ПрофКИП» (ООО «ПрофКИП»)
ИНН 5029212906
Адрес: 141006, Московская область, г. Мытищи, ул. Белобородова, д. 2
Телефон (факс): +7 (495) 921-16-18
Web-сайт: www.profkip.ru
E-mail: info@profkip.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области»)
Адрес: 141570, Московская обл., Солнечногорский р-н, пгт Менделеево
Телефон/факс: +7 (495) 781-86-82
E-mail: welcome@mosoblcsm.ru
Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-14 от 07.02.2014 г.
