Номер по Госреестру СИ: 37459-08
37459-08 Амперметры переменного тока
(ЦА8500)
Назначение средства измерений:
Амперметры переменного тока ЦА8500 (далее - приборы) предназначены для измерения силы однофазного переменного тока. Приборы могут применяться для поверки рабочих средств измерений - стрелочных и цифровых амперметров с допускаемой основной приведенной погрешностью, равной или более ± 0,5 %.
Внешний вид.
Амперметры переменного тока
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 14.05.2018
Номер записи -
ID в реестре СИ - 347013
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЦВ8500/1, ЦА8500/3+2, ЦА8500/3, ЦА8500/2, ЦА8500/1, ЦА8500,мод.ЦА8500/2, ЦА8500, модификация ЦА8500/2, ЦА8500, мод.ЦА8500/2, ЦА8500 мод. ЦА8500/2, ЦА8500 (ЦА8500/2), ЦА8500, ЦА 8500/2, ЦА 8500/1, нет модификации, модификация ЦА8500/2, мод.ЦВ8500/2, мод.ЦА8500/2, мод. ЦА8500/2, амперметр переменного тока ЦА8500/2, -,
Производитель
Изготовитель - ООО "МНПП "Электроприбор"
Страна - БЕЛАРУСЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 442
Выдано извещений - 8
Кол-во периодических поверок - 378
Кол-во средств измерений - 126
Кол-во владельцев - 69
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 372 дн.
Приказы РСТ, где упоминается данный тип СИ
№1921 от 2017.09.12 Об утверждении типов средств измерений
№624 от 2018.04.03 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
Наличие аналогов СИ: Амперметры переменного тока (ЦА8500)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "МНПП "Электроприбор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32285-06 01.09.2011 |
Устройства измерительные, ЦП8512 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
|
32285-12 20.06.2017 |
Устройства измерительные, ЦП8512 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
4 года |
|
32285-17 28.02.2022 |
Устройства измерительные, ЦП8512 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
2 года |
|
32286-06 01.09.2011 |
Устройства измерительные, ЦП8506 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
|
32286-10 01.04.2015 |
Устройства измерительные, ЦП8506 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
32286-15 27.05.2020 |
Устройства измерительные, ЦП8506 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
|
32287-06 01.09.2011 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
|
32287-11 06.09.2016 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
32287-16 23.12.2020 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
|
35361-07 01.08.2012 |
Установки поверочные переносные, УПП8531М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
|
35361-12 02.10.2019 |
Установки поверочные переносные, УПП8531М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
35361-12 11.09.2017 |
Установки поверочные переносные, УПП8531М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
36905-08 01.02.2013 |
Преобразователи измерительные мощности, ЭП8530М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
36905-12 26.12.2017 |
Преобразователи измерительные мощности, ЭП8530М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
36905-17 30.08.2021 |
Преобразователи измерительные мощности, ЭП8530М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
37458-08 01.05.2013 |
Вольтметры переменного тока, ЦВ8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
37458-08 14.05.2018 |
Вольтметры переменного тока, ЦВ8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
37458-17 28.02.2022 |
Вольтметры, ЦВ8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
37459-08 01.05.2013 |
Амперметры переменного тока, ЦА8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
37459-08 14.05.2018 |
Амперметры переменного тока, ЦА8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
37459-17 28.02.2022 |
Амперметры, ЦА8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
37460-08 14.05.2018 |
Ваттметры цифровые, ЦЛ8516 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
37460-08 01.05.2013 |
Ваттметры цифровые, ЦЛ8516 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
40953-09 02.07.2019 |
Преобразователи измерительные переменного тока и напряжения переменного тока, ЭП8527 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
40996-09 02.07.2019 |
Преобразователи измерительные переменного тока, ЭП8554 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
40997-09 02.07.2019 |
Преобразователи измерительные напряжения переменного тока, ЭП8555 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
43940-10 01.04.2015 |
Преобразователи измерительные цифровые, ЦП8507 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
4 года |
|
43940-15 30.06.2021 |
Преобразователи измерительные цифровые, ЦП8507 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
|
46803-11 |
Вольтметры дифференциальные, ЦВ8535 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
50425-12 09.07.2017 |
Комплексы измерительные, ЦВ8535 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
50425-17 30.05.2022 |
Комплексы измерительные, ЦВ8535 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
51556-12 22.10.2017 |
Преобразователи измерительные напряжения постоянного тока, ЭП8557 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
51556-17 29.05.2019 |
Преобразователи измерительные напряжения постоянного тока, ЭП8557 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
51557-12 22.10.2017 |
Преобразователи измерительные постоянного тока, ЭП8556 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
51557-17 29.05.2019 |
Преобразователи измерительные постоянного тока, ЭП8556 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
53021-13 15.03.2018 |
Преобразователи измерительные переменного тока, ЭП8542 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
53022-13 15.03.2018 |
Преобразователи измерительные напряжения переменного тока, ЭП8543 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
58909-14 31.10.2019 |
Преобразователи измерительные частоты переменного тока, ЭП8528 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
|
53022-18 01.03.2023 |
Преобразователи измерительные напряжения переменного тока, ЭП8543 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
53021-18 01.03.2023 |
Преобразователи измерительные переменного тока, ЭП8542 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
40953-19 31.07.2023 |
Преобразователи измерительные переменного тока и напряжения переменного тока, ЭП8527 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
2 года |
|
40996-19 29.10.2021 |
Преобразователи измерительные переменного тока, ЭП8554 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
40997-19 29.10.2021 |
Преобразователи измерительные напряжения переменного тока, ЭП8555 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
58909-19 27.02.2024 |
Преобразователи измерительные частоты переменного тока, ЭП8528 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
51557-19 26.03.2024 |
Преобразователи измерительные постоянного тока, ЭП8556 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
51556-19 26.03.2024 |
Преобразователи измерительные напряжения постоянного тока, ЭП8557 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
82806-21 25.08.2026 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
40997-21 15.04.2026 |
Преобразователи измерительные напряжения переменного тока, ЭП8555 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
87135-22 31.05.2027 |
Приборы цифровые многофункциональные, ЦМ ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
50425-24 14.02.2029 |
Комплексы измерительные, ЦВ8535 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Амперметры переменного тока (ЦА8500)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 5 | 0 | 5 | 0 | 4 | 0 | 4 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 30 | 0 | 25 | 0 | 2 | 0 | 2 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 8 | 2 | 5 | 0 | 8 | 2 | 5 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 9 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "КАМЧАТСКИЙ ЦСМ" (RA.RU.311296) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 5 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 83 | 0 | 57 | 1 | 58 | 0 | 57 | ||
| ПАО"СИГНАЛ" (RA.RU.312281) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 4 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| Филиал АО «Концерн Росэнергоатом» - Курская атомная станция (1744) | 6 | 0 | 6 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 7 | 0 | 2 | 2 | 5 | 0 | 2 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 24 | 0 | 19 | 0 | 24 | 0 | 19 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 17 | 0 | 17 | 0 | 17 | 0 | 17 | ||
| АО "РИМР" (RA.RU.311661) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 27 | 0 | 26 | 1 | 26 | 0 | 25 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 11 | 0 | 8 | 0 | 11 | 0 | 8 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 5 | 0 | 5 | 0 | 3 | 0 | 3 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 29 | 0 | 24 | 3 | 29 | 0 | 24 | ||
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 7 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 18 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 25 | 1 | 23 | 0 | 24 | 1 | 23 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 19 | 0 | 19 | 0 | 10 | 0 | 10 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 14 | 0 | 14 | 1 | 14 | 0 | 14 | |||
| ООО "ЦМИ" (RA.RU.312203) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 7 | 0 | 7 | 0 | 2 | 0 | 2 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Амперметры переменного тока (ЦА8500)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
3231 | 3035 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2880 | 3035 |
|
ФБУ Ивановский ЦСМ Ивановская область |
1280 | 3035 |
|
ФБУ Кировский ЦСМ Кировская область |
4681 | 3035 |
|
ФБУ Курский ЦСМ Курская область |
1672 | 3035 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель приборов методом офсетной печати и на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения указаны в руководстве по эксплуатации 3ЭП.499.774 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам:ГОСТ 22261-94 «Средства измерений электрический и магнитных величин. Общие технические условия»;
ГОСТ Р 51350-99 «Безопасность электрический контрольно-измерительных приборов и лабораторного оборудования. Часть 1 . Общие требования»;
ТУ РБ 300080696.014-2002. «Амперметр переменного тока ЦА8500 и вольтметр переменного тока ЦВ8500. Технические условия»;
МП.ВТ.024-2002. «Амперметр переменного тока ЦА8500 и вольтметр переменного тока ЦВ8500. Методика поверки».
Поверка
Поверкаосуществляется по документу МП.ВТ.024-2002. «Амперметр переменного тока ЦА8500 и вольтметр переменного тока ЦВ8500. Методика поверки», утвержденному РУП «Витебский ЦСМС» в 2002 году.
Таблица 4 - Основные средства поверки
|
Наименование средства поверки |
Диапазон измерений |
Погрешность |
|
Установка поверочная полуавтоматическая универсальная УППУ-1 М |
Диапазон воспроизведения силы переменного тока от 0 до 10 А |
± 0,03 % |
Изготовитель
Общество с ограниченной ответственностью "Многопрофильное научно-производственное предприятие "Электроприбор" (ООО "МНПП "Электроприбор"),Адрес: 210001, Республика Беларусь, г. Витебск, ул. Зеньковой, д.1,
Тел./факс (10-375-212) 372-816,
E-mail: electropribor@mail.ru
Сайт: www.electropribor.coM.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия приборов основан на преобразовании аналогового входного сигнала переменного тока в цифровой код. Далее производится вычисление в цифровой форме среднеквадратического (действующего) значения входного сигнала с отображением результатов на встроенном цифровом индикаторе и передачей по интерфейсу RS-232.
Приборы конструктивно состоят из следующих основных узлов: корпуса, передней и задней панелей, платы индикации, платы измерения.
Корпус, передняя и задняя панели выполнены из изоляционного материала.
В зависимости от диапазонов измерений входных сигналов приборы имеют две модификации, указанные в таблице 1.
Внешний вид приборов представлен на рисунке 1.
Место
пломбирования

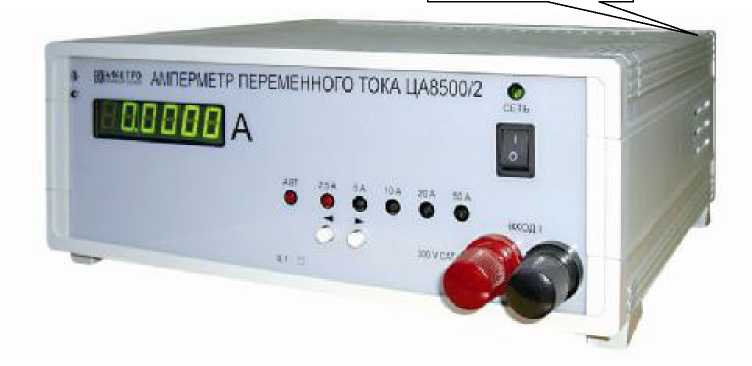

Рисунок 1. Внешний вид амперметров переменного тока ЦА8500.
Таблица 3 - Комплектность
|
№ п/п |
Наименование изделия |
Обозначение |
Кол-во |
|
1 |
Амперметр переменного тока ЦА8500 |
3ЭП.499.774 |
1 |
|
2 |
Руководство по эксплуатации |
3ЭП.499.774 РЭ |
1 |
|
3 |
Методика поверки |
МП.ВТ.024-2002 |
1 |
|
4 |
Паспорт |
3ЭП.499.774 ПС |
1 |
|
5 |
Кабель сетевой SCZ-1 10 A 220 В * |
- |
1 |
|
6 |
Коробка картонная упаковочная |
8ЭП.832.783 |
1 |
* - Допускается замена на другой тип с аналогичными техническими характеристиками .
Таблица 1 - Модификации приборов.
|
Тип и модификация |
Диапазоны измерений силы |
|
прибора |
переменного тока, А |
|
ЦА8500/1 |
от 0 до 0,1; от 0 до 0,25; от 0 до 0,5; от 0 до 1,0; от 0 до 2,5 |
|
ЦА8500/2 |
от 0 до 2,5; от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 50 |
Таблица 2 - Основные метрологические и технические характеристики приборов.
|
Наименование характеристики |
Значение |
|
Нормальная область частот входных сигналов, Гц |
от 45 до 55 |
|
Рабочая область частот входных сигналов, Гц |
от 55 до 1000 |
|
Пределы допускаемой основной приведенной погрешности от нормирующего* значения входного сигнала для каждого из диапазонов измерений, % |
± 0,1 |
|
Пределы допускаемых дополнительных приведенных погрешностей в процентах от нормирующего* значения входного сигнала для каждого из диапазонов измерений: | |
|
- при изменении температуры окружающего воздуха от (20 ± 2) °С до 10 °С и 35 °С на каждые 10 °С |
± 0,1 |
|
- при воздействии внешнего однородного магнитного поля переменного тока частотой 50 Гц с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе |
± 0,1 |
|
магнитного поля | |
|
- при изменении частоты входного сигнала от 55 до 1000 Гц |
± 0,1 |
|
- при изменении напряжения питания от номинального значения 220 В до 242 В и 198 В |
± 0,1 |
|
- при изменении формы кривой переменного тока входного сигнала под влиянием 2, 3, 4, 5-й гармоники до 50 % от первой |
± 0,1 |
|
гармоники - при изменении атмосферного давления от (84 - 106,7) кПа (630 - 800) мм рт.ст. до 70 кПа (537) мм рт.ст. |
± 0,1 |
|
Напряжение питающей сети переменного тока, В |
220 ± 22 |
|
Частота питающей сети, Гц |
50 ± 0,5 |
|
Мощность, потребляемая от измерительной цепи, В-А, не более - ЦА8500/1 |
0,5 |
|
- ЦА 8500/2 |
3,5 |
|
Мощность, потребляемая от цепи питания переменного тока 2 0 В при номинальном напряжении, В-А, не более |
10 |
|
Масса, кг, не более |
3,5 |
|
Г абаритные размеры, мм, не более |
300x320x150 |
|
Средняя наработка на отказ, ч, не менее |
25000 |
|
Средний срок службы, лет, не менее |
10 |
|
*Примечание - За нормирующее значение принимается конечное значение входного сигнала | |
|
для каждого из диапазонов измерений таблицы 1. | |
