По способу преобразования ИП относятся к преобразователям с выходным аналоговым сигналом, пропорциональным среднеквадратическому значению выходного сигнала.

Информацию несет среднее значение выходного аналогового сигнала.

ИП конструктивно состоят из следующих основных узлов: основания с двумя клеммными колодками; крышки корпуса; двух крышек клеммных колодок; зажимов подключения внешних цепей; печатной платы с элементами схемы; трансформатора питания и входного трансформатора тока.

Основание с клеммными колодками, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала.

В зависимости от величины входных и выходных сигналов, вида источника питания ИП имеют шесть модификаций.

Модификации ЭП8554/1, ЭП8554/2 предназначены для преобразования одного из диапазонов тока.

Модификации ЭП8554/3, ЭП8554/4 представляют собой три канала преобразования в одном корпусе - трехканальный ИП.

Модификации ЭП8554/5, ЭП8554/6 предназначены для преобразования одним ИП любого из четырех входных сигналов тока (многопредельный ИП).

ИП по заказу изготавливаются со встроенным интерфейсом RS-485 для передачи информации в цифровом коде в автоматизированную систему или на дисплей персональной ЭВМ.

ИП могут применяться для контроля тока электрических систем и установок, для комплексной автоматизации объектов электроэнергетики, для автоматизированных систем управления технологическими процессами энергоемких объектов различных отраслей промышленности.

Фотография общего вида ИП приведена на рисунке 1, схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП приведены на рисунке 2.

2010

F * 50 Hz

ЭП8554/3

Rxaq. I □ Q . 5 д

-■ ■ 5 nA           щ

ПшТ it

-A J И ^л " J»v I Mht J

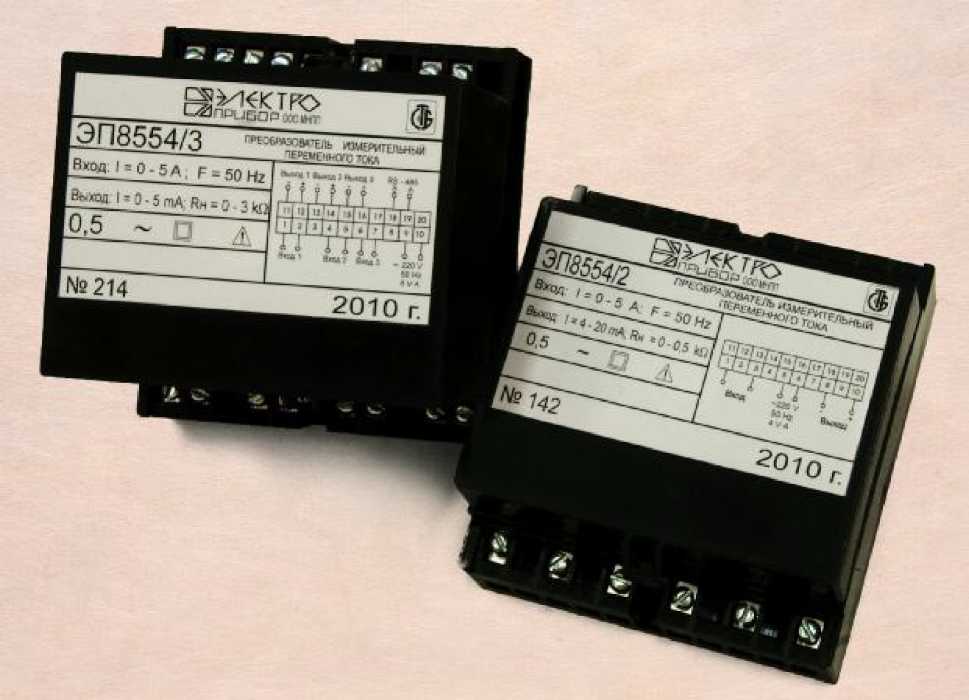

Рисунок 1 - Фотография общего вида

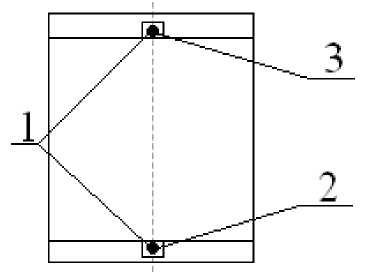

• 1 - винты, крепящие крышку корпуса к основанию;

• 2 - место для нанесения оттиска клейма ОТК;

• 3 - место для нанесения оттиска клейма знака поверки средств измерений.

Рисунок 2 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП (вид сверху)

Комплект поставки соответствует таблице 2.

Таблица 2

Характеристики входных и выходных сигналов, сопротивления нагрузки в зависимости от модификации ИП приведены в таблице 1.

Характеристики приведены для каждого канала преобразования. Таблица 1

Каждая модификация ИП по заказу может иметь интерфейс RS-485.

Класс точности ИП 0,5.

Пределы допускаемой основной приведенной погрешности ИП от нормирующего значения выходного аналогового сигнала во всем диапазоне изменений сопротивления нагрузки ИП, а также при изменении частоты входного сигнала ИП в диапазоне от 45 до 55 Гц - ± 0,5 %.

Пределы допускаемых дополнительных приведенных погрешностей, вызванных изменением влияющих факторов от нормальных значений, до любых значений в пределах рабочих условий применения, в процентах от нормирующего значения выходного аналогового сигнала:

а) при изменении температуры окружающего воздуха от

(20 ± 2) °С до минус 30 и плюс 50 °С на каждые 10 °С                   ± 0,4 %;

б) при воздействии относительной влажности (95 ± 3) % при температуре 35 °С                                                ± 0,9 %;

Лист № 4 Всего листов 6

в) при изменении напряжении питания ИП от 220 до 187 и 242 В ± 0,25 %;

г) при влиянии внешнего однородного магнитного поля переменного тока с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля            ± 0,5 %;

д) при искажении формы кривой входного тока до 20 %          ± 0,5 %;

Время установления выходного аналогового сигнала ИП, с, не более

Питание ИП осуществляется от сети переменного тока напряжением (220⁺²²-33) В, частотой (50 ± 0,5) Гц.

Мощность, потребляемая ИП от цепи питания, В •А, не более:

• - для ЭП8554/3, ЭП8554/4

• - для ЭП8554/1, ЭП8554/2, ЭП8554/5, ЭП8554/6

Мощность, потребляемая ИП от измерительной цепи при номинальных значениях преобразуемых входных сигналов, В •А, не более:

• - для ЭП8554/1, ЭП8554/2, ЭП8554/5, ЭП8554/6

• - для ЭП8554/3, ЭП8554/4 по каждому выходу

Рабочие условия применения:

Масса ИП, кг, не более:
