Номер по Госреестру СИ: 37459-17
37459-17 Амперметры
(ЦА8500)
Назначение средства измерений:
Амперметры ЦА8500 (далее по тексту - амперметры) предназначены для измерения среднеквадратичного значения силы однофазного переменного тока, а также для измерения среднеквадратичного значения силы однофазного переменного тока и силы постоянного тока.
Внешний вид.
Амперметры

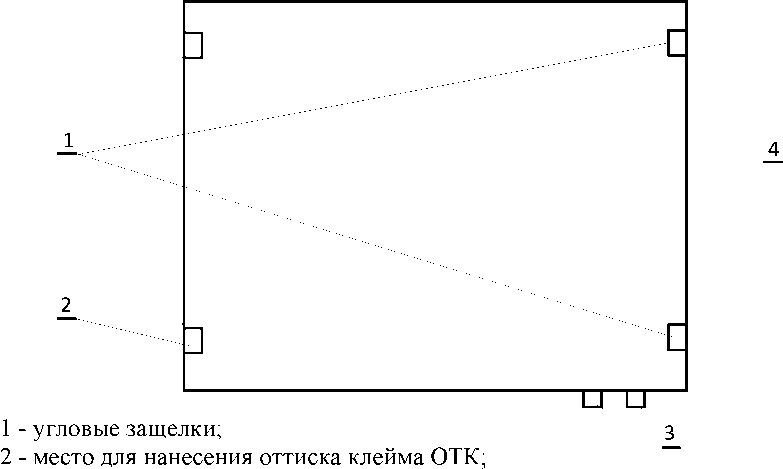

Рисунок № 1
Внешний вид.
Амперметры

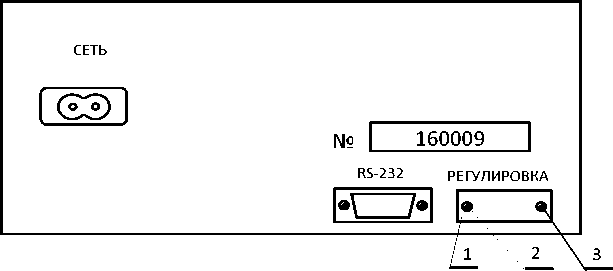

Рисунок № 2
Внешний вид.
Амперметры

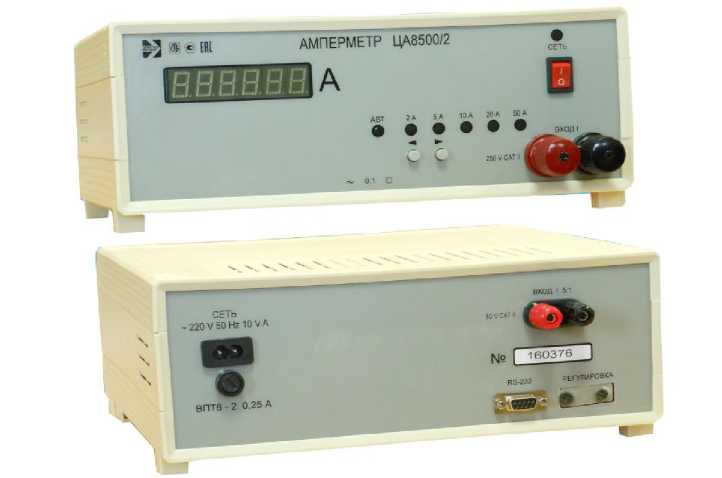

Рисунок № 3
Внешний вид.
Амперметры

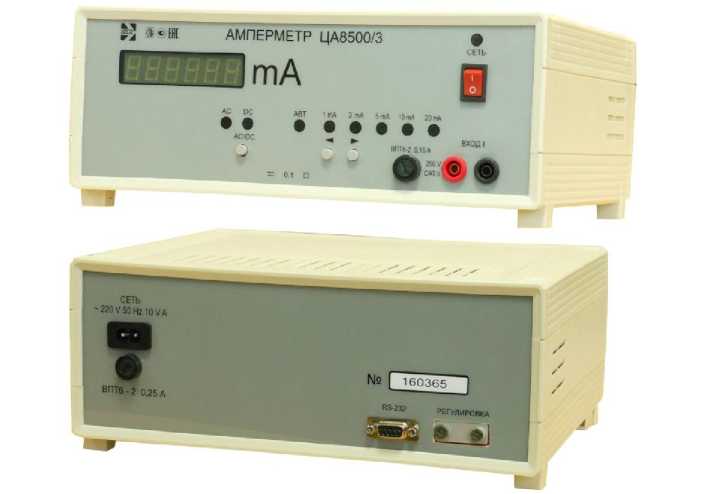

Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 28.02.2022
Номер записи -
ID в реестре СИ - 347014
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЦА8500/6, ЦА8500/3, ЦА8500/2, ЦА8500/1, ЦА8500, мод. ЦА8500/2, ЦА8500 /2, ЦА8500 , мод ЦА8500/1, ЦА8500, ЦА 8500/2, Рабочий 3010, Нет модификации, модификация ЦА8500/2, мод.ЦА8500/2, 8500/2,
Производитель
Изготовитель - ООО "МНПП "Электроприбор"
Страна - БЕЛАРУСЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Статистика
Кол-во поверок - 167
Выдано извещений - 2
Кол-во периодических поверок - 145
Кол-во средств измерений - 29
Кол-во владельцев - 28
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 377 дн.
Приказы РСТ, где упоминается данный тип СИ
№1921 от 2017.09.12 Об утверждении типов средств измерений
№624 от 2018.04.03 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
Наличие аналогов СИ: Амперметры (ЦА8500)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
37459-17 Амперметры (ЦА8500) ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
34280-07 Преобразователи измерительные многофункциональные (СН3020) Общество с ограниченной ответственностью предприятие "ЗИП-Научприбор" (ООО предприятие "ЗИП-Научприбор") (РОССИЯ Краснодарский край, г. Краснодар, ул. Московская, 5) |
37459-17 Амперметры (ЦА8500) ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
82352-21 Амперметры и вольтметры (1, 8, 3, 6, 6, 4) Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП") (РОССИЯ Московская обл., г. Мытищи) |
37459-17 Амперметры (ЦА8500) ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
84431-22 Источники питания программируемые (ПрофКиП Б5) ООО "ПРОФКИП" (РОССИЯ Московская область, г. Мытищи) |
37459-17 Амперметры (ЦА8500) ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
27219-04 Амперметры и вольтметры цифровые (3010) ООО предприятие "ЗИП-Научприбор" (РОССИЯ г.Краснодар) |
Все средства измерений ООО предприятие "ЗИП-Научприбор"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
32285-06 01.09.2011 |
Устройства измерительные, ЦП8512 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
32285-12 20.06.2017 |
Устройства измерительные, ЦП8512 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
4 года |
32285-17 28.02.2022 |
Устройства измерительные, ЦП8512 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
2 года |
32286-06 01.09.2011 |
Устройства измерительные, ЦП8506 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
32286-10 01.04.2015 |
Устройства измерительные, ЦП8506 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
32286-15 27.05.2020 |
Устройства измерительные, ЦП8506 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
32287-06 01.09.2011 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
32287-11 06.09.2016 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
32287-16 23.12.2020 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
4 года |
35361-07 01.08.2012 |
Установки поверочные переносные, УПП8531М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
35361-12 02.10.2019 |
Установки поверочные переносные, УПП8531М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
35361-12 11.09.2017 |
Установки поверочные переносные, УПП8531М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
36905-08 01.02.2013 |
Преобразователи измерительные мощности, ЭП8530М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
36905-12 26.12.2017 |
Преобразователи измерительные мощности, ЭП8530М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
36905-17 30.08.2021 |
Преобразователи измерительные мощности, ЭП8530М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
37458-08 01.05.2013 |
Вольтметры переменного тока, ЦВ8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
37458-08 14.05.2018 |
Вольтметры переменного тока, ЦВ8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
37458-17 28.02.2022 |
Вольтметры, ЦВ8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
37459-08 01.05.2013 |
Амперметры переменного тока, ЦА8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
37459-08 14.05.2018 |
Амперметры переменного тока, ЦА8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
37459-17 28.02.2022 |
Амперметры, ЦА8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
37460-08 14.05.2018 |
Ваттметры цифровые, ЦЛ8516 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
37460-08 01.05.2013 |
Ваттметры цифровые, ЦЛ8516 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
40953-09 02.07.2019 |
Преобразователи измерительные переменного тока и напряжения переменного тока, ЭП8527 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
40996-09 02.07.2019 |
Преобразователи измерительные переменного тока, ЭП8554 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
40997-09 02.07.2019 |
Преобразователи измерительные напряжения переменного тока, ЭП8555 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
43940-10 01.04.2015 |
Преобразователи измерительные цифровые, ЦП8507 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
4 года |
43940-15 30.06.2021 |
Преобразователи измерительные цифровые, ЦП8507 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
46803-11 |
Вольтметры дифференциальные, ЦВ8535 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
50425-12 09.07.2017 |
Комплексы измерительные, ЦВ8535 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
50425-17 30.05.2022 |
Комплексы измерительные, ЦВ8535 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
51556-12 22.10.2017 |
Преобразователи измерительные напряжения постоянного тока, ЭП8557 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
51556-17 29.05.2019 |
Преобразователи измерительные напряжения постоянного тока, ЭП8557 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
51557-12 22.10.2017 |
Преобразователи измерительные постоянного тока, ЭП8556 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
51557-17 29.05.2019 |
Преобразователи измерительные постоянного тока, ЭП8556 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
53021-13 15.03.2018 |
Преобразователи измерительные переменного тока, ЭП8542 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
53022-13 15.03.2018 |
Преобразователи измерительные напряжения переменного тока, ЭП8543 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
58909-14 31.10.2019 |
Преобразователи измерительные частоты переменного тока, ЭП8528 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
53022-18 01.03.2023 |
Преобразователи измерительные напряжения переменного тока, ЭП8543 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
53021-18 01.03.2023 |
Преобразователи измерительные переменного тока, ЭП8542 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
40953-19 31.07.2023 |
Преобразователи измерительные переменного тока и напряжения переменного тока, ЭП8527 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
2 года |
40996-19 29.10.2021 |
Преобразователи измерительные переменного тока, ЭП8554 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
40997-19 29.10.2021 |
Преобразователи измерительные напряжения переменного тока, ЭП8555 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
58909-19 27.02.2024 |
Преобразователи измерительные частоты переменного тока, ЭП8528 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
51557-19 26.03.2024 |
Преобразователи измерительные постоянного тока, ЭП8556 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
51556-19 26.03.2024 |
Преобразователи измерительные напряжения постоянного тока, ЭП8557 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
82806-21 25.08.2026 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
40997-21 15.04.2026 |
Преобразователи измерительные напряжения переменного тока, ЭП8555 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
87135-22 31.05.2027 |
Приборы цифровые многофункциональные, ЦМ ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
Кто поверяет Амперметры и вольтметры цифровые (3010)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 7 | 0 | 6 | 0 | 6 | 0 | 6 | ||
ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "КАМЧАТСКИЙ ЦСМ" (RA.RU.311296) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 2 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
ООО ИЦ МИТ (RA.RU.312147) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 17 | 2 | 0 | 16 | 1 | 15 | 0 | 15 | |
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 72 | 5 | 0 | 62 | 0 | 72 | 0 | 62 | |
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 6 | 0 | 6 | 0 | 4 | 0 | 4 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 18 | 0 | 18 | 1 | 18 | 0 | 18 | ||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 8 | 2 | 0 | 8 | 0 | 4 | 0 | 4 | |
ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
АО "РИМР" (RA.RU.311661) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Амперметры и вольтметры цифровые (3010)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Красноярский ЦСМ Красноярский край |
2804 | 2902 |
ФБУ Ростовский ЦСМ Ростовская область |
2959 | 2902 |
Таганрогский филиал ФБУ «Ростовский ЦСМ» Ростовская область |
2959 | 2902 |
Волгодонский филиал ФБУ «Ростовский ЦСМ» Ростовская область |
2959 | 2902 |
ФБУ Тест-С.-Петербург Санкт-Петербург |
1910 | 2902 |
Программное обеспечение
Амперметры оснащены встроенным программным обеспечением (далее по тексту - ПО). ПО является метрологически значимым и метрологические характеристики амперметров определены с его учетом.
ПО хранится в энергонезависимой памяти микроконтроллера амперметров. После установки (прошивки) ПО пережигается перемычка JTAG интерфейса в микроконтроллере.
Конструкция амперметров исключает возможность несанкционированного влияния на ПО амперметров и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение | |
ПО контроллера управления |
ПО измерительного контроллера | |
Идентификационное наименование ПО |
CACV main |
CACV izm |
Номер версии (идентификационный номер ПО) |
305 |
305 |
Цифровой идентификатор ПО |
9B22E84D |
2D9AC5A1 |
Другие идентификационные данные, если имеются |
CRC32 |
CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель амперметров методом трафаретной печати и на эксплуатационную документацию методом лазерной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к амперметрам ЦА8500
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ РБ 300080696.014-2002 Амперметры ЦА8500 и вольтметры ЦВ8500. Технические условия.
Поверка
Поверкаосуществляется по документу МП.ВТ.024-2002 «Амперметры ЦА8500 и вольтметры ЦВ8500.
Методика поверки», согласованному РУП «Витебский ЦСМС» 16.04.2002 г.
Основные средства поверки:
калибратор универсальный Н4-17 (регистрационный номер в Федеральном информационном фонде 46628-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма:
- на мастику, уложенную над правым винтом под угловой защелкой в верхней части корпуса амперметра;
- на мастику, уложенную над правым винтом на крышке, закрывающей элементы регулировки на задней панели амперметра.
Также знак поверки наносится в виде печати в паспорте или в свидетельстве о поверке.
Изготовитель
Общество с ограниченной ответственностью «Многопрофильное научно-производственное предприятие «Электроприбор» (ООО «МНПП «Электроприбор»), Республика Беларусь
Адрес: 210001, г. Витебск, ул. Зеньковой, д.1 Телефон / факс: (10-375-212) 67-28-16
E-mail: electropribor@mail.ru
Web-сайт: www.electropribor.com
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: 8 (495) 437-55-77
Факс: 8 (495) 437-56-66
E-mail: office@vniims.ru
Принцип действия амперметров основан на преобразовании аналогового входного сигнала силы однофазного переменного тока или силы постоянного тока в цифровой код. Далее вычисление требуемой величины производится в цифровой форме. Измеренное значение отображается на цифровом табло амперметра и в цифровом коде передается по интерфейсу RS-232.
Амперметры применяются для поверки стрелочных и цифровых амперметров переменного и постоянного тока класса точности 0,3 и менее точных.
В зависимости от вида измеряемого сигнала и диапазонов измерений амперметры имеют 6 модификаций, приведенных в таблице 1.
Амперметры ЦА8500/1, ЦА8500/2 предназначены для измерения среднеквадратичного значения силы однофазного переменного тока.
Амперметры ЦА8500/3 - ЦА8500/6 предназначены для измерения среднеквадратичного значения силы однофазного переменного тока и силы постоянного тока.
Амперметры имеют встроенный интерфейс RS-232 для обмена информацией в цифровом коде с персональной ЭВМ или автоматизированной системой.
Конструктивно амперметры состоят из следующих основных узлов: корпуса, передней и задней панелей, платы индикации, платы измерения.
Корпус, передняя и задняя панели амперметров выполнены из изоляционного материала. Корпус состоит из двух частей. Винты, скрепляющие верхнюю и нижнюю части корпуса, находятся под угловыми защелками в верхней части корпуса.
Амперметры имеют автоматический и ручной режим переключения диапазонов измерений.
Амперметры имеют электронную защиту от перегрузки.
Амперметры имеют предохранитель по цепи питания.
В цепь питания амперметры включаются при помощи кабеля сетевого, входящего в комплект поставки амперметров.
Подключение амперметров к измерительной цепи осуществляется при помощи проводов измерительных или кабеля измерительного, входящих в комплект поставки амперметров.
Фотографии общего вида амперметров приведены на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска знака поверки средств измерений (далее - Знак поверки) приведены на рисунках 3 и 4.
Рисунок 1 - Общий вид модификаций амперметров ЦА8500/1, ЦА8500/2
Рисунок 2 - Общий вид модификаций амперметров ЦА8500/3 - ЦА8500/6
3 - входные контакты;
4 - место для нанесения оттиска клейма Знака поверки.
Примечание - Оттиски клейм находятся на двух винтах, скрепляющих верхнюю и нижнюю части корпуса, под угловыми защелками.
Рисунок 3 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма Знака поверки на верхнюю часть корпуса амперметров
-
1 - крышка, закрывающая элементы регулировки;
-
2 - место для нанесения оттиска клейма ОТК ;
-
3 - место для нанесения оттиска клейма Знака поверки.
Примечание - Оттиски клейм находятся на двух винтах крышки, закрывающей элементы регулировки.
Рисунок 4 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма Знака поверки на заднюю панель амперметров
Таблица 5
Наименование |
Обозначение |
Количество |
Амперметр ЦА8500 |
3ЭП.499.774 |
1 |
Руководство по эксплуатации |
3ЭП.499.774 РЭ |
1 |
Методика поверки |
МП.ВТ.024-2002 |
1 |
Паспорт |
3ЭП.499.774 ПС |
1 |
Провод измерительный SML-4G 1000 В, > 12 А* |
- | |
- красный |
1 | |
- черный |
1 | |
Наконечник вилочный* |
- | |
- RDA-S4-W4-R (красный) |
1 | |
- RDA-S4-W4-B (черный) |
1 | |
Наконечник измерительный PSK-4* |
- | |
- красный |
1 | |
- черный |
1 | |
Кабель измерительный** |
5ЭП.503.163 |
1 |
Кабель сетевой SCZ-20 2 А, 220 В ~*** |
- |
1 |
Примечание: * Входят в комплект поставки амперметров ЦА8500/1, ЦА8500/3 - ЦА8500/6. Допускается замена проводов измерительных и наконечников на другие типы с аналогичными техническими характеристиками. ** Входит в комплект поставки амперметра ЦА8500/2. *** Допускается замена кабеля сетевого на другой тип с аналогичными техническими характеристиками. |
Метрологические характеристики приведены в таблицах 2 и 3.
Таблица 2
Модификация амперметра |
Диапазоны измерений |
Вид измеряемого сигнала |
ЦА8500/1 |
от 0,001 до 0,1 А; от 0,002 до 0,2 А; от 0,005 до 0,5 А; от 0,01 до 1 А; от 0,02 до 2 А |
Сила переменного тока |
ЦА8500/2 |
от 0,02 до 2 А; от 0,05 до 5 А; от 0,1 до 10 А; от 0,2 до 20 А; от 0,5 до 50 А | |
ЦА8500/3 |
от 0,01 до 1 мА; от 0,02 до 2 мА; от 0,05 до 5 мА; от 0,1 до 10 мА; от 0,2 до 20 мА |
Сила переменного тока, сила постоянного тока положительной и отрицательной полярностей |
ЦА8500/4 |
от 0,1 до 10 мА; от 0,2 до 20 мА; от 0,5 до 50 мА; от 1 до 100 мА; от 2 до 200 мА | |
ЦА8500/5 |
от 0,001 до 0,1 А; от 0,002 до 0,2 А; от 0,005 до 0,5 А; от 0,01 до 1; от 0,02 до 2 А | |
ЦА8500/6 |
от 0,005 до 0,5 А; от 0,01 до 1 А; от 0,02 до 2 А; от 0,05 до 5 А; от 0,1 до 10 А | |
Примечание - за нормирующее значение измеряемого сигнала для каждого диапазона измерений принимается конечное значение этого диапазона измерений. |
Таблица 3
Наименование характеристики |
Значение |
Класс точности по ГОСТ 8.401-80 |
0,1 |
Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала для каждого из диапазонов измерений, % |
±0,1 |
Диапазон рабочих температур,°С |
от +10 до +35 |
Пределы допускаемой дополнительной погрешности в рабочем диапазоне температур на каждые 10°С для каждого из диапазонов измерений, % |
±0,1 |
Относительная влажность при +30°С, %, не более |
75 |
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной погрешности, вызванной влиянием внешнего однородного магнитного поля постоянного или переменного тока частотой 50 Гц, с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля, % |
±0,1 |
Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания от номинального значения 220 В до 242 В и 187 В, % |
±0,1 |
Пределы допускаемой дополнительной погрешности, вызванной изменением частоты измеряемого сигнала в рабочей области частот от 55 до 1000 Гц |
±0,1 |
Основные технические характеристики амперметров приведены в таблице 4.
Таблица 4
Наименование характеристики |
Значение |
Напряжение питающей сети, В |
220 +22 |
Частота питающей сети, Гц |
50±0,5 |
Входное сопротивление амперметров с учетом проводов измерительных (кабеля измерительного для ЦА8500/2) из комплекта поставки амперметров, Ом, не более: ЦА8500/1: по переменному току, В-А |
0,08 |
ЦА8500/2: по переменному току, В-А - ВХОД I (с учетом кабеля измерительного) |
0,005 |
- ВХОД I (без учета кабеля измерительного) |
0,001 |
- ВХОД I (5:1) |
0,02 |
ЦА8500/3: по переменному току |
13 |
по постоянному току |
13 |
ЦА8500/4: по переменному току |
3,5 |
по постоянному току |
3,5 |
ЦА8500/5: по переменному току |
0,3 |
по постоянному току |
0,3 |
ЦА8500/6: по переменному току |
0,06 |
по постоянному току |
0,06 |
Мощность, потребляемая амперметрами от измерительной цепи с учетом проводов измерительных (кабеля измерительного для ЦА8500/2) из комплекта поставки амперметров, не более: ЦА8500/1: по переменному току, В-А |
0,5 |
ЦА8500/2: по переменному току, В-А - ВХОД I (с учетом кабеля измерительного) |
12,5 |
- ВХОД I (без учета кабеля измерительного) |
2,5 |
- ВХОД I (5:1) |
2,0 |
ЦА8500/3: по переменному току, В-А |
0,0052 |
по постоянному току, Вт |
0,0052 |
ЦА8500/4: по переменному току, В-А |
0,14 |
по постоянному току, Вт |
0,14 |
ЦА8500/5: по переменному току, В-А |
1,2 |
по постоянному току, Вт |
1,2 |
ЦА8500/6: по переменному току, В-А |
6,0 |
по постоянному току, Вт |
6,0 |
Продолжение таблицы 4
Наименование характеристики |
Значение |
Мощность, потребляемая амперметрами от цепи питания, В-А, не более |
10 |
Габаритные размеры, мм, не более |
300x320x150 |
Масса, кг, не более |
2,7 |
Средняя наработка на отказ, ч, не менее |
25000 |
Средний срок службы, лет, не менее |
10 |
