По способу преобразования входного сигнала ИП относятся к преобразователям трансформаторного типа.

В зависимости от диапазонов входных и выходных сигналов, сопротивления нагрузки ИП имеют 19 модификаций.

Модификации ЭП8527/1, ЭП8527/2, ЭП8527/12 - для линейного преобразования переменного тока рабочих режимов в выходной сигнал переменного тока.

Модификации ЭП8527/4-ЭП8527/11 - для линейного преобразования переменного тока режимов перегрузки в выходной сигнал переменного тока.

Модификации ЭП8527/14-ЭП8527/19 - для линейного преобразования переменного тока рабочих режимов и режимов перегрузки в выходной сигнал переменного тока.

Модификации ЭП8527/3, ЭП8527/13 - для линейного преобразования напряжения переменного тока рабочих режимов и режимов перегрузки в выходной сигнал переменного тока.

Выходной сигнал прямо пропорционален мгновенному значению входного сигнала.

Функция преобразования ИП ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12, ЭП8527/14-ЭП8527/19 имеет следующий вид:

1вых = Ki’i вх ,

Функция преобразования ИП ЭП8527/3, ЭП8527/13 имеет следующий вид:

iвых = к₂^и вх ,

где Ki, к₂ - коэффициенты пропорциональности (зависят от соотношения числа витков первичной и вторичной обмоток трансформатора ИП, значений балластных резисторов входной цепи ИП, значения шунтирующего резистора выходной цепи ИП);

iвх, и_вх - мгновенное значение входного сигнала, А или В;

iBbix - мгновенное значение выходного сигнала, мА.

ИП ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12 конструктивно состоят из следующих основных узлов: корпуса, трансформатора, элементов схемы, зажимов выходной цепи. Корпус выполнен из изоляционного материала в виде двух симметричных частей (основания и крышки) с отверстием по центру для пропускания провода входной цепи.

ИП ЭП8527/3, ЭП8527/13-ЭП8527/19 конструктивно состоят из следующих основных узлов: основания с двумя клеммными колодками, крышки корпуса, двух крышек клеммных колодок, трансформаторов. В ИП ЭП8527/3, ЭП8527/13 на печатной плате дополнительно размещены балластные резисторы. Основание, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала. В клеммных колодках размещены зажимы для подключения внешних цепей.

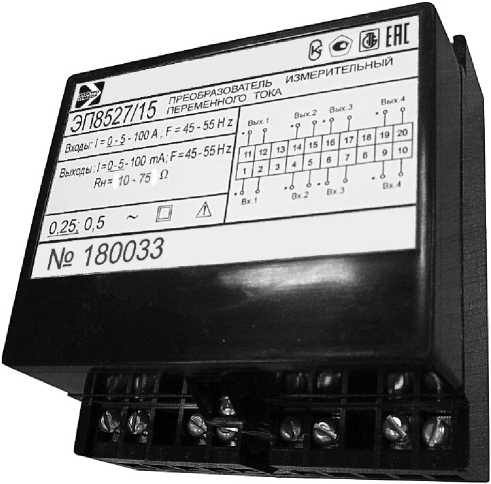

Фотографии общего вида ИП приведены на рисунках i-3.

Схемы пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма отдела технического контроля изготовителя (далее - ОТК) и оттиска клейма знака поверки средств измерений на ИП приведены на рисунках 4-5.

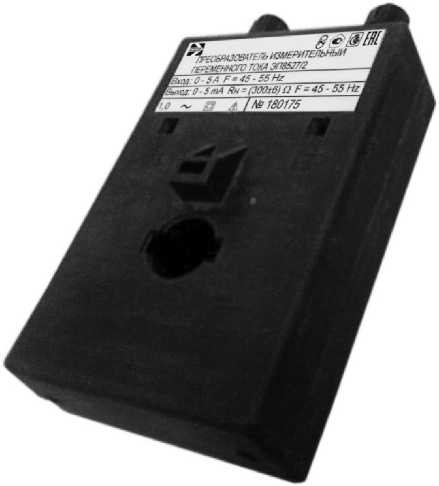

Рисунок 1 - Фотография общего вида ИП ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12

НАЛРЯ*^

. _f = 45-55Hz

AF=45-55Hz

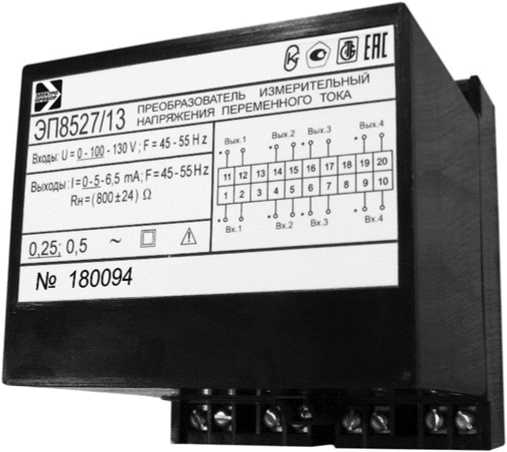

Рисунок 2 - Фотография общего вида ИП ЭП8527/3, ЭП8527/13

3 - Место для нанесения оттиска клейма знака поверки средств измерений.

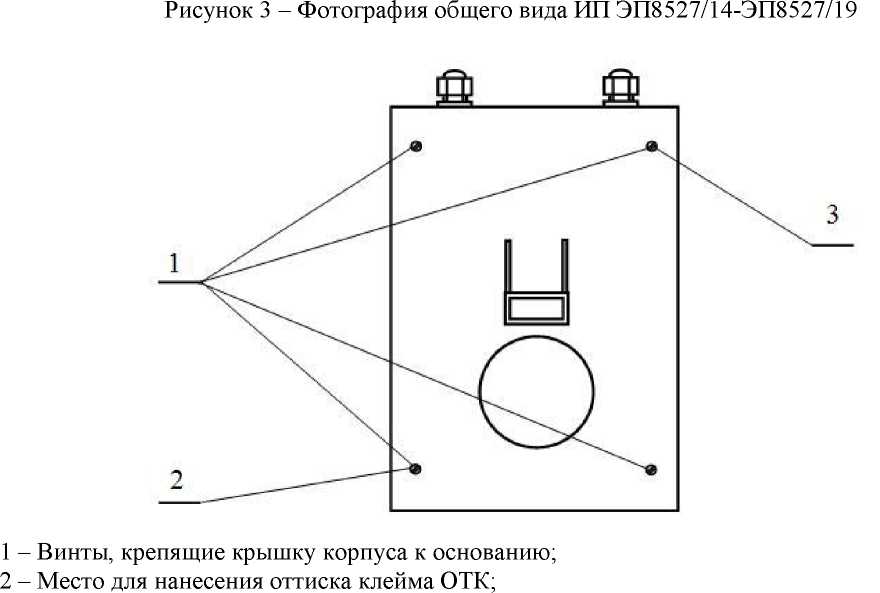

Рисунок 4 - Схема пломбировки от несанкционированного доступа и указание мест нанесения оттиска клейм ОТК и оттиска клейма знака поверки средств измерений на ИП ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12 (вид снизу)

• 1 - Винты, крепящие крышку корпуса к основанию;

• 2 - Место для нанесения оттиска клейма ОТК;

• 3 - Место для нанесения оттиска клейма знака поверки средств измерений.

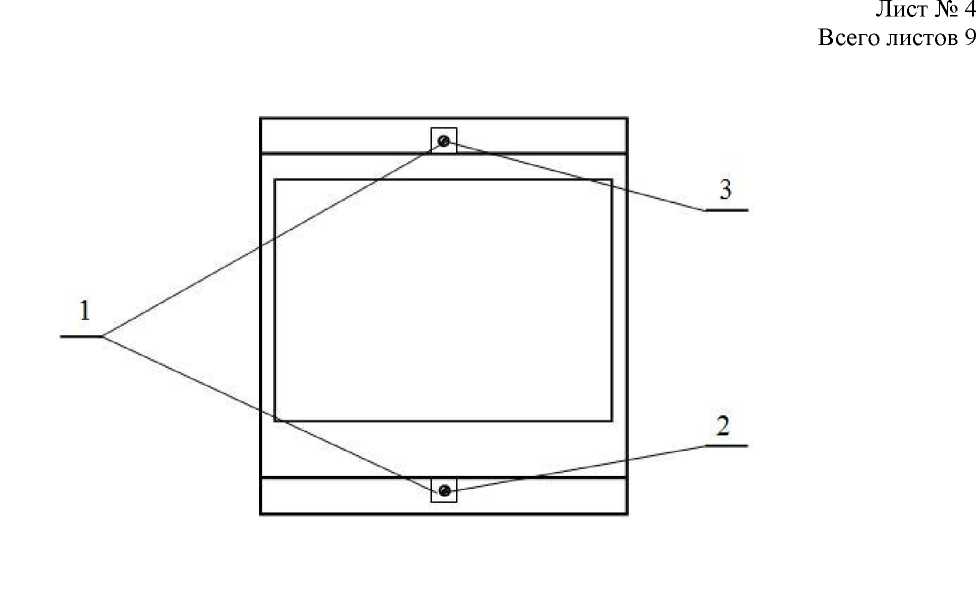

Рисунок 5 - Схема пломбировки от несанкционированного доступа и указание мест нанесения оттиска клейм ОТК и оттиска клейма знака поверки средств измерений на ИП ЭП8527/3, ЭП8527/13-ЭП8527/19 (вид сверху)

Программное обеспечение отсутствует.

Таблица 5 - Комплектность ИП

Основные характеристики входного и выходного сигналов, сопротивление нагрузки в зависимости от модификации ИП соответствуют значениям, приведенным в таблице 1.

Для многоканальных ИП (ЭП8527/3, ЭП8527/13-ЭП8527/19) характеристики и технические требования заданы для каждого из каналов.

Таблица 1 - Метрологические характеристики

Продолжение таблицы 1

Значение сопротивления нагрузки по заказу.

ИП ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12 являются одноканальными изделиями.

Количество каналов в ИП ЭП8527/3, ЭП8527/13-ЭП8527/19 - от одного до четырех (по заказу). Классы точности ИП соответствуют значениям, приведенным в таблице 2.

Таблица 2 - Классы точности ИП

Пределы допускаемой основной приведенной погрешности ИП в процентах от нормирующего значения входного сигнала соответствуют значениям, указанным в таблице 3, в диапазоне частот входного сигнала от 45 до 55 Гц.

Таблица 3

Пределы допускаемых дополнительных приведенных погрешностей равны:

а) при изменении температуры окружающего воздуха от плюс 18 до плюс 22 °С для ЭП8527/3, ЭП8527/13-ЭП8527/19 и от плюс 15 до плюс 25 °С для ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12, до минус 40 и плюс 50 °С на каждые 10 °С:

- пределам основной погрешности для ЭП8527/3, ЭП8527/13-ЭП8527/19 в рабочем режиме диапазона измерений входного сигнала и 0,8 пределов основной погрешности - в режиме перегрузки;

• - 0,5 пределов основной погрешности для ЭП8527/1, ЭП8527/2, ЭП8527/4-

ЭП8527/12.

б) при воздействии относительной влажности от 92 до 98 % при температуре +35 °С: -удвоенному значению пределов основной погрешности для ЭП8527/3,

ЭП8527/13-ЭП8527/19 в рабочем режиме диапазона измерений входного сигнала и 1,8 пределов основной погрешности - в режиме перегрузки.

• - пределам основной погрешности для ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12.

в) при воздействии внешнего однородного магнитного поля переменного тока с частотой измеряемого сигнала от 45 до 55 Гц с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля:

• - удвоенному значению пределов основной погрешности для ЭП8527/3, ЭП8527/13-ЭП8527/19 в рабочем режиме диапазона измерений входного сигнала и пределам основной погрешности - в режиме перегрузки;

• -   0,5 пределов основной погрешности для ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12.

ИП не требуют дополнительного источника питания.

Таблица 4 - Основные технические характеристики

Продолжение таблицы 4

Мощность, потребляемая ИП ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12, не нормируется из-за отсутствия входных цепей, монтаж которых выполняется у потребителя.
