ИП могут применяться для контроля токов электрических систем и установок, для комплексной автоматизации объектов электроэнергетики, для автоматизированных систем управления технологическими процессами энергоемких объектов различных отраслей промышленности.

По способу преобразования входного сигнала ИП относятся к преобразователям выпрямительного типа. Выходной сигнал прямо пропорционален среднему значению входного сигнала. Информацию несет среднее значение выходного сигнала.

ИП конструктивно состоит из следующих узлов: основания с клеммной колодкой, крышки корпуса, крышки клеммной колодки, печатной платы с элементами схемы, трансформатора, установленного в основании.

Основание с клеммными колодками, крышка корпуса, крышка клеммной колодки выполнены из изоляционного материала. В клеммной колодке размещены зажимы для подключения внешних цепей.

ИП не требуют дополнительного источника питания.

В зависимости от диапазонов входных и выходных сигналов ИП имеют четыре модификации.

Фотография общего вида ИП приведена на рисунке 1.

Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП приведены на рисунке 2.

П PLJBD Р «м мт

Рисунок 1 - Внешний вид преобразователя измерительного переменного тока ЭП8542.

I ■ - Ь ОбТ^ЮВАТЕ ЛЬ ИЗМЕРИТЕ Г -ЛЫГ nFPFUFHHrtrt гснл

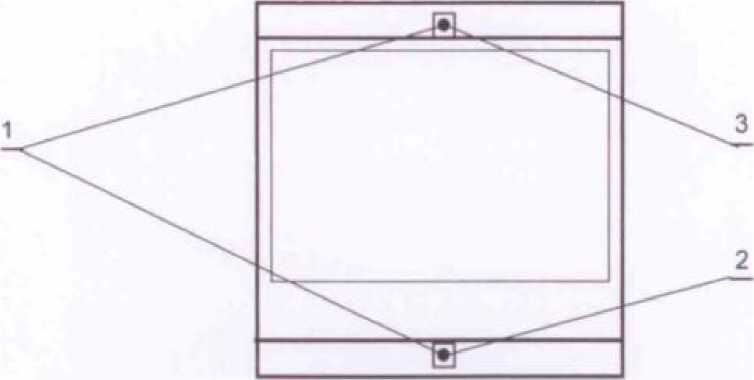

Рисунок 2 - Схема пломбировки от несанкционированного доступа (винты, крепящие крышку корпуса к основанию - (1) и указание мест для нанесения оттиска клейма ОТК (2) и оттиска клейма знака поверки (3) на преобразователи измерительные переменного тока ЭП8542.

Комплектность приведена в таблице 2. Таблица 2

Основные характеристики входных и выходных сигналов в зависимости от модификации ИП приведены в таблице 1.

Таблица 1

Класс точности ИП: 1,0.

Пределы допускаемой основной приведенной погрешности ИП в процентах от нормирующего значения выходного сигнала: ± 1,0 %.

Пределы допускаемых дополнительных приведенных погрешностей в процентах от нормирующего значения выходного сигнала:

• - при изменении температуры окружающего воздуха от (20 ± 5) °С до минус 30 и плюс 50 °С на каждые 10 °С: ± 0,5 %;

• - при воздействии относительной влажности (95 ± 3) % при 35 °С: ± 1,0 %;

• - при воздействии внешнего однородного магнитного поля переменного тока с частотой измеряемого сигнала с магнитной индукцией 0,5 мТ при самом неблагоприятном направлении и фазе магнитного поля: ± 0,5 %;

• - при отклонении формы кривой тока входного сигнала под влиянием 2, 3, 4, 5-ой гармоники до 5 % от первой гармоники: ± 2,0 %.

Рабочие условия применения:

• - температура окружающего воздуха, °С:                  от минус 30 до плюс 50;

• - относительная влажность:                               95% при 35 °С.

Потребляемая мощность: не более 1,0 В^А.

Габаритные размеры ИП: не более 120х110х70 мм.

Масса: не более 1,0 кг.

Средний срок службы, не менее, 10 лет.

Средняя наработка на отказ, не менее , 50000 ч.
