Номер по Госреестру СИ: 24220-19
24220-19 Преобразователи измерительные напряжения постоянного тока
(Е 857ЭС)
Назначение средства измерений:
Преобразователи измерительные напряжения постоянного тока Е 857ЭС (далее по тексту - ИП) предназначены для линейного преобразования входного сигнала в унифицированный электрический сигнал постоянного тока или напряжения постоянного тока и (или) для преобразования входного сигнала в цифровой код и передачи результатов преобразования на электронную вычислительную машину (далее ЭВМ) и (или) внешнее показывающее устройство (далее -ПУ).

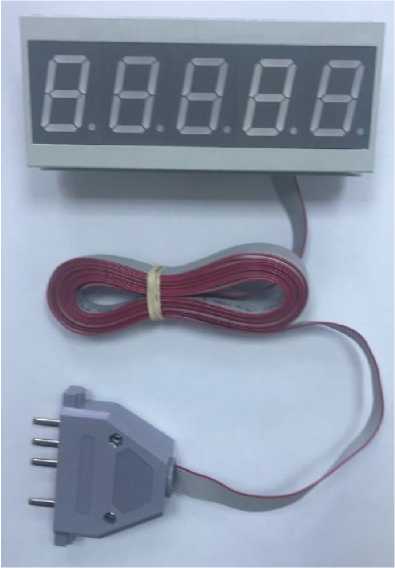

Внешний вид.
Преобразователи измерительные напряжения постоянного тока
Рисунок № 1

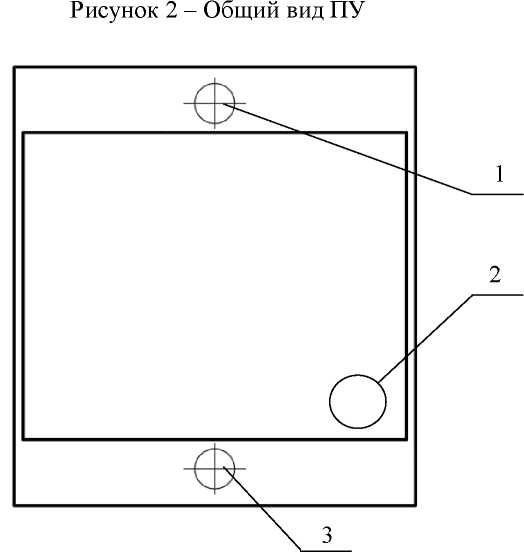

Внешний вид.
Преобразователи измерительные напряжения постоянного тока
Рисунок № 2

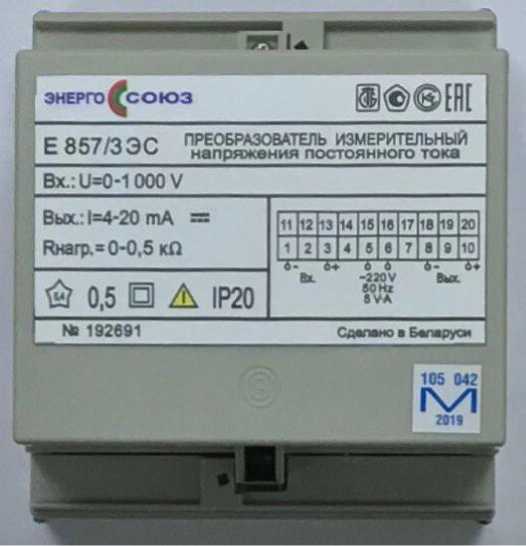

Внешний вид.
Преобразователи измерительные напряжения постоянного тока
Рисунок № 3
Общие сведения
Дата публикации - 02.08.2019
Срок свидетельства - 31.07.2023
Номер записи - 172025
ID в реестре СИ - 667107
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Е 857/11ЭС, Е857/13ЭС,
Производитель
Изготовитель - ООО "Энерго-Союз"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Витебск
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 6
Выдано извещений - 1
Кол-во периодических поверок - 6
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№143 от 2019.01.30 о внесении изменений в описание типа системы информационно-измерительных и управляющих "ПТК ТЕКОН" (СИИУ "ПТК ТЕКОН") 104-11-6000 от 26.12.2018
№1422 от 2019.06.18 Об утверждении типов средств измерений
№406 от 2022.02.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Наличие аналогов СИ: Преобразователи измерительные напряжения постоянного тока (Е 857ЭС)
