Преобразователи предназначены для включения непосредственно или через измерительные трансформаторы тока и напряжения.

Преобразователи могут применяться для контроля активной и реактивной мощности трехфазных трехпроводных цепей в электрических установках, для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.

Наличие встроенных реле позволяет осуществлять коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

Наличие аналогового выхода, выхода RS-485 и встроенных реле определяется потребителем и указывается в заказе.

Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS, режим RTU.

Преобразователи конструктивно состоят из следующих основных узлов: основания, кожуха, лицевой панели, крышки, закрывающей расположенные на основании клеммы, платы обработки, платы индикации, платы питания, платы реле.

На плате индикации размещены четыре светодиода индикации превышения или принижения входным сигналом установленного порога срабатывания (для преобразователей, в которых присутствуют реле), и два ОУ. На одном ОУ индицируется измеренное значение активной мощности, а на втором - реактивной мощности.

Основание с клеммами, крышка, кожух, лицевая панель выполнены из изоляционного материала.

Крепление на щите осуществляется при помощи двух скоб, поставляемых вместе с преобразователем.

По заказу потребителя преобразователи могут быть изготовлены в конструктивном исполнении Е или конструктивном исполнении Р, отличающимся габаритными размерами.

HQ<

-Ю>

ЧР>

ЧР<

^K””Mr ^Mvar

°'⁵ i₽20 3- ⁵       Cnl

. B^_apyCH        l _J

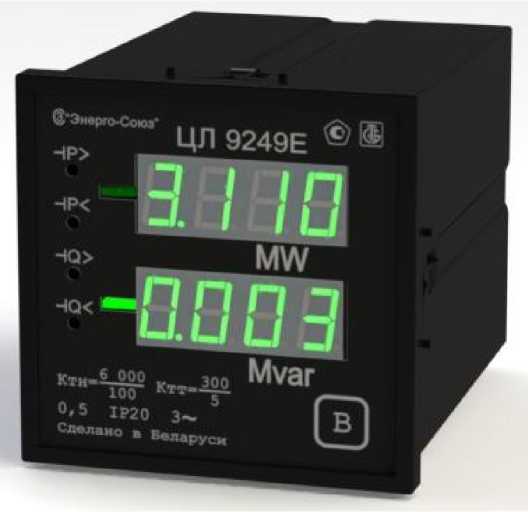

Рисунок 1 Фото общего вида преобразователя измерительного цифрового активной и реактивной мощности трехфазного тока ЦЛ 9249

В комплект поставки входит:

• - преобразователь ЦЛ 9249 согласно заказу;

• - паспорт;

• - CD-диск с демонстрационным программным обеспечением;

• - Руководство по эксплуатации;

• - методика поверки;

• - коробка упаковочная.

По заказу потребителя приборы могут быть изготовлены с параметрами преобразуемого сигнала, приведенными в таблице 2.

Таблица 2 Диапазоны изменения преобразуемого входного сигнала преобразователей

Диапазон изменения преобразуемого входного сигнала указывается потребителем при заказе.

Таблица 3 - Диапазоны изменения выходного аналогового сигнала, диапазон изменения сопротивления нагрузки, диапазон изменения коэффициента мощности для преобразователей, имеющих аналоговый выход

Класс точности приборов - 0,5.

Пределы допускаемой основной приведенной погрешности от нормирующего значения (Анорм) равны ±0,5%.

При определении основной погрешности по выходу RS-485 Анорм = 5 000 единиц.

По выходу ОУ нормирующее значение определяется по формуле:

Анорм = Ih-Uh-Ktt-Kth-^3,               (1)

где Ktt, Ктн -коэффициенты трансформации измерительных трансформаторов тока и напряжения, включенных на входе преобразователя, определяемые по формуле:

Ktt (Kth) = 11 (U1) / I2 (U2),                (2)

где I1 (U1) - номинальное значение тока (напряжения) первичной цепи

измерительного трансформатора;

I2  (U2) - номинальное значение тока  (напряжения)  вторичной цепи

измерительного трансформатора.

При непосредственном включении Ктт (Ктн) = 1.

Нормирующее значение по аналоговому выходу равно верхнему пределу диапазона изменения выходного аналогового сигнала.

Питание преобразователей определяется потребителем при заказе и осуществляется по одному из следующих вариантов:

а) от источника напряжения переменного тока 220 В ± 10 % частотой 50 Гц;

б) от источника напряжения переменного тока от 85 до 264 В (номинальное значение напряжения 220 В) частотой 50 Гц или от источника напряжения переменного тока от 120 до 264 В ( номинальное значение напряжения 220 В);

в) от источника напряжения постоянного тока от 18 до 36 В (номинальное значение напряжения 24 В);

г) от измерительной цепи напряжением от 75 до 125 В (номинальное значение напряжения 100 В).

Таблица 4 Мощность , потребляемая преобразователями при номинальных значениях преобразуемых выходных сигналов, в зависимости от принятого варианта питания

Мощность, потребляемая преобразователем от внешнего источника питания, В • А, не более - 6,0.

Рабочие условия применения:

• - температура окружающей среды

• - относительная влажность

• - атмосферное давление

Габаритные размеры, мм, не более:

а) исполнение Е

б) исполнение Р

Масса, кг, не более

Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее
