Преобразователи конструктивно состоят из следующих основных узлов: кожуха, лицевой панели, платы обработки, платы индикации, платы питания, платы клеммных колодок.

На плате индикации размещены два светодиода индикации превышения или принижения входным сигналом установленного порога срабатывания (для преобразователей, в которых присутствуют реле), и ОУ, на котором индицируется измеренное значение частоты.

Кожух и лицевая панель выполнены из изоляционного материала.

Крепление на щите осуществляется с помощью четырех фиксаторов.

По заказу потребителя преобразователи могут быть изготовлены в конструктивном исполнении Е или конструктивном исполнении Р, отличающимся габаритными размерами.

Связь преобразователя с ПЭВМ осуществляется в соответствии с протоколом обмена данными MODBUS.

Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при понижении или превышении входным сигналом установленного порога срабатывания.

Наличие аналогового выхода, выхода RS-485 и встроенных реле определяется потребителем и указывается им при заказе.

Внешний вид преобразователя приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа и обозначения мест для нанесения оттисков клейм и размещения наклеек приведены на рисунках 2 и 3.

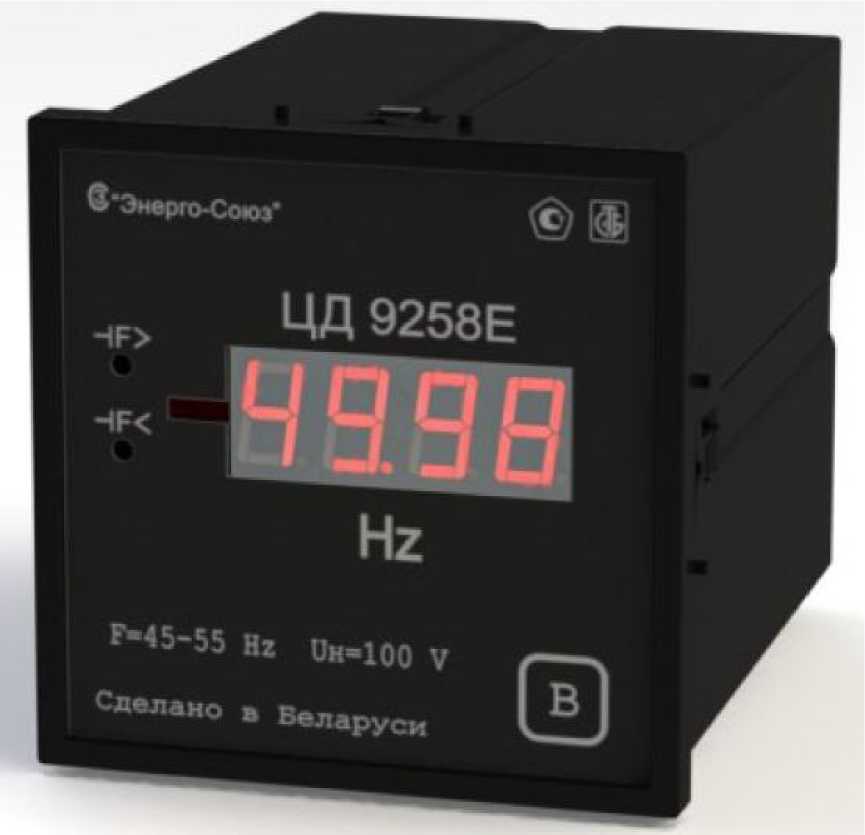

Рисунок 1 - Фотография общего вида преобразователя ЦД 9258

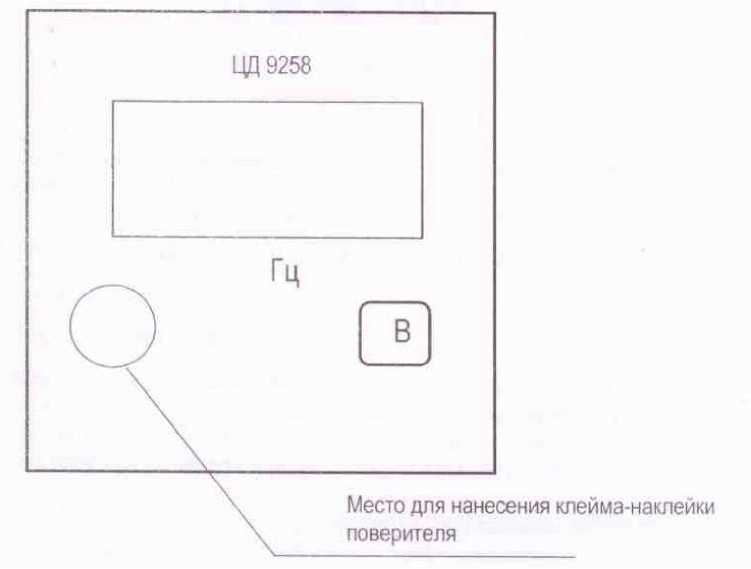

Рисунок 2 - Обозначение мест для нанесения оттисков клейм и размещения наклеек

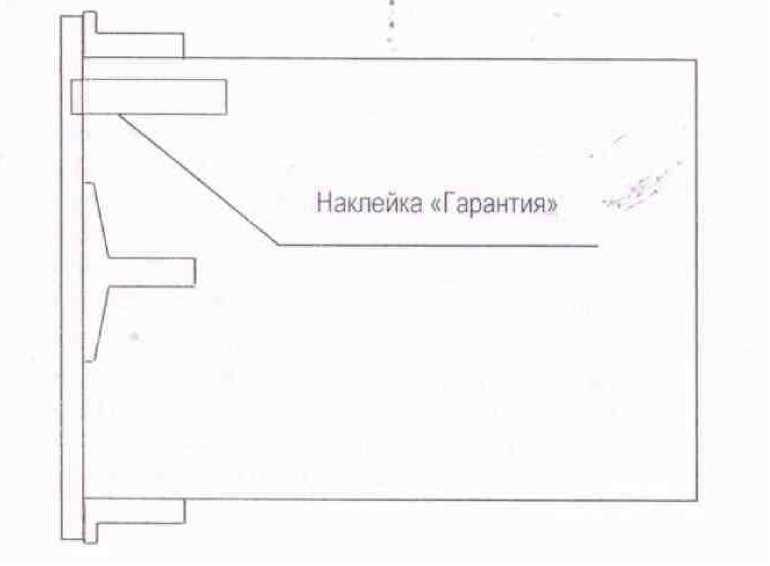

Рисунок 3 - Схема пломбировки от несанкционированного доступа

Комплектность поставки соответствует таблице 3.

Таблица 3

Диапазон изменения напряжения входного сигнала, номинальное значение напряжения входного сигнала, диапазон измерения частоты преобразуемого входного сигнала преобразователя указаны в таблице 2.

Диапазон изменения выходного аналогового сигнала для преобразователей, имеющих аналоговый выход от 0 до 5 мА на нагрузке от 0 до 3,0 кОм или от 4 до 20 мА на нагрузке от 0 до 0,5 кОм.

Класс точности преобразователей - 0,05.

Пределы допускаемой основной приведенной погрешности от нормирующего значения (Анорм) ± 0,05 %.

Анорм = 50 Гц по аналоговому выходу и по выходу ОУ.

Анорм = 50 000 единиц по выходу RS-485.

Таблица 2

Питание преобразователей осуществляется по одному из следующих вариантов:

а) от источника напряжения переменного тока 220 В ± 10 % частотой 50 Гц;

б) от источника напряжения переменного тока от 85 до 264 В (номинальное значение 220 В) частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В (номинальное значение 220 В);

в) от источника напряжения постоянного тока от 18 до 36 В (номинальное значение 24 В);

г) от измерительной цепи напряжением от 75 до 125 В (номинальное напряжение 100 В).

Рабочие условия применения: температура окружающего воздуха от минус 40 до плюс 50 °С, относительная влажность воздуха 80 % при 25 °С.

Мощность, потребляемая преобразователем от измерительной цепи при номинальном значении преобразуемого сигнала, В •А, не более                    0,5;

Мощность, потребляемая преобразователем от цепи питания при номинальном значении преобразуемого сигнала, В •А, не более                                  6,0.

Габаритные размеры, мм, не более: конструктивное исполнение Е конструктивное исполнение Р Масса, кг, не более

Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее
